S'applique à : S5

Monter et retirer les pièces brutes

Le workflow de création de restauration est le suivant :

La machine peut traiter les pièces brutes suivantes :

• Disques avec un diamètre de 98,5 mm à 98,8 mm
• Blocs, taille maximale : 45 x 20 x 20 mm (L/P/H)*
• Piliers préfabriqués*

*nécessite un équipement supplémentaire Composant physique qui doit être acheté séparément et qui ajoute de nouvelles fonctions à votre machine.

Vous pouvez obtenir de l'équipement supplémentaire Composant physique qui doit être acheté séparément et qui ajoute de nouvelles fonctions à votre machine. auprès du service à la clientèle.

Comment monter les différents types de pièces brutes

Type de pièce brute	Support requis ?	Monter
Disques	Non	Disques >> Cadre de pièces brutes* *>> Magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.
Blocs	Oui	Blocs >> Porte-bloc >> Magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.
Piliers préfabriqués	Oui	Piliers préfabriqués >> Supports de piliers préfabriqués >> Cadre de pièces brutes* *>> Magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.

* 8 Les cadres de pièces brutes sont fournis avec la machine

Montage des disques dans le porte-pièce

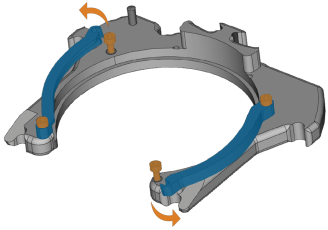

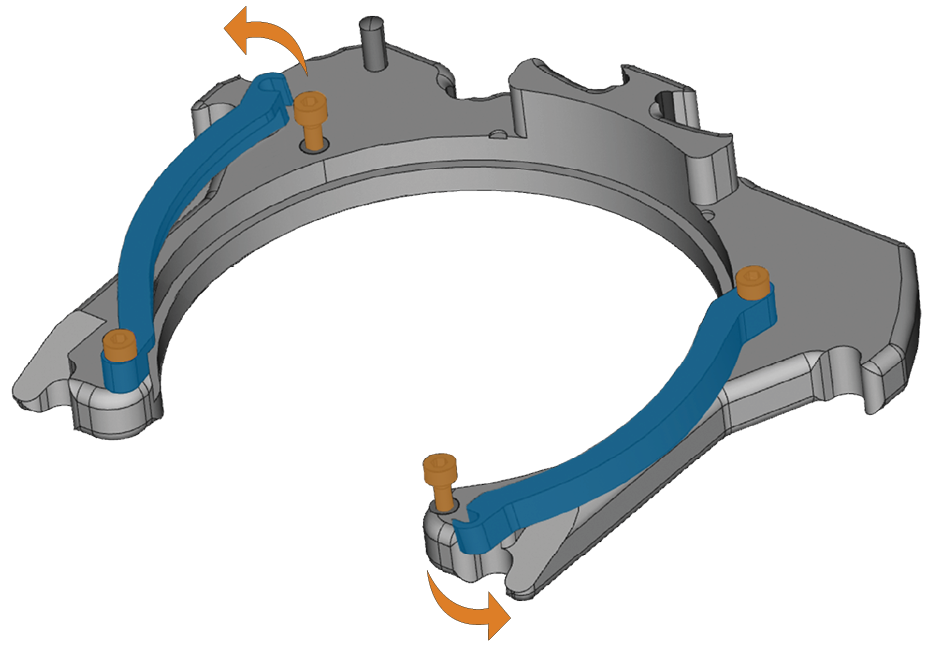

1. Desserrez les 4 vis de fixation (marquées en orange) du cadre de pièces brutes et ouvrez les crochets de fixation (marqués en bleu). Ne retirez pas les vis.





2. Retirez les objets présents dans le cadre de pièces brutes.
3. Insérez le disque souhaité dans le cadre de pièces brutes.

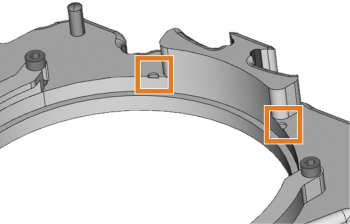

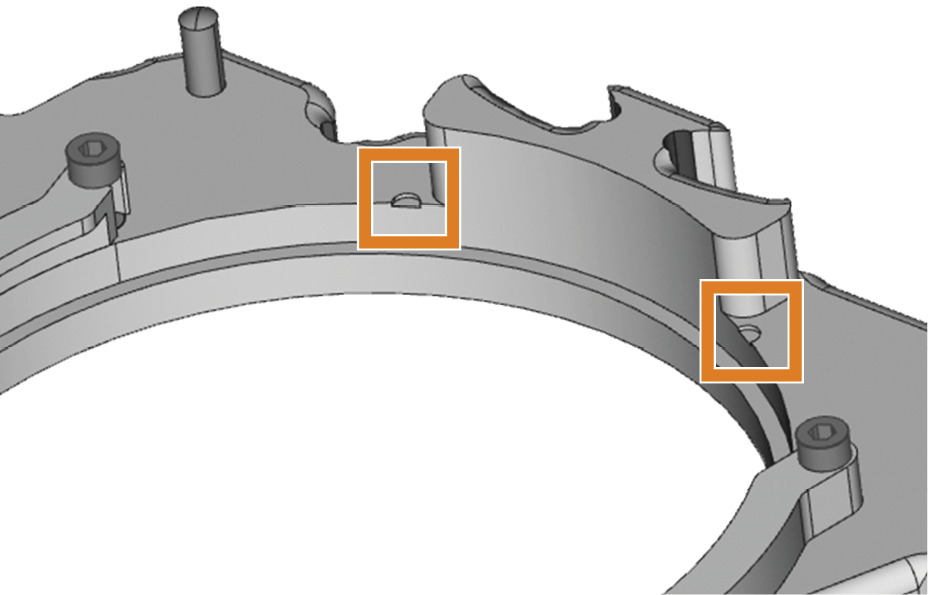

4. Si le disque a été marqué pour un remontage, tournez le disque jusqu’à ce que la marque soit alignée avec les encoches correspondantes (marquées en orange) du cadre de pièces brutes.

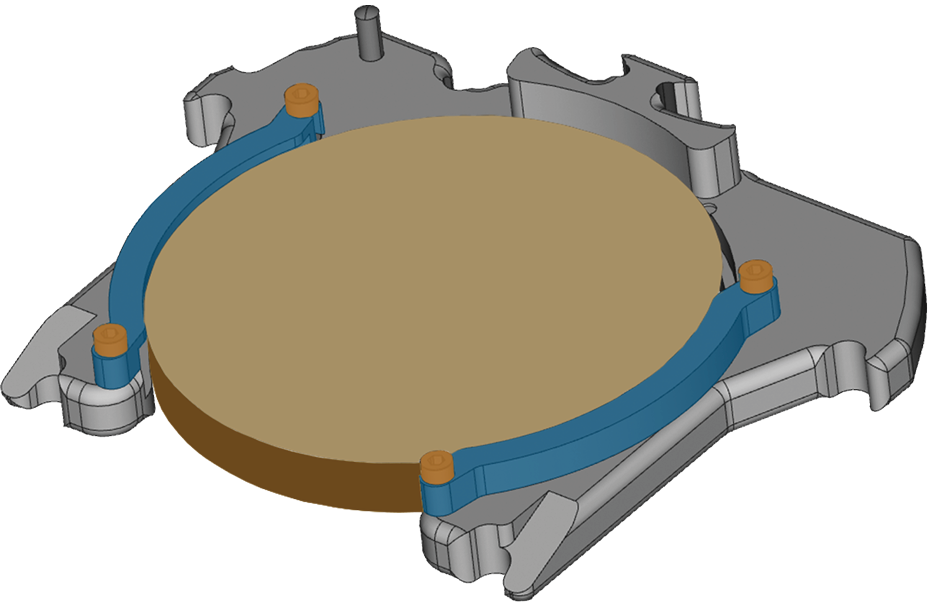

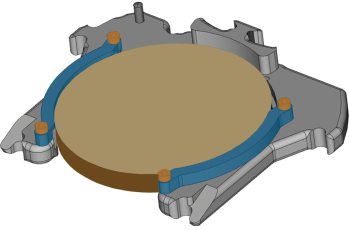

5. Fermez les crochets de fixation (marqués en bleu) du cadre de pièces brutes et serrez les vis de fixation (marquées en orange).





(Option) Utilisation du QuickFrame

1. Placez le cadre de pièces brutes sur une surface plane.
2. D’une main, maintenez le cadre de pièces brutes et le disque monté (le cas échéant).

AVIS ! Le couvercle du cadre de pièces brutes est maintenu en place par des aimants. Lorsque vous retirez le couvercle, la pièce brute n’est plus retenue et peut tomber lorsque vous inclinez le cadre de pièces brutes.

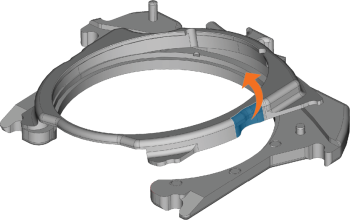

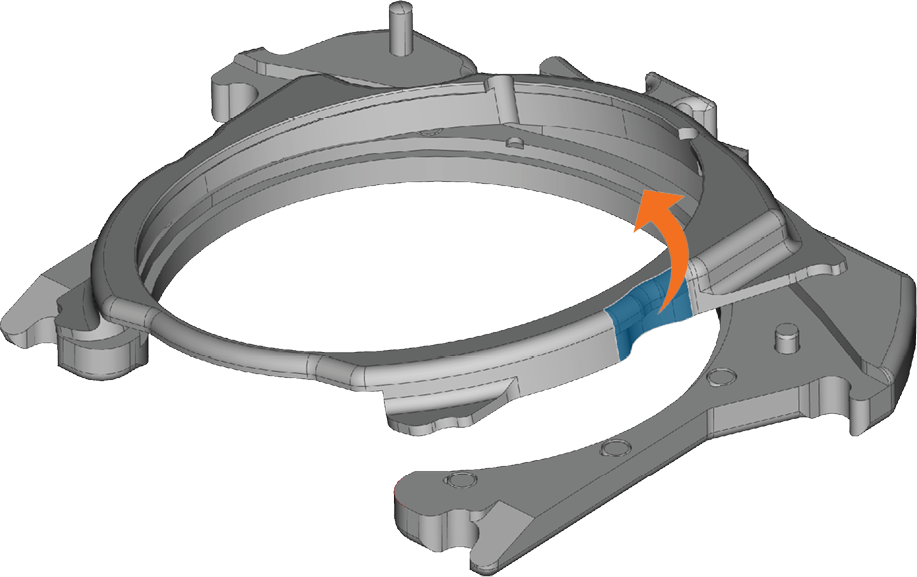

3. Pour retirer le couvercle du cadre de pièces brutes, soulevez-le latéralement avec votre autre main. Utilisez l’encoche (marquée en bleu) sur les côtés gauche et droit du couvercle.





4. Retirez les objets présents dans le cadre de pièces brutes.

   AVIS

   Dommages à la machine ou mauvais résultats d’usinage en raison d’une fixation incorrecte de la pièce brute

   Si vous ne nettoyez pas complètement le cadre de pièces brutes, et en particulier les aimants, ou si vous ne placez pas correctement son couvercle, il se peut que la pièce brute ne soit pas correctement installée. La machine et les outils risquent alors d’être endommagés et les résultats d’usinage ne seront peut-être pas satisfaisants.

   • Avant de placer un disque, nettoyez soigneusement le cadre de pièces brutes, notamment les aimants, les goupilles de positionnement et les encoches.
   • Placez toujours le couvercle du cadre de pièces brutes de manière à ce qu’il s’adapte aux goupilles de positionnement et qu’il affleure avec la partie inférieure du cadre de pièces brutes.

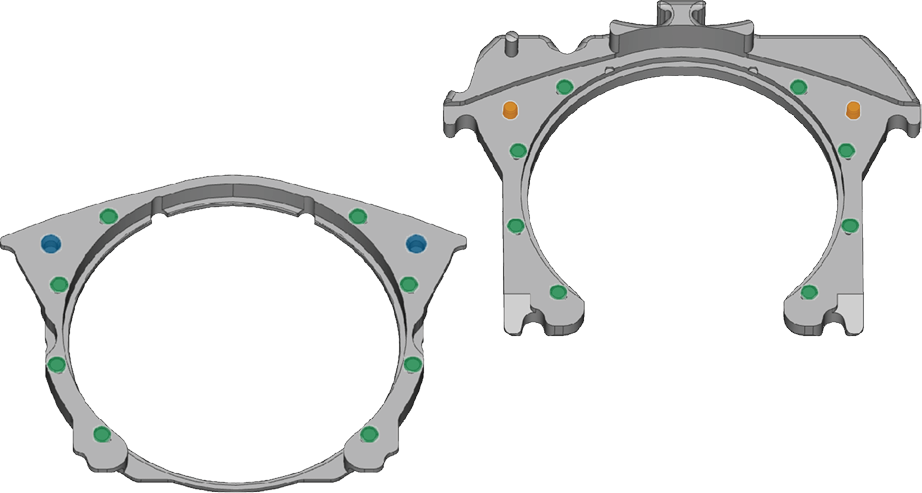

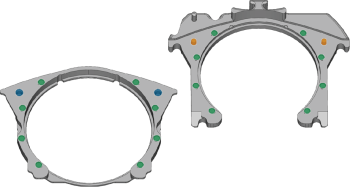

5. Nettoyez la partie inférieure et le couvercle du cadre de pièces brutes avec un chiffon. Nettoyez particulièrement les aimants (marqués en vert), les goupilles de positionnement (marquées en orange) et les encoches (marquées en bleu). Utilisez si nécessaire un produit nettoyant doux.





6. Insérez le disque souhaité dans le cadre de pièces brutes.

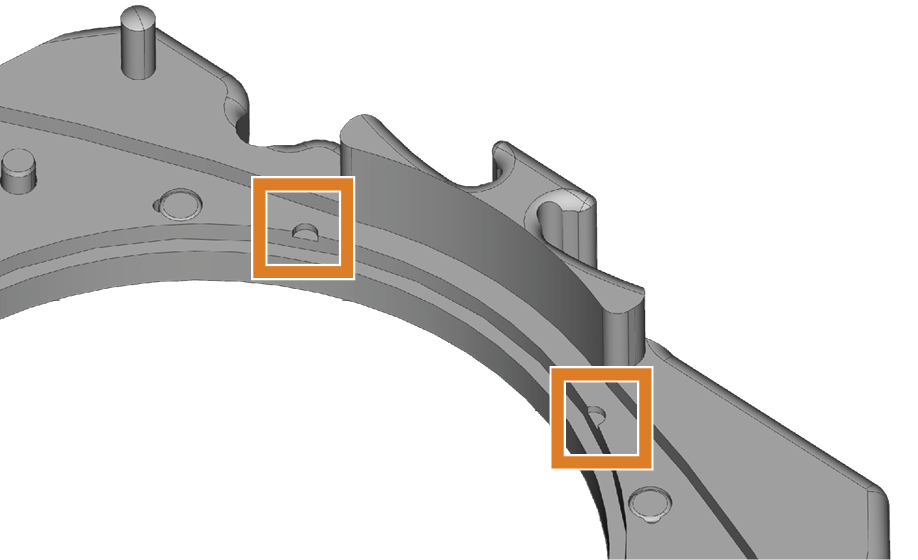

7. Si le disque a été marqué pour un remontage, tournez le disque jusqu’à ce que la marque soit alignée avec les encoches correspondantes (marquées en orange) du cadre de pièces brutes.

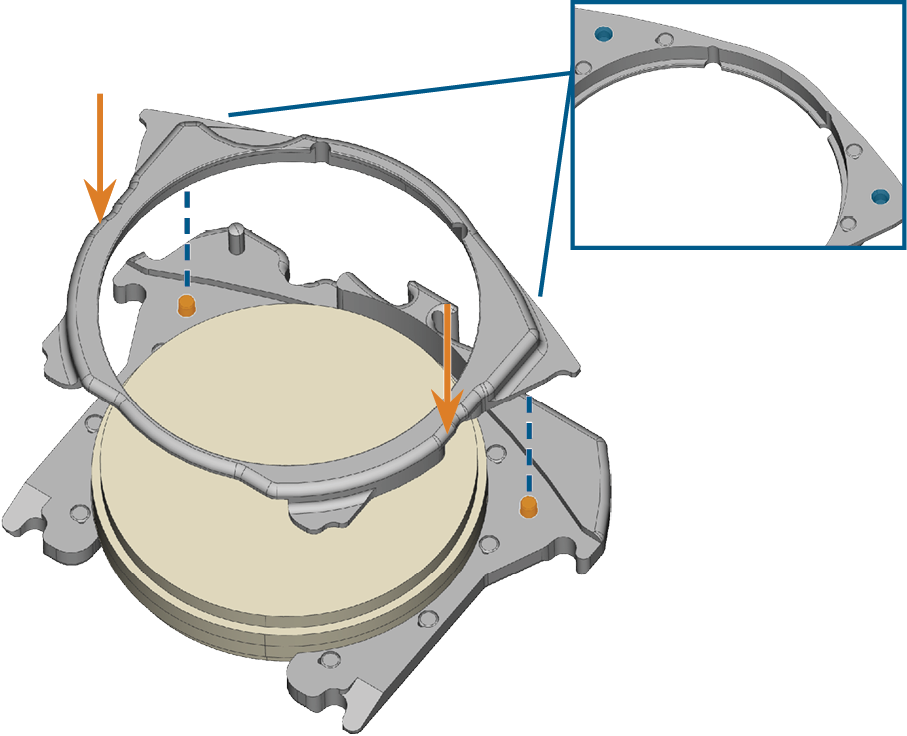

8. Pour placer le couvercle du cadre de pièces brutes, positionnez les encoches (marquées en bleu) du couvercle sur les goupilles de positionnement (marquées en orange) du cadre de pièces brutes. Assurez-vous que le couvercle affleure avec la partie inférieure du cadre de pièces brutes.





• Le couvercle est maintenu en place par des aimants. Le disque est monté sur le cadre de pièces brutes.

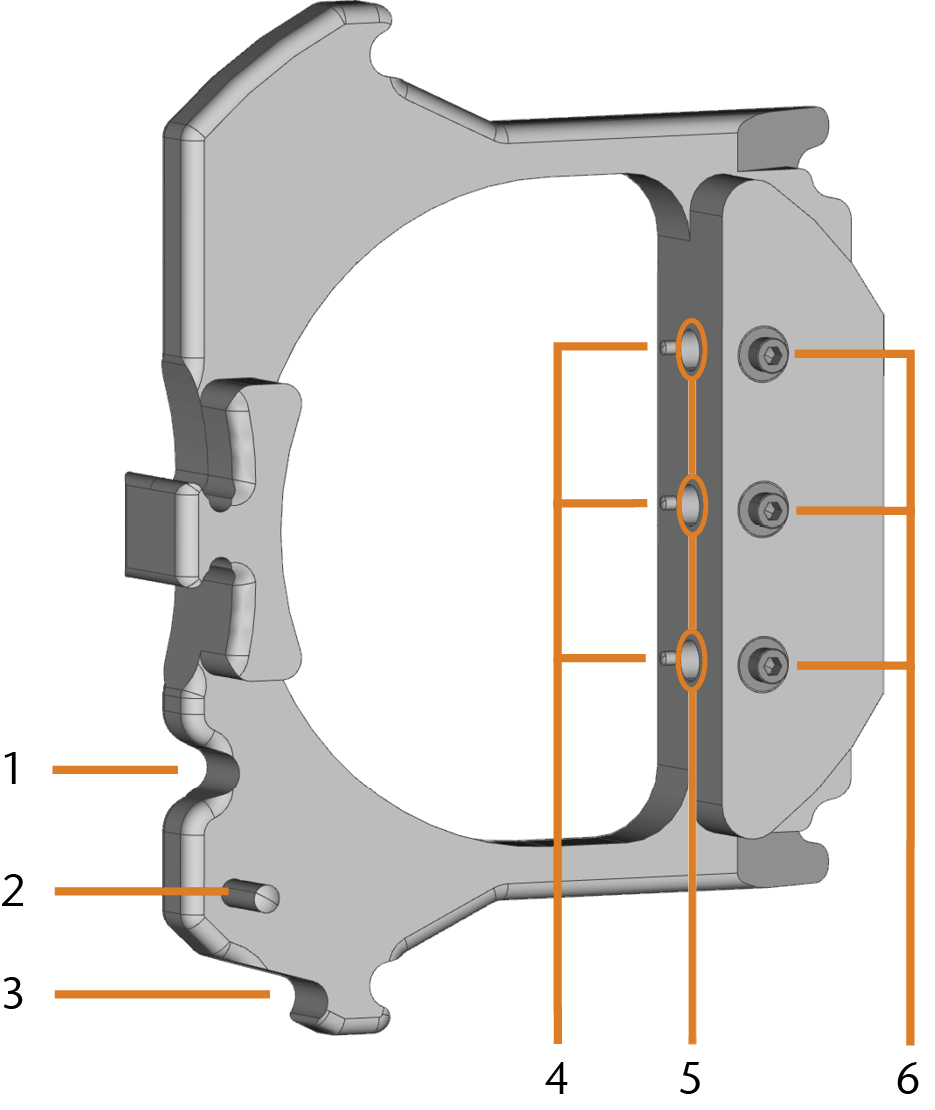

Montage de blocs sur le porte-blocs

Vous pouvez monter jusqu'à 3 blocs sur le porte-bloc.

1. ATTENTION !Portez des gants.

AVIS ! Ruptures d’outils et résultats d’usinage erronés en cas d’affectation incorrecte de bloc.

2. Le type de bloc, le nombre de blocs et les positions de blocs doivent correspondre à la tâche correspondante dans DentalCAM.

3. Desserrez la vis de fixation à la position souhaitée avec le tournevis dynamométrique fourni.

4. Si le bloc est multicouche, alignez la pièce brute de sorte que la couche de couleur supérieure soit située au-dessus.

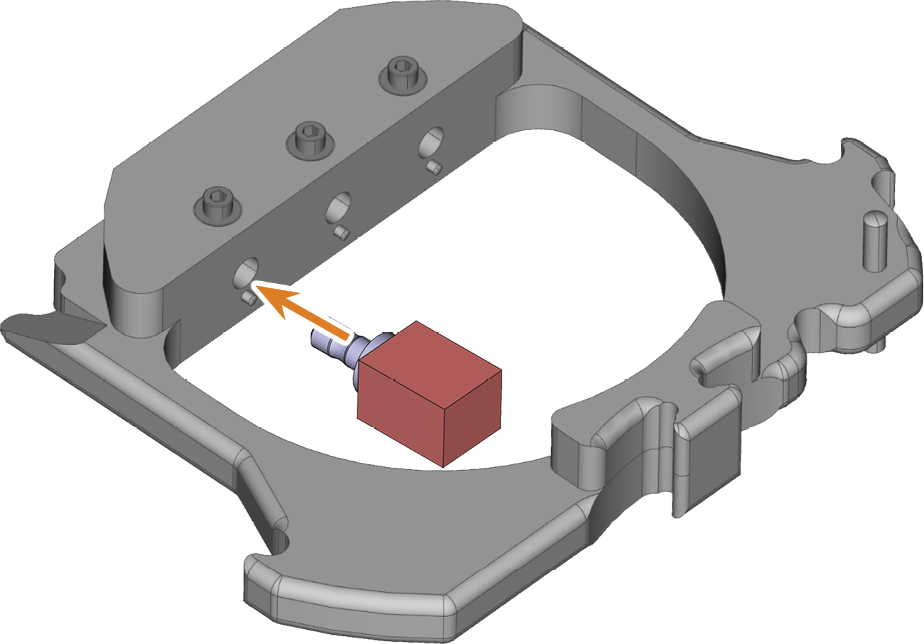

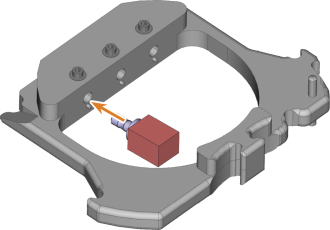

5. Positionnez le bloc de manière à ce que la tige de positionnement du porte-bloc (repères de gauche) se trouve dans la rainure de l’arbre du bloc (repère de droite).





6. Insérez l'arbre du bloc dans la position souhaitée dans le porte-blocs jusqu'à ce qu'il soit bien en place.



7. Utilisez le tournevis dynamométrique fourni pour fixer le bloc à l’aide de la vis de fixation. Resserrez la vis fermement.

Utiliser un porte-pilier optionnel

Avec un porte-pilier optionnel, votre machine peut traiter des piliers préfabriqués avec des géométries de connexion préfabriquées.

 Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8

 Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 7
