S'applique à : R5

Déballage et positionnement

Choisir le site d'installation

Le site d’installation doit respecter les valeurs limites et les exigences indiquées au chapitre Caractéristiques techniques.

 Caractéristiques techniques

Déballer la machine

1. Retirez les vis (marquées en orange) qui fixent le couvercle de la caisse de transport.

   Le nombre de vis peut varier.



2. Soulevez le couvercle (marqué en orange).



3. Retirez les accessoires.

4. Retirez le rembourrage supérieur (marqué en orange).



5. Retirez les vis (marquées en orange) qui fixent le cadre de la caisse à la palette.

   Le nombre de vis peut varier.

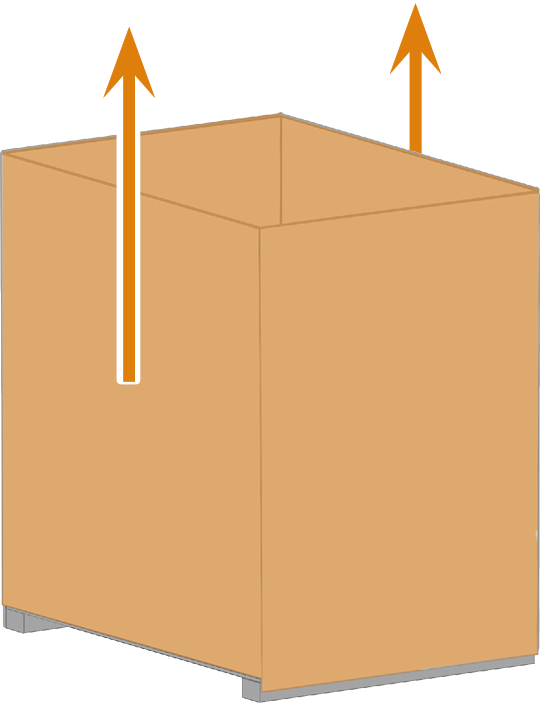

6. Soulevez le cadre de la caisse (marqué en orange) de la palette.

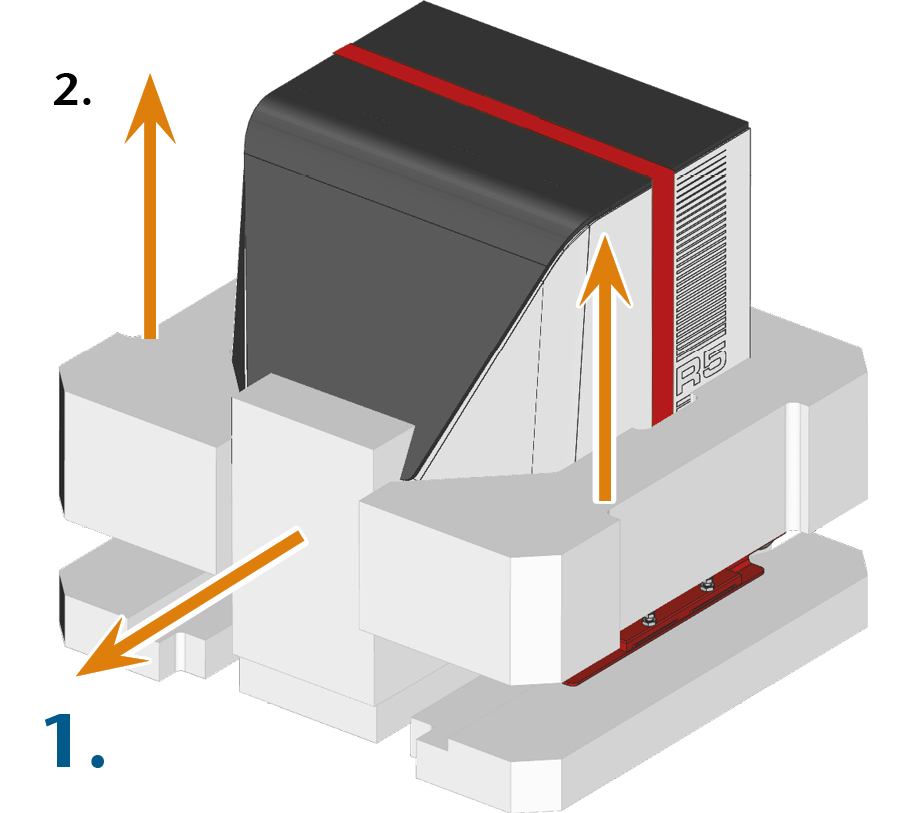

7. Retirez les 2 rembourrages en mousse.





8. Retirez la mallette d’accessoires de son insert en mousse.

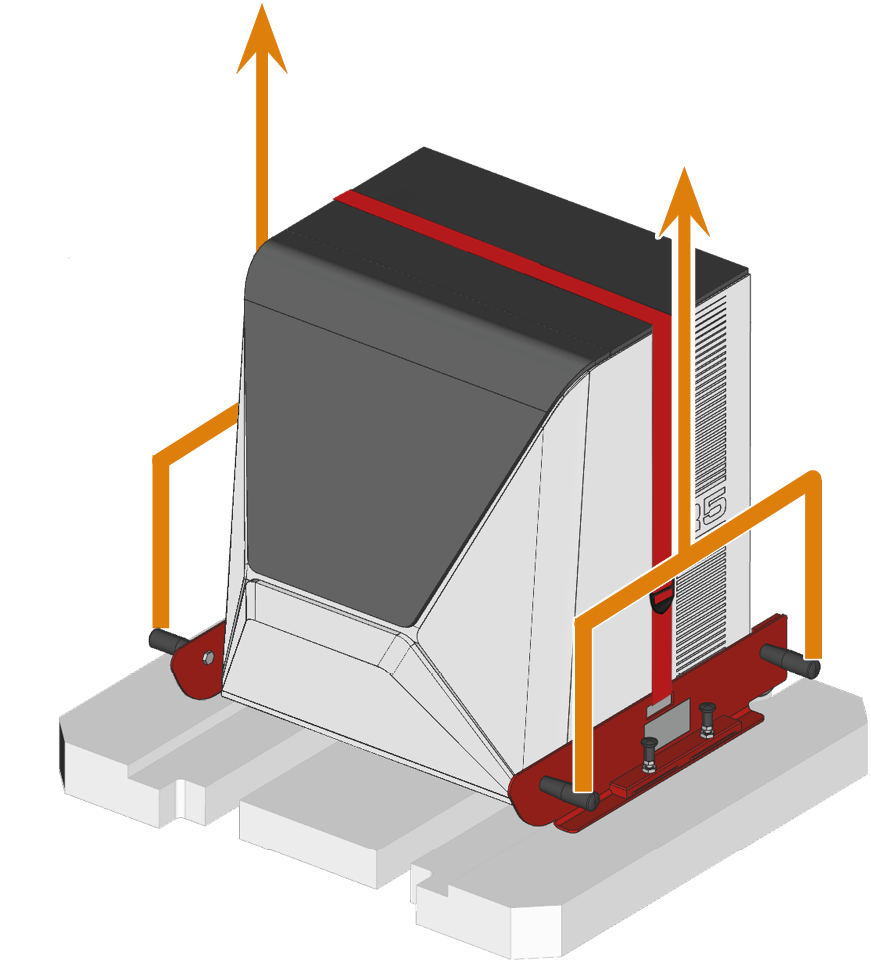

9. Saisissez les poignées de l’aide au transport et soulevez la machine hors de l’insert en mousse. Utilisez autant de personnes que la loi l’exige pour porter la machine.



10. Placez la machine sur une surface capable de supporter son poids.

11. AVIS ! Veillez à ce que les distances de sécurité suivantes soient toujours respectées.

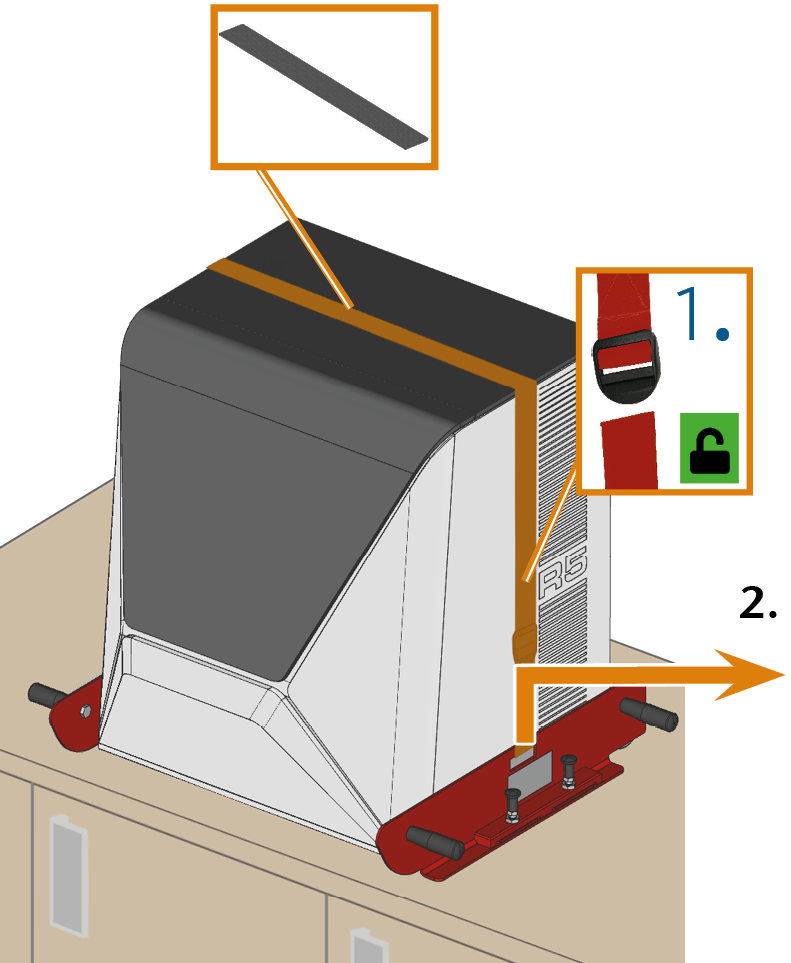

12. Utilisez la boucle pour détacher la courroie (marquée en orange). Retirez la courroie.

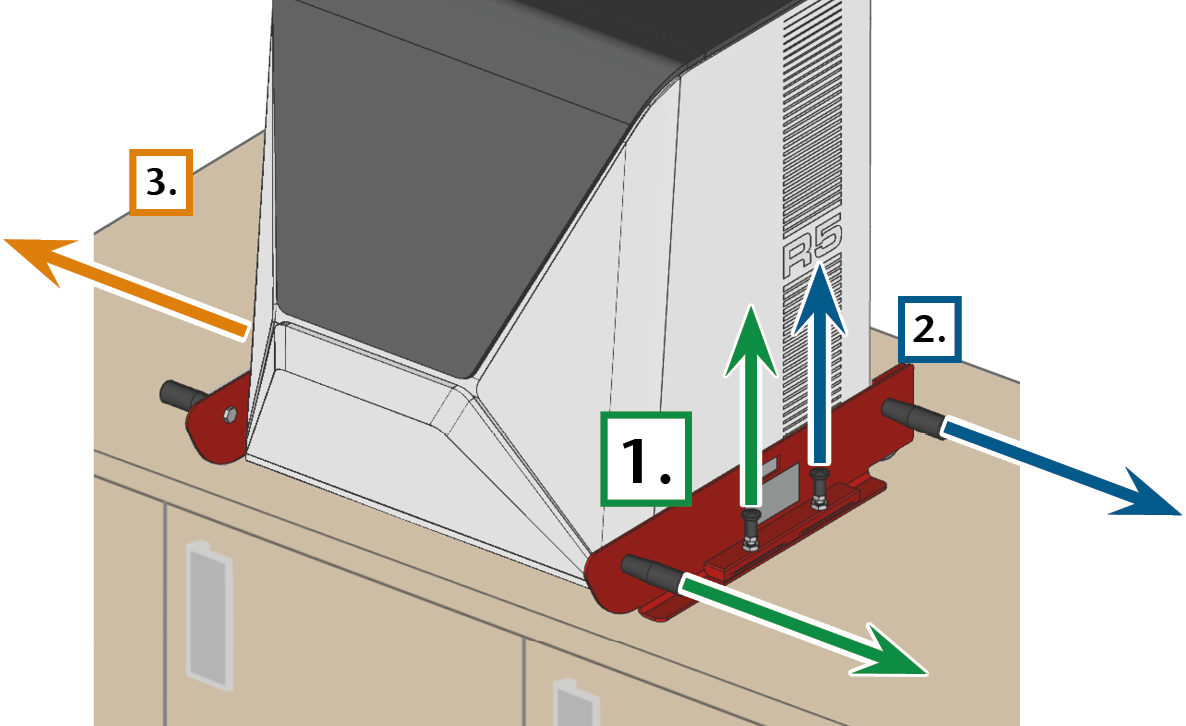

13. Tirez les deux boulons de verrouillage vers le haut et retirez l’aide au transport.



14. Retirez le couvercle.

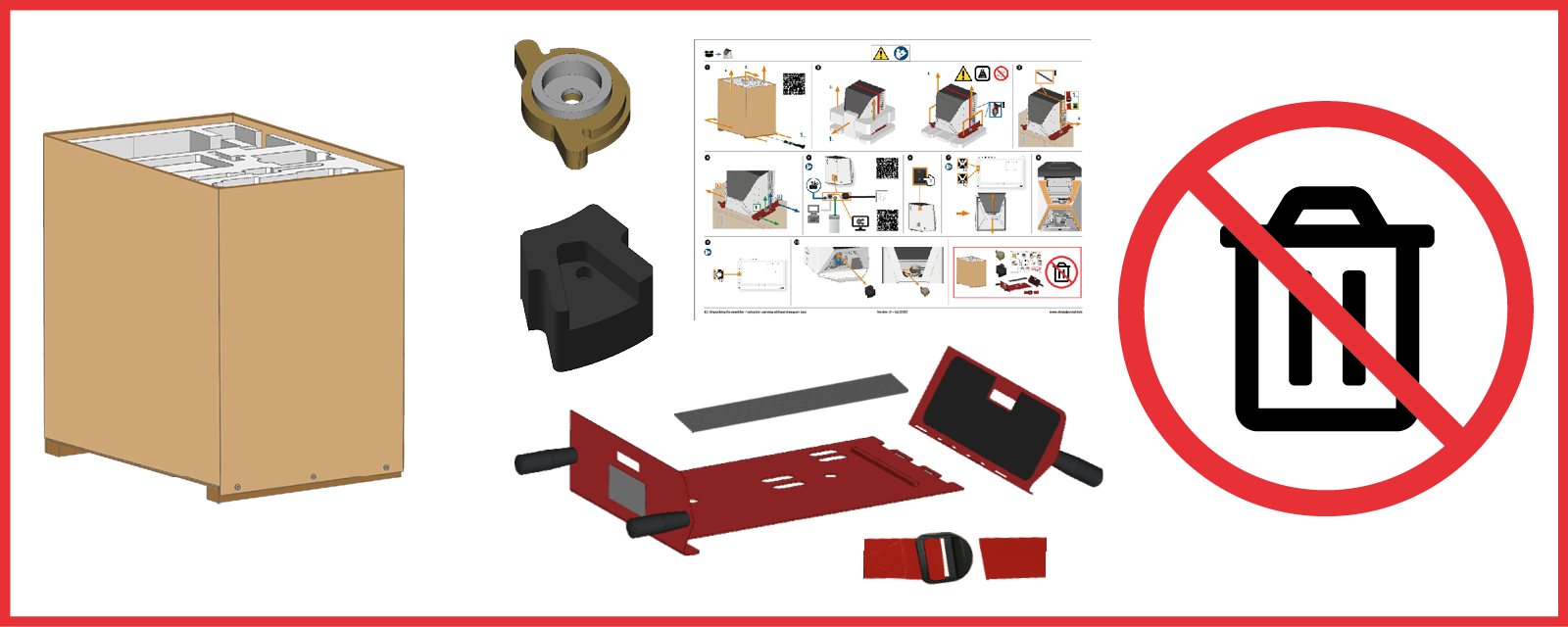

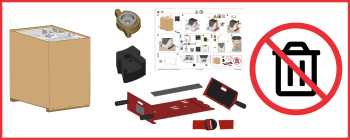

15. Conservez tous les éléments du kit d’emballage pour d’éventuels retours pour réparation.
