Vue d'ensemble de la machine

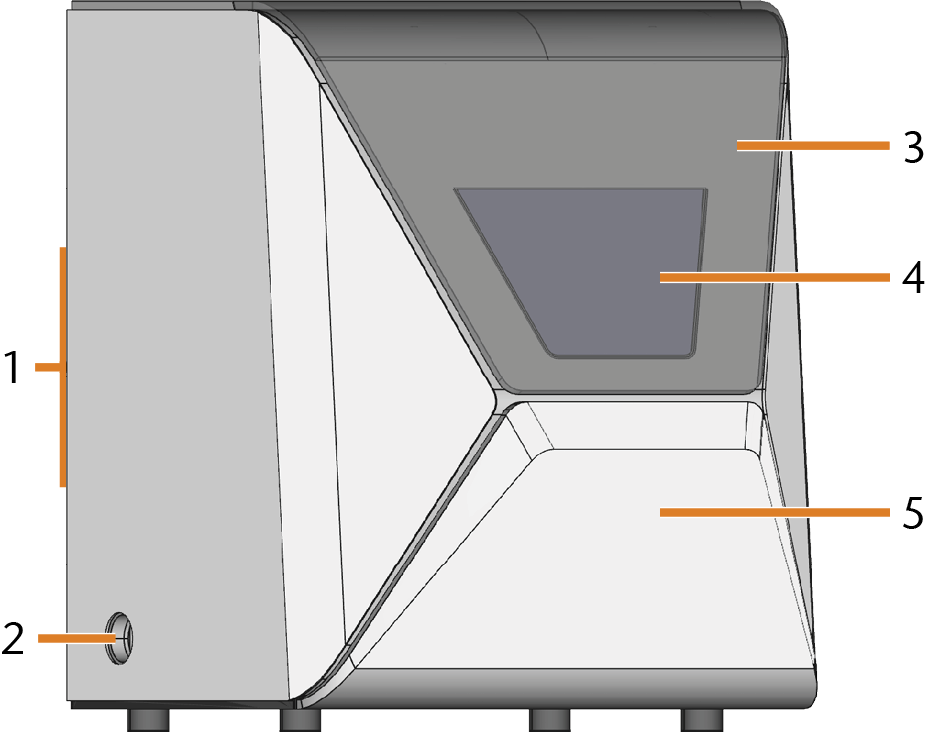

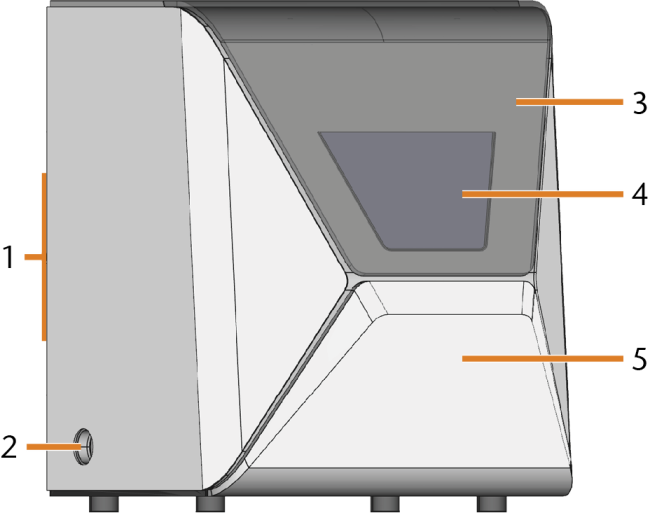

Côté avant de la machine



  1. Panneau de connexion et interrupteur principal à l’arrière

    Côté arrière de la machine

  2. Raccord d'aspiration pour système d’extraction d’air

  3. Porte de la chambre de travail

    Porte de la chambre de travail

  4. Fenêtre d’observation de la chambre de travail
  5. Compartiment multifonction

    Compartiment multifonction

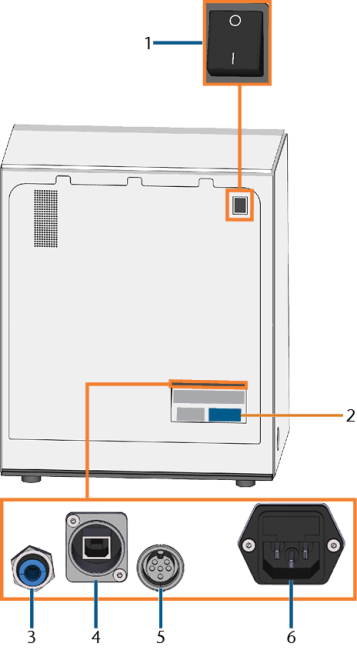

Côté arrière de la machine

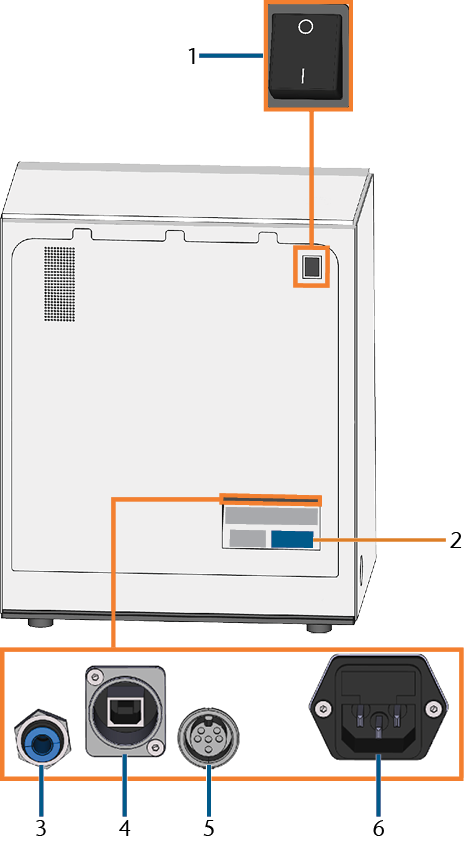

  1. Interrupteur principal
  2. Plaque signalétique
  3. Raccord d’air comprimé
  4. Port réseau (Ethernet RJ-45)
  5. Port de données du dispositif d’aspiration (6 broches, CEI 61076-2-106)
  6. Raccordement électrique avec fusible en verre T 6,3 A L250 V

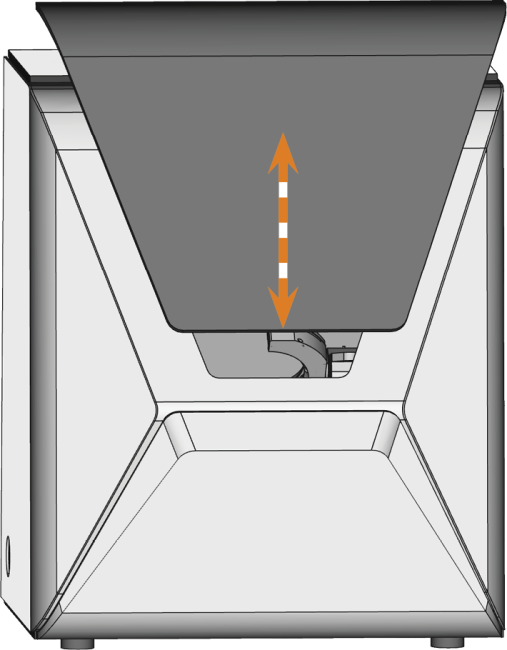

Porte de la chambre de travail

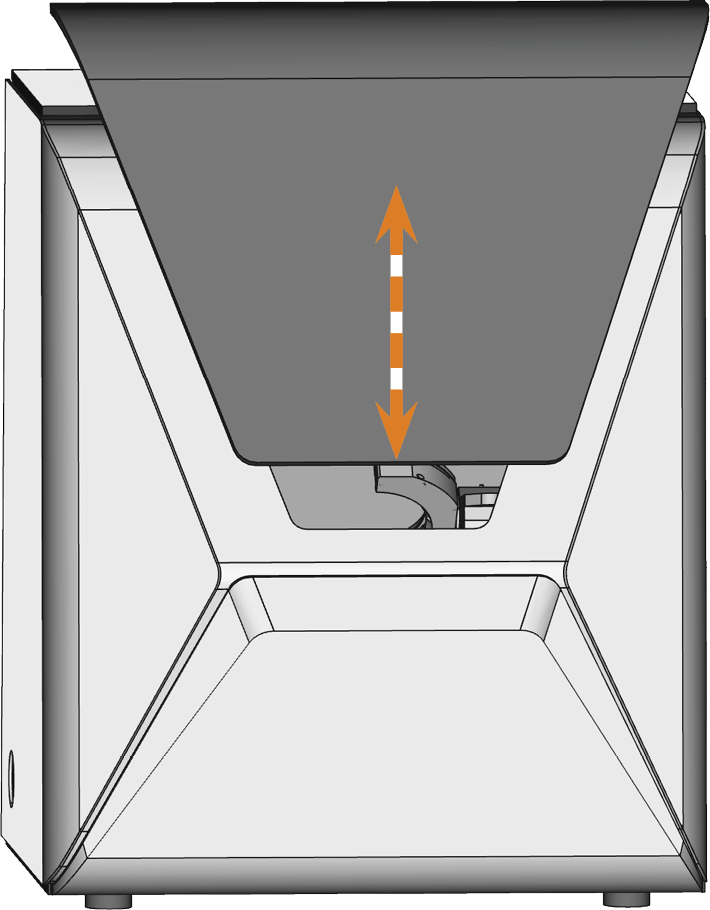

La porte de la chambre de travail permet de verrouiller la chambre de travail et de protéger l’utilisateur des risques de blessure au cours du fonctionnement de la machine.

La porte de la chambre de travail est actionnée par l'électricité. Vous pouvez ouvrir et fermer la porte avec DentalCNC. Vous ne pouvez pas ouvrir la porte lorsque la machine est arrêtée ou lorsque les axes sont en mouvement.



Compartiment multifonction

Le compartiment multifonction contient les composants suivants :

Vous pouvez ouvrir et fermer le compartiment multifonction via DentalCNC.


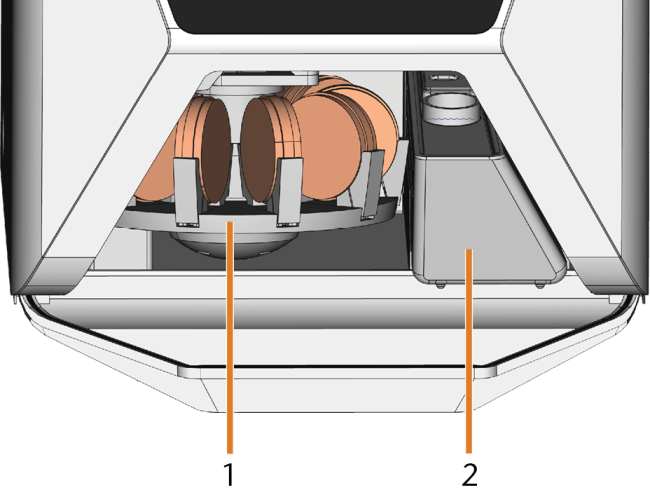

Le compartiment multifonction ouvert (disques non inclus)

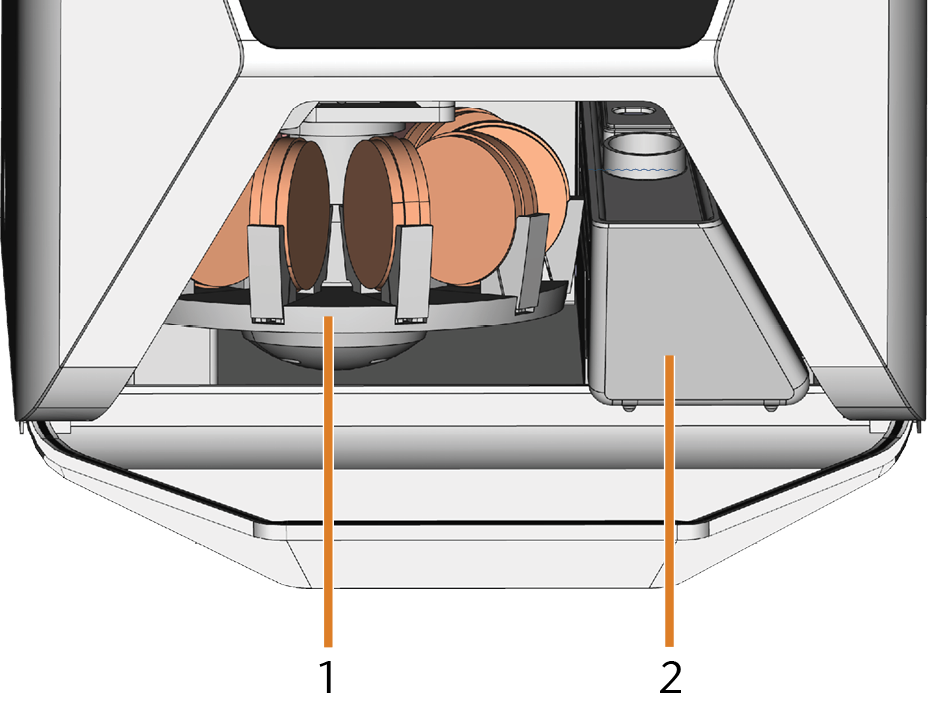

  1. Magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.

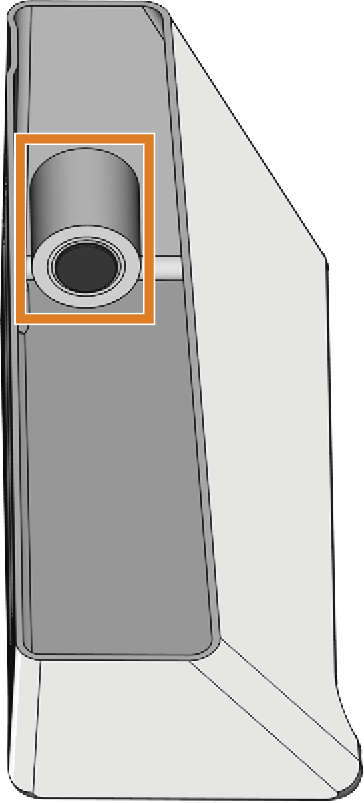

  2. Réservoir de liquide de refroidissement

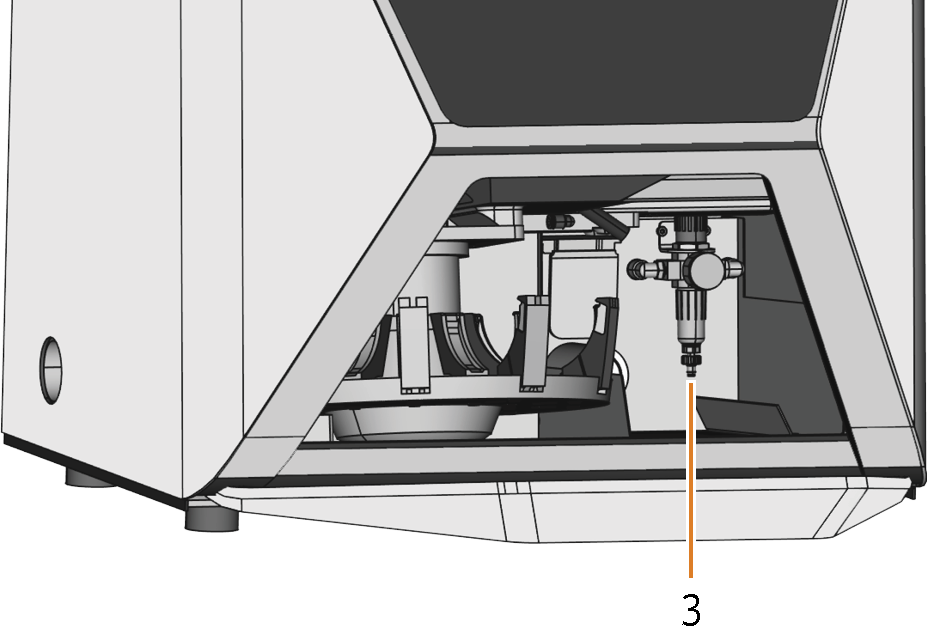

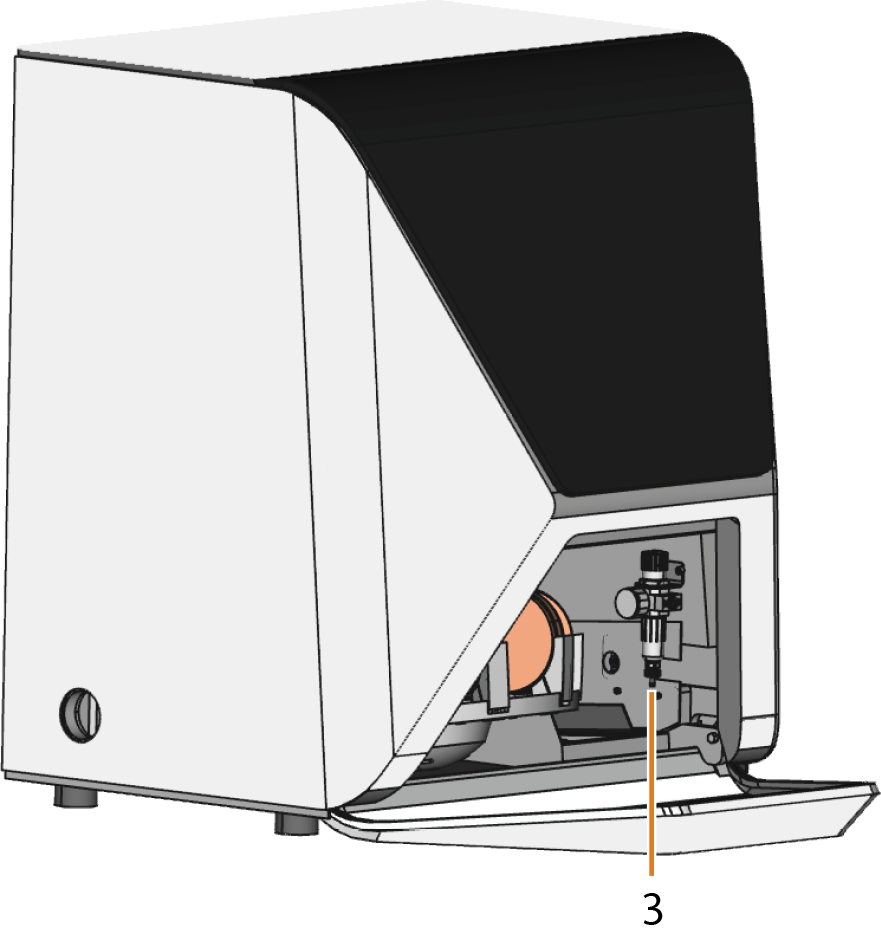

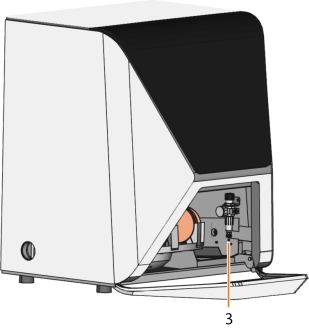

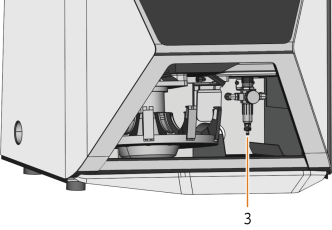

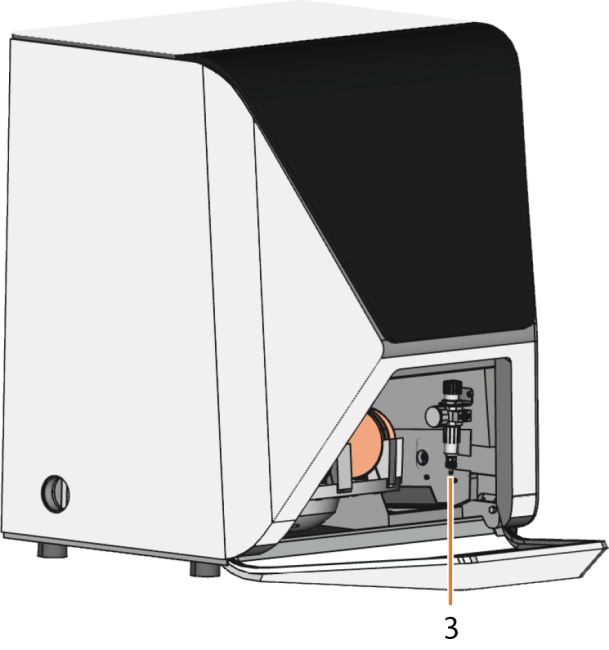

  3. Régulateur d'air comprimé (l’emplacement dépend de la série)

Chambre de travail

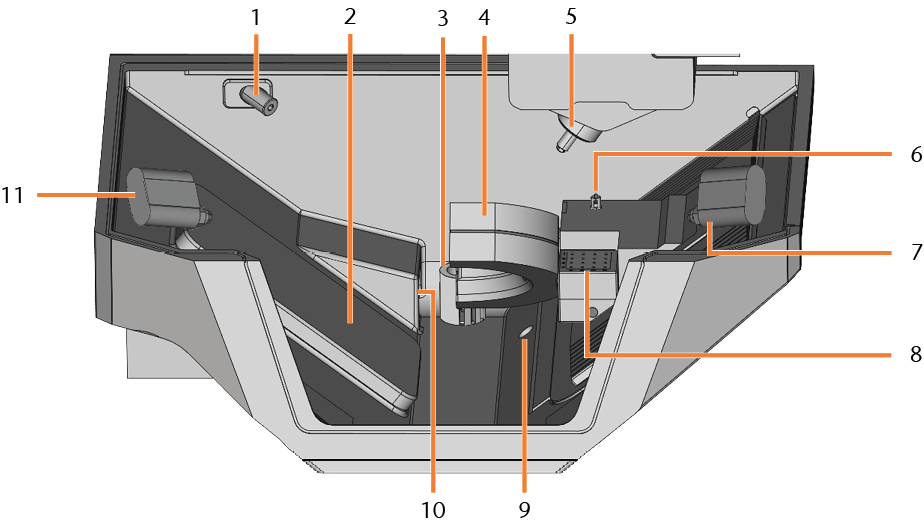

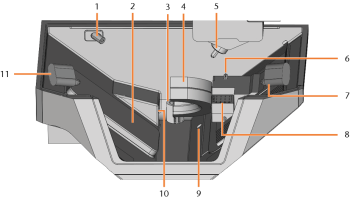

Vous pouvez insérer des pièces brutes et des outils dans la chambre de travail. C'est l'endroit où les pièces brutes ont été traitées.



  1. Webcam
  2. Rabat du changeur pièces brutes
  3. Sortie pour le liquide de refroidissement
  4. Support de pièces brutes ; Axe de rotation A
  5. Broche
  6. Palpeur de mesure
  7. Jet d'ions droit
  8. Magasin d’outils
  9. Débordement d'urgence
  10. Ouverture d’extraction d’air
  11. Jet d'ions gauche

Couleurs de l’éclairage de la chambre de travail

Couleur

État

Blanc

La machine est prête.

Vous pouvez ouvrir la porte de la chambre de travail.

Bleu

La machine fonctionne.

La porte de la chambre de travail est fermée.

Rouge

Un problème machine est survenu.

La porte de la chambre de travail est fermée.

Ordinateur FAO

Pour travailler avec la machine, utilisez un ordinateur Windows® (« ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. ») et un logiciel spécialement conçu à cet effet (« logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC. »). Le logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC. se compose des composants suivants :

  • DentalCAMApplication FAO pour créer et calculer des pièces brutes virtuelles (« tâches »)
  • DentalCNCUne application CNC pour usiner des tâches et entretenir la machine.

Pour créer et concevoir les objets dentaires, vous avez également besoin d'une application CAO (vendue séparément par des revendeurs spécialisés).

Vous pouvez lire la vue d’ensemble du flux de travail de DentalCAM et DentalCNC de.

Axes

Cette machine dispose de 5 axes : 3 axes linéaires et 2 axes de rotation.

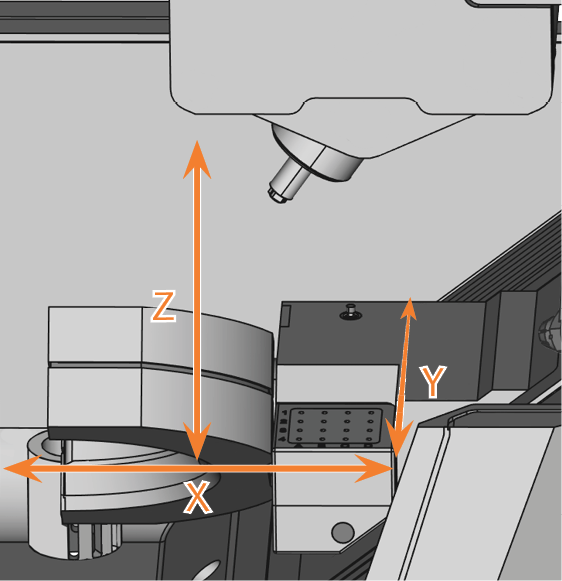

Axes linéaires

La broche se déplace le long de ces axes.

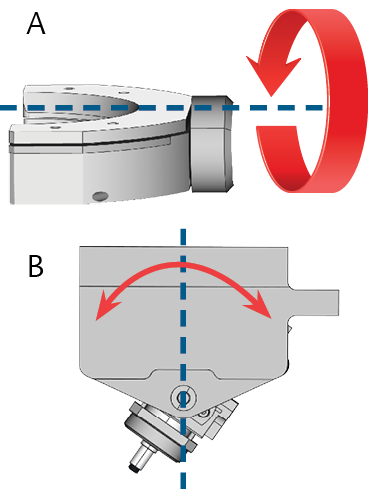

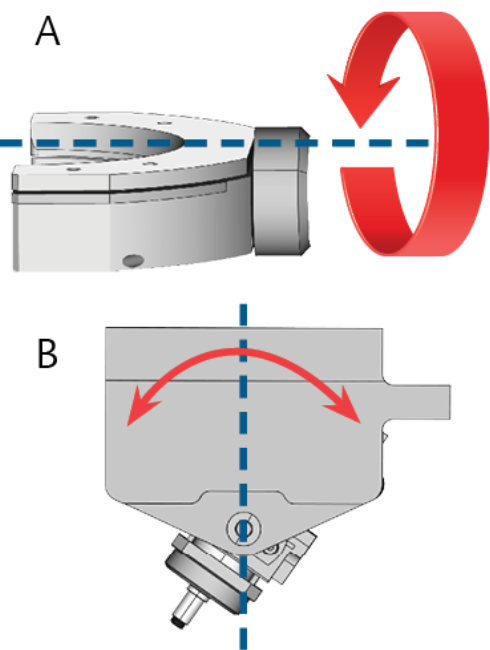

Axes de rotation

Le support de pièces brutes tourne selon ces axes.



Plaque signalétique et numéro de série

La plaque d'identification de la machine contient les informations d'identification comme le numéro de série. Vous pouvez trouver la plaque d'identification et le numéro de série de la machine à l'emplacement suivant : Côté arrière de la machine
