S'applique à : R5

Utilisation : Exécuter des tâches

Comment démarrer l'usinage ? Comment commencer à fraiser ? Comment commencer à meuler ?

Vous contrôlez et commencez la fabrication avec DentalCNC. Dans ce chapitre, nous vous donnerons un bref aperçu. Pour obtenir des instructions complètes, reportez-vous à la documentation de DentalCNC.

Liens utiles :

 Contrôle de la machine pour préparer l'usinage

 Utilisation du changeur de pièces brutes avec DentalCNC

 Tâches d'usinage – Vue d'ensemble

AVIS

Risque de détérioration de la machine en cas d’utilisation d’outils ou de pièces brutes endommagés.

Lorsque les outils ou pièces brutes sont endommagés, il peut y avoir détachement de débris pendant l’usinage et détérioration de la machine.

Avant toute exécution d’une tâche, vérifiez soigneusement l’état des outils et de la pièce brute.

Lorsque vous avez préparé vos tâches et votre machine, vous pouvez commencer l'usinage. L'usinage est un processus entièrement automatisé et ne nécessite votre attention qu'en cas d'événements inattendus.

Ne bougez pas la machine pendant l’exécution de la tâche, sans quoi les résultats d’usinage peuvent être incorrects.

Commencer les tâches

Veillez à ce que :

Vous avez créé une tâche sur votre ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC.. Elle a été transférée à DentalCNC.
Le magasin d’outils est inséré dans la chambre de travail.
Tous les outils requis se trouvent dans la bonne position dans le magasin d'outils et ne sont ni usés ni endommagés. Ils ont aussi été ajoutés au magasin d’outils virtuel dans DentalCNC.
Les pièces brutes requises sont montées.
Si vous utilisez le changeur de pièces brutes, les pièces brutes nécessaires sont montées dans le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. et sont assignées dans DentalCNC.
Pour l’usinage en milieu humide : Le réservoir de liquide de refroidissement contient suffisamment de liquide de refroidissement.
L’alimentation en air comprimé est correctement réglée.

Fermez la porte de la chambre de travail.
Pour l’usinage à sec : Si vous contrôlez manuellement le dispositif d’aspiration, allumez-le et réglez-le au niveau requis.
Démarrez l’usinage par l’intermédiaire au moyen de l’icône représentée de DentalCNC.

Pour l’usinage à sec : Le dispositif d’aspiration est en marche.

L’usinage démarre.

Interruption de l'usinage

Sélectionnez l'une des icônes suivantes :

Arrêter l'usinage immédiatement

Arrêter l'usinage après la tâche en cours (uniquement en cas d'utilisation du changeur de pièces brutes)
Confirmez le message actif.

Voici ce qui se produit :

L'usinage s'arrête selon votre choix.
DentalCNC demande si l’outil de la broche peut être inséré sans danger dans le magasin d’outils.

Si l’outil endommage les inserts du magasin d’outils lors de l’insertion, un retrait manuel est nécessaire.

Si vous voulez que la machine mette automatiquement l’outil dans le magasin d’outils, confirmez le dialogue.

Si vous souhaitez retirer l'outil manuellement de la pince de serrage, répondez non à la question.
Si la broche est passée en position de changement d’outil, passez à l’étape suivante.
ATTENTION !Portez des gants.
Ouvrez la porte de la chambre de travail.
Maintenez l'outil dans la pince de serrage en place.

Confirmez le message actif.

La pince de serrage s'ouvre.

Retirez l'outil de la pince de serrage.
Fermez la porte de la chambre de travail.
Confirmez le message actif.

Voici ce qui se produit :

La pince de serrage se ferme.
Si votre machine est équipée d'une porte de chambre de travail automatique, la porte se ferme automatiquement.
La broche se place à sa position par défaut.

Technologie DirectClean

Selon la version de DentalCNC, le Technologie DirectClean fonctionne différemment.

DentalCNC 7

Le Technologie DirectClean de R5 vous permet de traiter plusieurs tâches successives avec le changeur de pièces brutes, en alternant entre usinage à sec et usinage en milieu humide. La machine rincera et/ou sèchera automatiquement la chambre de travail.

Le processus de rinçage et de séchage est déclenché par l'ordre et le type des travaux.

Tâche	suivie de	Programme	D
Tâche à sec	aucune tâche	Soufflage de la pièce brute1	1
Tâche en milieu humide	aucune tâche	Aucun	–
Tâche à sec	tâche à sec ou en milieu humide	Soufflage de la pièce brute	1
Tâche à sec	aucune tâche	Rinçage et dessiccation2	17
Tâche en milieu humide	tâche à sec ou aucune tâche	Dessiccation	15

1 Si activé dans les paramètres DentalCNC

2 Peut être désactivé dans les paramètres DentalCNC

D	Durée en minutes
	Pièce brute insérée dans la chambre de travail
	Pièce(s) brute(s) chargé(s) à partir du magasin de pièces

Pour minimiser le temps de nettoyage, nous recommandons d'exécuter toutes les tâches à sec avant toutes les tâches humides.

DentalCNC 8

Le Technologie DirectClean du R5 améliore la propreté de la machine, notamment quand on alterne tâches à sec et tâches en milieu humide. Il comprend les processus suivants :

Souffler la pièce brute avec de l'air comprimé
Séchage de la chambre de travail avec de l'air comprimé chauffé
Nettoyage des résidus d’usinage lors de l’usinage avec l’ioniseur pour les types de pièces brutes adaptées

Le processus de soufflage et de séchage est déclenché par la séquence et le type de tâches. Vous pouvez trouver les détails correspondants dans le tableau ci-dessous.

Tâche	suivie de	Programme	D
Tâche à sec	aucune tâche	Soufflage de la pièce brute1	2
Tâche en milieu humide	aucune tâche	Dessiccation	15*
Tâche à sec	toute tâche	Soufflage de la pièce brute	2
Tâche en milieu humide	aucune tâche	Dessiccation	15*
Tâche en milieu humide	Tâche à sec	Dessiccation	15
Tâche en milieu humide	Tâche en milieu humide	Dessiccation	15*

1 Peut être désactivé dans les paramètres DentalCNC

* Peut être réduit à deux minutes dans les paramètres DentalCNC

D	Durée en minutes
	Pièce brute insérée dans la chambre de travail
	Pièce(s) brute(s) chargé(s) à partir du magasin de pièces

Pour minimiser le temps de nettoyage, nous recommandons d'exécuter toutes les tâches à sec avant toutes les tâches humides.

Démarrage manuel du programme de séchage

Vous pouvez également démarrer le programme de dessiccation manuellement.

Ouvrez les Paramètres de l'application DentalCNC en cliquant sur l'icône suivante dans la barre d'icônes principale :
Ouvrez la vue Maintenance de la machine en cliquant sur l'icône suivante dans la barre d'icônes locale :
Sélectionnez l'icône suivante :

Ioniseur

L'ioniseur intégré fait également partie de Technologie DirectClean. Elle est automatiquement activée pour les travaux appropriés afin de faciliter le nettoyage de la chambre de travail.

Interruptions et annulations de travaux

L’exécution d’une tâche sera interrompue dans les cas suivants :

L'alimentation en air comprimé n'est pas suffisante
Le vide dans la chambre de travail n'est pas suffisant
Pour l’usinage en milieu humide : Le débit du liquide de refroidissement est insuffisant

Une tâche interrompue sera normalement poursuivie automatiquement après la correction de l'erreur.

L’exécution de la tâche est annulée dans les cas suivants :

En cas de problème machine
En cas de rupture d’outil
En cas de panne de courant

Si une tâche a été annulée, vous devez la redémarrer.

DentalCNC permet de reprendre la tâche à partir de la dernière étape d'usinage. Pour plus d'informations, reportez-vous à la documentation correspondante.

Procédure à suivre en cas de rupture d'outil

Si un outil se rompt lors de l’usinage, la machine ne l’identifiera pas immédiatement. Au lieu de cela, la broche continuera à se déplacer avec l'outil cassé. La rupture d'outil sera reconnue lors des événements suivants :

Le prochain changement d'outil régulier

Une rupture d’outil peut avoir l’une des origines suivantes :

L’outil était usé ou endommagé
L'outil a été placé dans la mauvaise position ou a été inséré manuellement dans la broche au mauvais moment. Il n’était donc pas adapté pour l’étape d’usinage.
La répartition des objets dans la pièce brute (« imbrication ») n'était pas correcte.

Si un outil se brise, procédez comme suit :

Ouvrez la porte de la chambre de travail.
Retirez toutes les pièces de l'outil cassé de la chambre de travail et de la pince de serrage.
Ajoutez à nouveau l'outil dans l'ATB virtuel et dans le magasin d'outils virtuel dans DentalCNC.
Lorsque la broche a récupéré l’outil du magasin d'outils, vérifiez que l’outil était installé en position correcte. Insérez un outil de remplacement en position correcte dans le magasin d’outils.
Si vous avez inséré manuellement l'outil dans la pince de serrage, vérifiez si l'outil brisé correspond au type d'outil que vous avez été invité à insérer. Préparez un outil de remplacement correct.
Fermez la porte de la chambre de travail.
Reprenez la tâche.

DentalCNC vous permet de reprendre la tâche à partir du dernier changement d'outil. Pour plus d'informations, reportez-vous à la documentation correspondante.

Si les outils se cassent régulièrement, vous pourrez trouver plus d'information dans la section relative au dépannage :  Dépannage

Procédure à suivre en cas de panne d'électricité

AVIS

Dommages du rabat compartiment multifonction lorsque vous l'ouvrez manuellement

Si de l'air comprimé traverse la machine pendant que vous ouvrez le rabat du compartiment multifonction, la mécanique du volet risque d'être endommagée.

Avant d’ouvrir manuellement le clapet du compartiment multifonction, fermez l’alimentation externe en air comprimé.

Tant que la machine n’est pas alimentée, vous n’avez pas accès au la chambre de travail.

Après une courte coupure de courant, redémarrez la machine et l'ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC..
Si vous devez accéder à la chambre de travail en cas de panne prolongée, effectuez une ouverture d’urgence de la porte de la chambre de travail.
Si vous avez besoin d'accéder au compartiment multifonction, procédez comme suit :

Fermez la vanne d'alimentation en air comprimé externe principale.
Tirez doucement votre clapet vers le bas avec vos mains.

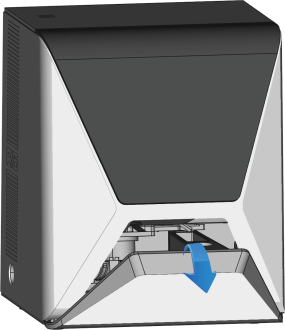

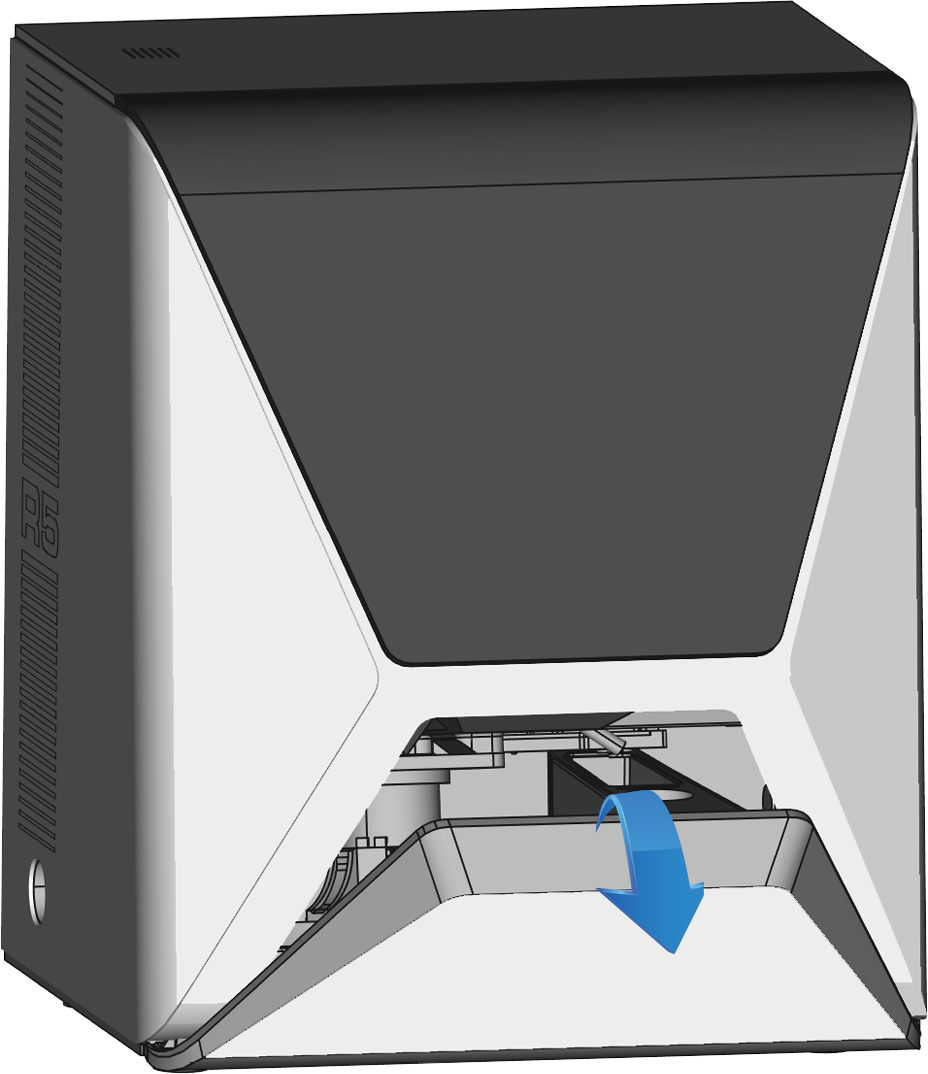

Tirez manuellement vers le bas le rabat du compartiment multifonction

Ouverture d'urgence de la porte de la chambre de travail

AVERTISSEMENT

Risques d'écrasement et de coupure si la porte de la chambre de travail est ouverte

Si la porte de la chambre de travail est ouverte pendant l'usinage, elle ne protège pas les utilisateurs contre les contusions et les coupures.

Ne pas ouvrir ou fermer la porte de la chambre de travail pendant l'usinage.
N’utilisez jamais la machine avec la porte de la chambre de travail ouverte.
Ne procédez à une ouverture d'urgence que si vous y êtes autorisé et avez été formé à cet effet.

ATTENTION

Risque de coupures dues à un outil rotatif

En cas de panne de courant ou de dysfonctionnement de la machine pendant l’usinage, la broche continue à tourner avec l’outil utilisé. Si vous touchez l’outil alors qu’il est encore en rotation, vous vous exposez à des risques de coupure.

Avant de procéder à l'ouverture d’urgence, attendez que la broche avec son outil monté soit complètement arrêtée.
Ne procédez pas à une ouverture d’urgence pendant un fonctionnement normal.

AVIS

Ouverture ou fermeture incorrecte de la porte de la chambre de travail

Pour éviter tout dommage, respectez les instructions suivantes lorsque vous ouvrez ou fermez manuellement la porte de la chambre de travail.

Déconnectez la machine de l'alimentation électrique.
Empêchez la porte de la chambre de travail de se tordre en la poussant ou en la tirant avec les deux mains.
N'appliquez que la force nécessaire pour vaincre la résistance.

Effectuez une ouverture d'urgence de la manière suivante :

Éteignez la machine via l’interrupteur principal. Déconnectez la machine de l'alimentation électrique.

Vous pouvez ouvrir manuellement la porte de la chambre de travail.

La porte de la chambre de travail doit se déplacer lentement, mais uniformément. Si le mouvement est saccadé ou si la porte de la chambre de travail est coincée, n'utilisez pas une force excessive.

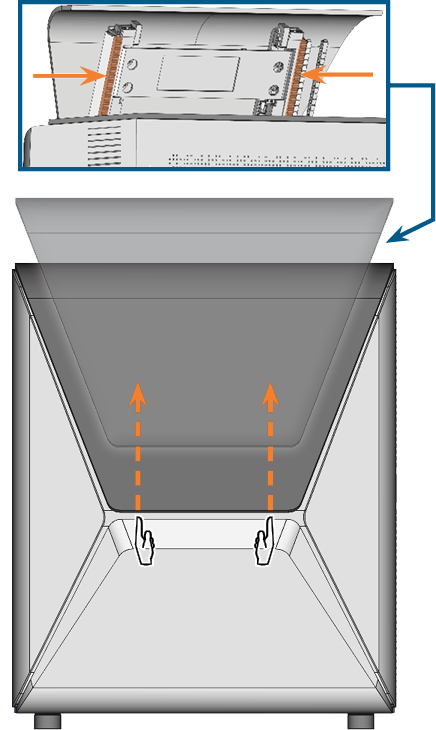

Ouvrez la porte de la chambre de travail en la poussant vers le haut avec les deux mains.
Si le déplacement de la porte de la chambre de travail nécessite un très grand effort, veillez à ce que les rails de guidage à l’arrière soient propres.

Si la chambre de travail est humide, laissez la porte de la chambre de travail ouverte afin qu'elle puisse sécher.
Fermez la porte de la chambre de travail en la poussant avec précaution vers le bas avec les deux mains.

Libérer le magasin d'outils bloqué

Si un magasin d'outils est resté coincé sur le support, utilisez la vis sans tête et la clé Allen fournies dans le boîtier d'accessoires pour libérer le magasin d'outils :

Ayez à portée de main :
- La vis sans tête fournie
- La clé Allen fournie
- Un outil plat et émoussé (par exemple, un tournevis plat)
Ouvrez la porte de la chambre de travail.
Retirez les résidus d'usinage du magasin d'outils.
Utilisez l'outil plat et émoussé pour retirer le capuchon de protection et mettez le capuchon de côté mais gardez-le à portée de main.

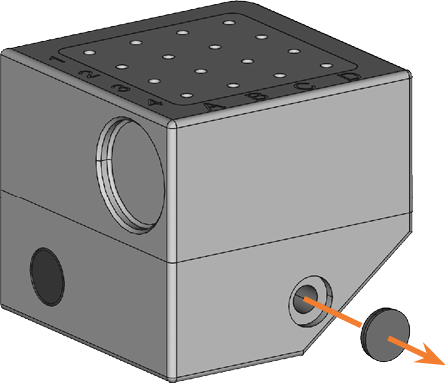

Retrait du capuchon de protection

Orientez la vis sans tête de manière à ce que la tête de la vis soit dirigée vers vous et placez-la dans l'ouverture.
Vissez la vis sans tête avec la clé Allen.

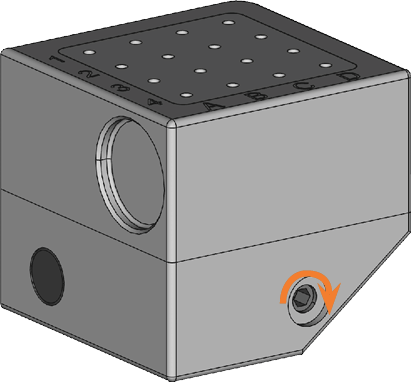

Vissage de la tige filetée

Le magasin d'outils est libéré.

Retirez le magasin d'outils du support de magasin d'outils.

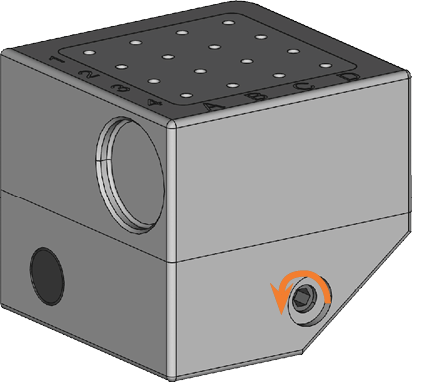

Avec la clé Allen, dévissez la vis sans tête et retirez-la du magasin de l'outil.

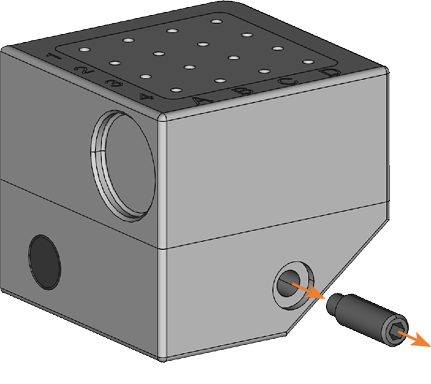

Dévissage et retrait de la tige filetée

Couvrez l'ouverture avec le capuchon de protection. Si le bouchon est endommagé, utilisez le bouchon de rechange fourni (7,5 mm).

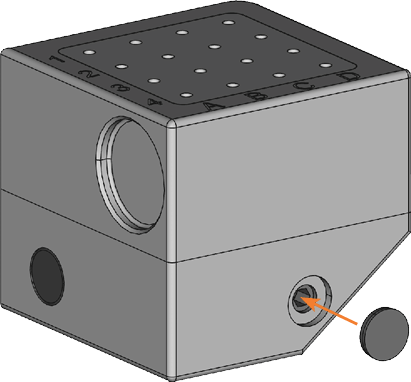

Couverture du trou avec le capuchon de protection
Nettoyez soigneusement le magasin d'outils et son support.
Remettez le magasin d'outils sur son support.
Rangez la vis sans tête et la clé Allen dans le boîtier d'accessoires.
