Contrôle de la machine pour préparer l'usinage
Comment contrôler la machine ?

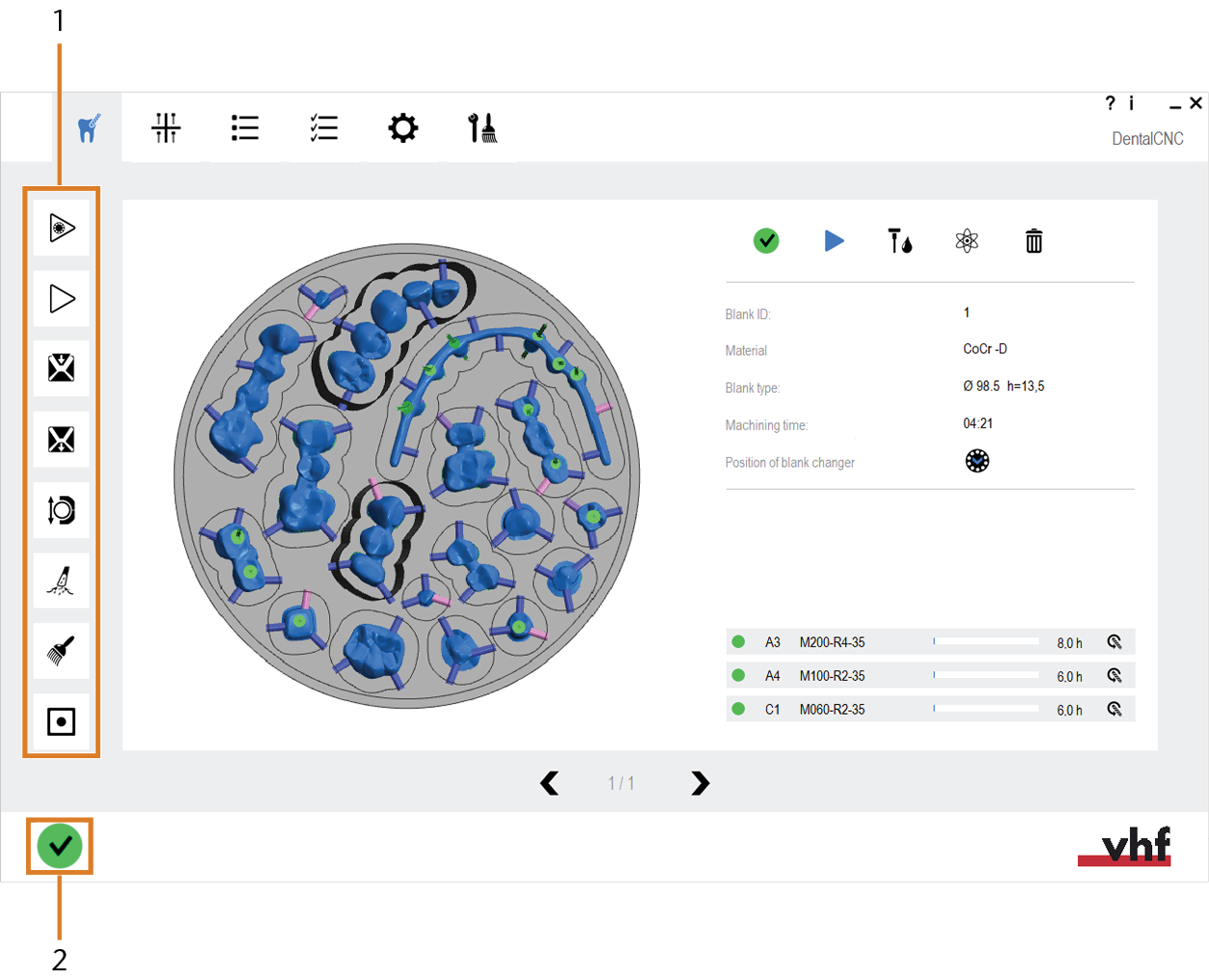

Vous trouverez les éléments de commande de la machine dans la vue Usinage.
- Ouvrez la vue usinage avec l'icône suivante dans la barre d'icônes principale :
Vous trouverez des éléments de commande supplémentaires pour les machines équipées d'un changeur de pièces brutes dans la vue Liste des tâches.
En outre, vous pouvez trouver une barre d'icônes similaire avec des options supplémentaires dans la vue des Paramètres actuels de la machine.
- Ouvrez les Paramètres de l'application DentalCNC en cliquant sur l'icône suivante dans la barre d'icônes principale :
- Ouvrez la vue des paramètres actuels de la machine en cliquant sur l'icône suivante dans la barre d'icônes locale :
Les fonctions des icônes sont les suivantes :
-
Les icônes qui ne s'affichent que dans la vue Usinage sont marquées d'une ligne orange.
-
Les icônes qui ne s'affichent que dans la vue Paramètres actuels de la machine sont marquées d'une ligne grise.
Cette fonction est utilisée pour les éléments suivants :
-
Usiner plusieurs tâches en utilisant le changeur de pièces brutes de votre machine.
Usinage de plusieurs tâches à l’aide du changeur de pièces brutes
-
Usiner plusieurs tâches avec le même ID dans une seule pièce brute. Cette fonction ne nécessite pas de changeur de pièces brutes.
Usinage de plusieurs tâches avec le même ID dans une pièce brute
- Si la porte de la chambre de travail de votre machine peut s'ouvrir ou se fermer automatiquement, sélectionnez l'icône suivante pour l'ouvrir ou la fermer :
- La porte s'ouvre et se ferme. L'icône change de couleur pour indiquer le nouvel état de la porte de la chambre de travail.
Lorsque les axes de la machine se déplacent, la porte de la chambre de travail ne s'ouvre pas.
- Si votre machine est munie d'une porte, d'un rabat ou d'un tiroir sous la chambre de travail qui peut s'ouvrir ou se fermer automatiquement, sélectionnez l'icône suivante pour l'ouvrir ou la fermer :
- La porte, le rabat ou le tiroir s'ouvre et se ferme. L'icône change de couleur pour indiquer le nouvel état de la porte, du rabat ou du tiroir.
- Si votre machine commande le dispositif d'aspiration de votre système d'extraction d'air, sélectionnez l'icône suivante pour l'activer ou le désactiver :
Pour utiliser cette fonction, vous avez besoin d'une unité de commutation ou d'un câble de données. Consultez la documentation de votre machine pour plus de détails sur les exigences techniques et l'installation.
La position de nettoyage vous permet de nettoyer plus facilement votre machine.
- Pour déplacer les axes (en particulier la broche) de votre machine en position de nettoyage, sélectionnez l'icône suivante :
Les axes de la machine ne se déplacent pas lorsque la porte de la chambre de travail est ouverte.
- Pour déplacer les axes de votre machine dans la position par défaut, sélectionnez l'icône suivante :
Les axes de la machine ne se déplacent pas lorsque la porte de la chambre de travail est ouverte.
Lorsque les axes se trouvent dans la position par défaut, vous pouvez exécuter des tâches standard telles que :
- Montage des pièces brutes dans le support de pièces brutes
- Insertion ou retrait d'outils
Le démontage et le nettoyage de la pince de serrage est une partie essentielle de l'entretien de la machine. Parfois, il peut également être nécessaire de retirer manuellement un outil de la pince de serrage. Dans les deux cas, vous devez ouvrir la pince de serrage.
Pour des instructions complètes sur la façon de nettoyer la pince de serrage, consultez la documentation de votre machine.
- Fermez la porte de la chambre de travail.
- Sélectionnez l'icône suivante :
- Voici ce qui se produit :
- La broche se déplace en position de changement d'outil.
- Si votre machine est équipée d'une porte de chambre de travail automatique, la porte s'ouvre automatiquement.
- h DentalCNC vous demande de confirmer l'ouverture de la pince de serrage.
-
ATTENTION !Portez des gants.
- Ouvrez la porte de la chambre de travail.
- S’il y a un outil dans la pince de serrage de la broche, maintenez-le en place.
- Confirmez le message actif.
- La pince de serrage s'ouvre.
- Si nécessaire, retirez l’outil de la pince de serrage.
- Si désiré, retirer, nettoyer et réinstaller la pince de serrage.
- Si votre machine est équipée d'une porte de chambre de travail manuelle, fermez la porte.
- Pour ramener la broche à la position par défaut, sélectionnez l'icône suivante :
- Voici ce qui se produit :
- Si votre machine est équipée d'une porte de chambre de travail automatique, la porte se ferme automatiquement.
- La broche se place à sa position par défaut.
- Si votre machine est équipée d'un écran tactile, vous pouvez l'activer et le désactiver en sélectionnant l'icône suivante :
La désactivation de l'écran tactile est recommandée si vous utilisez la machine uniquement avec DentalCNC. Sinon, vous devrez toujours utiliser l'écran tactile pour certaines actions.
Z4 : Pour l'entretien de la machine, utilisez uniquement la section d'entretien de l'écran tactile et non celle de DentalCNC.
