S'applique à : Module de meulage humide

Déballage et positionnement de la machine

Le site d’installation doit respecter les valeurs limites et les exigences indiquées au chapitre Caractéristiques techniques.

 Caractéristiques techniques

1. Déballez le module. Conservez l’emballage du module pour d’éventuels retours pour réparation.

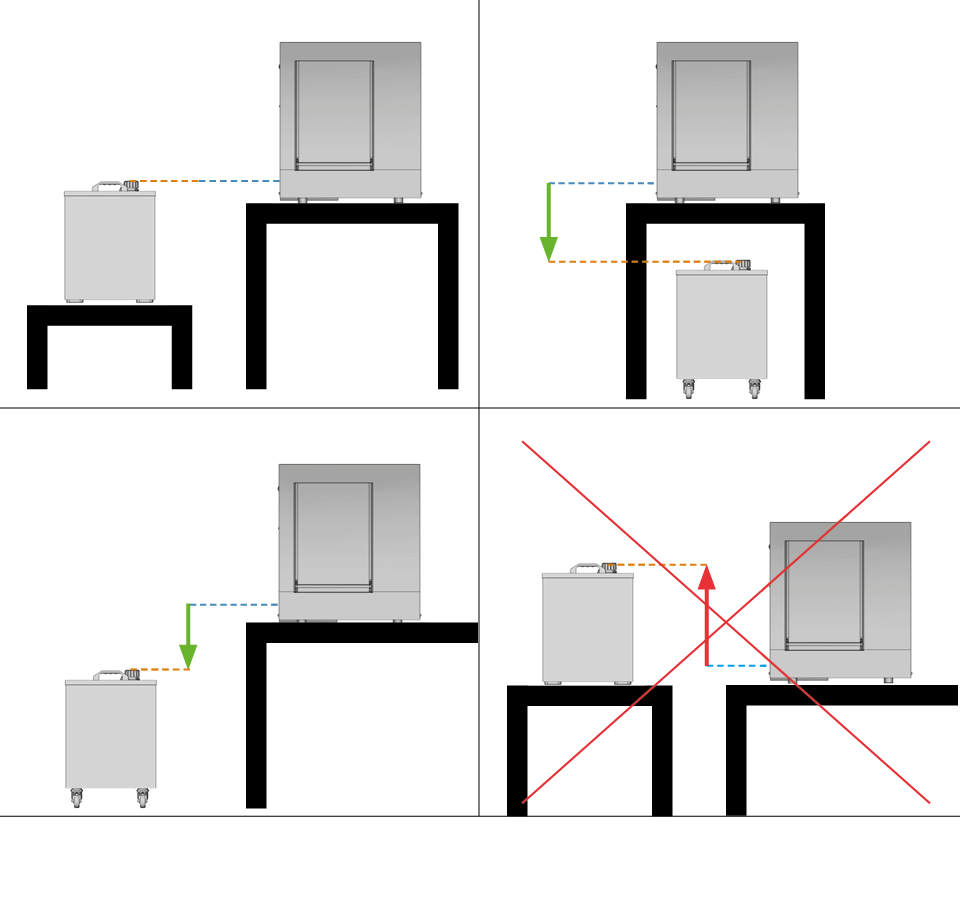

2. Placez le module de manière à ce que le raccord du tuyau de raccordement au module de meulage humide ne soit pas plus haut que le raccord d’aspiration de la fraiseuse.

Fixation des roulettes

Dans le modèle standard, le module de meulage humide est livré avec des pieds fixes. Nous recommandons de monter les roulettes si vous souhaitez que le module de module de meulage humide soit en accès libre au sol ou sous une table. Il est ainsi plus facile d’accéder au module lors de l’ajout de liquide ou du remplacement du filtre.

1. Retirez l’insert du module et le réservoir de liquide de refroidissement du boîtier.

2. Pour accéder plus facilement à la partie inférieure, placez le boîtier sur le côté.

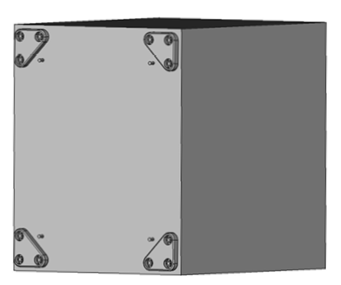

3. Retirez les écrous et les pieds du boîtier.





4. Montez les roulettes. Veillez à ce que les 2 roulettes à frein intégré soient placées à l’avant.





5. Fixez chaque roulette à l’aide de 4 rondelles et de 4 écrous.

6. Faites rouler le module de meulage humide jusqu’à l’endroit souhaité et activez les freins.
