S'applique à : Module de meulage humide

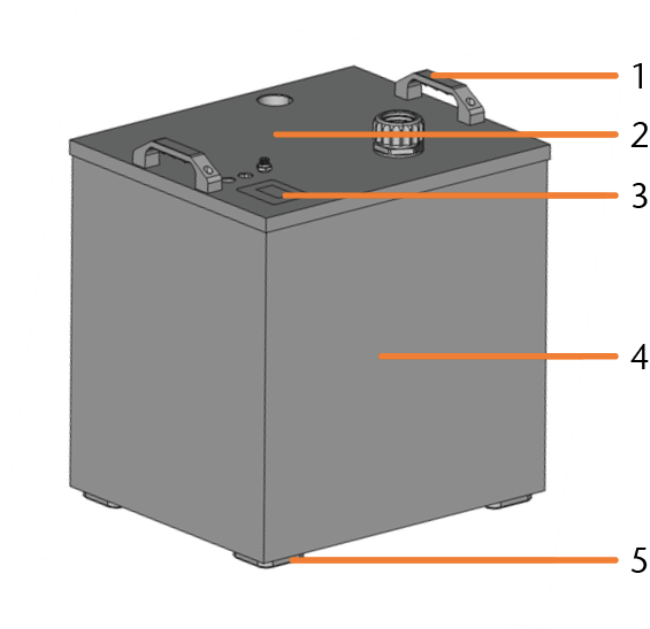

Vue d'ensemble de la machine

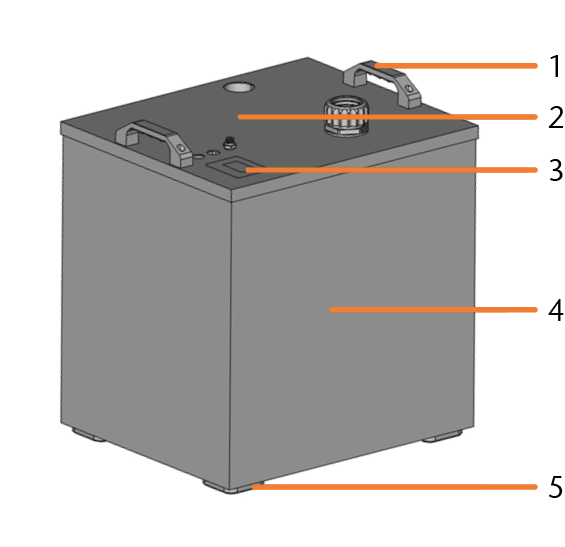

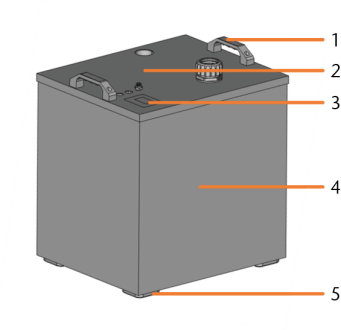

Côté avant de la machine



  1. Poignée
  2. Insert du module
  3. Écran
  4. Boîtier
  5. Pied du boîtier / roulette

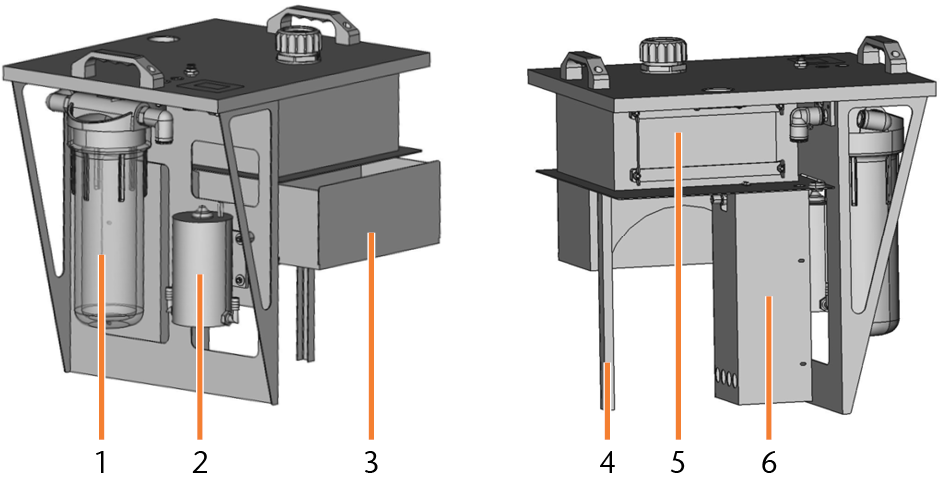

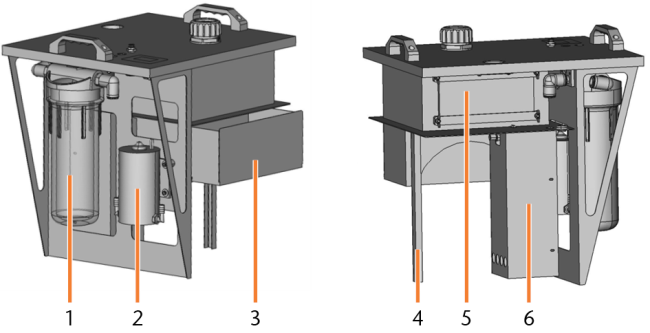

Insert du module



  1. Conteneur du filtre à particules fines
  2. Pompe à liquide de refroidissement
  3. Tiroir du filtre grossier
  4. Pied de support
  5. Filtre à plis plats
  6. Station de mesure

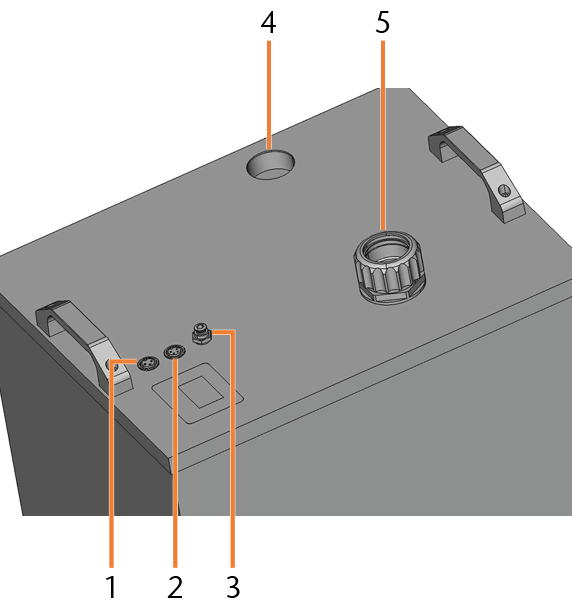

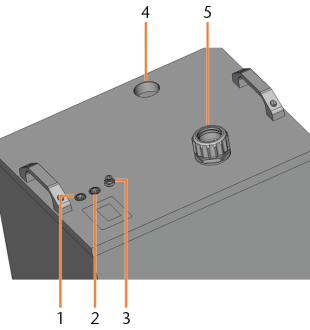

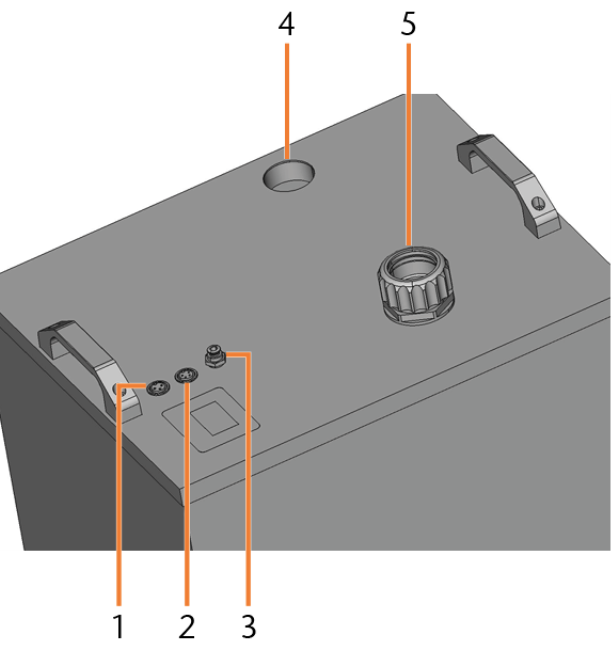

Panneau de connexion



  1. Raccordement électrique
  2. Entrée de signal pour la pompe à liquide de refroidissement
  3. Raccord du liquide de refroidissement
  4. Raccord pour le tuyau d’aspiration
  5. Raccord pour le tuyau de raccordement

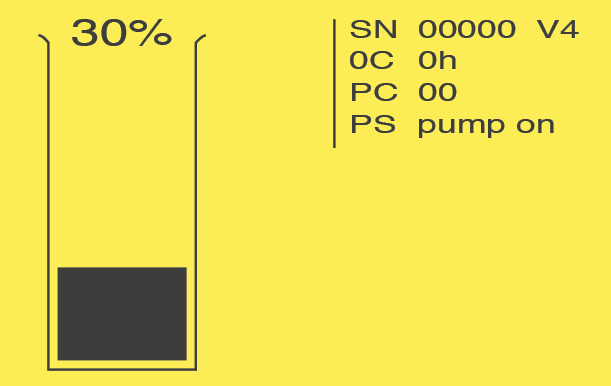

Écran

L’écran affiche en un coup d’œil toutes les données importantes du module de meulage humide :

  • Hauteur de remplissage du liquide de refroidissement

  • Heures de fonctionnement

  • Version de commande

  • État de la pompe à liquide de refroidissement

Hauteur de remplissage

Couleur de l’écran Impact Exemple illustré

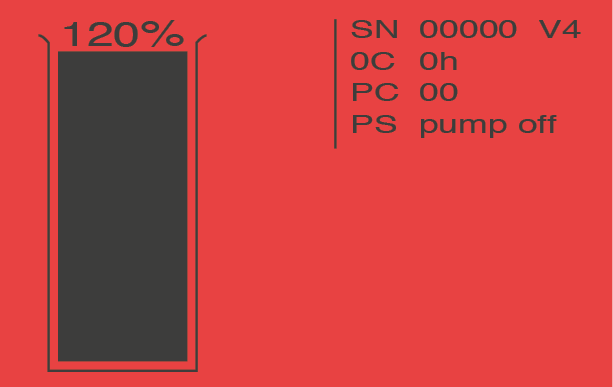

> 120 %

> env. 200 mm

Rouge clignotant

La pompe à liquide de refroidissement ne démarre pas

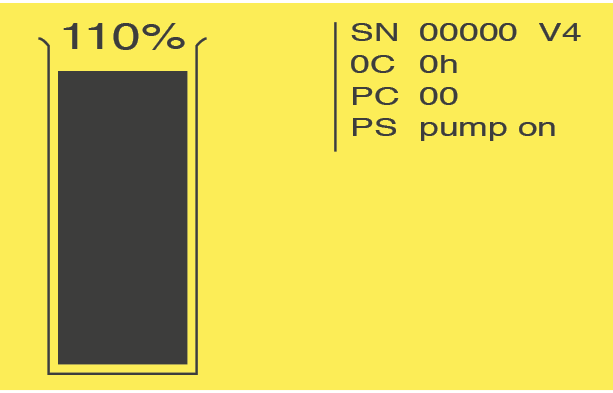

120 - 101 %

env. 200 - 180 mm

Jaune

-

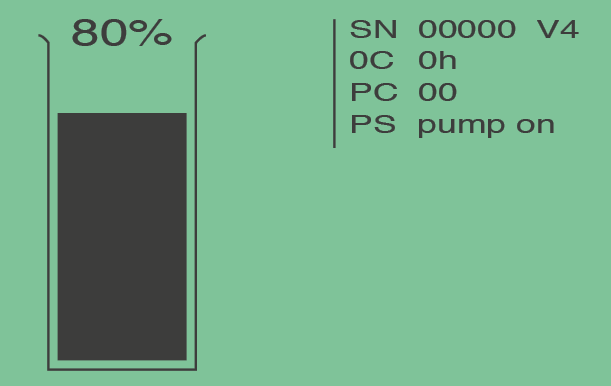

100 - 41 %

env. 180 - 110 mm

Verte

-

40 - 16 %

env. 110 - 80 mm

Jaune

Avertissement sonore intervalle inférieur à 30 %

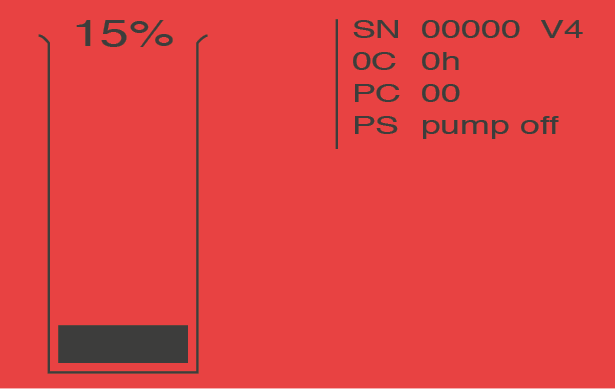

15 %

env. 80 mm

Rouge

La pompe à liquide de refroidissement s’arrête, avertissement sonore continu

Une différence de 10 % sur l’écran correspond à une différence de 1 litre de liquide.

Plaque signalétique et numéro de série

La plaque d'identification de la machine contient les informations d'identification comme le numéro de série. Vous pouvez trouver la plaque d'identification et le numéro de série de la machine à l'emplacement suivant : Côté avant de la machine
