S'applique à : N4+

Utilisation : Exécuter des tâches

Comment démarrer l'usinage ? Comment commencer à fraiser ? Comment commencer à meuler ?

Vous contrôlez et commencez la fabrication avec DentalCNC. Dans ce chapitre, nous vous donnerons un bref aperçu. Pour obtenir des instructions complètes, reportez-vous à la documentation de DentalCNC.

AVIS

Risque de détérioration de la machine en cas d’utilisation d’outils ou de pièces brutes endommagés.

Lorsque les outils ou pièces brutes sont endommagés, il peut y avoir détachement de débris pendant l’usinage et détérioration de la machine.

  • Avant toute exécution d’une tâche, vérifiez soigneusement l’état des outils et de la pièce brute.

Lorsque vous avez préparé vos tâches et votre machine, vous pouvez commencer l'usinage. L'usinage est un processus entièrement automatisé et ne nécessite votre attention qu'en cas d'événements inattendus.

Ne bougez pas la machine pendant l’exécution de la tâche, sans quoi les résultats d’usinage peuvent être incorrects.

Commencer les tâches

  1. Veillez à ce que :
    • Vous avez créé une tâche sur votre ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC.. Elle a été transférée à DentalCNC.
    • Le magasin d’outils est inséré dans la chambre de travail.
    • Tous les outils requis se trouvent dans la bonne position dans le magasin d'outils et ne sont ni usés ni endommagés. Ils ont aussi été ajoutés au magasin d’outils virtuel dans DentalCNC.
    • Les pièces brutes requises sont montées.
    • Le réservoir de liquide de refroidissement contient suffisamment de liquide de refroidissement.
    • L’alimentation en air comprimé est correctement réglée.
  2. Fermez la porte de la chambre de travail.

  3. Effectuez les opérations suivantes :

    Démarrez l’usinage par l’intermédiaire de l’icône illustrée dans DentalCNC

  4. Démarrez l’usinage par l’intermédiaire au moyen de l’icône représentée de DentalCNC.

Interruption de l'usinage

  1. DentalCNC : Sélectionnez l'icône illustrée.

  2. Confirmez le message actif.
    • Voici ce qui se produit :
    1. L'usinage cesse immédiatement.

    2. DentalCNC demande si l’outil de la broche peut être inséré sans danger dans le magasin d’outils.

      Si l’outil endommage les inserts du magasin d’outils lors de l’insertion, un retrait manuel est nécessaire.

  3. Si vous voulez que la machine mette automatiquement l’outil dans le magasin d’outils, confirmez le dialogue.

    Si vous souhaitez retirer l'outil manuellement de la pince de serrage, répondez non à la question.

  4. Si la broche est passée en position de changement d’outil, passez à l’étape suivante.

  5. ATTENTION !Portez des gants.

  6. Ouvrez la porte de la chambre de travail.

  7. Maintenez l'outil dans la pince de serrage en place.

    8.

  8. Confirmez le message actif.
    • La pince de serrage s'ouvre.
  9. Retirez l'outil de la pince de serrage.



  10. Si votre machine est équipée d'une porte de chambre de travail manuelle, fermez la porte.
  11. Confirmez le message actif.
    • Voici ce qui se produit :
    1. La pince de serrage se ferme.
    2. La broche se place à sa position par défaut.

L’exécution d’une tâche sera interrompue dans les cas suivants :

  • L'alimentation en air comprimé n'est pas suffisante
  • Le débit du liquide de refroidissement est insuffisant

Une tâche interrompue sera normalement poursuivie automatiquement après la correction de l'erreur.

L’exécution de la tâche est annulée dans les cas suivants :

  • En cas de problème machine
  • En cas de rupture d’outil
  • En cas de panne de courant

Si une tâche a été annulée, vous devez la redémarrer.

DentalCNC permet de reprendre la tâche à partir de la dernière étape d'usinage. Pour plus d'informations, reportez-vous à la documentation correspondante.

Si la tâche a été interrompue, DentalCNC affichera un message correspondant.

Si l'air comprimé est insuffisant

  • Vérifiez les éléments suivants :
  • Le manomètre du régulateur d'air comprimé.
  • Installation des tuyaux pneumatiques
  • Votre compresseur

Si l'aspiration est insuffisante

  • Vérifiez le tuyau d’aspiration et l’aspirateur.

Si le débit du liquide de refroidissement est insuffisant

  1. Vérifiez s'il y a suffisamment de liquide de refroidissement dans le réservoir.
  2. Vérifiez si le liquide de refroidissement et le réservoir, y compris le filtre, sont propres.

Un dysfonctionnement de la machine a été reconnu par le système de commande interne dans le cas d’un événement critique. La chambre de travail s’éclaire en rouge. DentalCNC affiche le code d'erreur et le message d'erreur envoyés par l'unité de contrôle.

  1. Enregistrez l’erreur et le code d’erreur affichés.
  2. Redémarrer la machine et l'ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC.. Si le problème persiste, passez à l'étape suivante.
  3. Débranchez la machine du secteur et installez une protection contre sa remise en marche.
  4. Contactez le service à la clientèle. Gardez à portée de main l’erreur et le code d’erreur affichés.
  5. Pour extraire une pièce brute de la chambre de travail, ouvrez manuellement la porte de la chambre de travail si nécessaire.

Si un outil se rompt lors de l’usinage, la machine ne l’identifiera pas immédiatement. Au lieu de cela, la broche continuera à se déplacer avec l'outil cassé. La rupture d'outil sera reconnue lors des événements suivants :

  • Le prochain changement d'outil régulier

Une rupture d’outil peut avoir l’une des origines suivantes :

  • L’outil était usé ou endommagé
  • L'outil a été placé dans la mauvaise position ou a été inséré manuellement dans la broche au mauvais moment. Il n’était donc pas adapté pour l’étape d’usinage.
  • La répartition des objets dans la pièce brute (« imbrication ») n'était pas correcte.

Si un outil se brise, procédez comme suit :

  1. Ouvrez la porte de la chambre de travail.
  2. Retirez toutes les pièces de l'outil cassé de la chambre de travail et de la pince de serrage.
  3. Ajoutez à nouveau l'outil dans l'ATB virtuel et dans le magasin d'outils virtuel dans DentalCNC.
  4. Lorsque la broche a récupéré l’outil du magasin d'outils, vérifiez que l’outil était installé en position correcte. Insérez un outil de remplacement en position correcte dans le magasin d’outils.
  5. Si vous avez inséré manuellement l'outil dans la pince de serrage, vérifiez si l'outil brisé correspond au type d'outil que vous avez été invité à insérer. Préparez un outil de remplacement correct.
  6. Fermez la porte de la chambre de travail.
  7. Reprenez la tâche.

DentalCNC vous permet de reprendre la tâche à partir du dernier changement d'outil. Pour plus d'informations, reportez-vous à la documentation correspondante.

Si les outils se cassent régulièrement, vous pourrez trouver plus d'information dans la section relative au dépannage : Dépannage

Tant que la machine n’est pas alimentée, vous n’avez pas accès au la chambre de travail.

AVERTISSEMENT

Risques d'écrasement et de coupure si la porte de la chambre de travail est ouverte

Si la porte de la chambre de travail est ouverte pendant l'usinage, elle ne protège pas les utilisateurs contre les contusions et les coupures.

  • Ne pas ouvrir ou fermer la porte de la chambre de travail pendant l'usinage.
  • N’utilisez jamais la machine avec la porte de la chambre de travail ouverte.
  • Ne procédez à une ouverture d'urgence que si vous y êtes autorisé et avez été formé à cet effet.
ATTENTION

Risque de coupures dues à un outil rotatif

En cas de panne de courant ou de dysfonctionnement de la machine pendant l’usinage, la broche continue à tourner avec l’outil utilisé. Si vous touchez l’outil alors qu’il est encore en rotation, vous vous exposez à des risques de coupure.

  • Avant de procéder à l'ouverture d’urgence, attendez que la broche avec son outil monté soit complètement arrêtée.
  • Ne procédez pas à une ouverture d’urgence pendant un fonctionnement normal.

Sur le côté gauche de la machine se trouve une ouverture pour le déverrouillage d'urgence.

Sur la face inférieure de la machine se trouve à droite le levier de déverrouillage d’urgence.

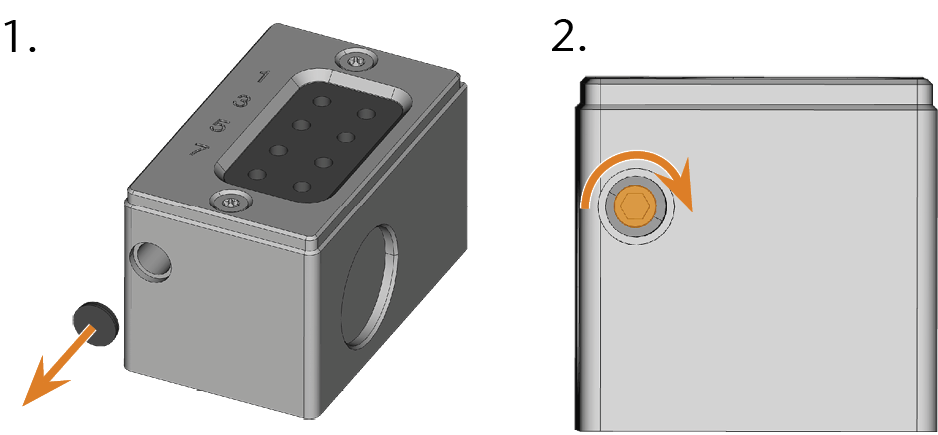

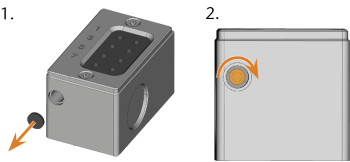

Si un magasin d’outils est resté bloqué sur le support, utilisez la vis à l’arrière du magasin d’outils pour le dégager.

  1. Prenez un outil émoussé plat (p. ex. un tournevis à fente).
  2. Utilisez l’outil pour retirer le capuchon protecteur de la vis et placez-le de côté à portée de main.
  3. À l’aide de la clé Allen fournie, tournez la vis dans le sens horaire.
    • Le magasin d'outils se déplace vers l'arrière et est libéré.



  4. Retirez le magasin d'outils de la chambre de travail.

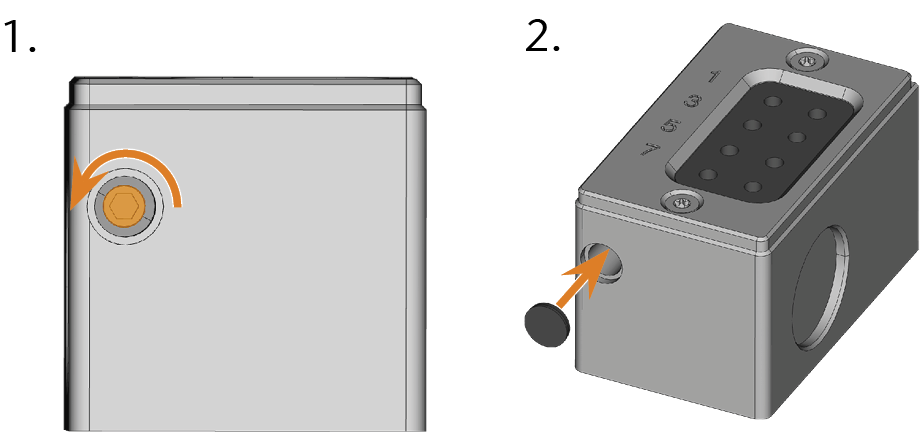

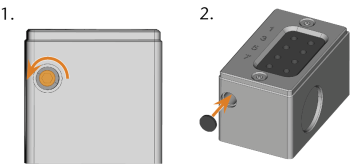

  5. Replacez la vis dans son état d’origine :
    1. À l’aide de la clé Allen fournie, tournez la vis dans le sens antihoraire dans sa position d’origine.
    2. Couvrez l'ouverture avec le capuchon de protection.
      • La vis est réinitialisée et le magasin d’outils est prêt à être monté à nouveau.
