S'applique à : E3, E4

Remplacer le verrou de fixation des panneaux latéraux

Les illustrations de cette description montrent E4, mais les composants concernés de E3 sont identiques ou très similaires. La procédure décrite est valable pour les deux machines.

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Si les panneaux latéraux ne tiennent plus, remplacez les verrous de fixation.

  1. Ayez à portée de main :

    • Tournevis à angle TX10



    • Verrous de fixation de rechange, nombre selon les besoins



  2. Éteignez la machine via l’interrupteur principal.



  3. Débranchez la machine de toutes les lignes.

  4. Retirez le panneau latéral sur lequel vous souhaitez remplacer les verrous de fixation.

    Démonter et monter le boîtier de la machine

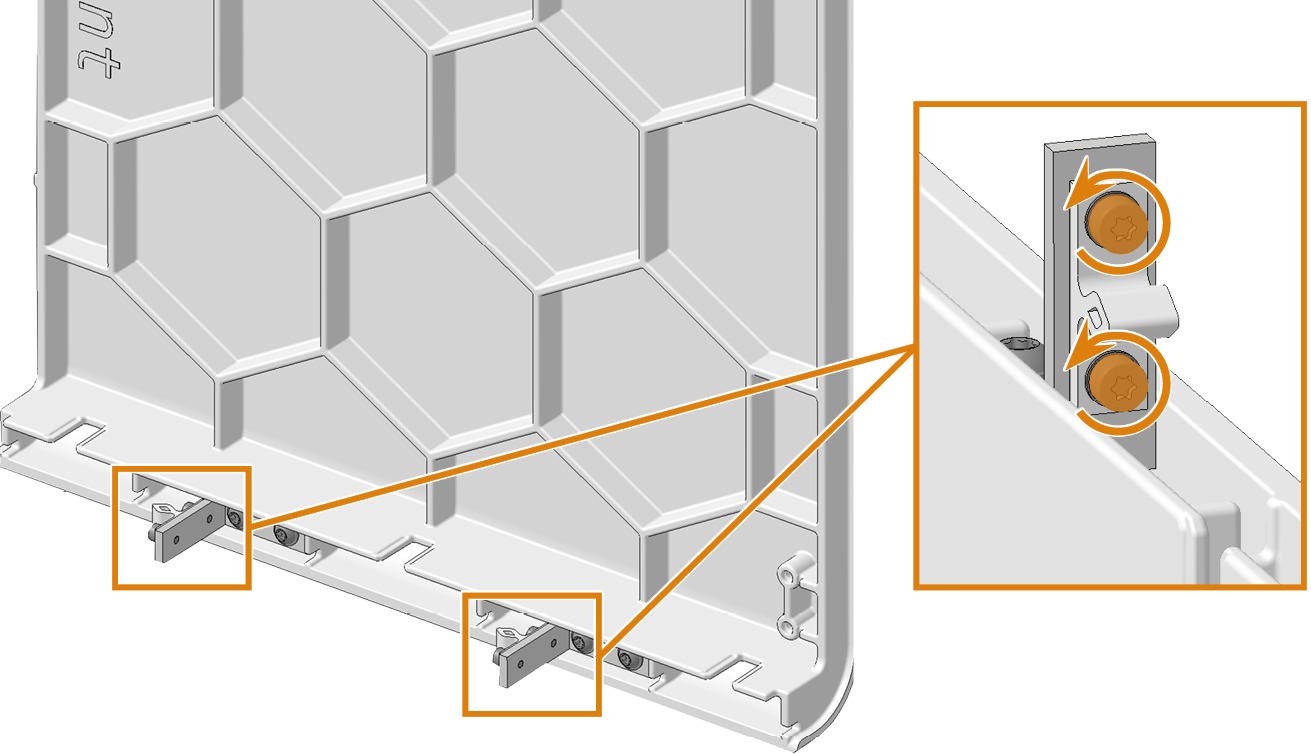

  5. Remplacez les fiches des verrous de fixation endommagés du panneau latéral :

    1. Desserrez les 2 vis puis retirez la fiche et les vis de la machine.

    2. Vissez les fiches de rechange dans la même position. Utilisez les vis de l'article de remplacement.

    6.



  6. E4 uniquement :

    Si vous souhaitez remplacer les verrous de fixation du panneau latéral gauche :

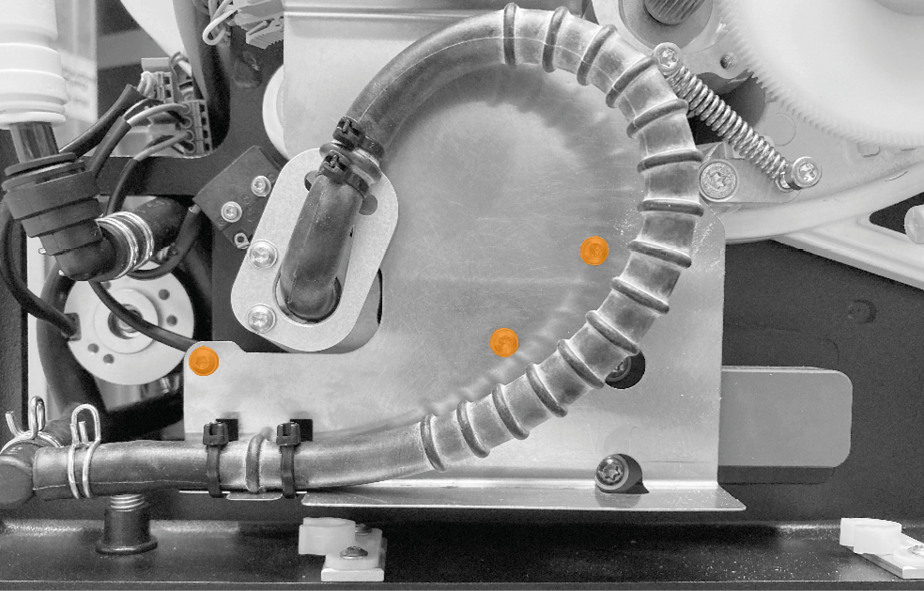

    1. Retirez les 3 vis du guide de tuyau.

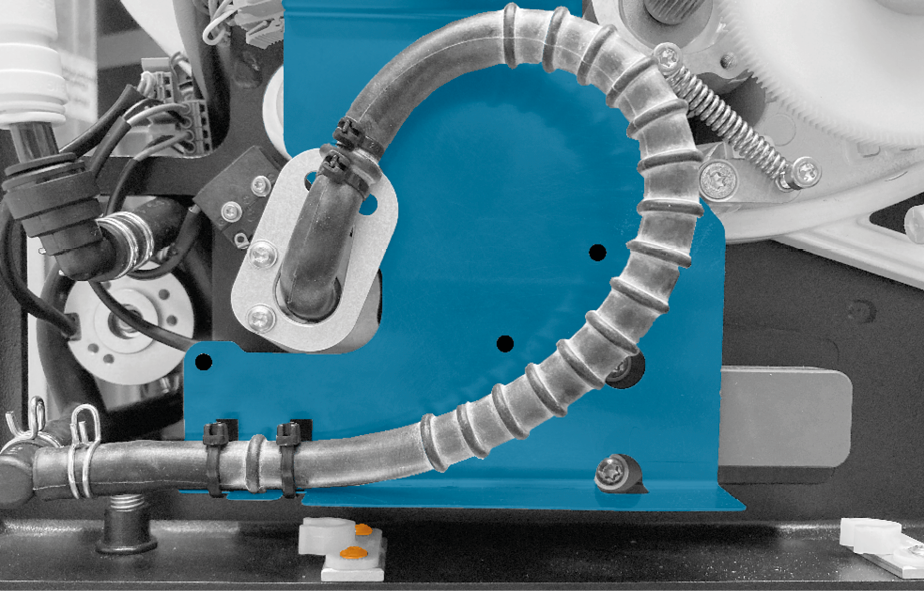

    2. Déplacez le guide de tuyau dans une position vous permettant d’atteindre les vis des douilles des verrous de fixation à l’aide du tournevis à angle. Maintenez le guide de tuyau (marqué en bleu) dans cette position.

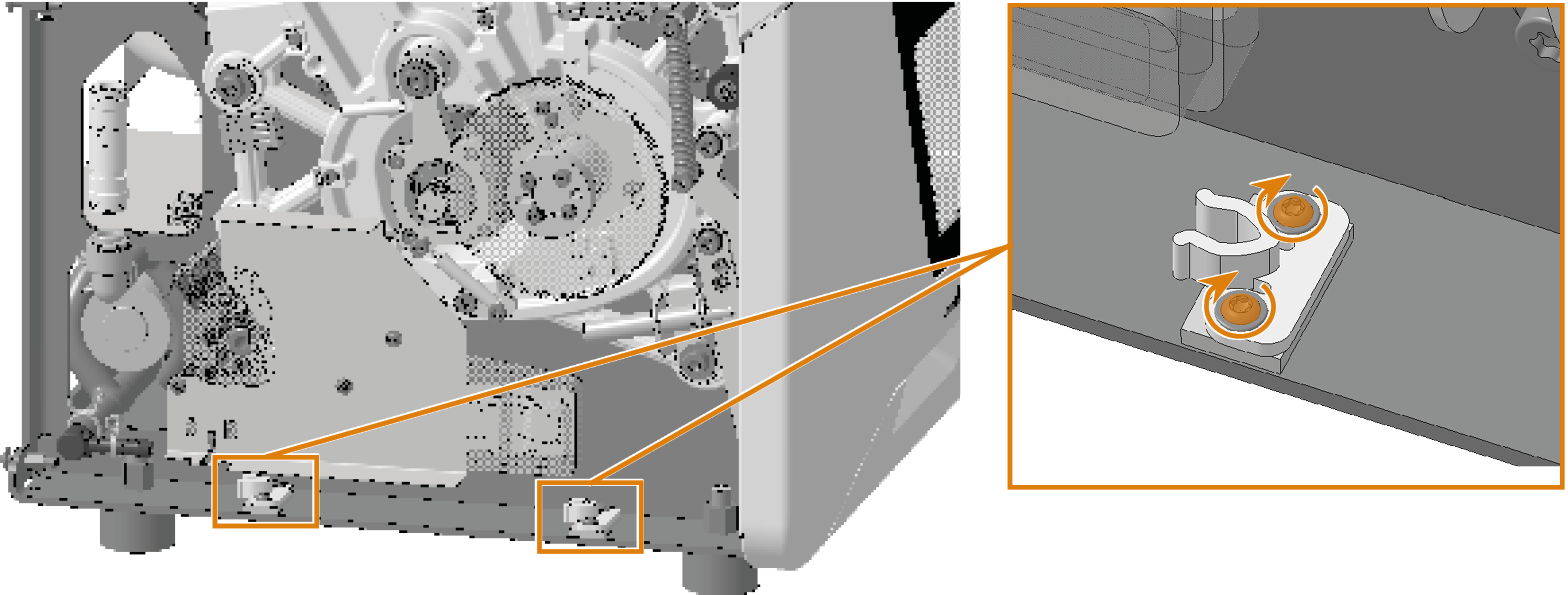

  7. Remplacez les douilles des verrous de fixation endommagés sur le corps de la machine :

    1. Marquez la position des douilles sur le corps de la machine à l’aide d’un crayon.

    2. Desserrez les 2 vis puis retirez les douilles et les vis de la machine.

    3. Vissez à fond les douilles de rechange sur la position marquée. Utilisez les vis de l'article de remplacement.

    8.



  8. E4 uniquement :

    Si vous avez remplacé les verrous de fixation du panneau latéral gauche :

    Vissez à fond les 3 vis du guide de tuyau.

    Fixez le guide de tuyau avec les 3 vis.



  9. Assemblez le boîtier de la machine.

    Démonter et monter le boîtier de la machine
