S'applique à : E5

Déballage et positionnement

Choisir le site d'installation

Le site d’installation doit respecter les valeurs limites et les exigences indiquées au chapitre Caractéristiques techniques.

Caractéristiques techniques

Déballer la machine

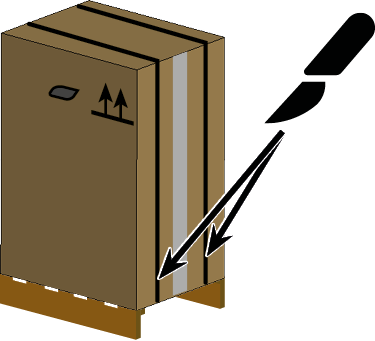

1. Coupez les bandes de cerclage. Retirez les bandes de cerclage.

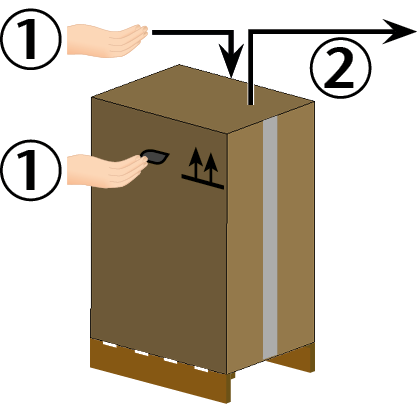

2. Saisissez le carton par les poignées encastrées. Soulevez le carton de la palette.

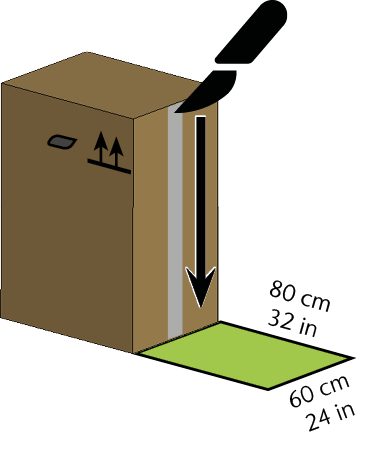

3. Placez le carton de transport sur une surface capable de supporter son poids.

   • Les flèches de l'autocollant de position de transport doivent être orientées vers le haut.

   • Vous avez besoin d’un espace libre d’au moins 60 x 80 x 80 cm / 24 x 32 x 32 pouces (L/P/H) à l’avant du carton.

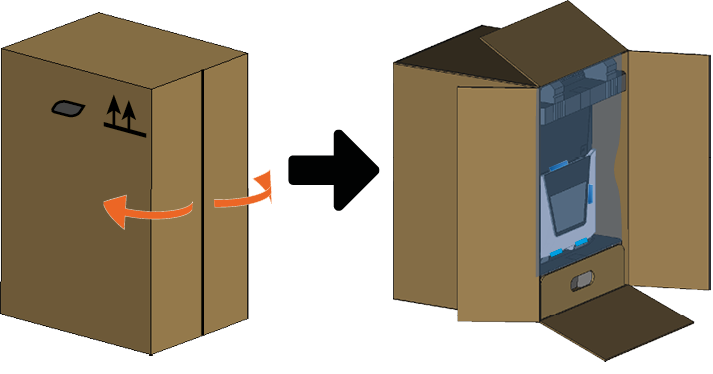

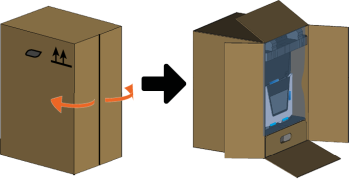

4. Coupez la fermeture du carton et ouvrez-le.













5.



AVIS ! Dommages au boîtier lors du retrait

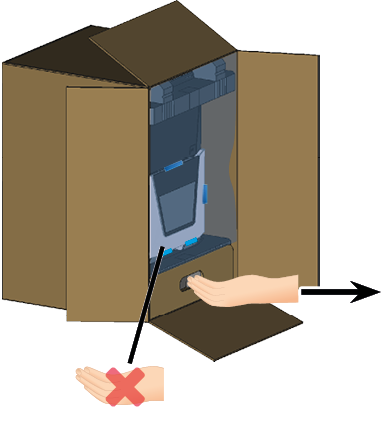

6. La machine est placée sur un insert séparé. Prenez l’insert par la poignée et retirez la machine du carton.

7. Coupez la fermeture du capot de protection de transport bleu situé à l'avant de la machine.

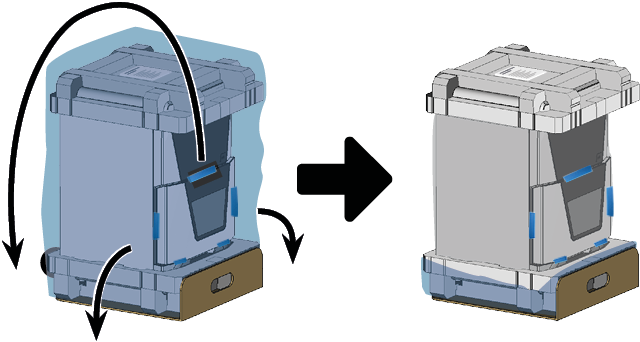

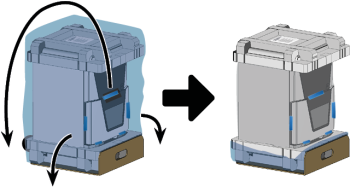

8. Tirez le capot de protection de transport vers l’arrière au-dessus de la machine. Abaissez le capot de protection de transport de tous côtés de manière à ce que la face supérieure du rembourrage inférieur soit dégagée.

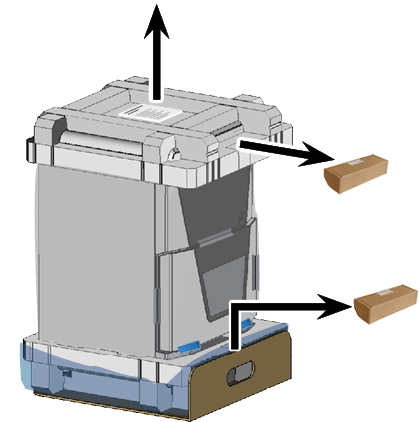

9. Retirez les informations de sécurité de la machine du rembourrage supérieur.

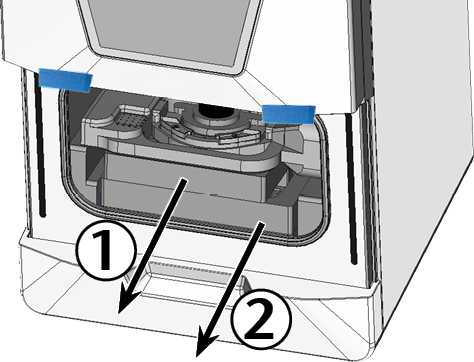

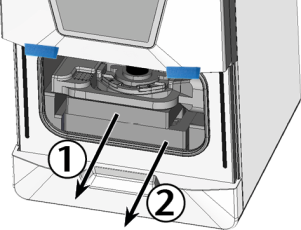

10. Retirez les cartons accessoires du rembourrage supérieur et du rembourrage inférieur.

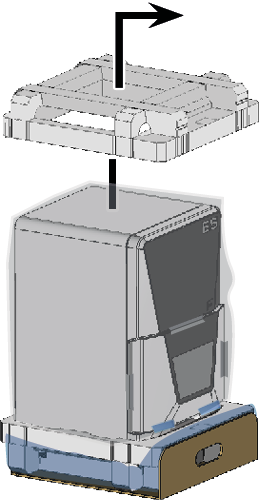

11. Retirez le rembourrage supérieur de la machine.












12.

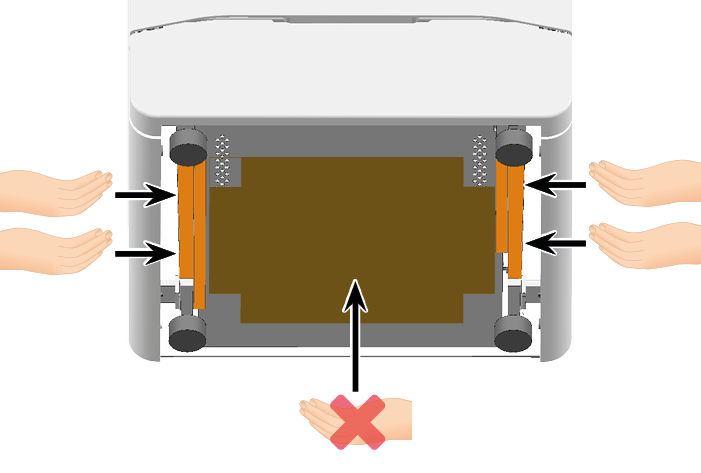

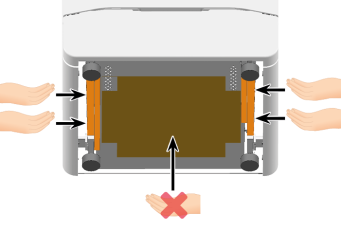

13. Saisissez les poignées encastrées gauche et droite du rembourrage inférieur.

    Glissez les mains sous la machine de sorte à tenir fermement les poignées qui s’y trouvent.

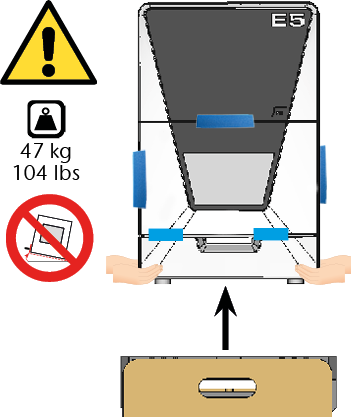

14. Sortez la machine du rembourrage inférieur.

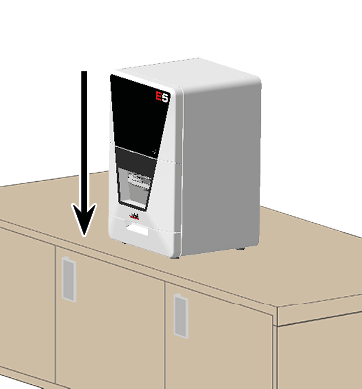

15. Placez-la sur une surface capable de supporter son poids.

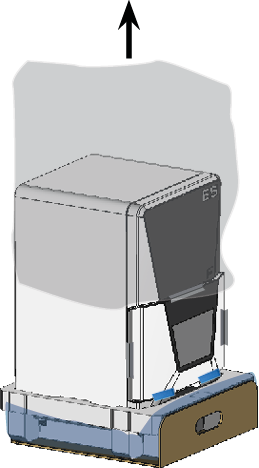

16. Tirez le capot de protection du boîtier vers le haut de la machine.













17. Retirez les rubans adhésifs des côtés gauche et droit du couvercle d’accès inférieur.

18. Ouvrez la porte de la chambre de travail.

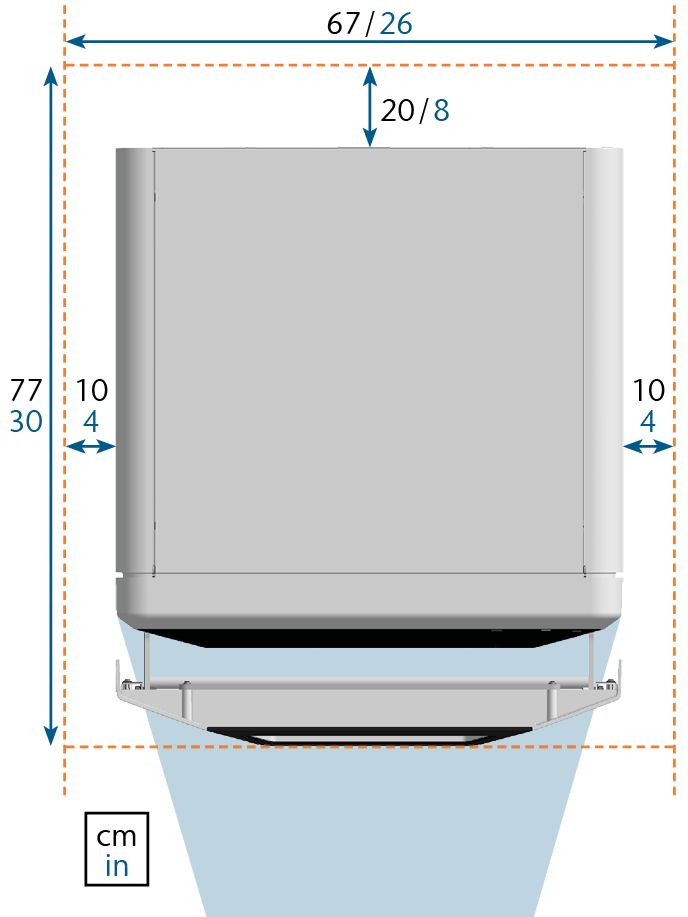

19. AVIS ! Veillez à ce que les distances de sécurité suivantes soient toujours respectées.





    Vue de dessus



    Zone bleue : Espace de travail

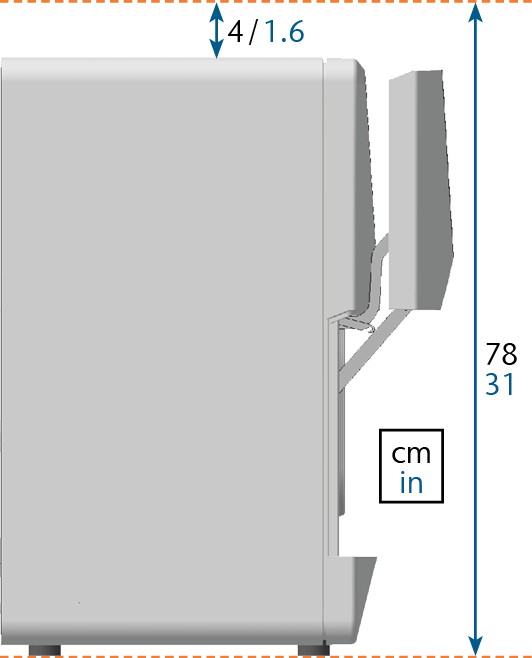

    Vue de côté





AVIS ! Endommagement du module d'axe A-B et de la broche par la rotation du module d'axe A-B

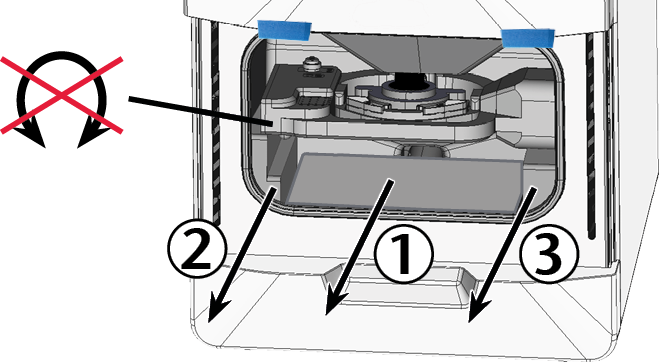

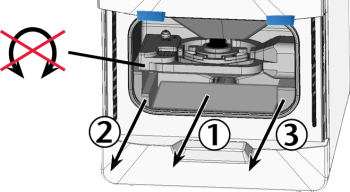

20. Retirez 5 pièces du verrou de transport de la chambre de travail, sans tourner le module d'axe A-B :

    1. Retirez les pièces centrales de haut en bas.

    2. Inclinez la pièce gauche vers l'intérieur et retirez-la. Retirez la pièce droite de la même manière.









• Dans la chambre de travail, il ne reste que le verrou de broche du porte-pièce comme faisant partie du verrou de transport.

  Retirez le verrou de broche lors de la mise en service.

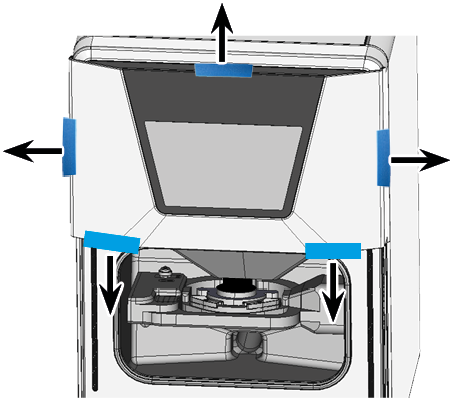

21. Retirez les buttoirs de porte de la chambre de travail.

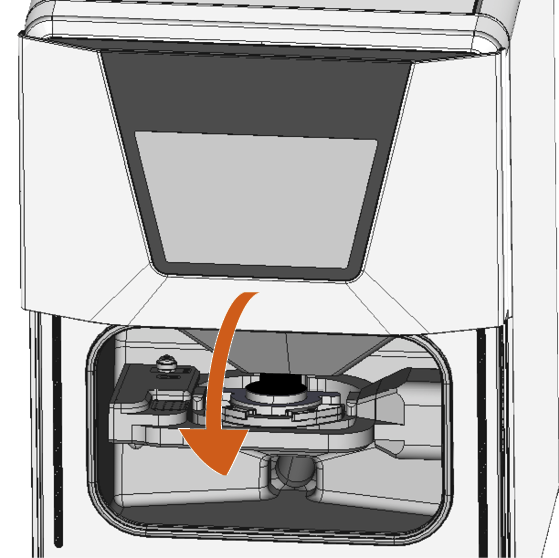

22. Fermez la porte de la chambre de travail.

    La mise en service n'est possible que si la porte de la chambre de travail est fermée.









• La porte de la chambre de travail est verrouillée. Vous ne pourrez la rouvrir qu’après l'installation.

  En cas d'urgence :  Ouverture d'urgence de la porte de la chambre de travail

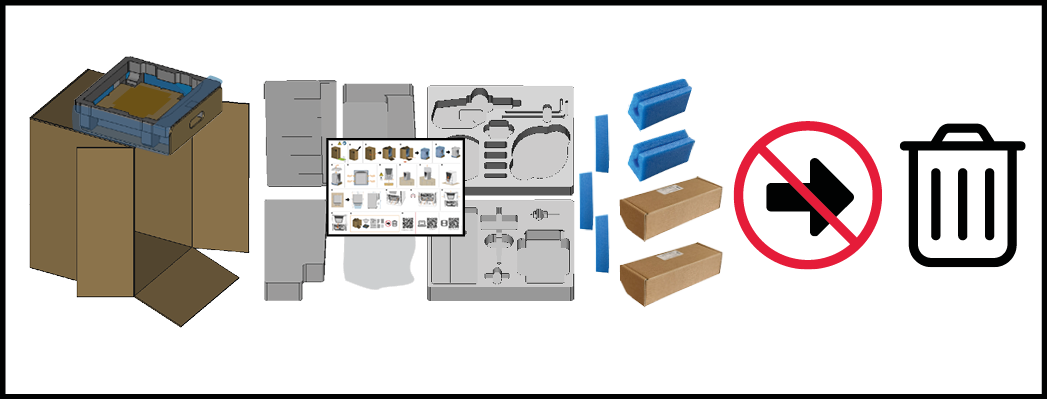

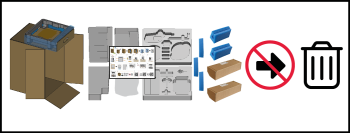

23. Conservez tous les éléments du verrou de transport et du set d'emballage pour des éventuels retours pour réparation.
