S'applique à : E4

Déballage et positionnement

Choisir le site d'installation

Le site d’installation doit respecter les valeurs limites et les exigences indiquées au chapitre Caractéristiques techniques.

Caractéristiques techniques

Déballer la machine

1. Placez le carton de transport sur une surface capable de supporter son poids.

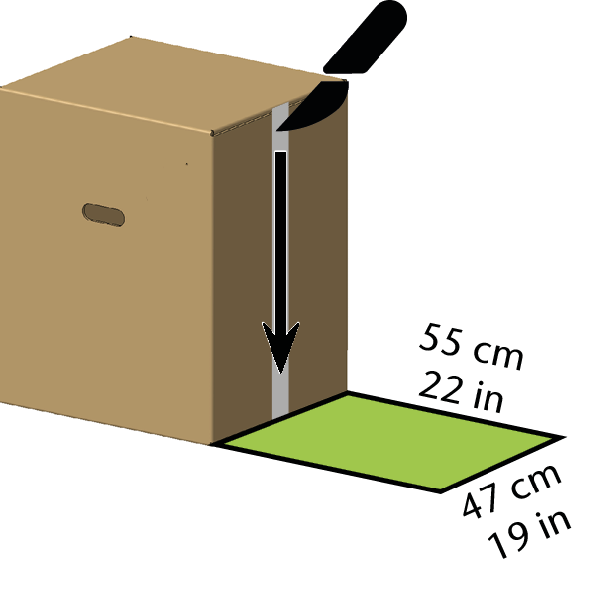

   Vous avez besoin d’un espace libre d’au moins 47 x 55 x 67 cm / 19 x 22 x 26 pouces (L/P/H) à l’avant du carton.

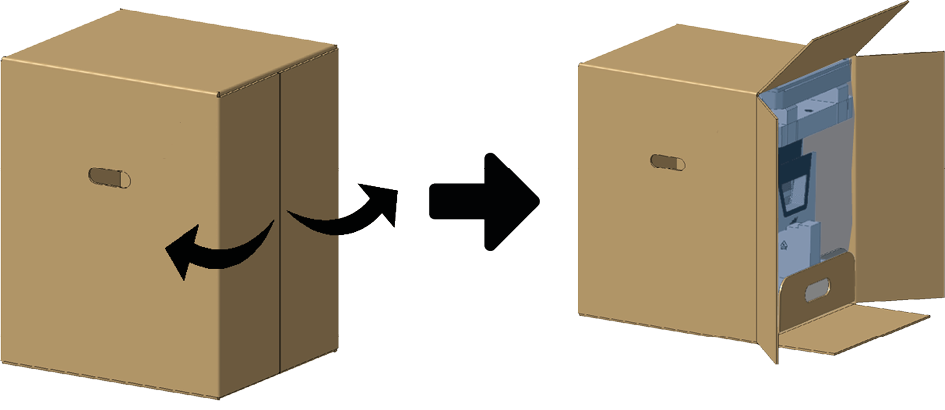

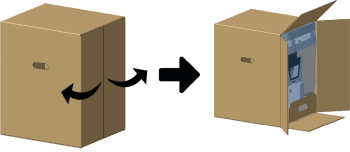

2. Coupez la fermeture du carton et ouvrez-le.









AVIS ! Dommages au boîtier lors du retrait

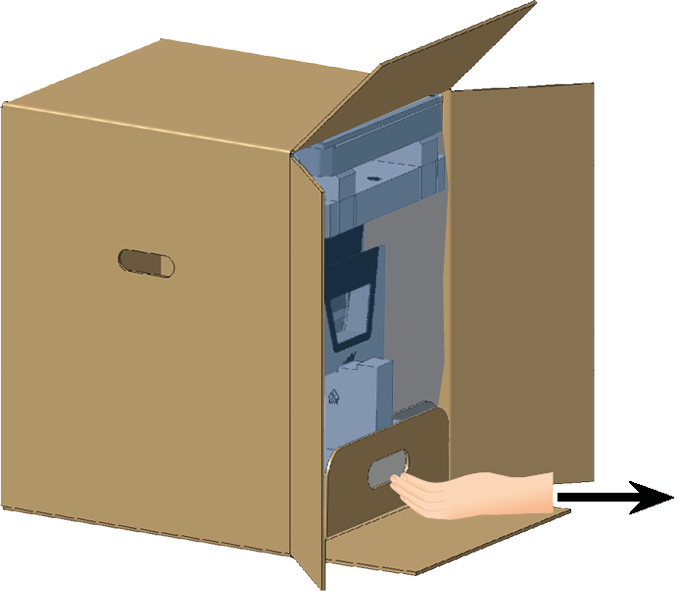

3. La machine est placée sur un insert séparé. Prenez l’insert par la poignée et retirez la machine du carton.

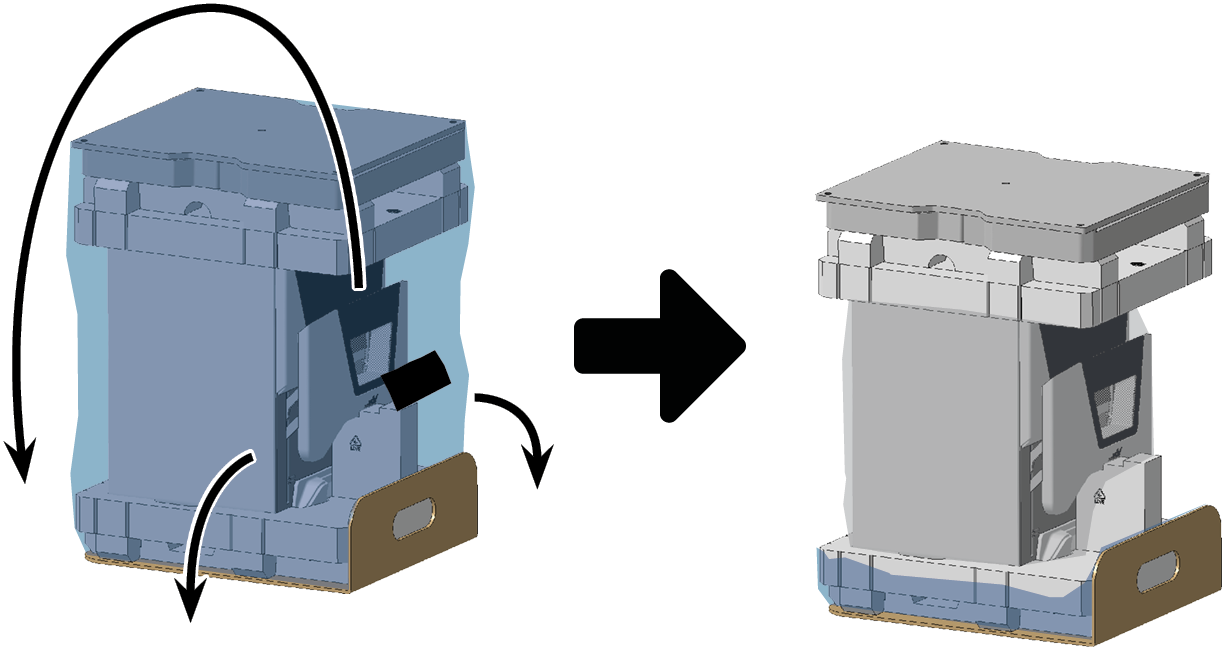

4. Coupez la fermeture du capot de protection de transport bleu situé à l'avant de la machine.

5. Tirez le capot de protection de transport de la machine vers l'arrière et poussez-le vers le bas sur tous les côtés jusqu'à ce que la partie supérieure du rembourrage inférieur soit dégagée.

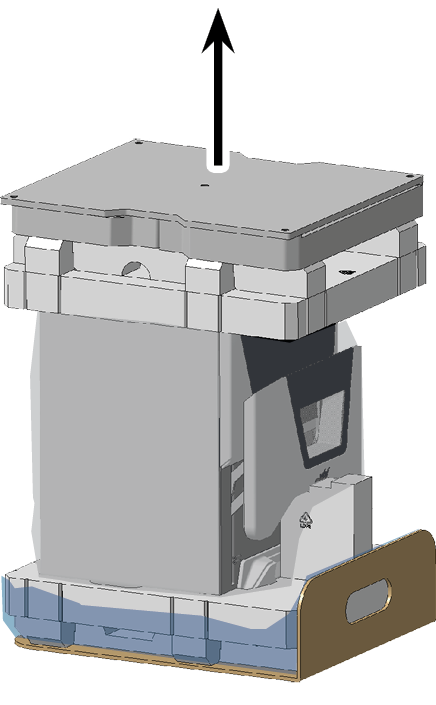

6. Retirez le rembourrage des accessoires de la machine.

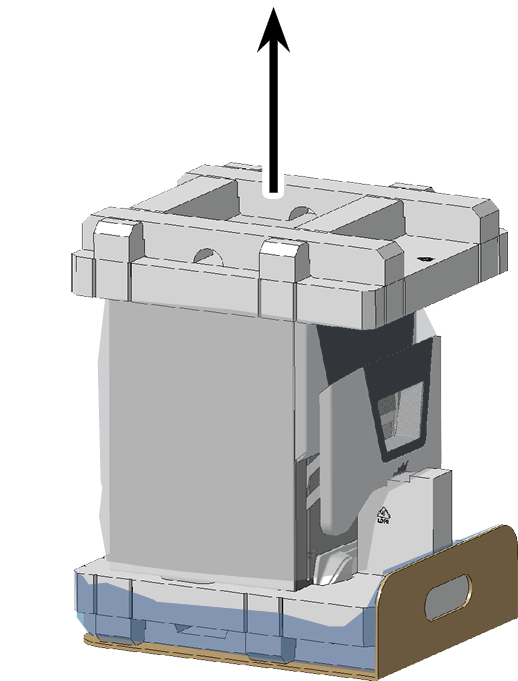

7. Retirez le rembourrage supérieur de la machine.

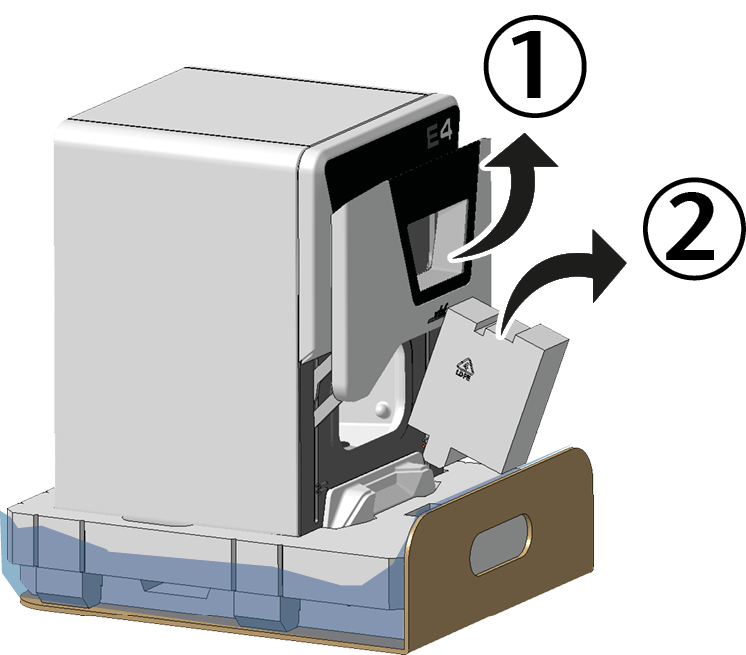

8. Ouvrez la porte de la chambre de travail.

9. Retirez le rembourrage d’appui situé sous la porte de la chambre de travail.

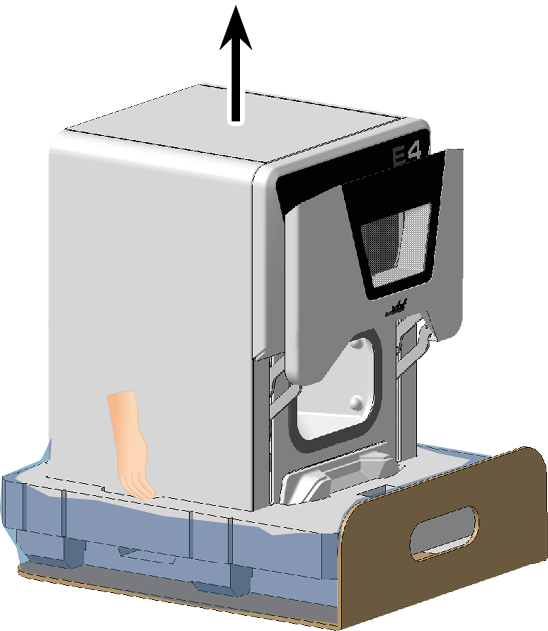

10. Saisissez les poignées encastrées gauche et droite du rembourrage inférieur.

    Glissez vos mains sous la machine jusqu'à ce que vous puissiez la saisir fermement.





11. Sortez la machine du rembourrage inférieur.

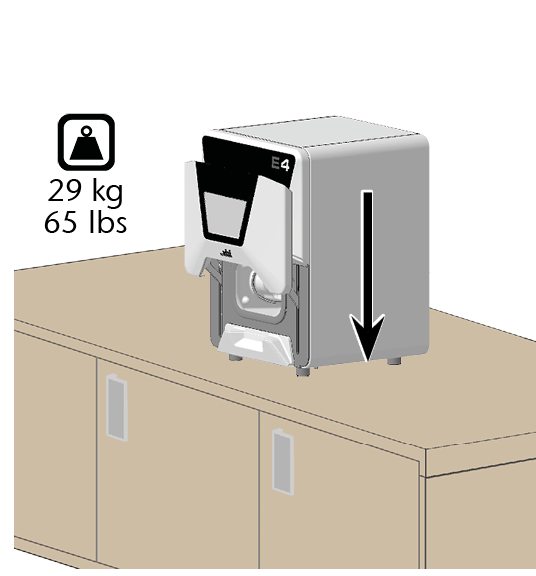

    1. Placez la machine sur une surface capable de supporter son poids.









    2. AVIS ! Veillez à ce que les distances de sécurité suivantes soient toujours respectées.

       Vue de dessus



       Zone bleue : Espace de travail

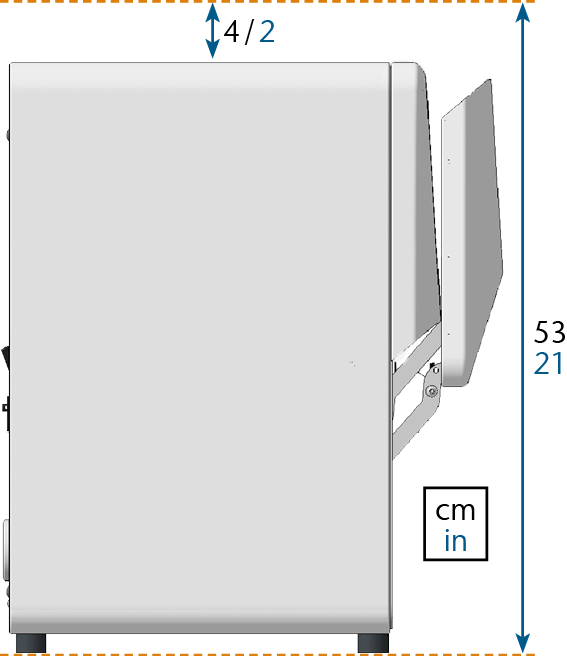

       Vue de côté

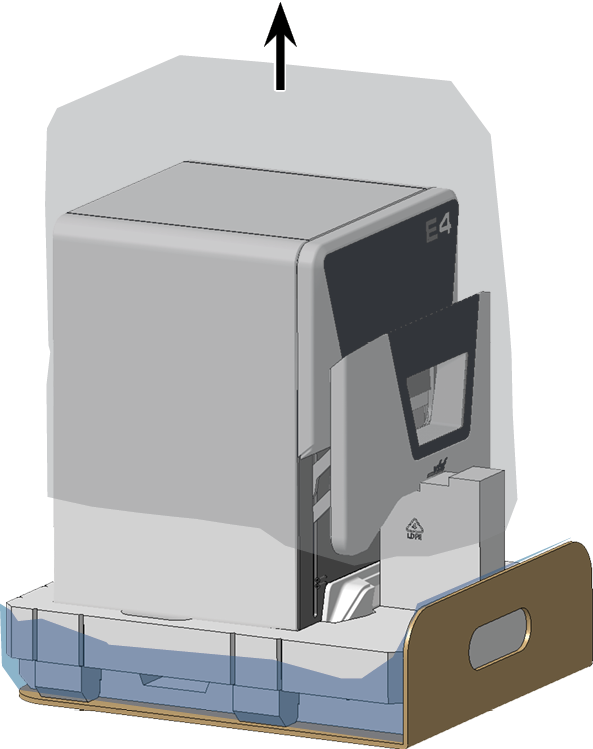

12. Tirez le capot de protection du boîtier vers le haut de la machine.

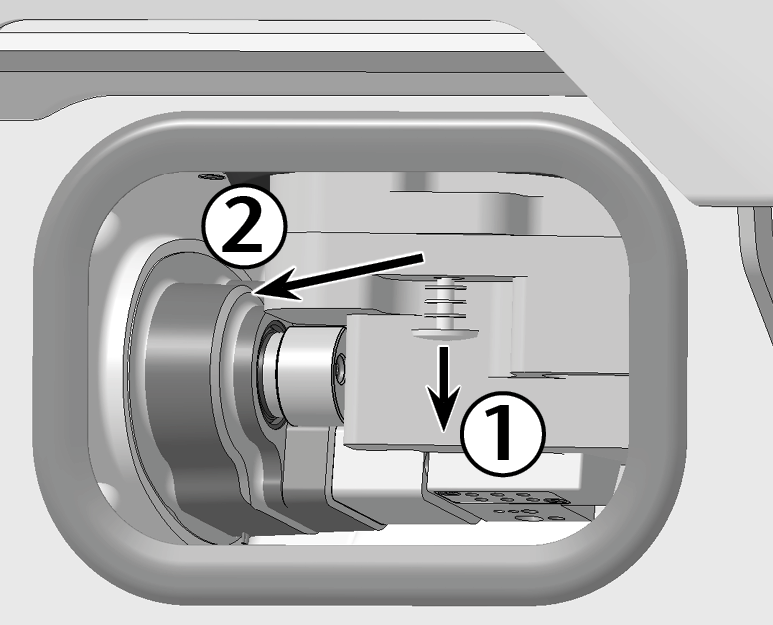

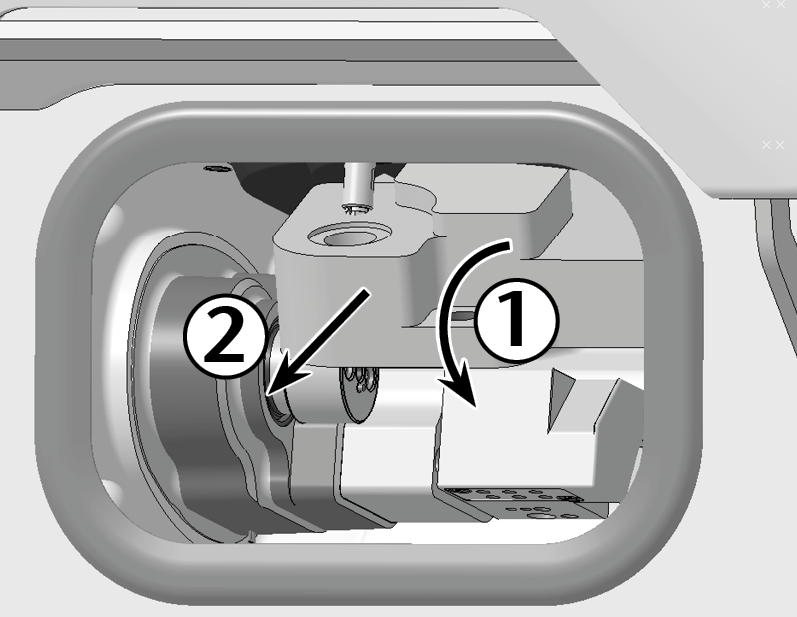

13. Retirez le verrou de transport de la chambre de travail :

    1. Poussez la cheville en plastique vers le bas pour la sortir du verrou de transport.

    2. Retirez la partie inférieure du verrou de transport de la machine.

    3. Penchez la partie supérieure vers le bas et retirez-la.

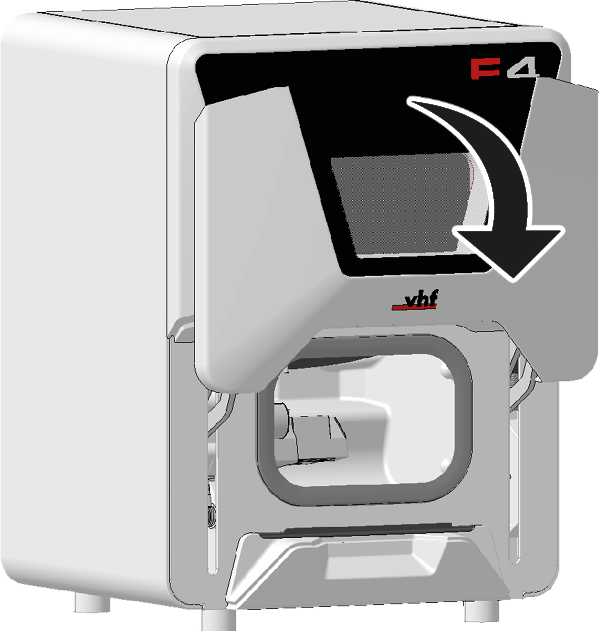

14. Fermez la porte de la chambre de travail.

    La mise en service n'est possible que si la porte de la chambre de travail est fermée.





• La porte de la chambre de travail est verrouillée. Vous ne pourrez la rouvrir qu’après l'installation.

  En cas d'urgence :  Ouverture d'urgence de la porte de la chambre de travail

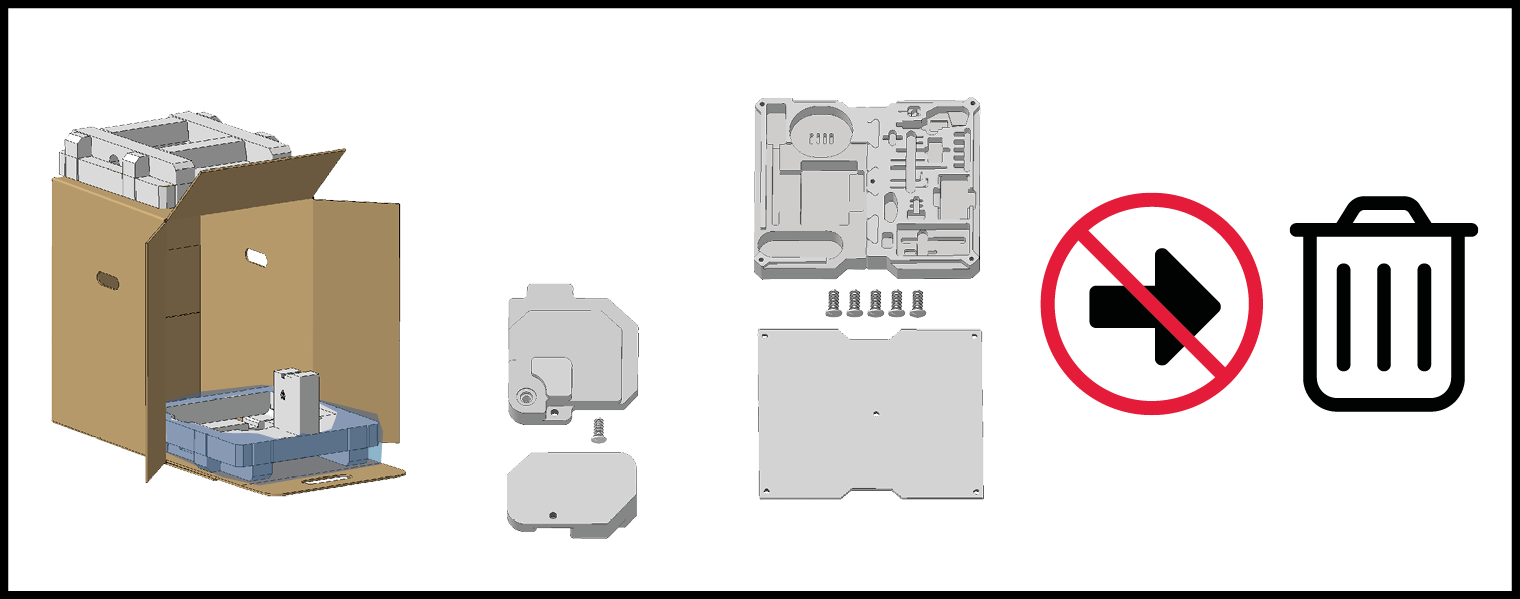

15. Conservez tous les éléments du verrou de transport et du set d'emballage pour des éventuels retours pour réparation.
