S'applique à : E4

Remplacer le tuyau d'aspiration de la pompe à liquide de refroidissement

1. Ayez à portée de main :

   1 x Tuyau d'aspiration de rechange



   1 x Tournevis à angle TX20





   1 x Clé de 10 mm





2. Éteignez la machine via l’interrupteur principal.

3. Débranchez la machine de toutes les lignes.





4. Retirez le panneau latéral gauche.

    Démonter et monter le boîtier de la machine

5. Retirez le réservoir de liquide de refroidissement de la machine.

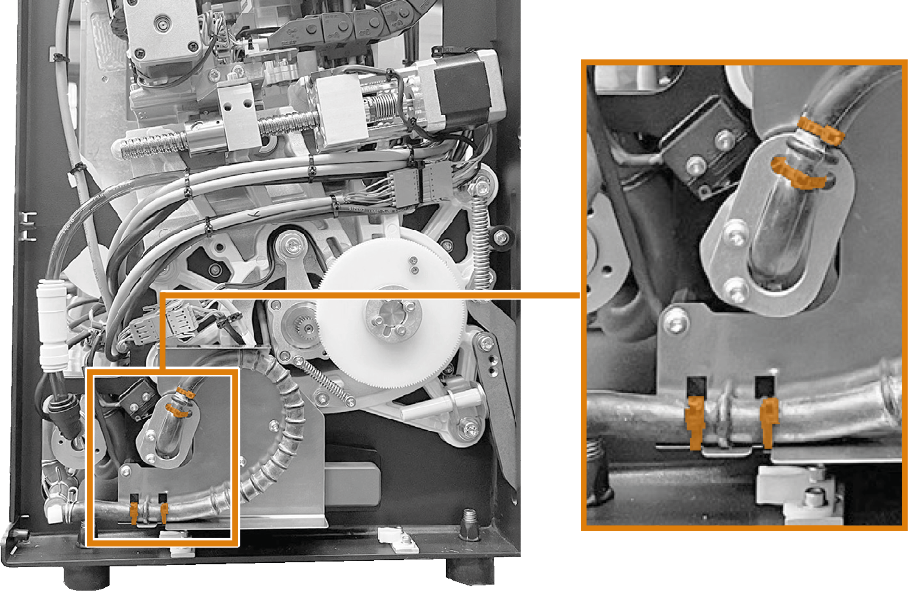

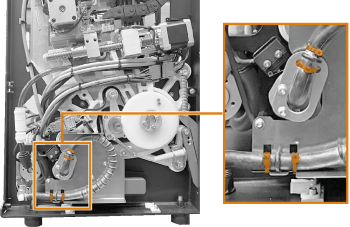

6. Coupez les 4 serre-câbles qui fixent le tuyau d'aspiration.

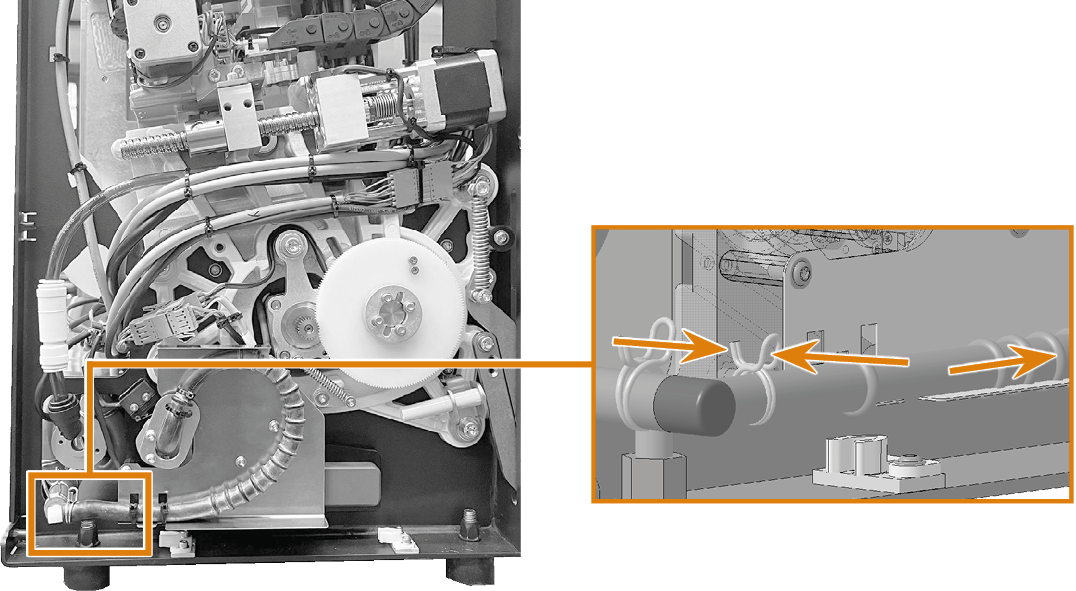

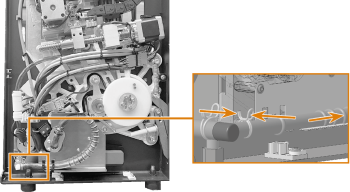

7. Comprimez les étriers du collier de serrage et retirez le tuyau d'aspiration du raccord de tuyau coudé. Recueillez le liquide qui s'écoule avec un chiffon.

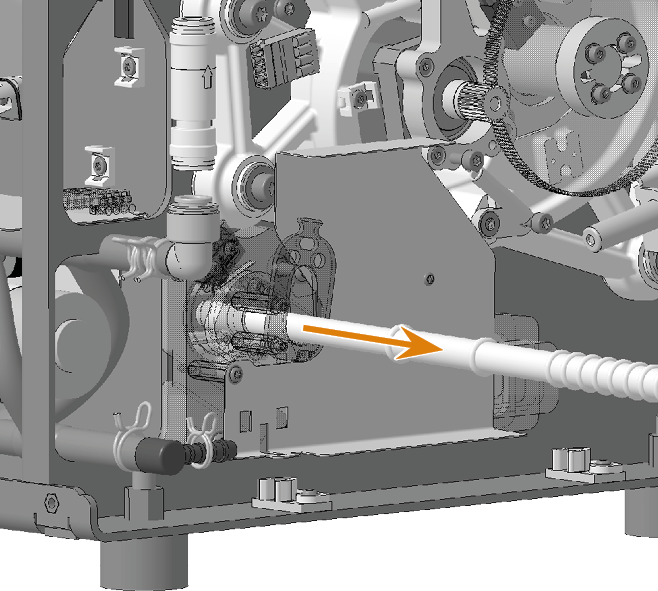

8. Retirez le tuyau d'aspiration du tube plongeur.

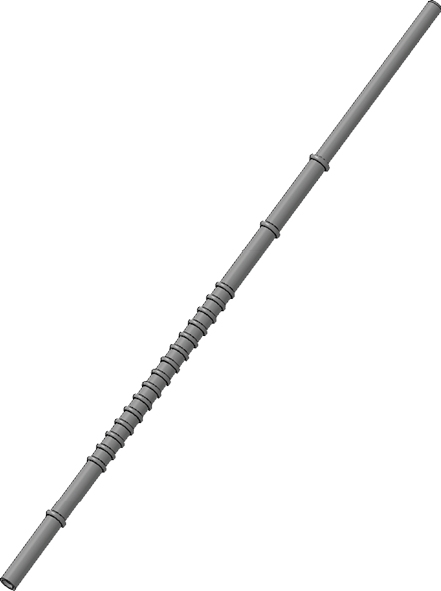

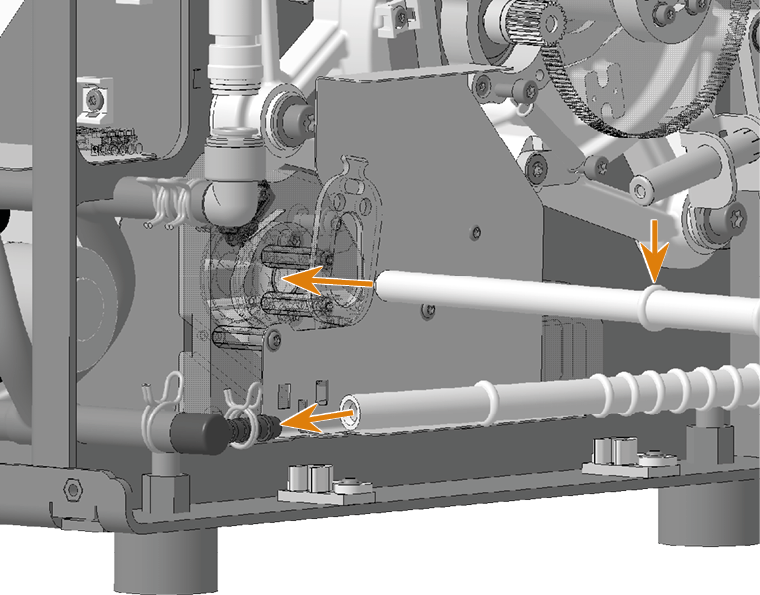

9. Prenez le tuyau d'aspiration de rechange. Introduisez le tuyau d'aspiration dans le tube plongeur jusqu'à épaississement.

10. Comprimez les étriers du collier de serrage et faites glisser le tuyau d'aspiration sur le raccord de tuyau coudé.

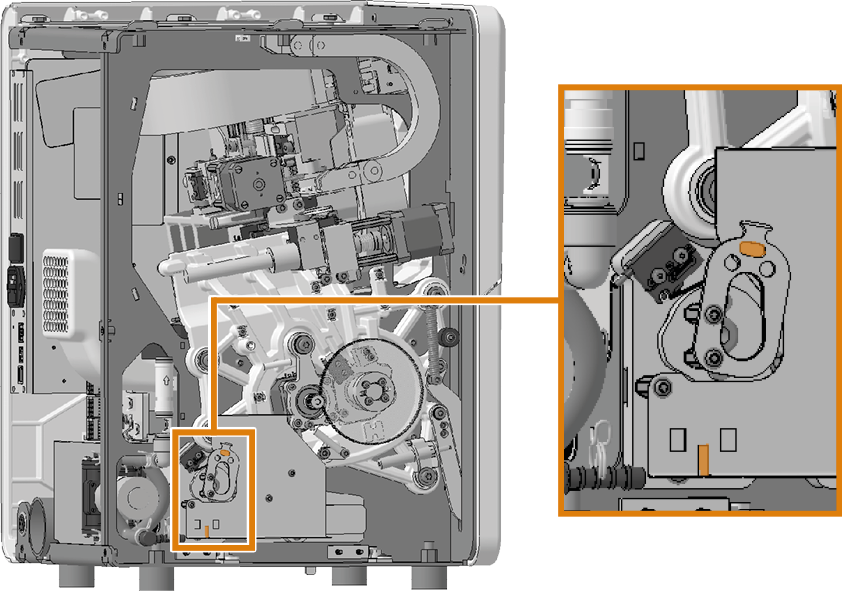

11. Fixez le tuyau d'aspiration à l'aide de 4 serre-câbles. Veillez à ce que les renflements du tuyau d'aspiration soient positionnés dans les encoches.









12. Assemblez le boîtier de la machine.

     Démonter et monter le boîtier de la machine
