S'applique à : E4

Remplacer le clapet anti-retour de la pompe à liquide de refroidissement

1. Ayez à portée de main :

   1 x clapet anti-retour de rechange





   1 x Tournevis à angle TX20





   1 x Clé de 10 mm





2. Éteignez la machine via l’interrupteur principal.

3. Débranchez la machine de toutes les lignes.





4. Retirez le panneau latéral gauche.

    Démonter et monter le boîtier de la machine

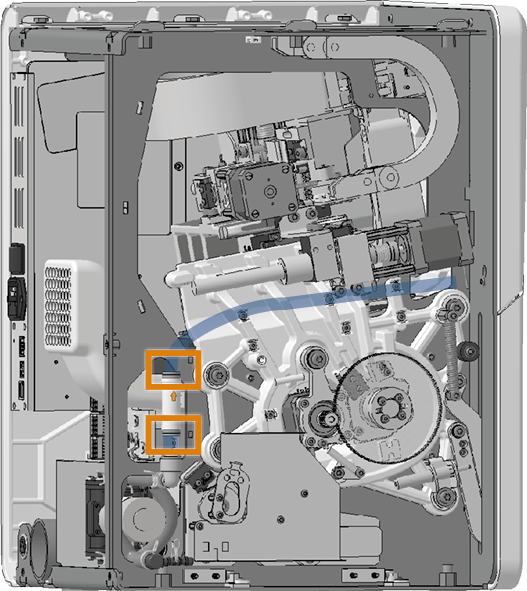

5. Séparez le clapet anti-retour des 2 tuyaux et jetez-le.

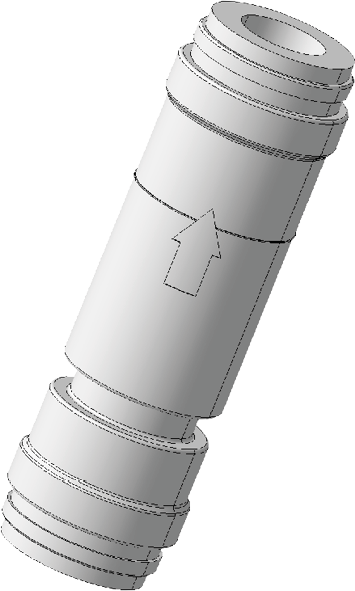

6. Prenez le clapet anti-retour de rechange.

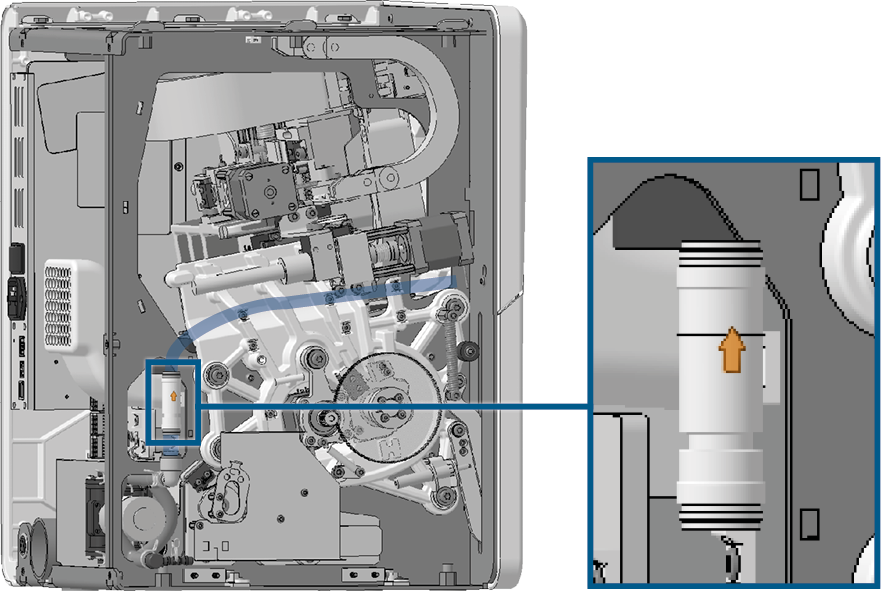

7. Raccordez-le aux 2 tuyaux. Veillez à ce que la flèche (marquée en orange) du clapet anti-retour (marqué en orange) soit dirigée vers le haut (dans le sens de l'écoulement).









8. Assemblez le boîtier de la machine.

    Démonter et monter le boîtier de la machine
