S'applique à : E3

Remplacer le tablier de pliage de l’axe Y

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

  1. Ayez à portée de main :

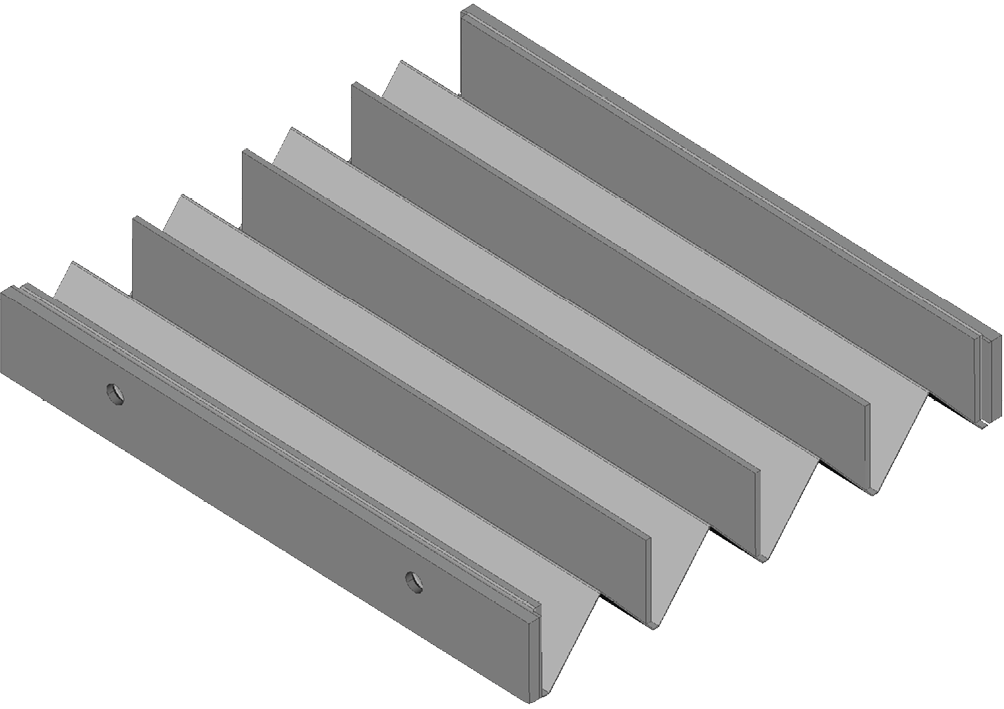

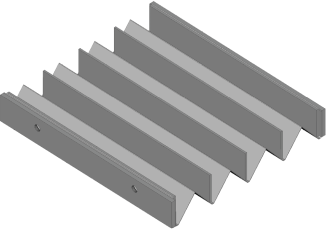

    • 1 x Tablier de pliage de rechange de l’axe Y, avec bandes Velcro



    • 1 x Tournevis à angle TX10

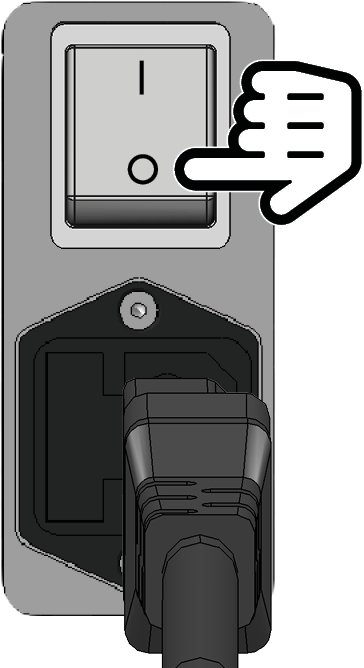

  2. Éteignez la machine via l’interrupteur principal.



  3. Débranchez la machine de toutes les lignes.

  4. Retirez le couvercle de service,

    Démonter et monter le boîtier de la machine

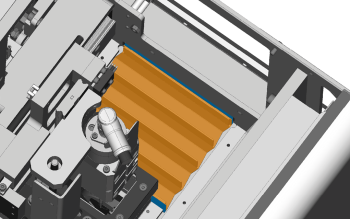

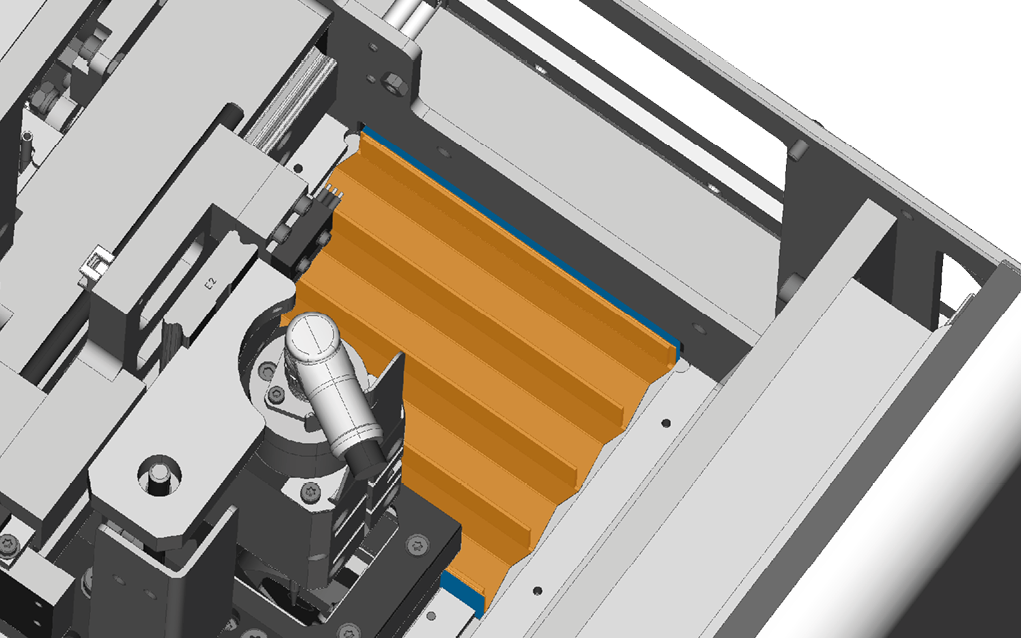

  5. Retirez le tablier de pliage (marqué en orange) des bandes velcro (marquées en bleu) sur l’axe Z et à l’avant de la machine.

    Les guides du tablier de pliage sont masqués pour une meilleure visibilité.



  6. Comprimez le tablier de pliage et retirez-le en biais de ses guides (marqués en vert).

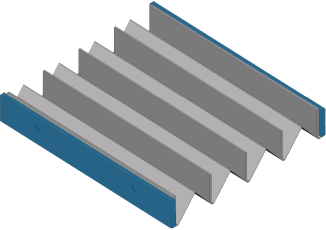

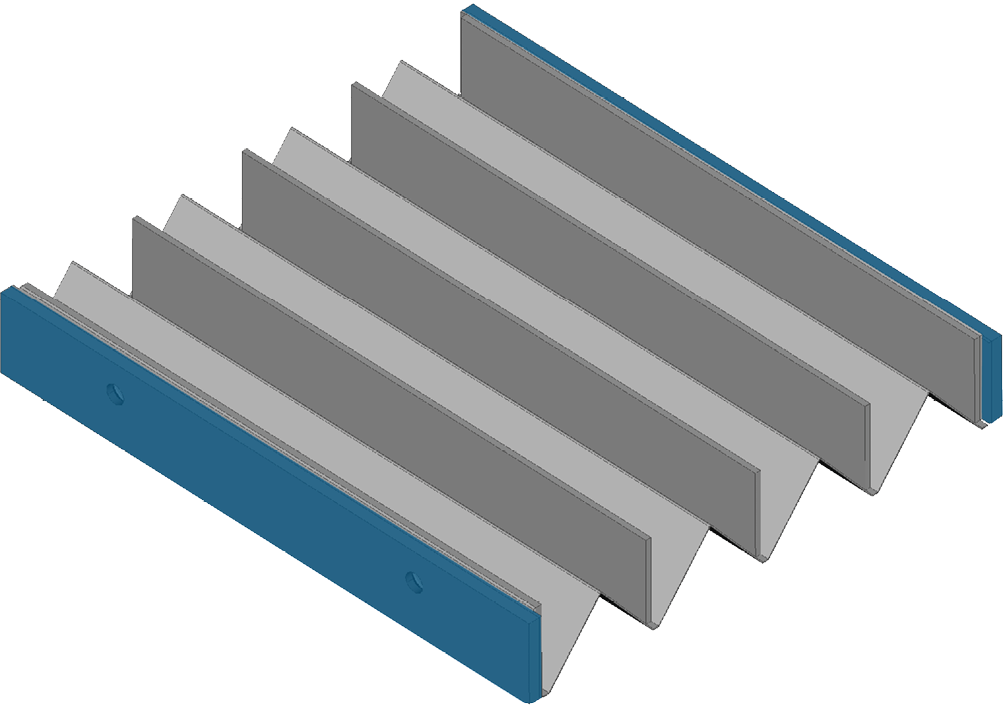

  7. Prenez le tablier de pliage de rechange à la main et retirez les deux bandes Velcro (marquées en bleu) du tablier de pliage. Si nécessaire, utilisez les bandes Velcro en remplacement des bandes Velcro défectueuses dans la machine, sinon jetez-les.



  8. Fixez le tablier de pliage dans la machine :

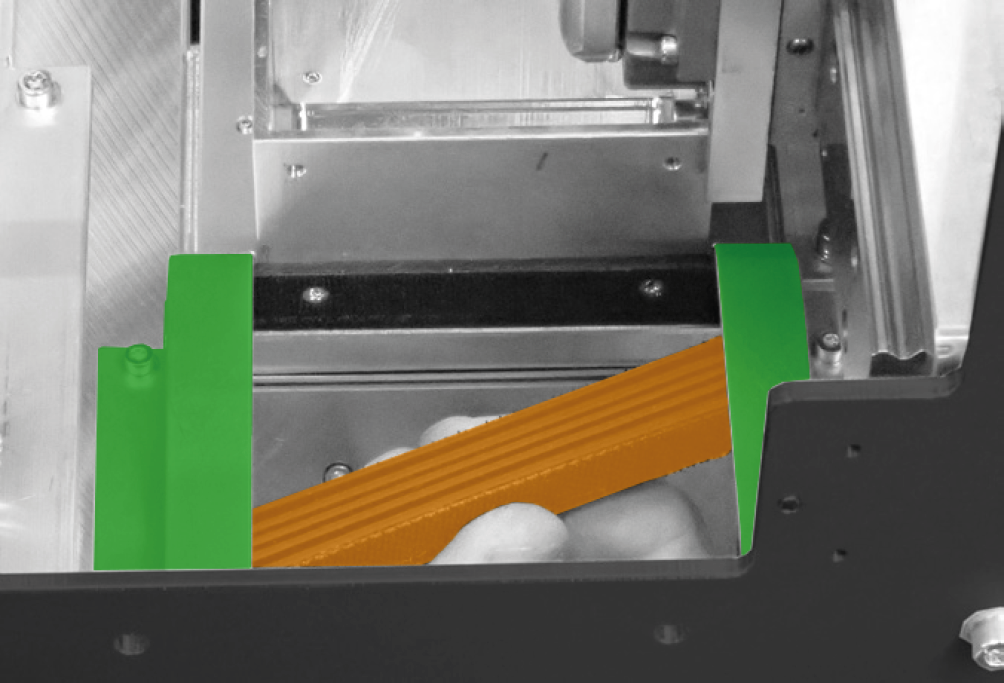

    1. Comprimez le tablier de pliage (marqué en orange) et insérez-le en biais dans ses guides (marqués en vert).



    2. Dépliez le tablier de pliage et appuyez les extrémités sur les bandes Velcro (marquées en bleu).

      Les guides du tablier de pliage sont masqués pour une meilleure visibilité.



  9. Assemblez complètement le boîtier de la machine.

    Démonter et monter le boîtier de la machine
