S'applique à : E3

Nettoyer la pince de serrage de broche

AVIS

Endommager la broche lors du nettoyage à l'air comprimé

Si vous nettoyez la pince de serrage avec de l'air comprimé, les roulements de la broche peuvent être endommagés.

  • Nettoyez la pince de serrage exclusivement à l’aide du kit d’entretien adapté.

Cette description s'applique au nettoyage et au remplacement de la pince de serrage. Évitez de nettoyer une nouvelle pince de serrage à l’aide d’une brosse avant de la monter.

  1. Préparez les articles suivants des accessoires de la machine :

    • Clé de serrage

    • Clé à fourche

    • Cône de nettoyage

    • Brosse de nettoyage pour pince de serrage

    2. Regardez la vidéo

    Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

  2. Déplacez les axes en position de changement d'outil en sélectionnant l'icône illustrée dans l'affichage Usinage dans DentalCNC.

  3. ATTENTION !Portez des gants.

  4. Ouvrez la porte de la chambre de travail.

  5. Retirez l'outil de la pince de serrage.

    Retirer les outils de la pince de serrage

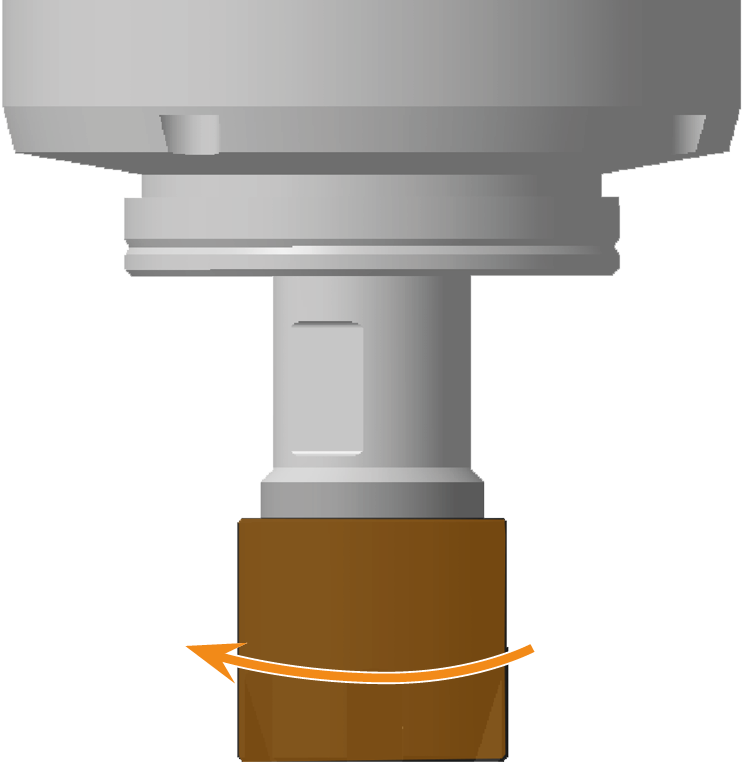

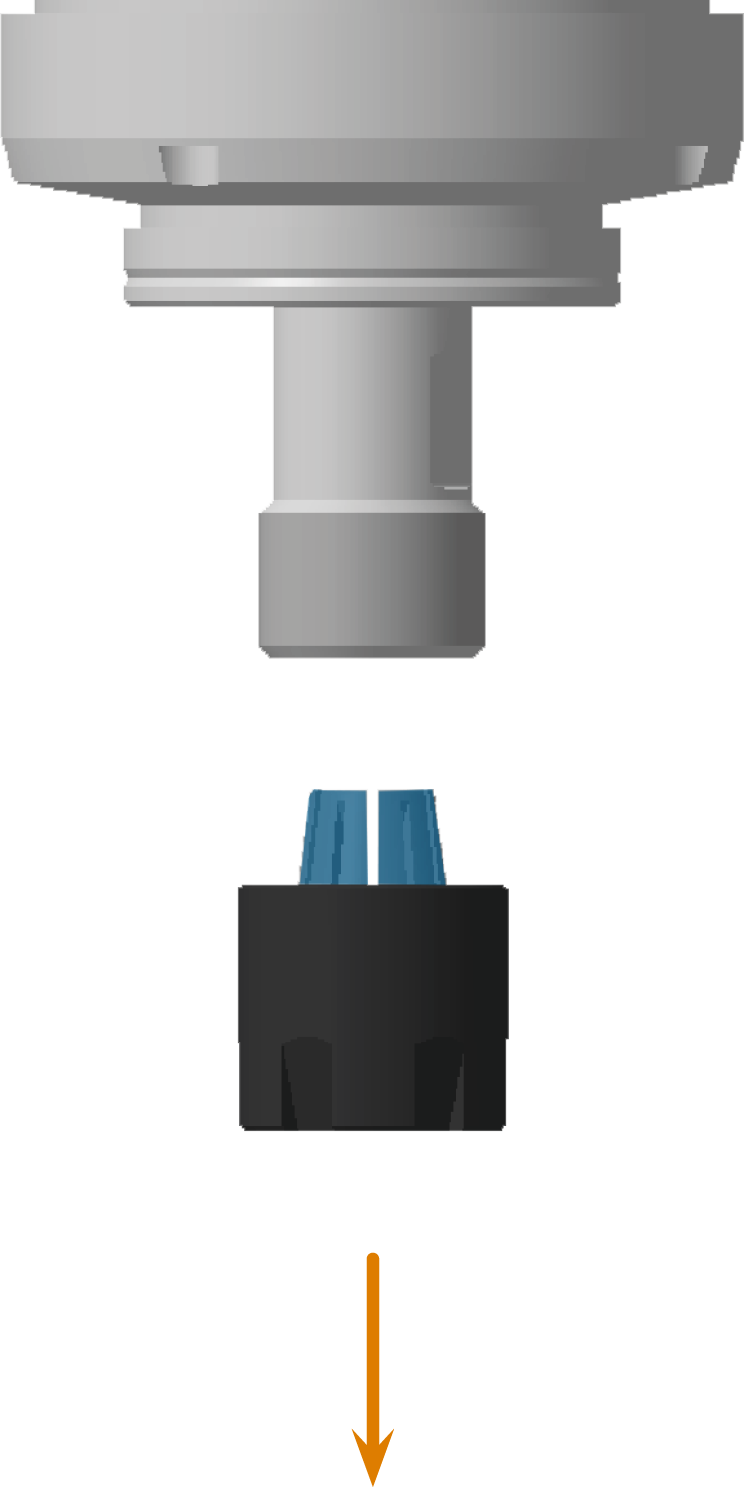

  6. Tournez l’écrou de serrage (marqué en orange) dans le sens antihoraire pour le faire descendre complètement de la broche et retirez-le de la machine avec la pince de serrage (marquée en bleu).





  7. Mettez de côté la pince et l'écrou de serrage, mais gardez-les à portée de main.

  8. Nettoyez le cône intérieur de la broche à l’aide du cône de nettoyage.

    9. Nettoyer le cône intérieur de la broche

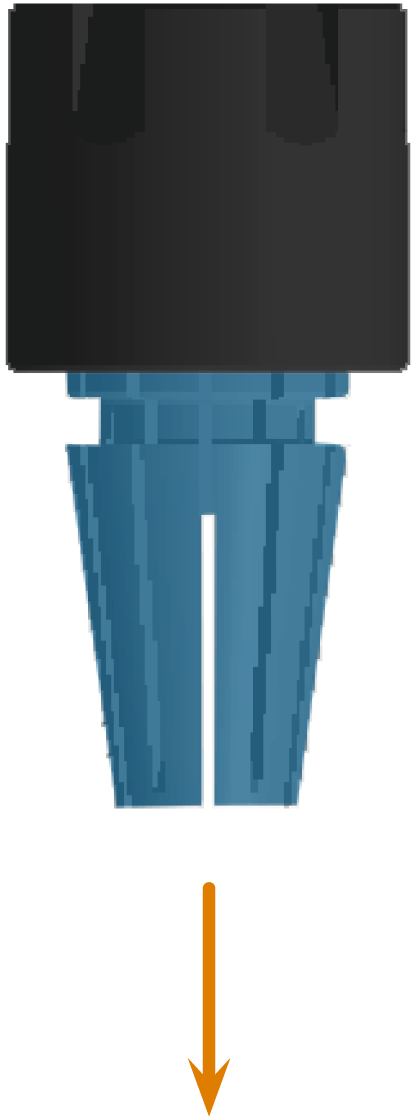

  9. Retirez la pince de serrage (marquée en bleu) de l'écrou de serrage.



  10. Nettoyez la pince de serrage avec la brosse de nettoyage :

    1. Insérez la brosse dans la pince de serrage jusqu’à ce que l’extrémité de la brosse et l’extrémité de la pince de serrage soient alignées.

      2. Extrémité de la brosse marquée d’une ligne verticale orange

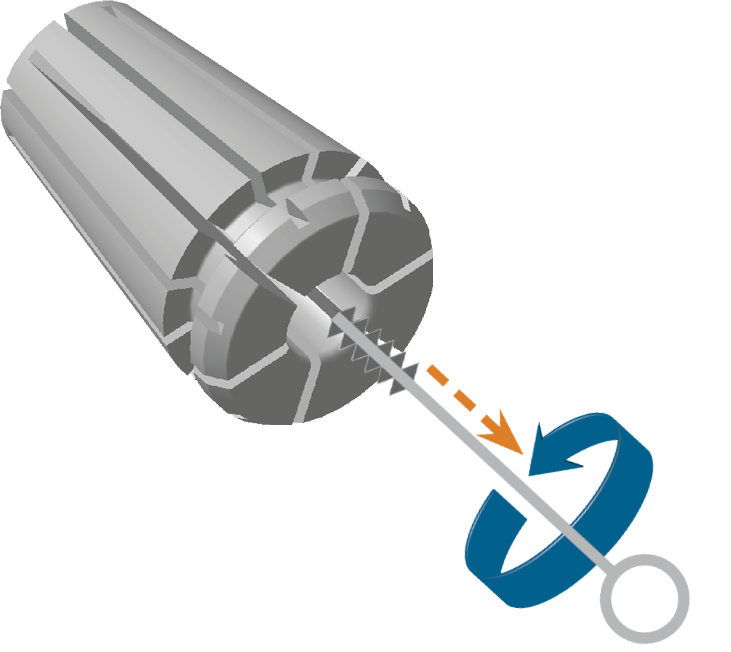

    2. Retirez rapidement la brosse de la pince de serrage en la tournant.

      Nettoyer la pince de serrage

    3. Répétez les 2 dernières étapes plusieurs fois.

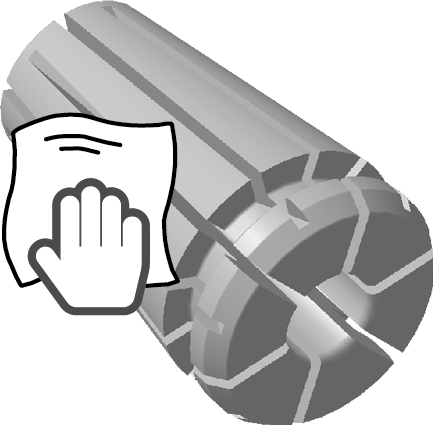

  11. Nettoyez soigneusement toute la surface extérieure de la pince de serrage avec un chiffon propre et sec.

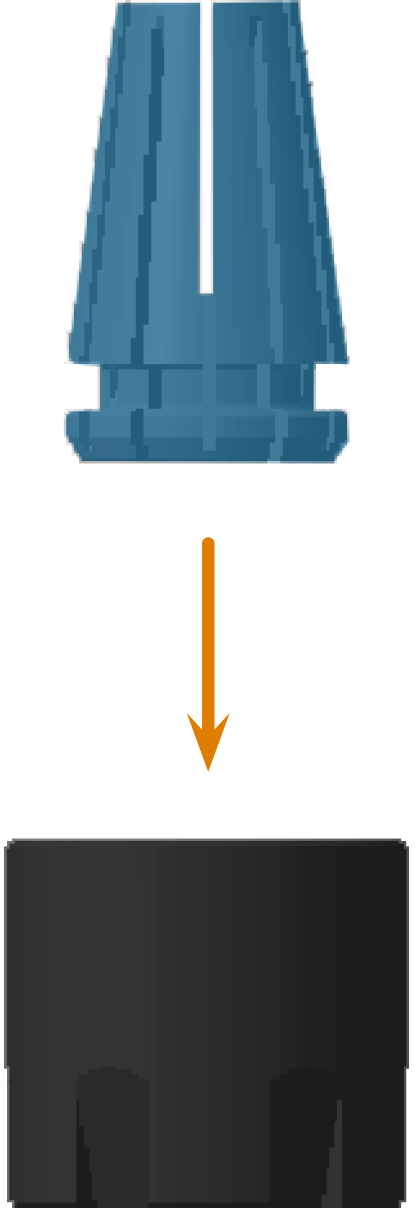

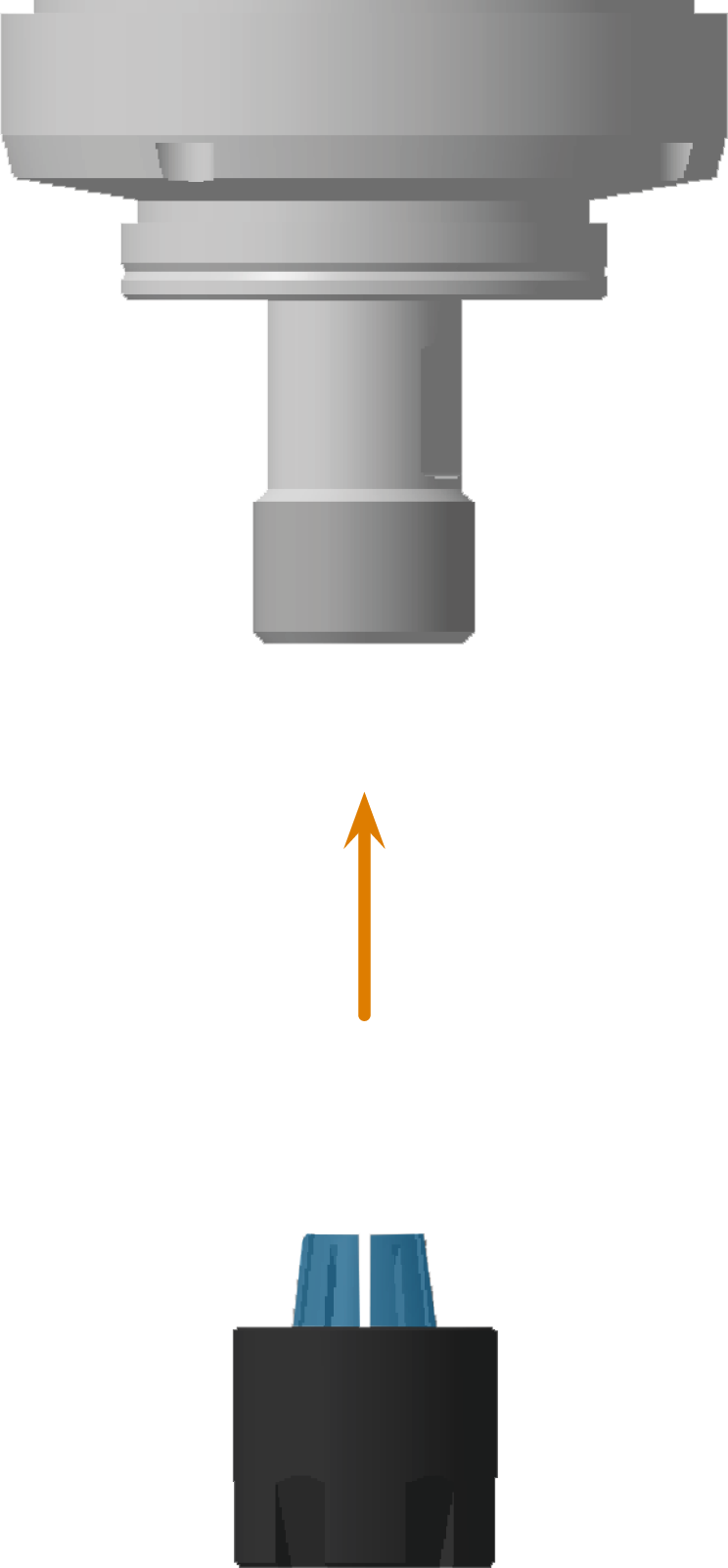

  12. Placez la pince de serrage (marquée en bleu) dans l’écrou de serrage et tournez l’écrou de serrage (marqué en orange) à la main (environ 1 tour dans le sens horaire) sur la broche.

    AVIS ! Tournez l'écrou de serrage jusqu'à ce qu'il soit fixé à la broche. Ne serrez jamais l'écrou de serrage à fond si aucun outil n’est utilisé.







  13. Remettez l'outil dans la pince de serrage.

    Insérer les outils dans la pince de serrage

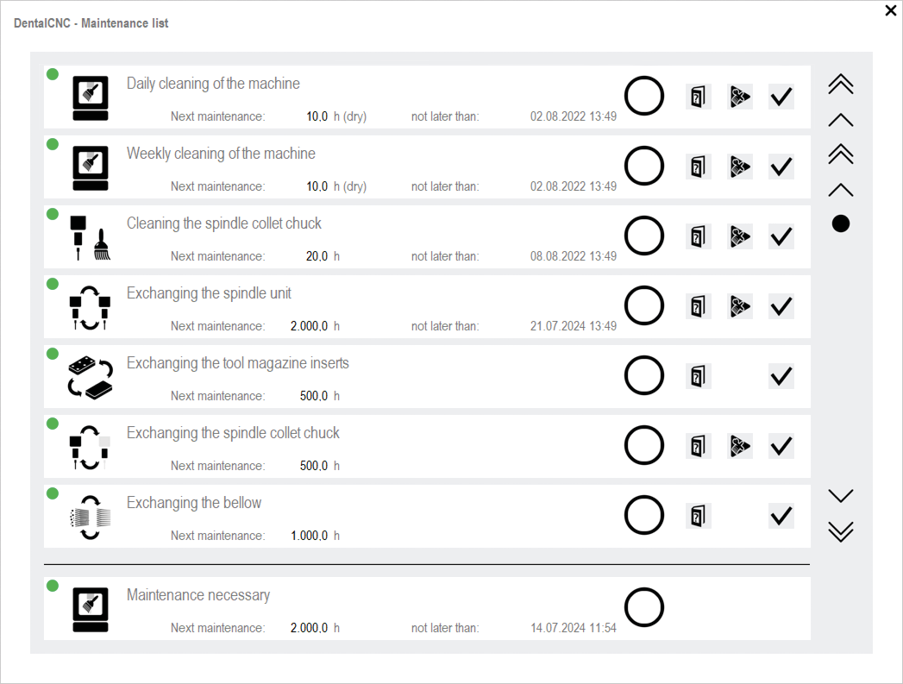

  14. Ouvrez la fenêtre de la section Entretien avec l'icône suivante dans la barre d'icônes principale :





  15. Sélectionnez l'icône illustrée pour l'entrée Nettoyer la pince de serrage de broche.
