- S'applique à : DentalCNC 8.10

Usinage de plusieurs tâches à l’aide du changeur de pièces brutes

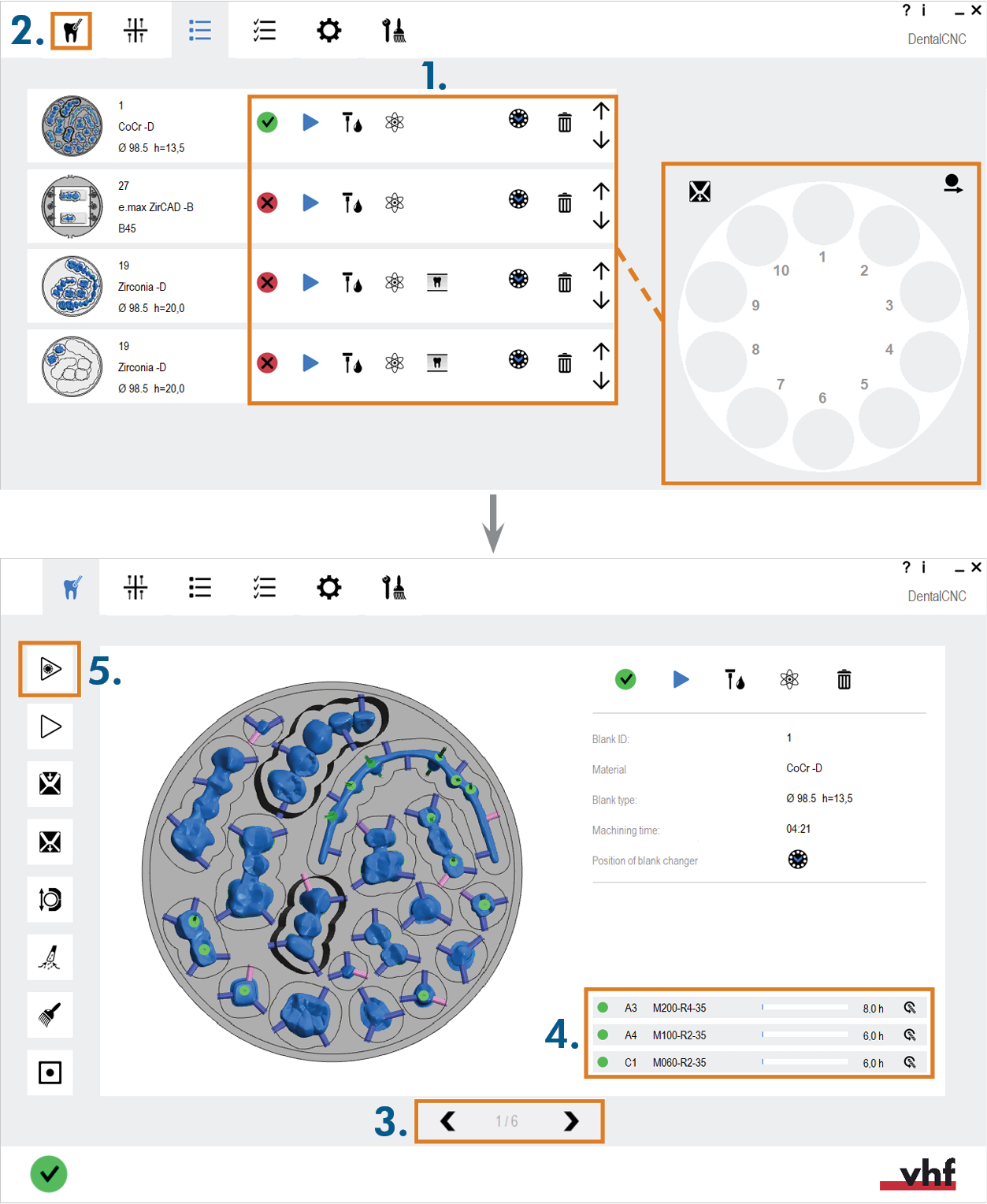

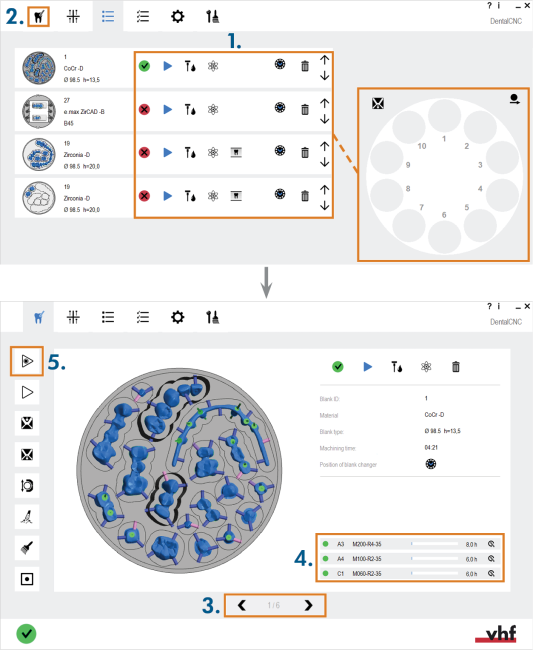

Comment démarrer l'usinage ? Comment traiter différentes tâches avec le changeur de pièces brutes ?

Étape 1 : Spécifiez les paramètres d'usinage pour chaque tâche

1. Activez tous les tâches que vous voulez usiner. Désactivez tous les autres tâches.


L'icône pour activer/désactiver l'usinage d'une tâche

L'icône indique l'état actuel :



Tâche désactivée



Tâche activée

• L'icône suivante change également d'état (mais consultez l'étape 7 de cette procédure ci-dessous).



L'icône indiquant si la tâche sera usinée, et si cela est possible

2. Pour savoir si la tâche est une tâche à sec ou en milieu humide, vérifiez l'icône suivante :



   L'icône indiquant si l'usinage en milieu humide est activé pour la tâche



   Usinage en milieu humide désactivé



   Usinage en milieu humide activé

3. Pour savoir si l'ioniseur des machines correspondantes sera utilisé pour la tâche, vérifiez l'icône suivante.



   L'icône indiquant si l'ioniseur est activé pour la tâche



   Ioniseur désactivé



   Ioniseur activé

Vous pouvez activer et désactiver l'ioniseur pour certains modèles de machines.  Ioniseur activé

4. Affectez la tâche à un logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. :

1. Ouvrez la liste déroulante avec l'icône correspondante.
2. Sélectionnez l'icône représentant le logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. souhaité.

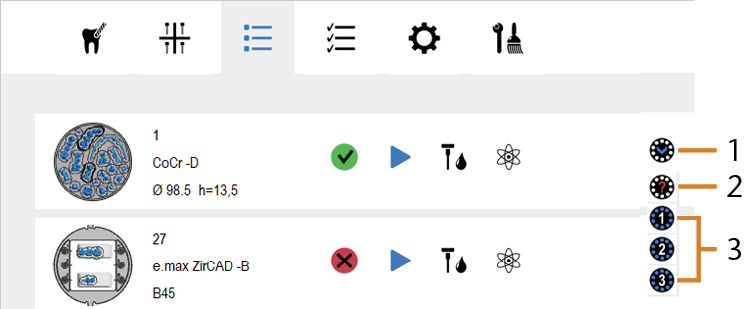

   Choisir un emplacement dans le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.

   1. Icône pour ouvrir les listes avec des logements du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.
   2. Icône pour désaffecter la tâche
   3. Icônes permettant d'affecter la tâche dans le logement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. portant le numéro affiché

Ne jamais assigner plusieurs tâches avec différents identificateurs au même logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.. Si vous le faites, la machine exécutera toutes les tâches assignées en utilisant la même pièce brute et la détruira dans le processus. De plus, les outils peuvent se briser.



Diagramme : Affectation incorrecte de tâches avec des ID différents à 1 emplacement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.

• Voici ce qui se produit :
1. Le numéro du logement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. assignée s'affiche dans la ligne correspondante de la liste des tâches.
2. Une vignette de la tâche assignée s'affiche dans le cercle du logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..

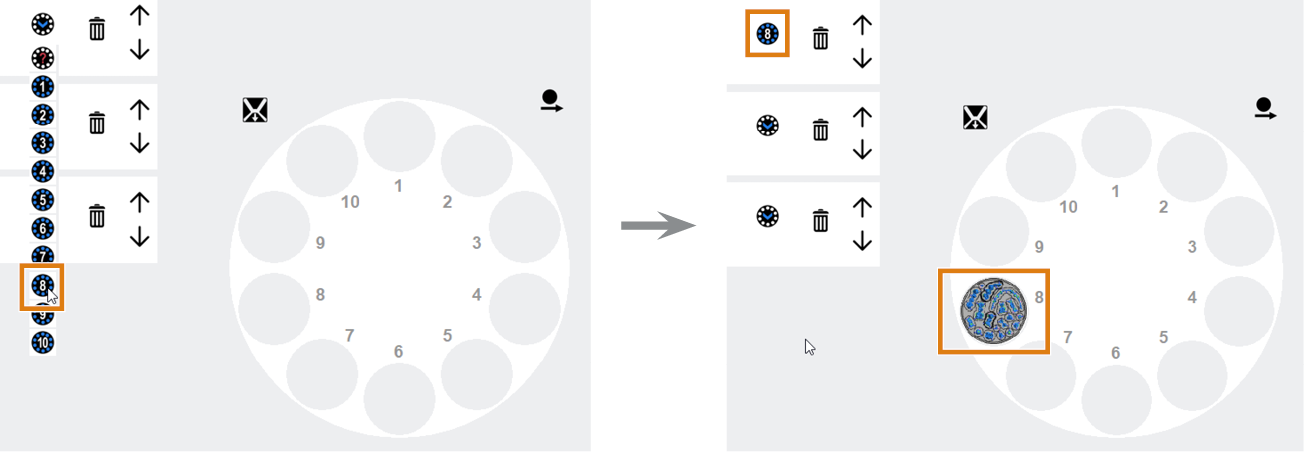

Exemple : Affectation d'une tâche dans le logement 8 du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. ; toutes les zones concernées sont marquées en orange

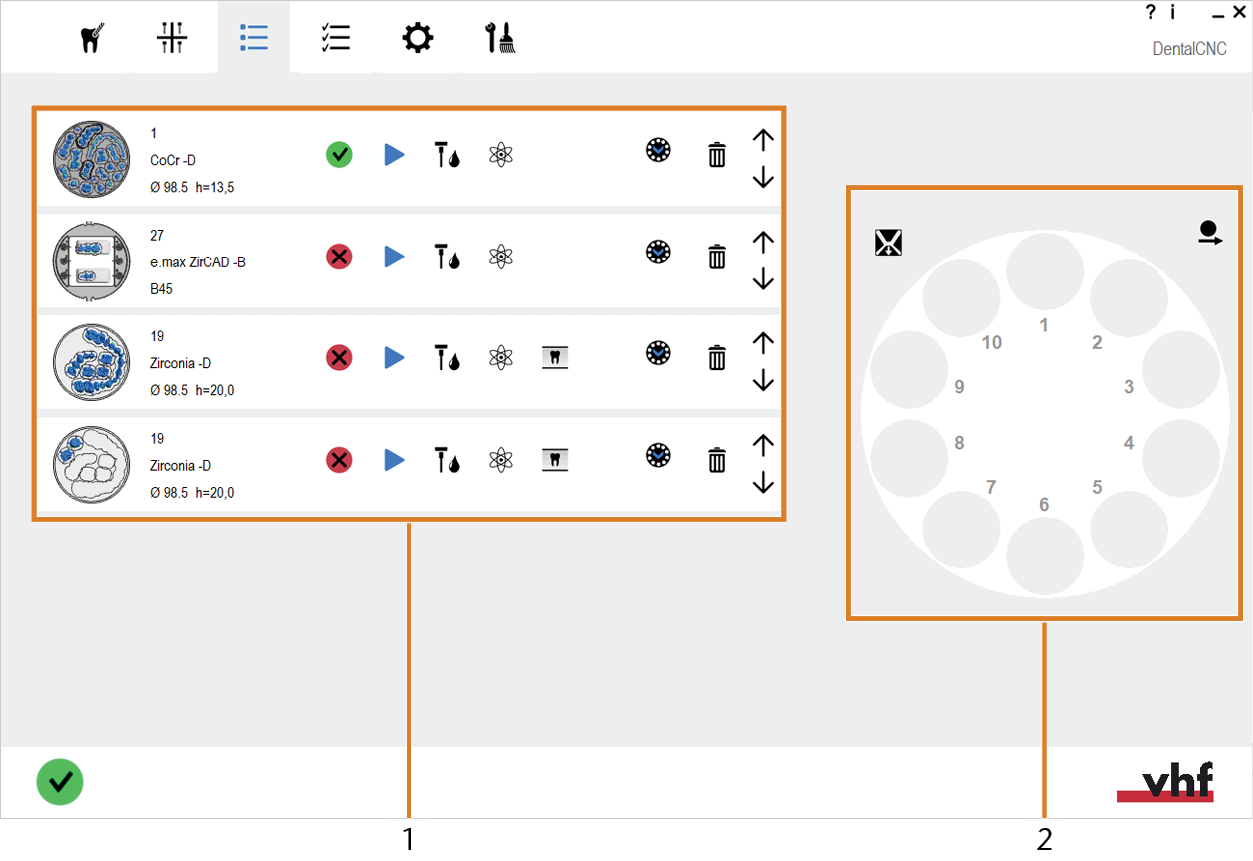

Les tâches restent affectées à leur logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. après l'usinage. Nous vous recommandons de les désaffecter dès que vous retirez la pièce brute du magasin. Consulter cette figure

5. Fortement recommandé : installer la pièce brute physique qui sera utilisée pour usiner la tâche que vous venez d'affecter à l’emplacement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. sélectionné.

   L'affectation des tâches et le montage de la pièce physique correspondante directement après permet d'éviter les erreurs.

1. S2 / S5 : Fermez la porte du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..

2. Dans l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique., sélectionnez la vignette de la pièce brute.



   Choisir un emplacement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.

• Voici ce qui se produit :

1. Le logement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. sélectionné se met en position de changement.

2. Le numéro correspondant dans l'illustration du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. est mis en surbrillance.

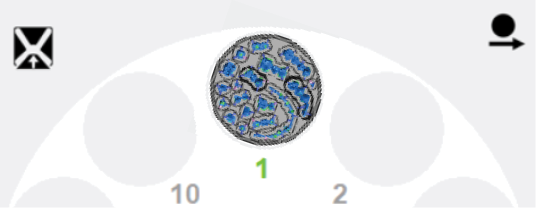

   Exemple : La pièce brute dans le logement 1 a été mise en position de changement

3. R5 : Le rabat du compartiment multifonction s'ouvre.

3. S2 / S5 : Ouvrez la porte du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..

4. Montez une pièce brute appropriée à la position de changement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. comme décrit dans le mode d'emploi de la machine.

Utilisez toujours le logement à la position de changement pour monter et démonter les pièces brutes même si d'autres logements sont accessibles.

6. Ajustez l’ordre d'usinage en déplaçant les entrées de la liste de tâches vers le haut et vers le bas.

   Pour cela, sélectionnez les flèches à la fin de chaque ligne :



   Les flèches pour déplacer les entrées vers le haut et vers le bas

• Les tâches seront usinées de haut en bas.



  Exemple : Déplacement de l'entrée supérieure vers le bas ; icône sélectionnée marquée en orange

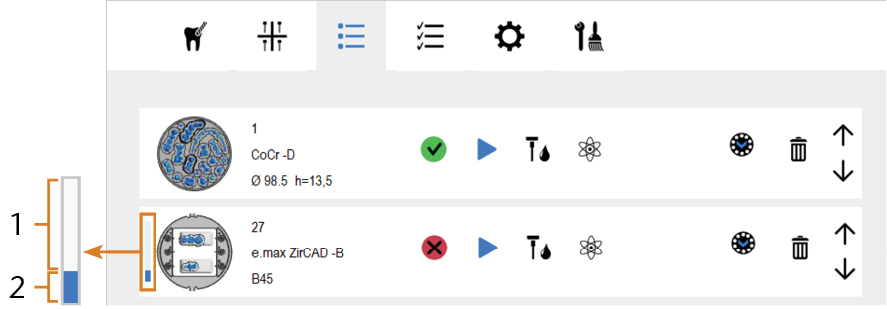

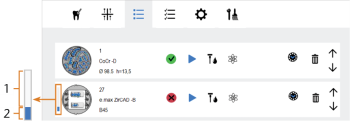

7. Vérifiez si la tâche peut être usinée.



   L'icône indiquant si la tâche peut être usinée



   La tâche peut être usinée



   Au moins un outil requis ne se trouve pas dans le magasin d'outils virtuel et/ou sa durée de vie est insuffisante



   La tâche est désactivée

Étape 2 : Ouvrez la vue Usinage

• Ouvrez la vue usinage avec l'icône suivante dans la barre d'icônes principale :

Étape 3 : Sélectionnez les tâches dont les paramètres d'outils sont incorrects pour les corriger

Vous devez corriger les paramètres de l'outil pour chaque tâche qui ne peut pas être usinée. Pour cela, vous devez sélectionner chaque tâche dans la vue Usinage.

• Utilisez les flèches [1] et [3] pour sélectionner la tâche souhaitée :



Éléments de commande pour la sélection des tâches

1. Aller vers la tâche précédente dans la liste des tâches

2. Numéro de la tâche actuelle/numéro de la dernière tâche dans la liste des tâches

3. Aller à la tâche suivante dans la liste des tâches

Étape 4 : Corrigez les paramètres de l'outil selon vos besoins

DentalCNC fait la liste de tous les outils nécessaires à la tâche, y compris les valeurs de durée de vie des outils, dans le coin inférieur droit de la vue Usinage.

Les outils de remplacement ne figurent pas dans cette liste.

Plus d’informations sur les outils de remplacement :  Ajout d'outils de remplacement

Chaque entrée de la liste d'outils affiche les informations suivantes :

Utilisez la liste d'outils comme suit :

1. Assurez-vous que l'indicateur d'état de tous les outils est vert.



   L'outil se trouve dans le magasin d'outils virtuel et sa durée de vie est suffisante



   La durée de vie de l'outil est insuffisante



   L'outil ne se trouve pas dans le magasin d'outils virtuel

2. Ajoutez tous les outils manquants dans le magasin d’outils virtuel .

3. Si vous équipez manuellement le magasin d'outils de la machine, remplacez tous les outils usés.

4. Réinitialisez les valeurs de durée de vie de tous les outils usés avec l'icône suivante :



   Exemple d'entrée d'un outil usé ; icône pour réinitialiser la durée de vie de l'outil marquée en orange

5. Confirmez le message actif.

• Si vous avez activé l'option Charger les outils lors de la réinitialisation de la durée de vie dans les paramètres de l'application DentalCNC, la machine et DentalCNC vous aideront à équiper l'outil correspondant.

   Équipement des outils par la broche

Étape 5 : Démarrez l'usinage

Si tous les outils nécessaires sont marqués d'un indicateur vert et si votre machine est préparée conformément à son mode d'emploi, vous pouvez commencer l'usinage.

1. Fermez la porte de la chambre de travail.

2. Démarrez l'usinage avec l'icône suivante dans la barre d'icônes locale :

• Voici ce qui se produit :

1. La machine commence à fonctionner.

2. Le temps d'usinage estimé s'affiche dans le coin inférieur gauche de la fenêtre de l'application. Il se mettra à jour tout au long de l'usinage.



   Le temps d'usinage estimé (marqué en orange)

3. DentalCNC inscrit chaque étape de l'usinage dans un journal. Vous pouvez consulter le journal dans les paramètres de l'application DentalCNC.

    Visualisation du fichier journal

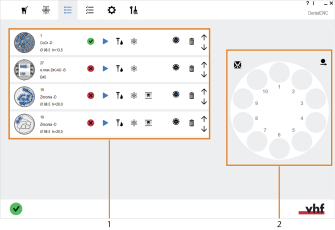

Les tâches restent affectées à leur logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. après l'usinage. Nous vous recommandons de les désaffecter dès que vous retirez la pièce brute du magasin. Consulter cette figure

Suppression des tâches de DentalCNC

Vous pouvez supprimer des tâches dans la vue Usinage et dans la vue Liste des tâches.

Ceci ne peut pas être annulé.

Et ensuite ?

Bien que l'usinage fonctionne généralement de manière entièrement automatique, certaines tâches nécessitent votre intervention.

Tâches à effectuer pendant l'usinage
