Se aplica a: DentalCAM y DentalCNC 8.10 / S2 / S5
Código de error -1000 o -2000 – Error al descargar la pieza en bruto
Este código de error puede producirse mientras la máquina está descargando una pieza en bruto de la cámara de trabajo en el almacén de piezas en bruto
Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
Indica que el carro del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto no pudo alcanzar su posición final para montar la pieza en bruto en el almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
El interruptor de fin de carrera o el sensor correspondientes no enviaron ninguna señal.
Existe una versión extendida de esta guía de subsanación de errores disponible para los empleados de servicio certificados de vhf:
Guía interactiva para la subsanación de errores
¿Colisionó la pieza en bruto del carro de piezas en bruto con una pieza en bruto del almacén de piezas en bruto?
Cómo comprobarlo:
- Abra la puerta del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
- Abra la puerta de la cámara de trabajo.
- Compruebe si la pieza en bruto del carro del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto ha chocado con una pieza en bruto del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
¿Está sucio el almacén de piezas en bruto?
¿Ha limpiado recientemente la placa de liberación (S2) o los pernos de liberación (S5)?
S2 y S5 utilizan distintos mecanismos para liberar los marcos de piezas en bruto durante la carga y la descarga.
- S2 1 x Placa de liberación
- S5 4 x Perno de liberación
(a) S2: suelte la placa de liberación (marcado en naranja); (b) S5: perno de liberación (marcado en amarillo)
¿El problema se resuelve al limpiar la placa o los pernos de liberación?
S2 y S5 utilizan distintos mecanismos para liberar los marcos de piezas en bruto durante la carga y la descarga.
- S2 1 x Placa de liberación
- S5 4 x Perno de liberación
Cómo comprobarlo:
S2
- Limpie la placa de liberación. S2: Limpieza de la placa de liberación del cambiador de piezas en bruto
- Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
- Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
- Cargue y descargue manualmente las piezas en bruto.
- Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
- Todas las piezas en bruto se cargaron y descargaron correctamente.
- El carro y la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto se movieron con estabilidad y suavidad.
No olvide colocar las arandelas cuando vuelva a colocar la placa protectora.
S5
- Cierre la puerta de la cámara de trabajo.
Mueva los ejes a la posición de limpieza seleccionando el icono representado en la vista Mecanizado en DentalCNC.- La tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto se abre y los 4 pernos se mueven hacia arriba.
- Abra la puerta de la cámara de trabajo.
- Limpie los siguientes componentes:
- Los dos lados de la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto (marcado en naranja)
- La superficie inferior entre la cámara de trabajo y el almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. (marcada en verde)
- Los 4 pernos de liberación (marcados en amarillo)
- Los dos lados de la tapa del cambiador de piezas en bruto
- Cierre la puerta de la cámara de trabajo.
- Confirme el mensaje en DentalCNC.
- Los pernos de liberación se mueven hacia abajo y la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto se cierra.
Mueva los ejes a la posición predeterminada seleccionando el icono representado en la vista Mecanizado en DentalCNC.- Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
- Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
- Cargue y descargue manualmente las piezas en bruto.
- Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
- Todas las piezas en bruto se cargaron y descargaron correctamente.
- El carro y la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto se movieron con estabilidad y suavidad.
- Si la prueba del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. no se realizó correctamente: Contactar con el servicio de atención al cliente.
La tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto (marcado en naranja), la superficie inferior (marcada en verde), los 4 pernos de liberación (marcados en amarillo)
Solo S2: ¿Ha vuelto a colocar la placa protectora correctamente después de limpiar la placa de liberación?
Al volver a instalar la placa protectora, con frecuencia se olvidan sobre todo las arandelas.
Cómo comprobarlo:
- Retire y vuelva a instalar la placa protectora de acuerdo con las instrucciones. S2: Limpieza de la placa de liberación del cambiador de piezas en bruto
¿Están bloqueados el carro y la tapa del cambiador de piezas en bruto?
Cómo comprobarlo:
- Abra la puerta de la cámara de trabajo.
- Abra la puerta del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
- Compruebe si hay algún objeto que impida que la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto (marcada en naranja) se abra o cierre.
- Compruebe si hay algún objeto en el rango de desplazamiento del carro en la cámara de trabajo y el almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
Tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto (marcado en naranja)
¿Está dañado el mecanismo de la tapa del cambiador de piezas en bruto?
Cómo comprobarlo:
- Cierre la puerta de la cámara de trabajo.
- Mueva los ejes a la posición de limpieza seleccionando el icono representado en la vista Mecanizado en DentalCNC.
- Desconecte la máquina del suministro de aire comprimido externo.
- La tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto se cierra lentamente. Queda un pequeño hueco. Esto no significa que haya un fallo.
- Abra la puerta de la cámara de trabajo.
- Abra la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto (marcada en naranja) presionando contra la parte superior con el dedo [1] y tirando de la parte inferior con el pulgar [2].
- Abra completamente y cierre varias veces con la mano la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto.
- La tapa se abre y se cierra suavemente.
- Cierra la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto.
- Cierre la puerta de la cámara de trabajo.
- Conecte la máquina al suministro de aire comprimido externo.
- Confirme el mensaje en DentalCNC.
- Mueva los ejes a la posición predeterminada seleccionando el icono representado en la vista Mecanizado en DentalCNC.
Abrir manualmente la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto (marcado en naranja)
ATENCIÓN
Riesgo de lesiones por el movimiento rápido de la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto
Si la puerta de la cámara de trabajo no está cerrada ahora, la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto puede golpearla y dañarla mientras continúa.
¿El interruptor de fin de carrera o el sensor correspondientes envían ahora una señal?
Cómo comprobarlo:
- Coloque manualmente el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto en la posición inicial. Ver ‘Colocar manualmente el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto en la posición inicial’.
- Inicie DentalCNC.
- Abra los Ajustes de programa de DentalCNC. A tal efecto, seleccione el siguiente icono en la barra de iconos principal:
- Abra la vista Mantenimiento de la máquina. A tal efecto, seleccione el siguiente icono en la barra de iconos inferior:
- Verifique que el icono superior etiquetado como 10 en la columna DZ esté resaltado.
Icono que debe estar resaltado (marcado en naranja)
Recomendación
Si fija piezas en bruto en las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática., asigne inmediatamente la tarea correspondiente a la ranura en DentalCNC.
Nunca fije una pieza en bruto en la ranura desde la que se cargó la pieza en bruto que está actualmente en la cámara de trabajo.
- Retire la pieza en bruto de la posición de cambio (marcada en naranja) del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.. Ver ‘Utilizar el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto’.
- Coloque manualmente el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto en la posición inicial. Ver ‘Colocar manualmente el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto en la posición inicial’.
- Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
- Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
- Cargue y descargue manualmente las piezas en bruto.
- Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
- Todas las piezas en bruto se cargaron y descargaron correctamente.
- El carro y la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto se movieron con estabilidad y suavidad.
- Si la prueba del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. no se realizó correctamente: Contactar con el servicio de atención al cliente.

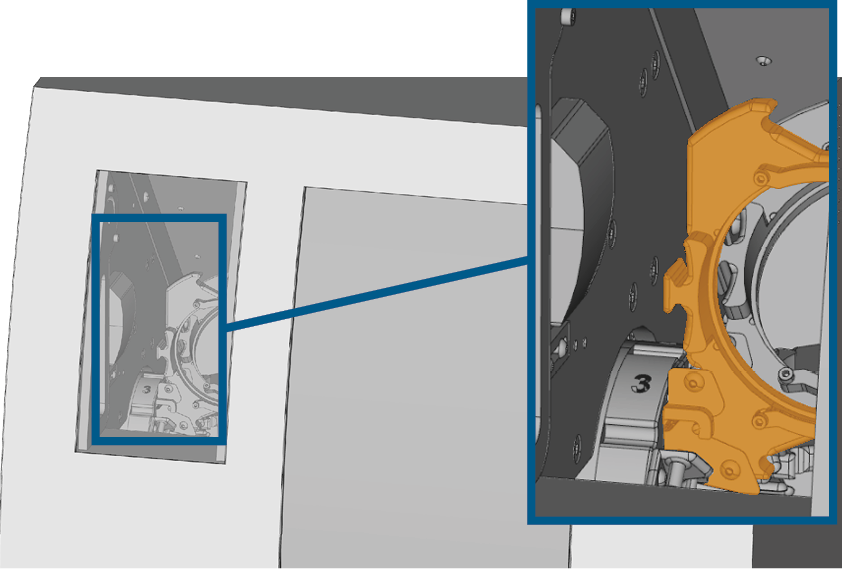

Posición de cambio (marcado en naranja)
Recomendación
- Limpie el almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.. Ver ‘Limpiar el almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.’.
- Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
- Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
- Cargue y descargue manualmente las piezas en bruto.
- Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
- Todas las piezas en bruto se cargaron y descargaron correctamente.
- El carro y la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto se movieron con estabilidad y suavidad.
Recomendación
- Si faltan componentes (arandelas, etc.), no utilice el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto. Contactar con el servicio de atención al cliente.
- Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
- Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
- Cargue y descargue manualmente las piezas en bruto.
- Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
- Todas las piezas en bruto se cargaron y descargaron correctamente.
- El carro y la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto se movieron con estabilidad y suavidad.
Si pudo instalar correctamente la placa protectora, proceda del modo siguiente:
Recomendación
Recomendación
- Retire todos los objetos que bloqueen el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto.
- Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
- Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
- Cargue y descargue manualmente las piezas en bruto.
- Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
- Todas las piezas en bruto se cargaron y descargaron correctamente.
- El carro y la tapa del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto se movieron con estabilidad y suavidad.
- Si la prueba del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. no se realizó correctamente: Contactar con el servicio de atención al cliente.
Recomendación
- Contactar con el servicio de atención al cliente.
Recomendación
- Contactar con el servicio de atención al cliente.
Recomendación
Puede haber sido un problema temporal.
- Pruebe el cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto:
- Fije piezas en bruto de distintos materiales en todas las ranuras del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
- Cargue y descargue manualmente las piezas en bruto.
- Si se cumple lo siguiente, la prueba del cambiador de piezas en bruto El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto es satisfactoria:
- Todas las piezas en bruto se cargaron y descargaron correctamente.
- La pinza y el eje giratorio se movieron con estabilidad y suavidad.
- Si la prueba del almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. no se realizó correctamente: Contactar con el servicio de atención al cliente.
