Se aplica a: K5, K5+, N4, S5, S1, S2, R5, Z4

nt-trading PreformInstalar y utilizar el soporte de pilares®

Este artículo de ayuda describe cómo instalar y utilizar el soporte de pilares para los pilares nt-trading Preform®. El soporte de pilares nt-trading Preform® está disponible para las siguientes máquinas:

  • N4 / N4+
  • R5
  • S5  / S1 / S2
  • Z4

No todas las versiones de DentalCAM y DentalCNC son compatibles con todos los soportes de pilares. Recomendación: Actualice a la versión más reciente para obtener la máxima compatibilidad.

Con el soporte de pilares nt-trading, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Resumen de artículos

Debe haber recibido los siguientes artículos:

Los componentes suministrados con el soporte de pilar

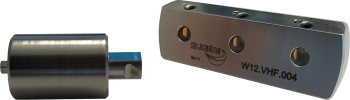

  1. 1 x Soporte de pilares nt-trading Preform
  2. 6 x Perno roscado (M4 x 6)
  3. 1 x Destornillador de torque (0,6 Nm)

Preparar la instalación

Tenga a mano:

  • Paño húmedo
  • Limpiador suave
  1. Cierre la puerta de la cámara de trabajo.
  2. Para desplazar el husillo a la posición predeterminada, seleccione el siguiente icono en DentalCNC:
  3. Abra la puerta de la cámara de trabajo.
  4. Apague la máquina mediante el interruptor principal.
  5. Desconecte la máquina de la corriente eléctrica.
  6. Limpie a fondo la cámara de trabajo, especialmente el portapiezas.

Instalar el soporte de pilares nt-trading Preform®

  1. Abra la puerta de la cámara de trabajo.
  2. Retire la pieza en bruto del portapiezas, si la hay.
  3. Oriente correctamente el soporte de pilar nt-trading Preform®:
    • Las 3 clavijas de posicionamiento deben insertarse en los orificios del soporte de pilares nt-trading Preform®.
  4. Inserte el soporte de pilar nt-trading Preform® en el portapiezas.

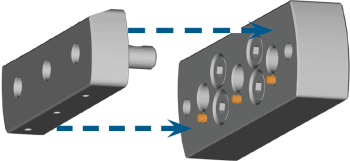

    Insertar el soporte de pilares nt-trading Preform® en el portapiezas

  5. Introduzca el soporte de pilar nt-trading Preform® hasta donde sea posible en el portapiezas.
    6. AVISO

    Daños en el soporte de pilar si el perno roscado se aprieta con más de 1,5 Nm

    Si el perno roscado se aprieta con una fuerza superior a 1,5 Nm, el soporte de pilar se deformará y no podrá retirarse del portapiezas. Por lo tanto, el soporte de pilar se volverá inservible.

    • Únicamente apriete el perno roscado con una fuerza de 1,5 Nm.
  6. Para fijar el soporte de pilar nt-trading Preform®, enrosque los 3 tornillos de cabeza cilíndrica en el portapiezas utilizando el destornillador dinamométrico proporcionado (1,5 Nm).

Puede equipar el soporte de pilar con un máximo de 3 pilares prefabricados del tipo nt-trading Preform®.

Procese únicamente pilares Preform® que sean adecuados para el mecanizado en húmedo.

Fijar pilares nt-trading Preform®

  1. Afloje el tornillo de la posición de pilar deseada del soporte de pilar Preform®. No retire el tornillo.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar Preform® en el soporte hasta que esté correctamente asentado. La base de la pieza en bruto debe apuntar con su parte plana (marcada en azul) hacia la ayuda de posicionamiento del soporte (marcada en naranja).

    Ayudas de posicionamiento del pilar Preform® (color azul) y del soporte (color naranja)

    2. AVISO

    Daños en el pilar prefabricado si el perno roscado se aprieta con más de 0,6 Nm

    Si el perno roscado se aprieta con una fuerza superior a 0,6 Nm, el pilar prefabricado se deformará y no podrá retirarse del soporte de pilar. Por lo tanto, el pilar prefabricado se volverá inservible.

    • Únicamente apriete el perno roscado con una fuerza de 0,6 Nm.
  2. Utilice el destornillador dinamométrico (0,6 Nm) para reapretar el tornillo correspondiente del soporte de pilar Preform®.
    • El pilar Preform® está fijado.

Con el soporte de pilares nt-trading, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Resumen de artículos

Debe haber recibido los siguientes artículos:

Los componentes suministrados con el soporte de pilar

  1. 3 x Llave hexagonal
  2. 3 x Fijador de pilar
  3. 1 x Destornillador de torque (0,6 Nm)
  4. 1 x Punta hexagonal
  5. 1 x Soporte de pilares nt-trading Preform
  6. 1 x Destornillador Torx

Fijar pilares nt-trading Preform®

Antes de poder montar los pilares nt-trading Preform®, es necesario retirar del soporte de pilar el fijador de pilar que corresponde a la posición de pilar deseada.

  1. Retire el soporte de pilar Preform® de la máquina.

  2. Desenrosque los 4 tornillos (marcados con naranja) del riel de fijación. No retire los tornillos.

    Tornillos que deben aflojarse, marcados en naranja

  3. Empuje la barra de fijación hacia arriba/abajo y retírela.

  4. Afloje los 2 tornillos de fijación (marcados en naranja) del fijador de pilar y retire el fijador de pilar.

    Tornillos que deben desenroscarse, marcados en naranja

  5. Si el fijador de pilar está atascado en el soporte de pilar, enrosque los 2 tornillos próximos al tornillo de la posición de pilar en el centro del fijador de pilar.

    Tornillos que deben enroscarse, marcados en naranja

  1. Afloje el tornillo de la posición de pilar deseada del fijador de pilar Preform®. No retire el tornillo.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar Preform® en el fijador de pilar hasta que esté correctamente asentado. Existen 2 tipos de pilares que se alinean de forma diferente:

    1. La ayuda de posicionamiento del fijador de pilar (marcada en naranja) debe insertarse en la ranura de la pieza en bruto (marcada en azul).
    2. La parte superficial del pilar (marcada en azul) se orientará hacia la parte derecha del fijador de pilar (marcada en la figura más abajo).

    (a) Ayudas de posicionamiento del pilar Preform® (color azul) y del fijador (color naranja)

    (b) Parte plana del pilar Preform® (marcada en azul), parte derecha del fijador de pilar con parte derecha marcada.

    2. AVISO

    Daños en el pilar prefabricado si el perno roscado se aprieta con más de 0,6 Nm

    Si el perno roscado se aprieta con una fuerza superior a 0,6 Nm, el pilar prefabricado se deformará y no podrá retirarse del soporte de pilar. Por lo tanto, el pilar prefabricado se volverá inservible.

    • Únicamente apriete el perno roscado con una fuerza de 0,6 Nm.
  2. Utilice el destornillador dinamométrico (0,6 Nm) para reapretar el tornillo correspondiente del fijador de pilar Preform®.
    • El pilar Preform® está fijado.
  3. Afloje los tornillos (marcados en naranja) próximos a los tornillos de la posición de pilar en el centro. Asegúrese de que las partes inferiores de los tornillos estén a ras con la parte inferior del fijador de pilar.

    Tornillos que deben aflojarse, marcados en naranja

    Tornillos planos en la parte inferior del fijador de pilar marcada en naranja

  4. Desenrosque los 4 tornillos (marcados con naranja) del riel de fijación. No retire los tornillos.

    Tornillos que deben aflojarse, marcados en naranja

  5. Empuje la barra de fijación hacia arriba/abajo y retírela.

  6. Afloje los 2 tornillos (marcados en naranja) en un lado del soporte de pilar. Usted puede insertar 2 fijadores de pilar, 1 en cada lado del soporte de pilar.

    Tornillos que deben desenroscarse, marcados en naranja

  7. Inserte el fijador de pilar en el soporte de pilar.
  8. Enrosque y apriete los 2 tornillos para fijar el fijador de pilar.

    9. Colocación correcta del fijador de pilar

  9. Coloque la barra de fijación en los tornillos y deslice hacia arriba/abajo para que no se pueda quitar.

  10. Enrosque los 4 tornillos (marcados con naranja) de la barra de fijación.

    Tornillos que deben enroscarse, marcados en naranja

Instalar el soporte de pilares nt-trading Preform®

  1. Inserte el pilar nt-trading Preform® en el soporte de pilar nt-trading Preform®.
  2. Abra la puerta de la cámara de trabajo.
  3. Afloje los 4 tornillos (marcados en naranja en la figura) que fijan el anillo de fijación al portapiezas.
  4. Retire el anillo de fijación girándolo en sentido horario y tirando de él hacia arriba.
  5. Retire la pieza en bruto del portapiezas, si la hay.
  6. Oriente correctamente el soporte de pilar nt-trading Preform®:
    • Los números que indican las posiciones de pilar deben apuntar hacia arriba.
    • Las ayudas de posicionamiento deben posicionarse en el lado izquierdo.
  7. Inserte el soporte de pilar nt-trading Preform® en el portapiezas.

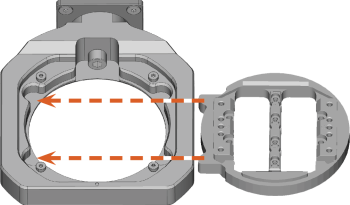

    Insertar el soporte de pilares nt-trading Preform® en el portapiezas

  8. Apriete el anillo de fijación mediante la llave dinamométrica proporcionada.

Apriete firmemente los tornillos. Si el soporte de pilar se mueve o vibra durante el proceso, el resultado puede quedar inservible.

Puede equipar el soporte de pilar con un máximo de 6 pilares prefabricados del tipo nt-trading Preform®.

Procese únicamente pilares Preform® que sean adecuados para el correspondiente tipo de mecanizado. Para el mecanizado en húmedo de pilares Preform® de titanio se requiere un sensor de flujo.

Con el soporte de pilares nt-trading, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Resumen de artículos

Debe haber recibido los siguientes artículos:

Los componentes suministrados con el soporte de pilar

  1. 3 x Llave hexagonal
  2. 3 x Fijador de pilar
  3. 1 x Destornillador de torque (0,6 Nm)
  4. 1 x Punta hexagonal
  5. 1 x Soporte de pilares nt-trading Preform
  6. 1 x Destornillador Torx

Preparar la instalación

Tenga a mano:

  • Paño húmedo
  • Limpiador suave
  1. Cierre la puerta de la cámara de trabajo.
  2. Para desplazar el husillo a la posición predeterminada, seleccione el siguiente icono en DentalCNC:
  3. Abra la puerta de la cámara de trabajo.
  4. Apague la máquina mediante el interruptor principal.
  5. Desconecte la máquina de la corriente eléctrica.
  6. Limpie a fondo la cámara de trabajo, especialmente el portapiezas.

Fijar pilares nt-trading Preform®

Antes de poder montar los pilares nt-trading Preform®, es necesario retirar del soporte de pilar el fijador de pilar que corresponde a la posición de pilar deseada.

  1. Retire el soporte de pilar Preform® de la máquina.

  2. Desenrosque los 4 tornillos (marcados con naranja) del riel de fijación. No retire los tornillos.

    Tornillos que deben aflojarse, marcados en naranja

  3. Empuje la barra de fijación hacia arriba/abajo y retírela.

  4. Afloje los 2 tornillos de fijación (marcados en naranja) del fijador de pilar y retire el fijador de pilar.

    Tornillos que deben desenroscarse, marcados en naranja

  5. Si el fijador de pilar está atascado en el soporte de pilar, enrosque los 2 tornillos próximos al tornillo de la posición de pilar en el centro del fijador de pilar.

    Tornillos que deben enroscarse, marcados en naranja

  1. Afloje el tornillo de la posición de pilar deseada del fijador de pilar Preform®. No retire el tornillo.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar Preform® en el fijador de pilar hasta que esté correctamente asentado. Existen 2 tipos de pilares que se alinean de forma diferente:

    1. La ayuda de posicionamiento del fijador de pilar (marcada en naranja) debe insertarse en la ranura de la pieza en bruto (marcada en azul).
    2. La parte superficial del pilar (marcada en azul) se orientará hacia la parte derecha del fijador de pilar (marcada en la figura más abajo).

    (a) Ayudas de posicionamiento del pilar Preform® (color azul) y del fijador (color naranja)

    (b) Parte plana del pilar Preform® (marcada en azul), parte derecha del fijador de pilar con parte derecha marcada.

    2. AVISO

    Daños en el pilar prefabricado si el perno roscado se aprieta con más de 0,6 Nm

    Si el perno roscado se aprieta con una fuerza superior a 0,6 Nm, el pilar prefabricado se deformará y no podrá retirarse del soporte de pilar. Por lo tanto, el pilar prefabricado se volverá inservible.

    • Únicamente apriete el perno roscado con una fuerza de 0,6 Nm.
  2. Utilice el destornillador dinamométrico (0,6 Nm) para reapretar el tornillo correspondiente del fijador de pilar Preform®.
    • El pilar Preform® está fijado.
  3. Afloje los tornillos (marcados en naranja) próximos a los tornillos de la posición de pilar en el centro. Asegúrese de que las partes inferiores de los tornillos estén a ras con la parte inferior del fijador de pilar.

    Tornillos que deben aflojarse, marcados en naranja

    Tornillos planos en la parte inferior del fijador de pilar marcada en naranja

  4. Desenrosque los 4 tornillos (marcados con naranja) del riel de fijación. No retire los tornillos.

    Tornillos que deben aflojarse, marcados en naranja

  5. Empuje la barra de fijación hacia arriba/abajo y retírela.

  6. Afloje los 2 tornillos (marcados en naranja) en un lado del soporte de pilar. Usted puede insertar 2 fijadores de pilar, 1 en cada lado del soporte de pilar.

    Tornillos que deben desenroscarse, marcados en naranja

  7. Inserte el fijador de pilar en el soporte de pilar.
  8. Enrosque y apriete los 2 tornillos para fijar el fijador de pilar.

    9. Colocación correcta del fijador de pilar

  9. Coloque la barra de fijación en los tornillos y deslice hacia arriba/abajo para que no se pueda quitar.

  10. Enrosque los 4 tornillos (marcados con naranja) de la barra de fijación.

    Tornillos que deben enroscarse, marcados en naranja

Instalar el soporte de pilares nt-trading Preform®

  1. Inserte el pilar nt-trading Preform® en el soporte de pilar nt-trading Preform®.
  2. Abra la puerta de la cámara de trabajo.
  3. Afloje los 4 tornillos (marcados en naranja en la figura) que fijan el anillo de fijación al portapiezas.
  4. Retire el anillo de fijación girándolo en sentido horario y tirando de él hacia arriba.
  5. Retire la pieza en bruto del portapiezas, si la hay.
  6. Oriente correctamente el soporte de pilar nt-trading Preform®:
    • Los números que indican las posiciones de pilar deben apuntar hacia arriba.
    • Las ayudas de posicionamiento deben posicionarse en el lado izquierdo.
  7. Inserte el soporte de pilar nt-trading Preform® en el portapiezas.

    Insertar el soporte de pilares nt-trading Preform® en el portapiezas

  8. Apriete el anillo de fijación mediante la llave dinamométrica proporcionada.

Apriete firmemente los tornillos. Si el soporte de pilar se mueve o vibra durante el proceso, el resultado puede quedar inservible.

Puede equipar el soporte de pilar con un máximo de 6 pilares prefabricados del tipo nt-trading Preform®.

Procese únicamente pilares Preform® que sean adecuados para el correspondiente tipo de mecanizado. Para el mecanizado en húmedo de pilares Preform® de titanio se requiere un sensor de flujo.

Con el soporte de pilares nt-trading, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Resumen de artículos

Debe haber recibido los siguientes artículos:

Los componentes suministrados con el soporte de pilar

  1. 3 x Llave hexagonal
  2. 3 x Fijador de pilar
  3. 1 x Destornillador de torque (0,6 Nm)
  4. 1 x Punta hexagonal
  5. 1 x Soporte de pilares nt-trading Preform
  6. 1 x Destornillador Torx

Preparar la instalación

Tenga a mano:

  • Paño húmedo
  • Limpiador suave
  1. Cierre la puerta de la cámara de trabajo.
  2. Para desplazar el husillo a la posición predeterminada, seleccione el siguiente icono en DentalCNC:
  3. Abra la puerta de la cámara de trabajo.
  4. Apague la máquina mediante el interruptor principal.
  5. Desconecte la máquina de la corriente eléctrica.
  6. Limpie a fondo la cámara de trabajo, especialmente el portapiezas.

Fijar pilares nt-trading Preform®

Antes de poder montar los pilares nt-trading Preform®, es necesario retirar del soporte de pilar el fijador de pilar que corresponde a la posición de pilar deseada.

  1. Retire el soporte de pilar Preform® de la máquina.

  2. Desenrosque los 4 tornillos (marcados con naranja) del riel de fijación. No retire los tornillos.

    Tornillos que deben aflojarse, marcados en naranja

  3. Empuje la barra de fijación hacia arriba/abajo y retírela.

  4. Afloje los 2 tornillos de fijación (marcados en naranja) del fijador de pilar y retire el fijador de pilar.

    Tornillos que deben desenroscarse, marcados en naranja

  5. Si el fijador de pilar está atascado en el soporte de pilar, enrosque los 2 tornillos próximos al tornillo de la posición de pilar en el centro del fijador de pilar.

    Tornillos que deben enroscarse, marcados en naranja

  1. Afloje el tornillo de la posición de pilar deseada del fijador de pilar Preform®. No retire el tornillo.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar Preform® en el fijador de pilar hasta que esté correctamente asentado. Existen 2 tipos de pilares que se alinean de forma diferente:

    1. La ayuda de posicionamiento del fijador de pilar (marcada en naranja) debe insertarse en la ranura de la pieza en bruto (marcada en azul).
    2. La parte superficial del pilar (marcada en azul) se orientará hacia la parte derecha del fijador de pilar (marcada en la figura más abajo).

    (a) Ayudas de posicionamiento del pilar Preform® (color azul) y del fijador (color naranja)

    (b) Parte plana del pilar Preform® (marcada en azul), parte derecha del fijador de pilar con parte derecha marcada.

    2. AVISO

    Daños en el pilar prefabricado si el perno roscado se aprieta con más de 0,6 Nm

    Si el perno roscado se aprieta con una fuerza superior a 0,6 Nm, el pilar prefabricado se deformará y no podrá retirarse del soporte de pilar. Por lo tanto, el pilar prefabricado se volverá inservible.

    • Únicamente apriete el perno roscado con una fuerza de 0,6 Nm.
  2. Utilice el destornillador dinamométrico (0,6 Nm) para reapretar el tornillo correspondiente del fijador de pilar Preform®.
    • El pilar Preform® está fijado.
  3. Afloje los tornillos (marcados en naranja) próximos a los tornillos de la posición de pilar en el centro. Asegúrese de que las partes inferiores de los tornillos estén a ras con la parte inferior del fijador de pilar.

    Tornillos que deben aflojarse, marcados en naranja

    Tornillos planos en la parte inferior del fijador de pilar marcada en naranja

  4. Desenrosque los 4 tornillos (marcados con naranja) del riel de fijación. No retire los tornillos.

    Tornillos que deben aflojarse, marcados en naranja

  5. Empuje la barra de fijación hacia arriba/abajo y retírela.

  6. Afloje los 2 tornillos (marcados en naranja) en un lado del soporte de pilar. Usted puede insertar 2 fijadores de pilar, 1 en cada lado del soporte de pilar.

    Tornillos que deben desenroscarse, marcados en naranja

  7. Inserte el fijador de pilar en el soporte de pilar.
  8. Enrosque y apriete los 2 tornillos para fijar el fijador de pilar.

    9. Colocación correcta del fijador de pilar

  9. Coloque la barra de fijación en los tornillos y deslice hacia arriba/abajo para que no se pueda quitar.

  10. Enrosque los 4 tornillos (marcados con naranja) de la barra de fijación.

    Tornillos que deben enroscarse, marcados en naranja

Instalar el soporte de pilares nt-trading Preform®

Puede insertar el soporte de pilares nt-trading Preform® en el portapiezas, así como en el almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. ( Fijar discos y portabloques en el almacén de piezas en bruto).

  1. Inserte el pilar nt-trading Preform® en el soporte de pilar nt-trading Preform®.
  2. Elija una ranura vacía en el almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. y muévala a la posición de cambio. Asegúrese de que la ranura del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. esté disponible en DentalCNC.
  3. Retire el marco de pieza en bruto del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
  4. Oriente correctamente el soporte de pilar nt-trading Preform®:
    • Los números que indican las posiciones de pilar deben apuntar en la misma dirección que los soportes de fijación del marco de pieza en bruto.
  5. Inserte el soporte de pilar nt-trading Preform® en el marco de pieza en bruto.
  6. Vuelva a montar los soportes de fijación.

    7. Apriete firmemente los tornillos. Si el soporte de pilar se mueve o vibra durante el proceso, el resultado puede quedar inservible.

    Insertar el soporte de pilar nt-trading Preform® en el marco de pieza en bruto.

  7. Inserte el disco o el portabloques en la posición de cambio del almacén de herramientas. Asegúrese de que la ranura del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. esté disponible en DentalCNC.

Puede equipar el soporte de pilar con un máximo de 6 pilares prefabricados del tipo nt-trading Preform®.

Procese únicamente pilares Preform® que sean adecuados para el correspondiente tipo de mecanizado. Para el mecanizado en húmedo de pilares Preform® de titanio se requiere un sensor de flujo.

Con el soporte de pilares nt-trading, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Resumen de artículos

Debe haber recibido los siguientes artículos:

Los componentes suministrados con el soporte de pilar

  1. 5 x Perno roscado (M4 x 6)
  2. 1 x Punta hexagonal
  3. 1 x Soporte de pilares nt-trading Preform
  4. 1 x Destornillador de torque (0,6 Nm)

Preparar la instalación

Tenga a mano:

  • Paño húmedo
  • Limpiador suave
  1. Cierre la puerta de la cámara de trabajo.
  2. Para desplazar el husillo a la posición predeterminada, seleccione el siguiente icono en DentalCNC:
  3. Abra la puerta de la cámara de trabajo.
  4. Apague la máquina mediante el interruptor principal.
  5. Desconecte la máquina de la corriente eléctrica.
  6. Limpie a fondo la cámara de trabajo, especialmente el portapiezas.

Instalar el soporte de pilares nt-trading Preform®

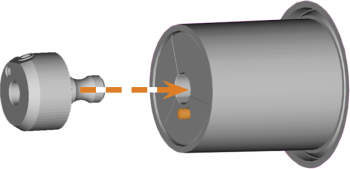

  1. Inserte el pilar nt-trading Preform® en el soporte de pilar nt-trading Preform®.
  2. Abra la puerta de la cámara de trabajo.
  3. Abra la pinza de sujeción del portapiezas.
  4. Retire la pieza en bruto del portapiezas, si la hay.
  5. Oriente correctamente el soporte de pilar nt-trading Preform®:
    • La clavija del mandril de pinzas de sujeción del portapiezas debe insertarse en el taladro del soporte de pilares nt-trading Preform®.
  6. Inserte el soporte de pilar nt-trading Preform® en el portapiezas.

    Insertar el soporte de pilares nt-trading Preform® en el portapiezas

  7. Introduzca el soporte de pilar nt-trading Preform® hasta donde sea posible en el portapiezas.
  8. Cierre el portapiezas.

Puede equipar el soporte de pilar con un máximo de 1 pilares prefabricados del tipo nt-trading Preform®.

Procese únicamente pilares Preform® que sean adecuados para el mecanizado en húmedo.

Fijar pilares nt-trading Preform®

  1. Afloje el tornillo del soporte de pilares Preform®. No retire el tornillo.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar Preform® en el soporte hasta que esté correctamente asentado. La base de la pieza en bruto debe apuntar con su parte plana (marcada en azul) hacia la ayuda de posicionamiento del soporte (marcada en naranja).

    Ayudas de posicionamiento del pilar Preform® (color azul) y del soporte (color naranja)

    2. AVISO

    Daños en el pilar prefabricado si el perno roscado se aprieta con más de 0,6 Nm

    Si el perno roscado se aprieta con una fuerza superior a 0,6 Nm, el pilar prefabricado se deformará y no podrá retirarse del soporte de pilar. Por lo tanto, el pilar prefabricado se volverá inservible.

    • Únicamente apriete el perno roscado con una fuerza de 0,6 Nm.
  2. Utilice el destornillador dinamométrico (0,6 Nm) para reapretar el tornillo correspondiente del soporte de pilar Preform®.
    • El pilar Preform® está fijado.
