Se aplica a: Z4

Desembalaje y posicionamiento

Selección del lugar de instalación

El lugar de instalación debe cumplir los valores límite y los requisitos del capítulo Datos técnicos.

 Datos técnicos

Desembalar la máquina

1. Retire los tornillos (marcados en naranja) que fijan la tapa de la caja de transporte.

   El número de tornillos puede variar.



2. Levante la tapa (marcada en naranja).



3. Retire los accesorios.

4. Retire almohadilla superior (marcada en naranja).



5. Retire el maletín de accesorios.

6. Retire los tornillos (marcados en naranja) que fijan el marco de la caja al palé.

   El número de tornillos puede variar.



7. Levante el marco de la caja (marcado en naranja) del palé.



¡AVISO! Daños en la carcasa por tirones

8. Agarre las asas del sistema de ayuda para el transporte. Utilice tantas personas para levantar la máquina como exija la ley.



9. Coloque la máquina sobre una superficie que pueda soportar su peso.

10. ¡AVISO! Asegúrese de que las siguientes distancias de seguridad se mantengan siempre.

    Máquinas con ordenador CAM interno





    Máquinas con ordenador CAM externo





11. Utilice la hebilla para soltar la correa (marcada en naranja). Retire la correa.

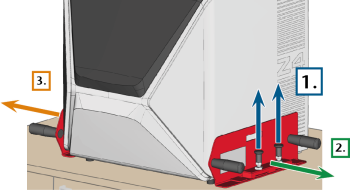

12. Tire de los dos pernos de bloqueo hacia arriba y retire el sistema de ayuda para el transporte.



13. Retire la cubierta.

14. Conserve todas las piezas del seguro de transporte y el juego de embalajes para posibles envíos al servicio de atención al cliente.
