Vista general de la máquina
Vista frontal de la máquina
- Puerta de la cámara de trabajo
- Pantalla táctil para controlar la máquina
- Ventanilla de la cámara de trabajo
- Cajón combinado
Vista trasera de la máquina
Las máquinas a partir del número de serie Z4ID4... se suministran con un ordenador CAM
Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo. Las máquinas con número de serie Z4ID2... + Z4ID3... se puede reequipar con un ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo. El ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo es más eficiente y accesible. El mecanizado con la máquina no cambia por ello.
Máquinas con ordenador CAM interno
- Botón de inicio
- Interruptor principal
- Panel del ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.
- Puerto de red (Ethernet RJ-45)
- Conexión eléctrica
- Placa de características
Panel del ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. interno
- Puerto HDMI 1.4b
- Puerto USB 2.0 con dispositivo WiFi
Máquinas con ordenador CAM externo
Máquinas a partir de 08/2022 y máquinas reequipadas
- Interruptor principal
- Ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.
- Puerto USB 2.0 tipo B
- Orificio para el desbloqueo de emergencia del cajón
- Placa de características
- Puerto de red (Ethernet RJ-45)
- Conexión eléctrica
Las máquinas se suministran con distintas versiones del ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.. Siga las instrucciones de su versión.
Versión 1
Conexiones del ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.
- Botón de inicio
- Conexión eléctrica
- Puerto de red (Ethernet RJ-45)
- DP 1.2
- Antena wifi
- Puerto de red (Ethernet RJ-45)
- Puerto USB 2.0 tipo A
- Antena wifi
Versión 2
Conexiones del ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.
- Botón de inicio
- Conexión eléctrica
- Puerto HDMI 1.4
- DP 1.2
- Puerto de red (Ethernet RJ-45)
- Puerto USB 3.1 Gen 1
- Puerto USB 2.0 tipo A

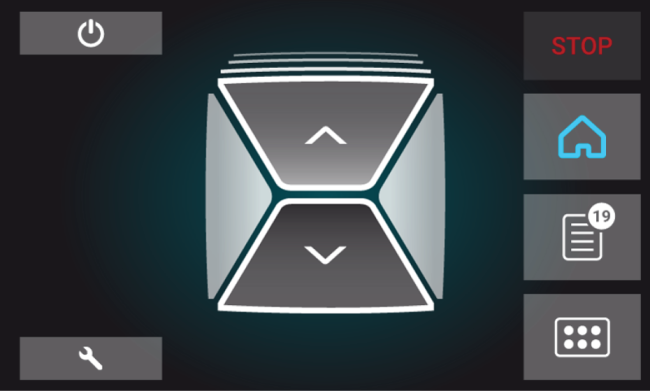

Pantalla táctil
La pantalla de la puerta de la cámara de trabajo responde al tacto. Controle la máquina al seleccionar iconos en la interfaz de usuario y recibe información sobre tareas, herramientas y el estado de la máquina.

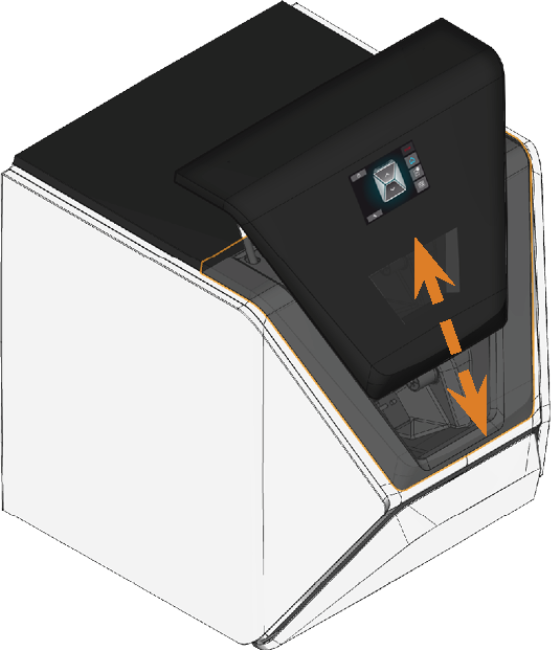

Puerta de la cámara de trabajo
La puerta de la cámara de trabajo cierra la cámara de trabajo y protege al usuario de lesiones durante el funcionamiento.
Cámara de trabajo
- Fuelle / Placa de boquillas
- Husillo con pinza de sujeción para alojar herramientas
- Portapiezas (con pinza de sujeción); Eje giratorio A
- Orificio de salida para líquido refrigerante
- Soporte de almacenes de herramientas
- Palpador de medición
- Cámara web
Colores de la iluminación de la cámara de trabajo
|
Color |
Estado |
Puerta de la cámara de trabajo |
|---|---|---|
|
Blanco |
La máquina está lista para funcionar. |
desbloqueado |
|
Azul |
|
bloqueado |
|
Rojo |
Se ha producido una avería en la máquina. |
bloqueado |

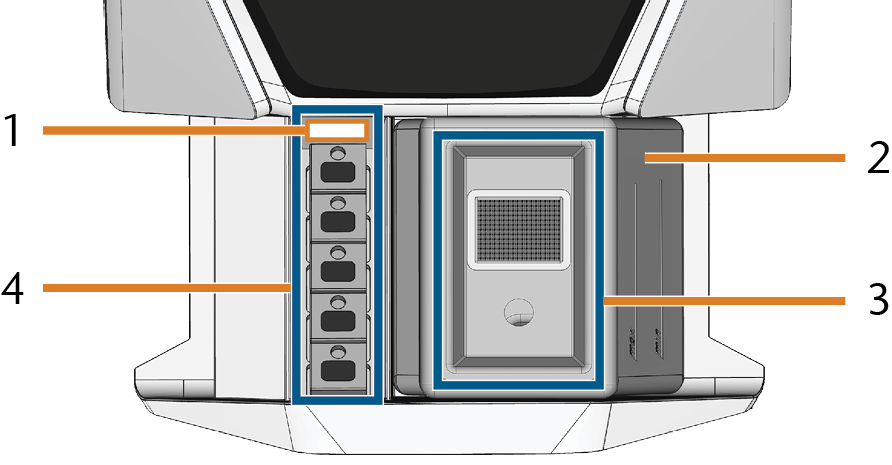

Cajón combinado
El cajón combinado alberga el depósito de líquido refrigerante y hasta 5 almacenes de herramientas. Puede soltar el cajón combinado mediante la pantalla táctil y después tirarla manualmente.
- Número de serie de la máquina
- Depósito de líquido refrigerante
- Cubierta del depósito de líquido refrigerante con tamiz de cesta
- Espacio para almacenes de herramientas

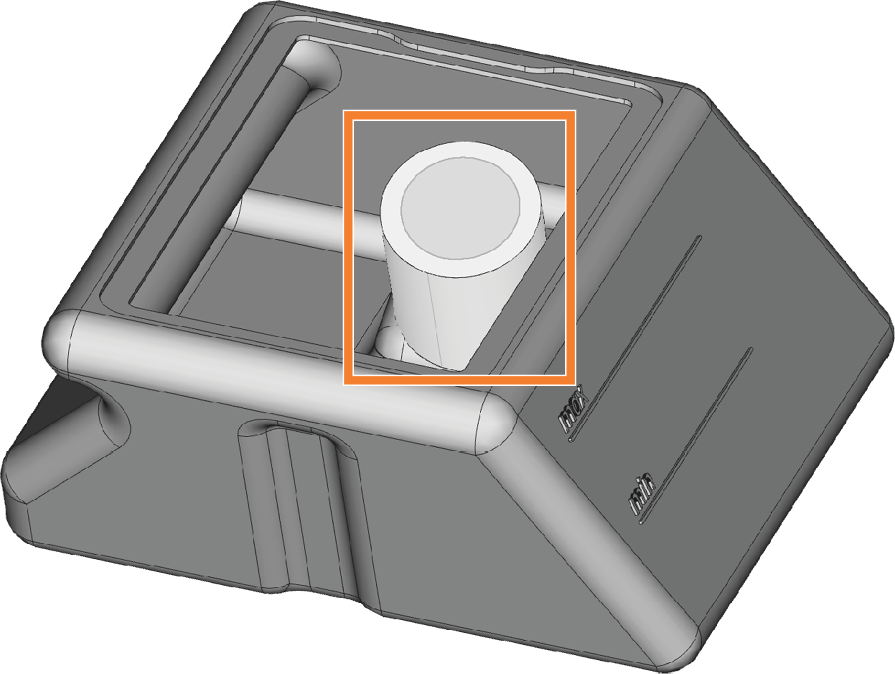

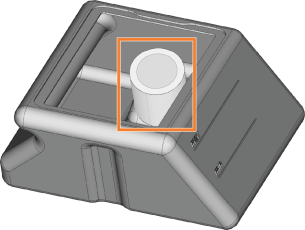

Filtro de líquido refrigerante
El filtro de líquido refrigerante se encuentra en el depósito de líquido refrigerante.
Hardware y software informáticos requeridos
La máquina está diseñada para un flujo de trabajo CAD/CAM integrado que le permite fabricar restauraciones con los siguientes componentes:
- Pantalla táctil de la máquina.
- Ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. en el que se ejecutan DentalCAM y DentalCNC («software de mecanizado Término para el paquete de software de DentalCAM y DentalCNC.»).
- Ordenador CAD externo* que funciona con un programa CAD compatible*.
*No incluido
Puede utilizar la pantalla táctil para el funcionamiento estándar y para el mantenimiento básico.
Si no utiliza un flujo de trabajo CAD / CAM integrado, tendrá que acceder a Windows® en el ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. durante el funcionamiento estándar para trabajar directamente con DentalCAM y DentalCNC.
Placa de identificación y número de serie
La placa de identificación de la máquina contiene información identificativa como, por ejemplo, el número de serie. Encontrará la placa de identificación y el número de serie de la máquina en el siguiente lugar: Vista trasera de la máquina
