Fijar y retirar piezas en bruto
El flujo de trabajo para la restauración es el siguiente:
→
→
→
→
AVISO
Daños en las herramientas y en las piezas en bruto, así como resultados de mecanizado defectuosos debido a una fijación incorrecta
Si las piezas en bruto se mueven o vibran durante el mecanizado, el resultado puede ser nulo. Los tornillos demasiado apretados pueden dañar las piezas en bruto.
-
Apriete los tornillos de los dispositivos de sujeción con el par especificado.
Piezas en bruto adecuadas
La máquina puede procesar las siguientes piezas en bruto:
- Discos con un diámetro de 98,5 mm – 98,8 mm
- Bloques, tamaño máximo: 45 x 20 x 20 mm (largo x profundo x alto)
- Pilares prefabricados*
*requiere un equipamiento adicional
Componente físico que debe adquirirse por separado y que agrega nuevas funciones a su máquina.
Puede solicitar equipos adicionales Componente físico que debe adquirirse por separado y que agrega nuevas funciones a su máquina. a través de su servicio de atención al cliente.
Cómo fijar los diferentes tipos de pieza en bruto
| Tipo pieza | ¿Soporte requerido? | Fijar así |
|---|---|---|
|
|
No |
Discos >> Portapiezas o |
|
Discos Ivotion de Ivoclar |
Herramientas de fijaciónIvotion* |
Discos de Ivotion >> Almacén de piezas en bruto |
|
Piezas en bruto de calibrado |
No |
Piezas en bruto de calibrado >> Portapiezas |
|
Bloques |
Sí |
Bloques
Bloques >> Portabloques >> Almacén de piezas en bruto |
|
Pilares prefabricados |
Sí |
Pilares prefabricados >> Soporte para el pilar prefabricado >> Portapiezas o Pilares prefabricados >> Soporte para el pilar prefabricado >> Almacén de piezas en bruto |
* Las herramientas de fijación de Ivotion están disponibles a través del servicio al cliente.
Fijar bloques en el portabloques
Puede fijar hasta 6 bloques en el portabloques.
- Tornillo de fijación (x 6)
- Clavija de posicionamiento (x 6)
- Números de posición (1-6)
- Orificio para mangos de bloque (x 6)
-
¡PRECAUCIÓN!Utilice guantes.
-
El tipo de bloque, el número de bloques y las posiciones de bloque deben coincidir con la tarea correspondiente en DentalCAM.
-
Desenrosque el tornillo de fijación en la posición deseada con el destornillador dinamométrico suministrado.
-
Si el bloque tiene varias capas, alinee la pieza en bruto de manera que la capa superior de color quede en la parte superior.
-
Sitúe el bloque de modo que la clavija de posicionamiento del portabloques (marcas a la izquierda) se sitúe en la ranura del mango del bloque (marca derecha).
-
Inserte el mango del bloque en la posición deseada del portabloques hasta que esté firmemente asentado.
-
Utilice el destornillador dinamométrico suministrado para fijar el bloque con el tornillo de fijación correspondiente. Apriete firmemente el tornillo.
¡AVISO! Rotura de herramientas y resultados de mecanizado defectuosos en caso de asignación incorrecta de bloques

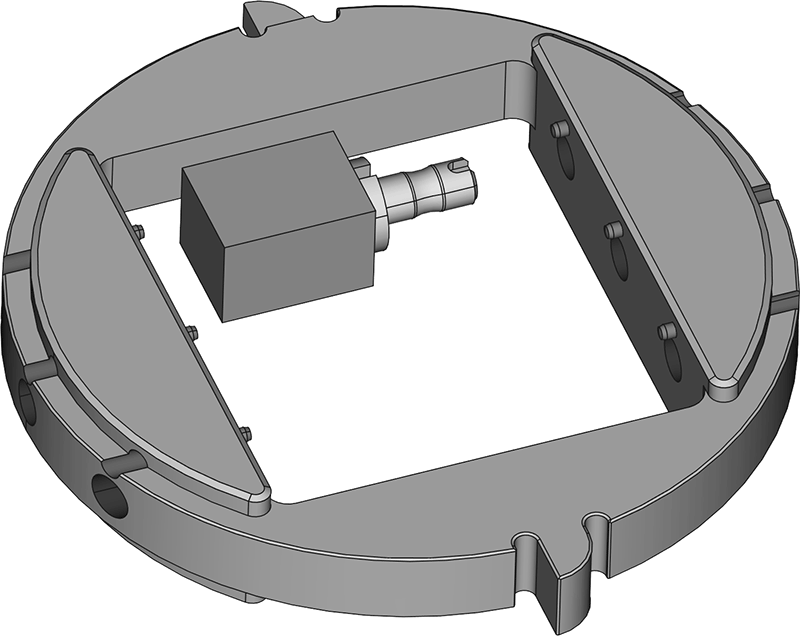

Insertar un bloque en el portabloques (aquí mostrado desde abajo)
Utilizar un soporte de pilar opcional
Con un soporte de pilar opcional, su máquina puede procesar pilares prefabricados con geometrías de unión prefabricadas.
Soportes de pilar para sistemas de pilar comunes pueden obtenerse del servicio de atención al cliente.
Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8
Piezas en bruto de pilares prefabricados compatibles con DentalCAM 7
¿Qué viene después?
Si desea fijar piezas en bruto en la cámara de trabajo:
Fijar discos y portabloques en la cámara de trabajo
Si desea fijar piezas en bruto en el almacén de piezas en bruto Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.:
Fijar discos y portabloques en el almacén de piezas en bruto
