Se aplica a: R5

Conectar la máquina

Los pasos de instalación hasta la puesta en marcha son los siguientes:

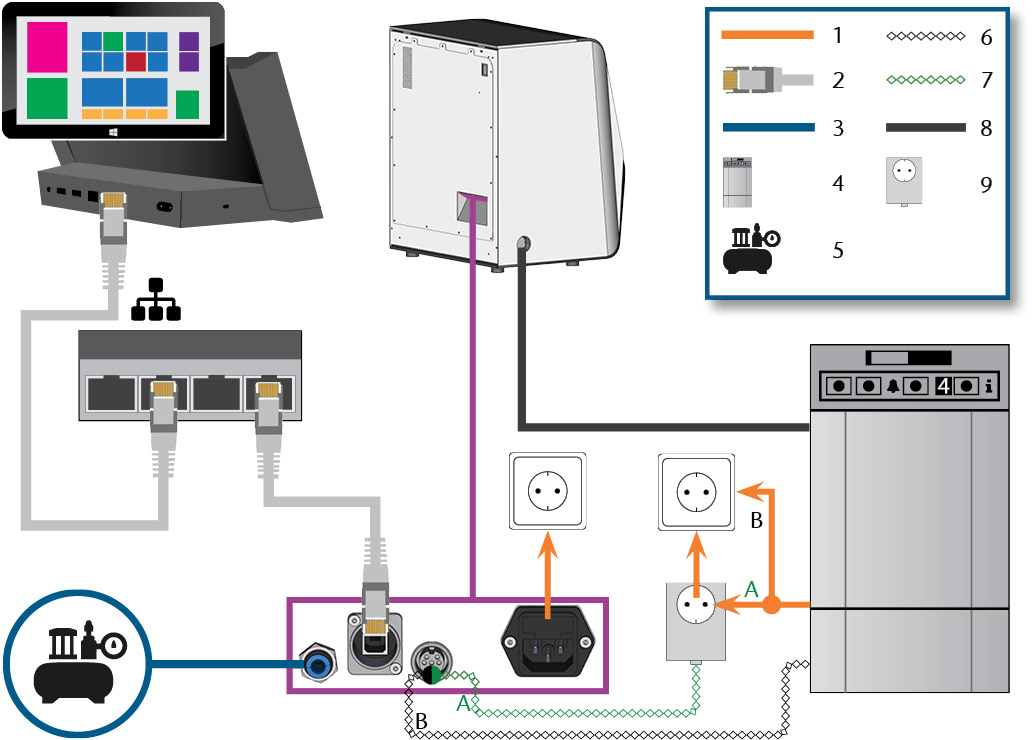

Esquema de instalación de la máquina

Establecer la conexión eléctrica

Instalar el sistema neumático

• ¡AVISO! Utilice siempre un aire comprimido que cumpla los requisitos del capítulo Datos técnicos.

La máquina necesita aire comprimido para las siguientes actividades:

• Para abrir y cerrar la pinza de sujeción durante los cambios de herramienta.
• Para el aire de bloqueo del husillo, que evita que cuerpos extraños entren en el husillo.
• Para el aire de bloqueo en la cámara de trabajo, que mantiene alejados los residuos de mecanizado de las piezas sensibles de la máquina.
• Para el ionizador.

Resumen del regulador de aire comprimido

La máquina se conecta al suministro de aire externo a través de un regulador de aire comprimido. Puede utilizar este regulador para controlar y regular la presión del aire entrante.

El regulador de aire comprimido va preinstalado en el compartimento combinado. Ubicación: Vea esta figura

El regulador tiene las siguientes conexiones:

• Rosca interior de 1/8", provista de un conector de aire comprimido macho para conectar el suministro de aire comprimido externo
• Racor rápido roscado de 6 mm para conectar la máquina.

Debe retirar el depósito para poder acceder al regulador de aire comprimido ( Cambiar el líquido refrigerante y limpiar el depósito de líquido refrigerante).

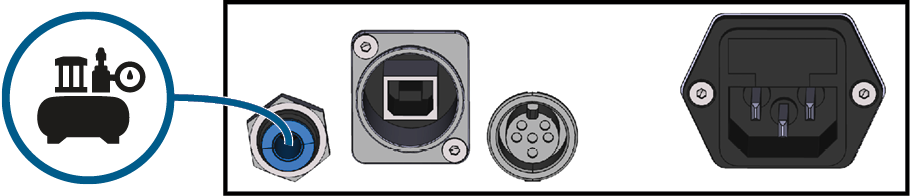

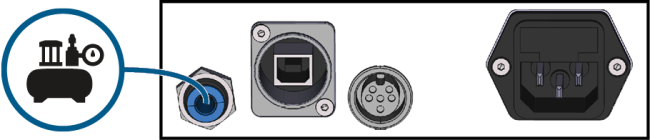

Instalar la manguera neumática

1. Cierre la válvula de suministro de aire comprimido externo principal.
2. Conecte la manguera neumática proporcionada a su sistema de suministro de aire comprimido externo.
3. Conecte el otro extremo de la manguera a la conexión neumática en el panel de conexiones de la máquina.
4. Verifique minuciosamente que todas las mangueras neumáticas externas están correctamente situadas en sus conexiones correspondientes y que las mangueras y los conectores no presentan daños.
5. Si todas las mangueras y todos los conectores están correctamente instalados y no presentan daños, abra la válvula de suministro de aire comprimido externo.

Ajustar la presión de aire con el regulador de aire comprimido

Solamente es necesario ajustar la presión del aire si la presión de aire indicada por el manómetro no está entre la presión de aire mínima y la máxima. Encontrará valores específicos y requisitos adicionales en el capítulo sobre datos técnicos.

1. Tire ligeramente hacia arriba del mando giratorio situado en la parte superior del regulador de aire comprimido.

2. Gire el mando giratorio en el sentido deseado:
   • Gire hacia «+» para aumentar la presión
   • Gire hacia «-» para reducir la presión
3. Vuelva a presionar hacia abajo el mando giratorio.
• El mando está bloqueado y no puede cambiarse involuntariamente.

Instalar el sistema de aspiración

• ¡ADVERTENCIA!Utilice siempre un sistema de aspiración que cumpla los requisitos del capítulo Datos técnicos.

Componentes del sistema de aspiración:

Componente	Fuente	¿Requerido?	Prerrequisito
Dispositivo de aspiración con manguera de aspiración incluida	Servicio de atención al cliente, distribuidores especializados	Sí	–
Unidad de conmutación	Servicio de atención al cliente*	No	El cable de datos no se utiliza.
Cable de datos de dispositivos de aspiración compatibles	Fabricante del dispositivo de aspiración	No	Dispositivo de aspiración compatible; unidad de conmutación no utilizada
Conexión de manguera	Servicio de atención al cliente	Si no encaja la manguera de aspiración	–

*La unidad de conmutación no está disponible a escala mundial.

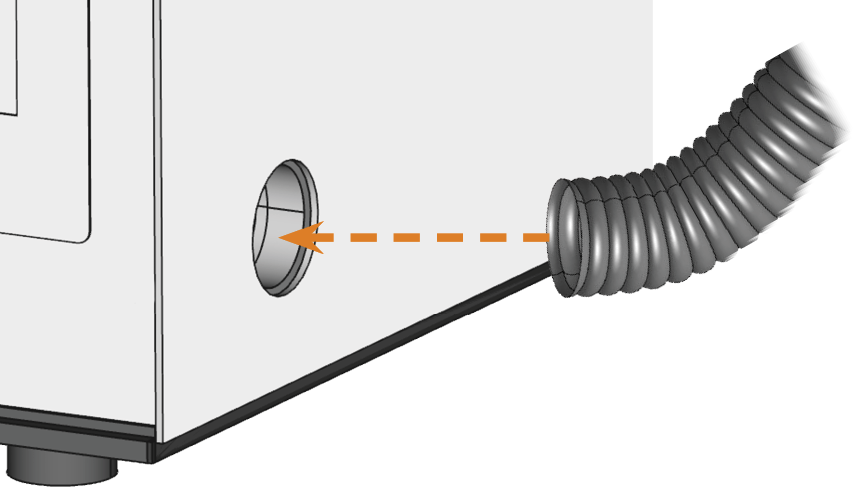

Conectar el dispositivo de aspiración

Puede instalar el dispositivo de aspiración de la siguiente manera:

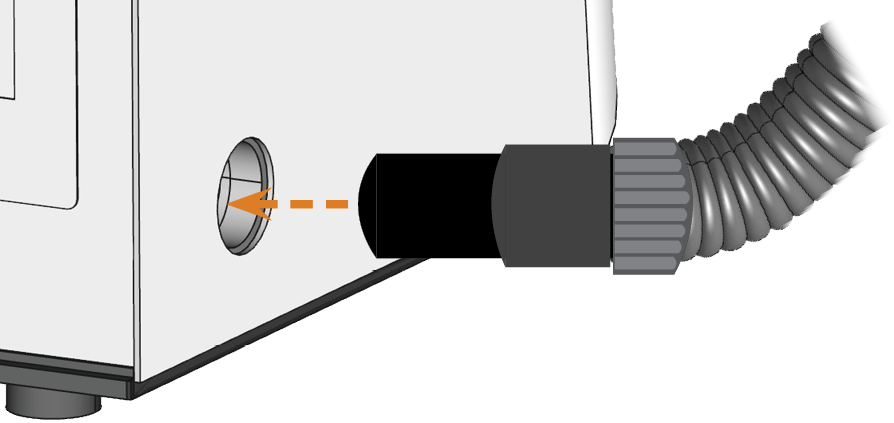

Conectar la manguera de aspiración a la conexión de manguera opcional

Si no puede conectar la manguera de aspiración del dispositivo de aspiración directamente a la máquina, instale la conexión de manguera de la siguiente manera:

1. Obtenga la conexión de manguera a través del servicio de atención al cliente.
2. Gire la rosca de la conexión de manguera en sentido antihorario hasta que la conexión esté completamente abierta.

Si la rosca se suelta de la conexión de manguera, vuelva a colocarla en la conexión y gírela una vuelta en sentido horario de modo que vuelva a quedar enroscada en la conexión.

3. En el lado de la rosca, inserte la manguera de aspiración del dispositivo de aspiración completamente en la conexión de manguera.




4. Gire la rosca de la conexión de manguera en sentido horario hasta donde sea posible.
5. Inserte la conexión de manguera en la abertura para el sistema de aspiración de la máquina. Asegúrese de que quede firmemente conectada.

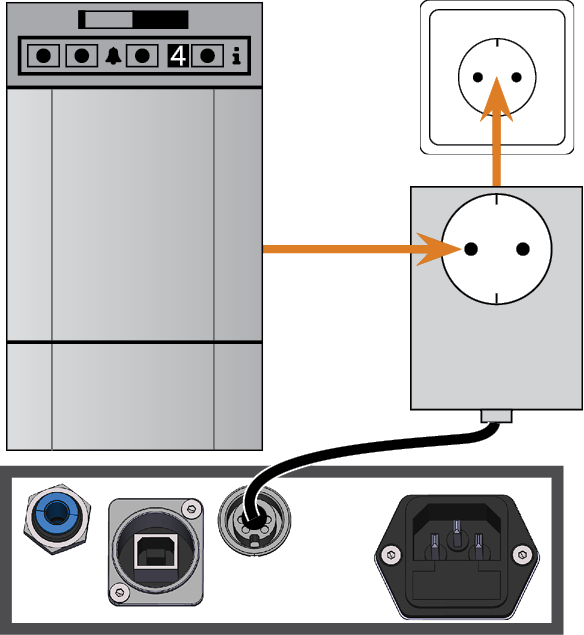

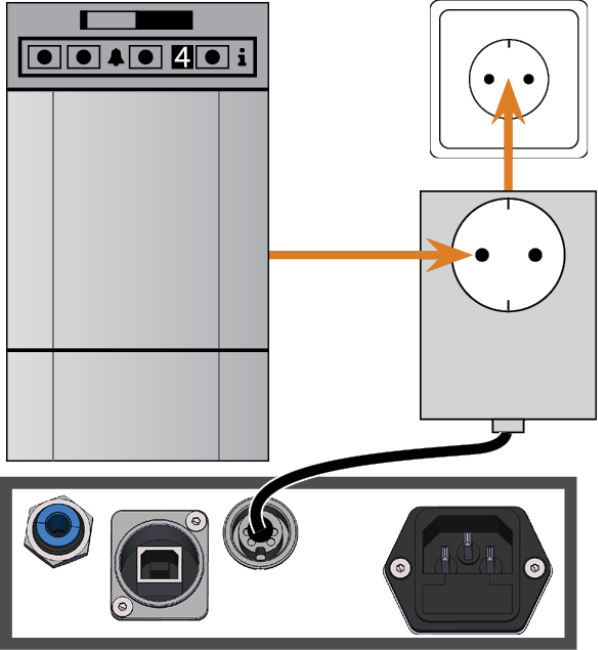

Instalar la unidad de conmutación

Si desea que la máquina encienda y apague automáticamente el dispositivo de aspiración, pero no dispone de un cable de datos, puede utilizar la unidad de conmutación opcional. La unidad de conmutación no está disponible a escala mundial.

1. Conecte el cable de alimentación del dispositivo de aspiración a la unidad de conmutación.
2. Conecte el cable de control de la unidad de conmutación al puerto de datos del dispositivo de aspiración situado en el panel de conexiones de la máquina.
3. Enchufe la unidad de conmutación a una toma de corriente.
