Colocación y cambio de herramientas
El flujo de trabajo para la restauración es el siguiente:
→
→
→
→
AVISO
Daños en el husillo o en las posiciones de herramientas debido a herramientas inadecuadas
Si utiliza herramientas inadecuadas, estas pueden provocar daños en la pinza de sujeción del husillo o en las posiciones de las herramientas.
-
Utilice solo herramientas que tengan un bisel suficientemente grande en el mango de la herramienta.
-
Coloque un circlip según DIN 471-A3 como anillo de tope.
-
Vea las instrucciones adicionales en el capítulo Datos técnicos.
Cambio de herramienta automático o manual
El cambio de herramienta puede realizarse automáticamente a través del almacén de herramientas o manualmente con la pinza de sujeción. Puesto que puede configurar cada posición de herramienta por separado, los cambios automáticos y manuales se pueden realizar paralelamente.
Características del cambio de herramienta automático
-
La máquina carga automáticamente las herramientas necesarias del almacén durante el mecanizado.
-
Debe colocar todas las herramientas necesarias en el almacén de herramientas antes de comenzar la tarea.
-
Caso predeterminado para todas las posiciones de herramienta en las que no se configura un cambio manual en DentalCNC.
El cambio de herramienta automático no es posible en los siguientes casos:
-
Una posición de herramienta está desgastada y ya no se pueden sujetar correctamente las herramientas.
-
Las herramientas que está utilizando no caben en el almacén de herramientas.
Características del cambio de herramienta manual
-
Las herramientas se insertan manualmente en la pinza de sujeción del husillo durante la tarea petición de DentalCNC.
-
Debe configurar este cambio de herramienta manual para las distintas posiciones de herramienta en DentalCNC.
-
Se describe en el manual de instrucciones de DentalCNC.
Forzar un cambio manual de herramienta para determinadas posiciones de herramienta
Insertar herramientas en el almacén de herramientas
Puede equipar el almacén de herramientas de su máquina de dos formas:
- Mediante inserción manual en el almacén de herramientas Esta es la manera más rápida.
- A través del husillo Se introduce una herramienta en la pinza de sujeción y el husillo la coloca en el almacén de herramientas. Esta opción requiere más tiempo, pero puede resultar más conveniente para algunos usuarios.
Almacén de herramientas en la cámara de trabajo (marcado en naranja)
Para insertar manualmente herramientas, proceda de la siguiente manera:
-
¡PRECAUCIÓN!Utilice guantes.
-
Abra la puerta de la cámara de trabajo.
- Si prefiere equipar el almacén de herramientas fuera de la máquina, extráigalo de la cámara de trabajo por los tiradores empotrados (marcados en azul).
-
¡AVISO! Retire las herramientas desgastadas o dañadas del almacén de herramientas, si las hay. DentalCNC muestra la duración de herramienta en la vista para la gestión de herramientas.
- Inserte herramientas nuevas:
- Asegúrese de que las posiciones de las herramientas en el almacén de herramientas coinciden con las posiciones en DentalCNC.

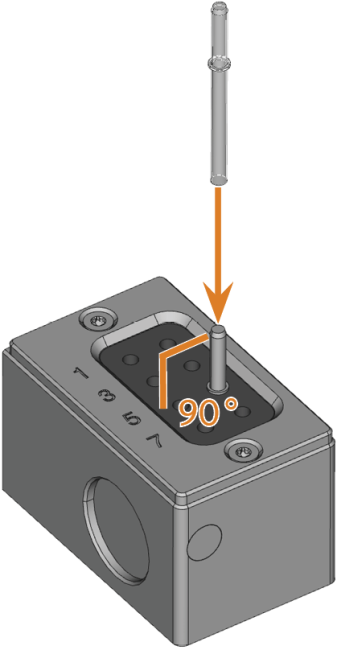

- Inserte las herramientas de forma recta en las posiciones de herramienta con el filo señalando hacia abajo. Empújelas hacia dentro hasta que el anillo toque la goma.
- Después de sustituir una herramienta restablezca la duración de la herramienta.
- Si es necesario, vuelva a colocar el almacén de herramientas en el soporte de almacenes de herramientas.
Si las posiciones de las herramientas en el almacén de herramientas no coinciden con las posiciones en DentalCNC, la máquina utilizará las herramientas erróneas para ejecutar tareas y el mecanizado resultará inservible.
Superior: Posiciones de herramienta 1–8 en el almacén de herramientas
Inferior: Posición de herramienta 1–8 en DentalCNC
Retirar las herramientas del almacén de herramientas
-
¡PRECAUCIÓN!Utilice guantes.
- Abra la puerta de la cámara de trabajo.
-
Tire de la herramienta hacia arriba para extraerla del almacén de herramientas.
-
Configure DentalCNC en función de si vuelve a poner la herramienta en su inventario o deja de usar este tipo de herramienta:
-
De vuelta al inventario: Mover herramientas del almacén de herramientas virtual al ATB virtual
-
Fin del uso: Eliminar herramientas
-
Añadir herramientas de repuesto
Si la vida útil de una herramienta se acaba durante el mecanizado, DentalCNC puede cargar automáticamente una herramienta de repuesto del almacén de herramientas para continuar el mecanizado.
-
Coloque herramientas de repuesto en el almacén de herramientas.
-
Configure las herramientas de repuesto en DentalCNC.
