Conectar la máquina
Ver el vídeo
Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad
Los pasos de instalación hasta la puesta en marcha son los siguientes:
→
→
→

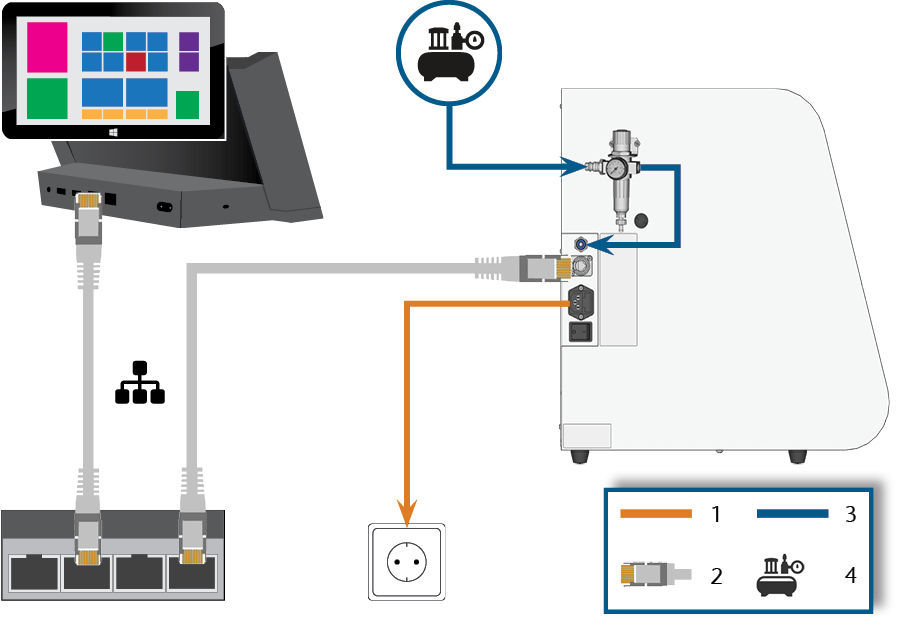

Esquema de instalación de la máquina
- Conexión eléctrica
- Cable de red Ethernet
- Manguera neumática
- Suministro de aire comprimido externo
Establecer la conexión eléctrica
La máquina necesita un sistema de alimentación ininterrumpida para el funcionamiento correcto.
- Enchufe el cable de alimentación de corriente suministrado en la toma de corriente situada en el panel de conexiones de la máquina.
-
¡AVISO! Para evitar interrupciones en las tareas, instale un sistema de alimentación ininterrumpida (SAI), tipo online/VFI (IEC 62040-3, clase 1) en caso de apagones periódicos o fluctuaciones frecuentes de la tensión de red.
- Enchufe el conector macho del cable en una toma de corriente que esté protegida mediante un interruptor diferencial.
Instalar el sistema neumático
Riesgo de lesiones causadas por un escape de aire comprimido y por golpes de las mangueras neumáticas
Unas conexiones neumáticas abiertas o sueltas pueden causar lesiones severas.
- Asegúrese de que durante la instalación y el mantenimiento de las mangueras neumáticas y del regulador de aire comprimido no se conduzca aire comprimido a través de las mangueras y conexiones.
- Antes de conducir aire comprimido a través de las mangueras y conexiones, verifique que las mangueras están insertadas de forma segura en los conectores correctos y de que no presentan daños. Esto también es válido para el regulador de aire comprimido.
- No conduzca aire comprimido a través de unas mangueras o unos conectores dañados.
El husillo puede sufrir daños en los rodamientos y daños eléctricos si el aire comprimido está contaminado
El aire comprimido entrante debe estar seco y libre de aceite de acuerdo con ISO 8573-1:2010, porque el regulador de aire comprimido solamente es un indicador del aire contaminado.
| Pureza del aire según ISO 8573-1:2010 | ||
|---|---|---|
|
Partículas sólidas |
clase 3 |
Grado de filtración superior a 5 µm para partículas sólidas |
|
Agua |
clase 4 |
Punto de rocío a presión máx.: +3 °C |
|
Contenido total de aceite |
clase 3 |
Contenido de aceite máx.: 1 mg/ml3 |
- Asegúrese de que el aire comprimido cumpla los requisitos anteriores.
- Conecte la máquina únicamente al suministro de aire comprimido si está correctamente instalado el regulador de aire comprimido.
Encontrará valores específicos y requisitos adicionales en el capítulo sobre datos técnicos. Datos técnicos
La máquina necesita aire comprimido para las siguientes actividades:
- Para abrir y cerrar la pinza de sujeción durante los cambios de herramienta.
- Para el aire de bloqueo del husillo, que evita que cuerpos extraños entren en el husillo.
- Para el aire de bloqueo en la cámara de trabajo, que mantiene alejados los residuos de mecanizado de las piezas sensibles de la máquina.
Resumen del regulador de aire comprimido
La máquina se conecta al suministro de aire externo a través de un regulador de aire comprimido. Puede utilizar este regulador para controlar y regular la presión del aire entrante.
- Rosca interior de 1/8", provista de un conector de aire comprimido macho para conectar el suministro de aire comprimido externo
- Racor rápido roscado de 6 mm para conectar la máquina.
Fallo del separador de agua causado por una alineación incorrecta del regulador de aire comprimido
El regulador de aire comprimido siempre debe montarse en una posición vertical porque en caso contrario el separador de agua no funcionará.

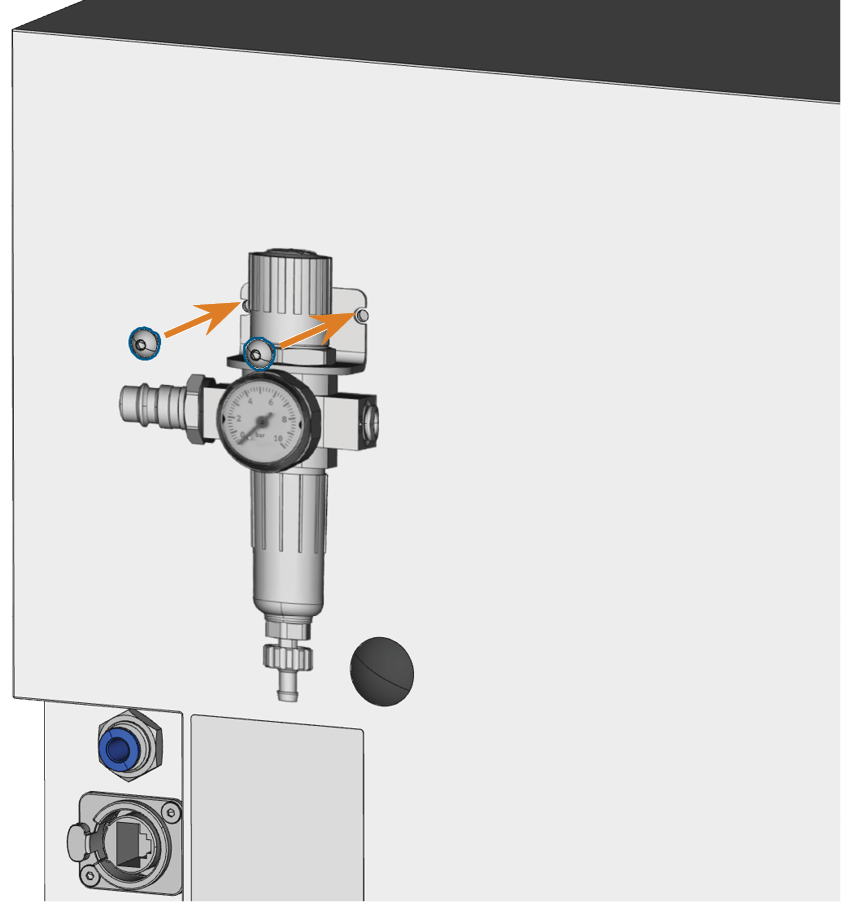

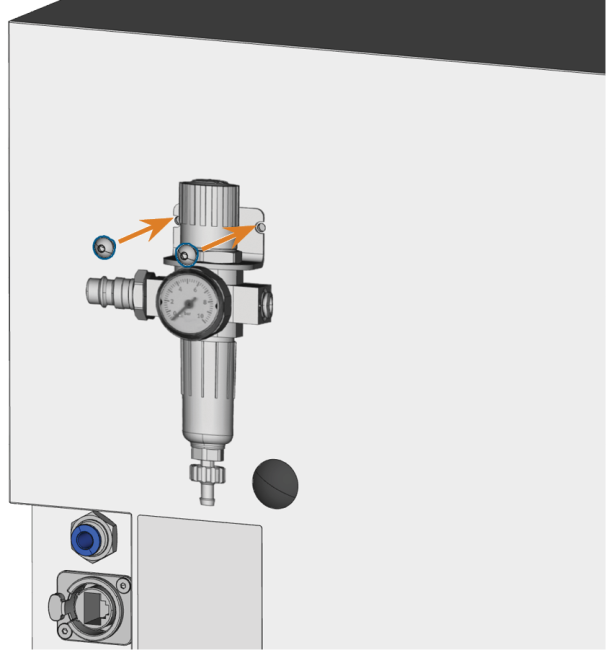

En el lado izquierdo de la máquina se encuentran dos taladros, que usted puede utilizar para montar el regulador de aire comprimido en la máquina.
- Monte el regulador de aire comprimido en una posición vertical, utilizando los tornillos de cabeza ovalada que se encuentran en los taladros.

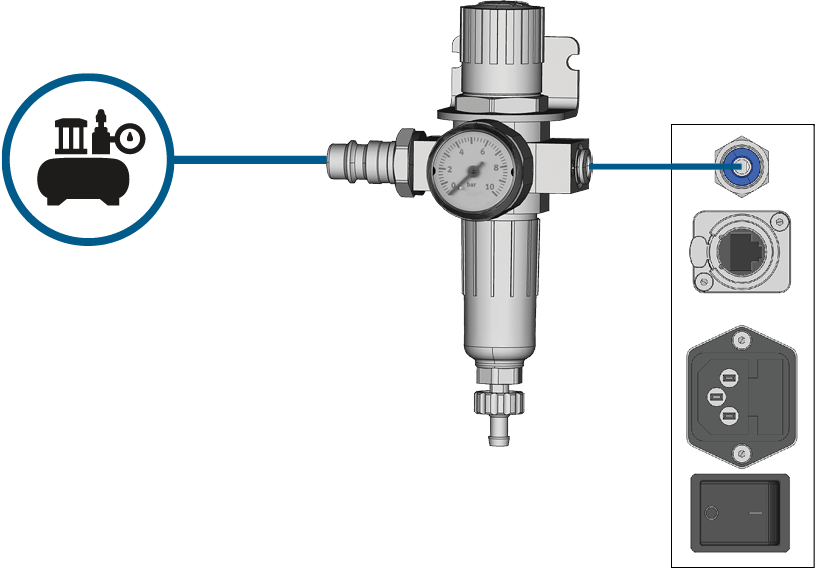

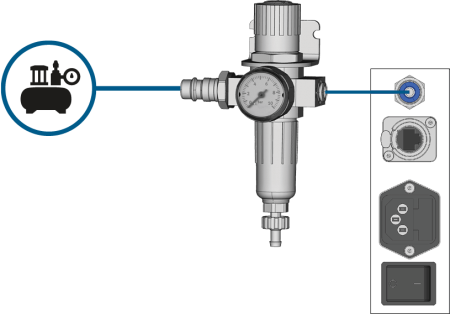

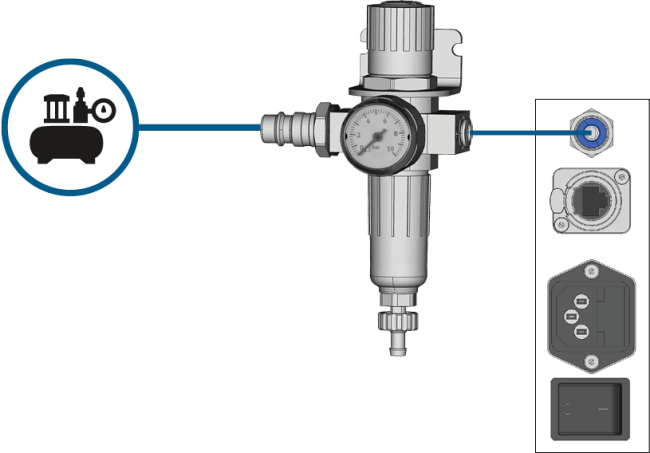

Instalar la manguera neumática
- Cierre la válvula de suministro de aire comprimido externo principal.
- Utilice la manguera neumática proporcionada para conectar la conexión neumática derecha del regulador de aire comprimido a la conexión neumática de la máquina.
- Conecte el suministro de aire comprimido externo a la conexión neumática izquierda del regulador de aire comprimido.
- Verifique minuciosamente que todas las mangueras neumáticas externas están correctamente situadas en sus conexiones correspondientes y que las mangueras y los conectores no presentan daños.
- Si todas las mangueras y todos los conectores están correctamente instalados y no presentan daños, abra la válvula de suministro de aire comprimido externo.
Ajustar la presión de aire con el regulador de aire comprimido
Solamente es necesario ajustar la presión del aire si la presión de aire indicada por el manómetro no está entre la presión de aire mínima y la máxima. Encontrará valores específicos y requisitos adicionales en el capítulo sobre datos técnicos.
- Mando giratorio para regular la presión
- Manómetro para controlar la presión de aire saliente
- Cazoleta del separador de agua
- Tornillo de descarga
-
Tire ligeramente hacia arriba del mando giratorio situado en la parte superior del regulador de aire comprimido.
- Gire el mando giratorio en el sentido deseado:
- Gire hacia «+» para aumentar la presión
- Gire hacia «-» para reducir la presión
- Vuelva a presionar hacia abajo el mando giratorio.
- El mando está bloqueado y no puede cambiarse involuntariamente.
