Se aplica a: E3, E4

Sustituir la barra de fijación de los paneles laterales

En las figuras de esta descripción aparece E4, pero los componentes relevantes de E3 son idénticos o muy similares. El procedimiento descrito se aplica a ambas máquinas.

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

Si los paneles laterales ya no se sostienen, sustituya las barras de fijación.

  1. Tenga a mano:

    • Llave Allen TX10



    • Barras de fijación de repuesto, cantidad según las necesidades



  2. Apague la máquina mediante el interruptor principal.



  3. Desconecte la máquina de todas las líneas.

  4. Retire el panel lateral cuyas barras de fijación desee sustituir.

    Desmontaje y montaje de la carcasa de la máquina

  5. Sustituya los conectores de las barras de fijación dañadas en el panel lateral:

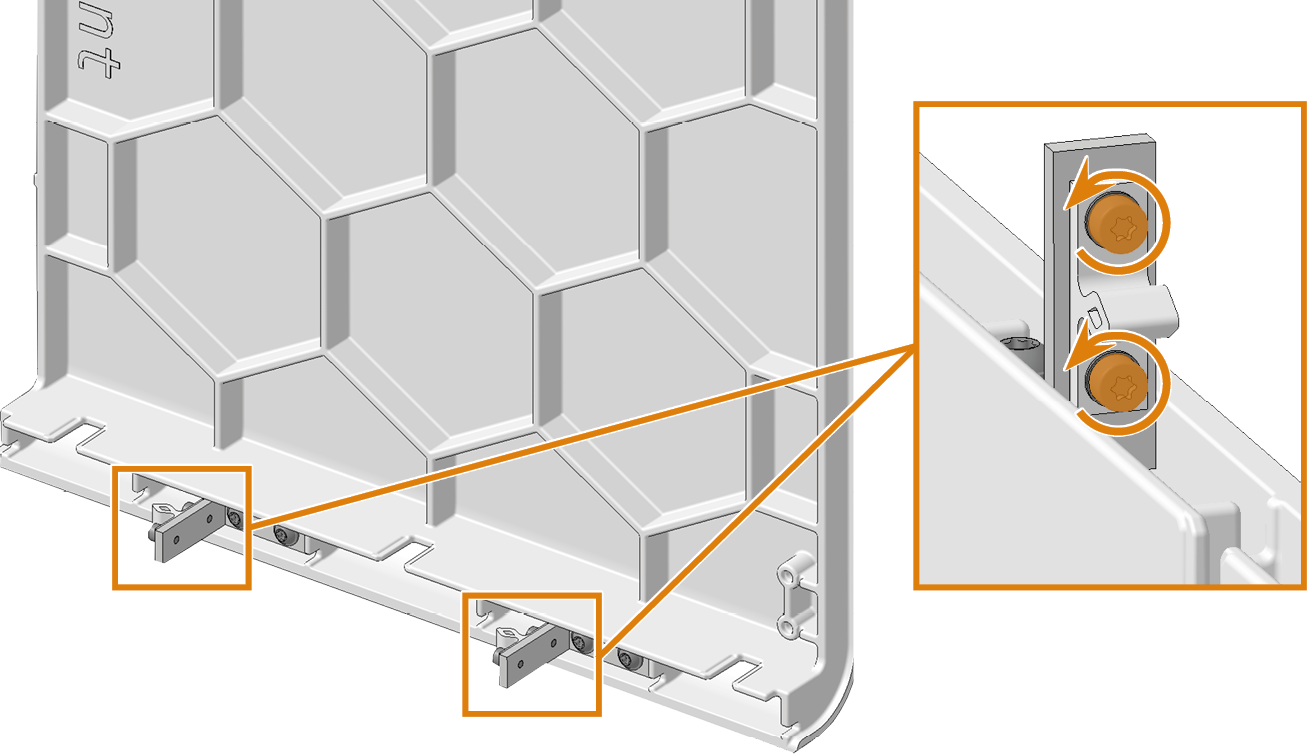

    1. Afloje los 2 tornillos y retire el conector y los tornillos de la máquina.

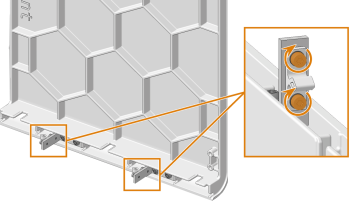

    2. Enrosque los conectores de repuesto en la misma posición. Utilice los tornillos del artículo de repuesto.

    6.



  6. Solo E4:

    Si desea sustituir las barras de fijación del panel lateral izquierdo:

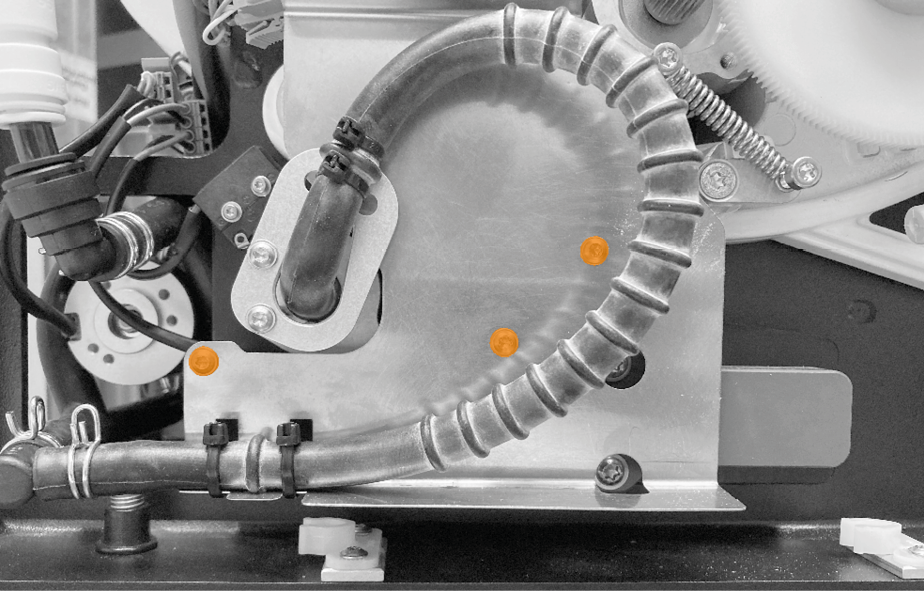

    1. Retire los 3 tornillos de la guía de la manguera.

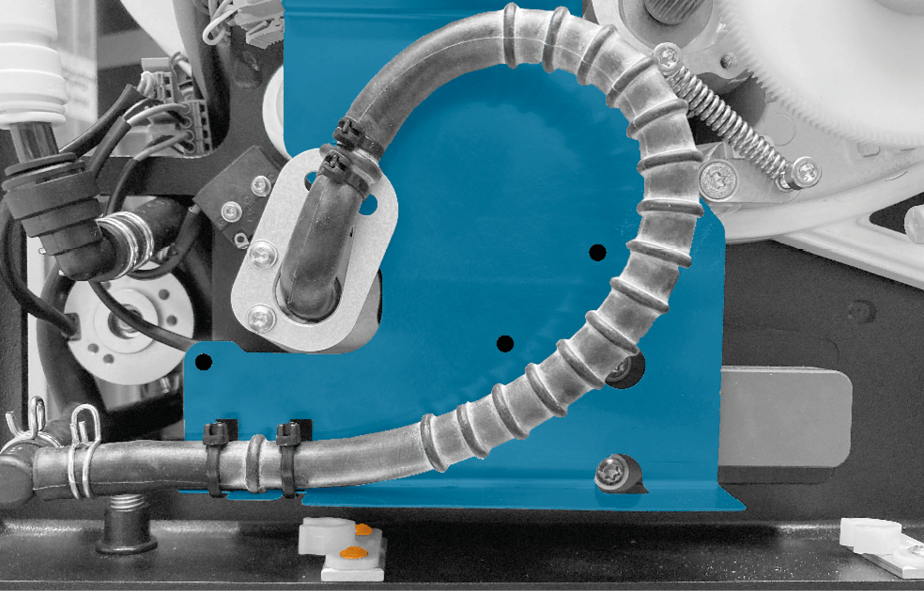

    2. Coloque la guía de la manguera en una posición en la que pueda alcanzar los tornillos de los casquillos de la barra de fijación con la llave Allen. Sujete la guía de la manguera (marcada en azul) en esta posición.

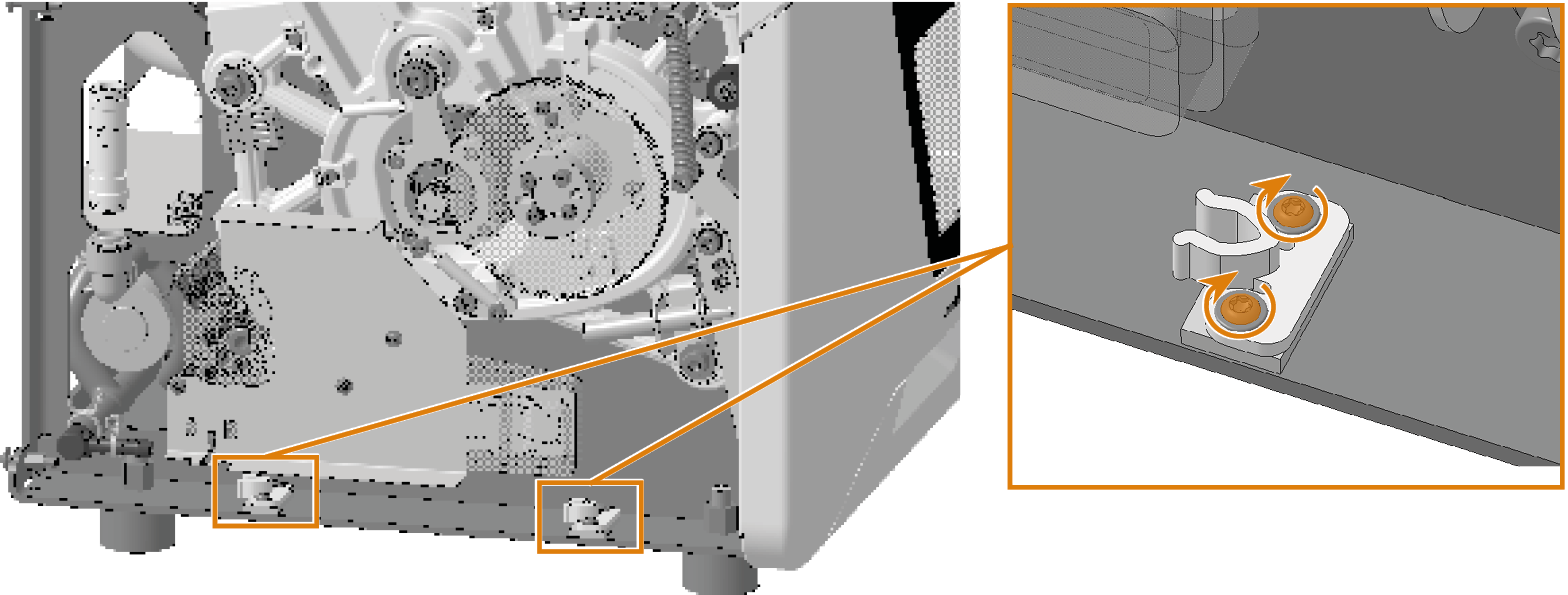

  7. Sustituya los casquillos de las barras de fijación dañadas en el cuerpo de la máquina:

    1. Marque la posición de los casquillos en el cuerpo de la máquina con un lápiz.

    2. Afloje los 2 tornillos y retire los casquillos y los tornillos de la máquina.

    3. Atornille los casquillos de repuesto en la posición marcada. Utilice los tornillos del artículo de repuesto.

    8.



  8. Solo E4:

    Si ha sustituido las barras de fijación del panel lateral izquierdo:

    Atornille los 3 tornillos de la guía de la manguera.

    Fije la guía de la manguera con los 3 tornillos.



  9. Monte la carcasa de la máquina.
