Se aplica a: E5

Vista general de la máquina

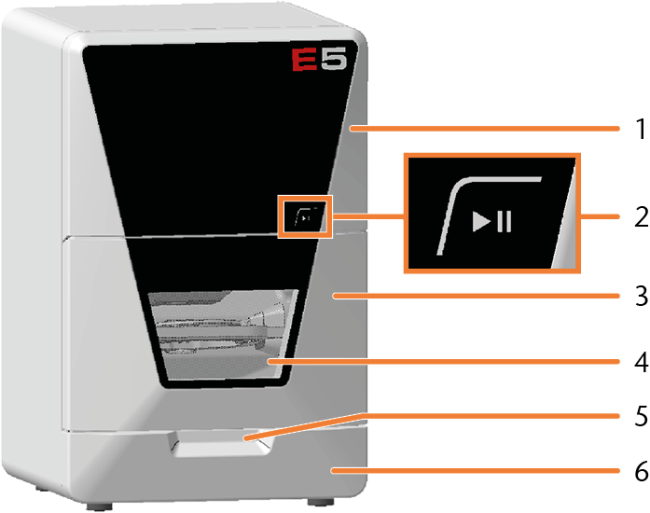

Vista frontal de la máquina

  1. Cubierta de servicio superior para acceder al interior de la máquina

  2. Tecla de inicio

    Botón de inicio

  3. Puerta de la cámara de trabajo

    Puerta de la cámara de trabajo

  4. Ventanilla de la cámara de trabajo

    Limpiar la máquina

  5. Moldura de agarre de la puerta de la cámara de trabajo

  6. Cubierta inferior de servicio para acceder a la ranura del módulo del sistema

    Sustituir el módulo del sistema

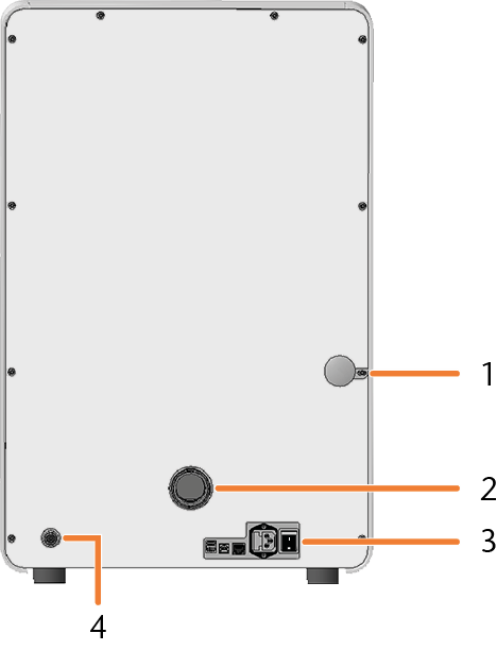

Vista trasera de la máquina

  1. Mecanismo de apertura de emergencia para la puerta de la cámara de trabajo

    Apertura de emergencia de la puerta de la cámara de trabajo

  2. Toma de aspiración para el sistema de aspiración

    Instalar el sistema de aspiración

  3. Panel de conexiones

    Panel de conexiones

  4. Interfaz de aspiración (6 pines, IEC 61076-2-106)

    Instalar el sistema de aspiración

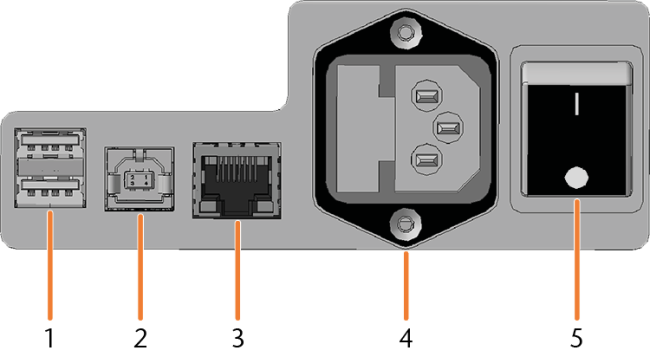

Panel de conexiones

  1. 2 x Puerto USB 2.0 tipo A (para futuras extensiones)

  2. 1 x Puerto USB 2.0 tipo B (para futuras extensiones)

  3. Puerto de red (Ethernet RJ-45)

    Conectar el ordenador CAM

  4. Conexión eléctrica incl. fusible de vidrio T6,3A L250V

    Establecer la conexión eléctrica

    Cambio del fusible principal

  5. Interruptor principal

    Primera puesta en marcha

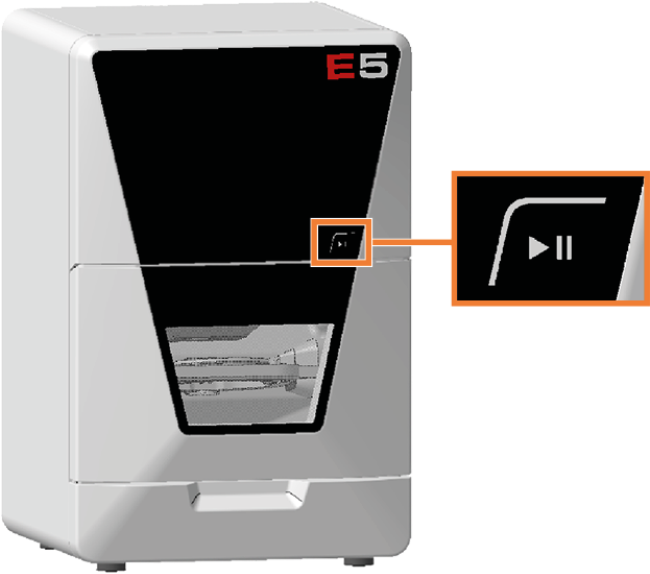

Botón de inicio



La tecla de inicio sirve para iniciar e interrumpir una tarea.

  • Para pulsar la tecla de inicio, ponga un dedo en ella.

Iniciar tareas

Interrumpir y continuar el mecanizado

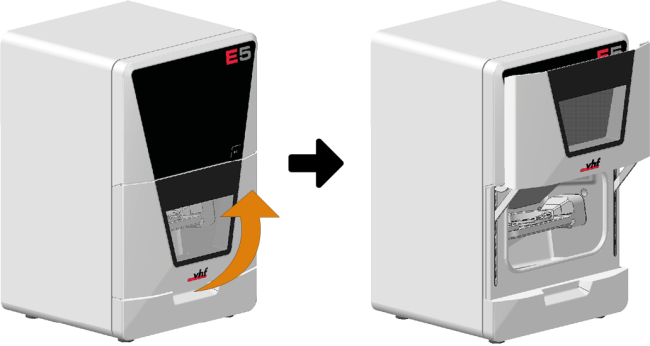

Puerta de la cámara de trabajo

La puerta de la cámara de trabajo cierra la cámara de trabajo y protege al usuario de lesiones durante el funcionamiento. Puede abrir y cerrar la puerta de la cámara de trabajo manualmente.

No se puede abrir la puerta cuando la máquina está apagada ni cuando los ejes están en movimiento.

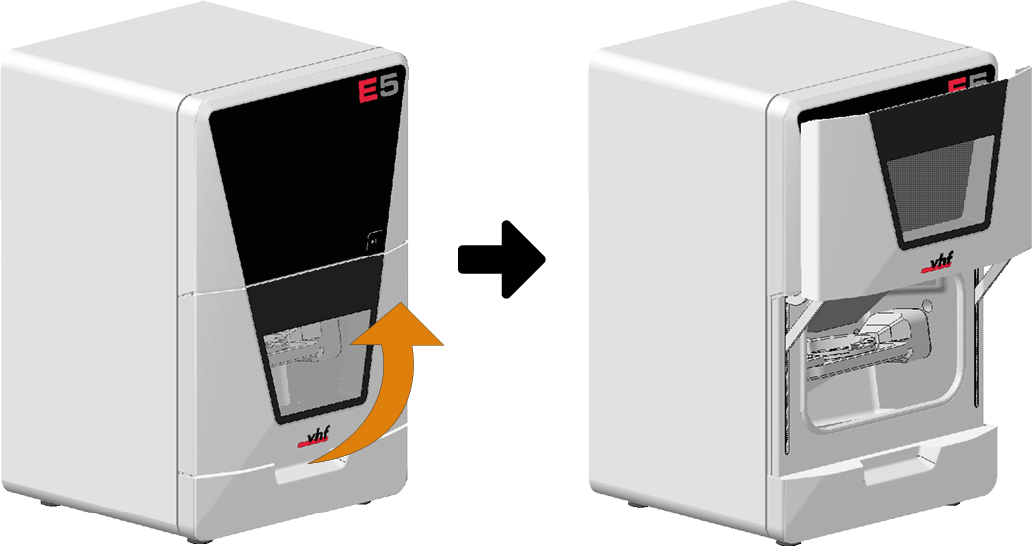

  • Para abrir o cerrar la puerta de la cámara de trabajo, tire de ella hacia arriba o presiónela hacia abajo con la mano. Utilice la moldura de agarre de la puerta.



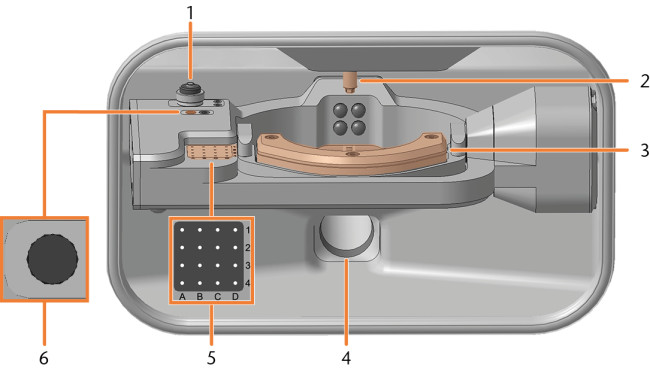

Cámara de trabajo

Puede insertar piezas en bruto y herramientas en la cámara de trabajo. Aquí es donde las piezas en bruto se procesan.



  1. Palpador de medición

    Limpiar la máquina

  2. Husillo con pinza de sujeción para alojar herramientas

    Colocación y cambio de herramientas

  3. Portapiezas

    Fijar y retirar piezas en bruto

  4. Abertura de aspiración para el sistema de aspiración

    Instalar el sistema de aspiración

  5. Almacén de herramientas

    Colocación y cambio de herramientas

  6. Inserto para AirTool

    Colocación y cambio de herramientas

Colores de la iluminación de la cámara de trabajo

Color

Estado

Puerta de la cámara de trabajo

Verde

La máquina está lista para funcionar.

desbloqueado

Blanco

La máquina está lista para funcionar.

desbloqueado

Azul

La máquina está operando.

bloqueado

Rojo

Se ha producido una avería en la máquina.

bloqueado

Ejes / Módulo de eje A-B

Esta máquina tiene 5 ejes: 3 ejes lineales y 2 ejes giratorios.

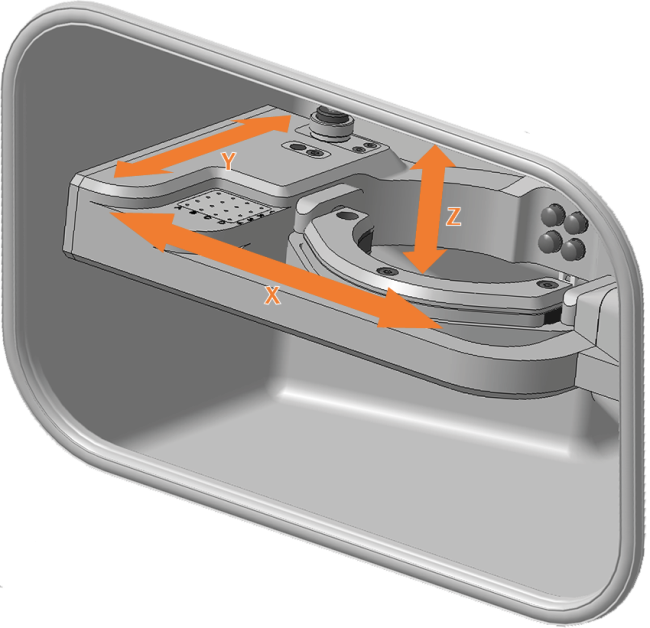

Ejes lineales

El husillo se desplaza a lo largo de estos ejes.

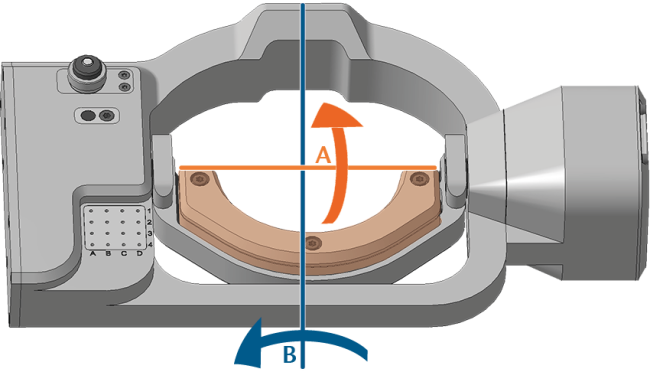

Ejes giratorios

El portapiezas gira alrededor de estos ejes.

Módulo de eje A-B con marcado de los ejes A y B

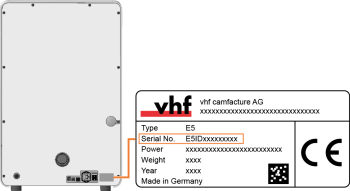

Placa de identificación y número de serie

La placa de identificación de la máquina contiene información identificativa como, por ejemplo, el número de serie. Encontrará la placa de identificación y el número de serie de la máquina en el siguiente lugar:

Número de serie en la placa de identificación (marcado en naranja)
