Se aplica a: E5

Sustituir el módulo del sistema

AVISO

El cambio del módulo del sistema requiere el servicio de atención al cliente

La preparación del cambio del módulo del sistema y la configuración del módulo del sistema de repuesto requieren una configuración de software por parte del servicio de atención al cliente. De lo contrario, la máquina no estará operativa.

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

El módulo del sistema contiene los siguientes componentes:

  • Alimentación eléctrica

  • Unidad de control

  • Panel de conexiones

Si uno de estos componentes falla, se sustituirá el módulo completo.

Inserte el módulo en el pozo del módulo del sistema.

Pozo del módulo del sistema vacío

  1. Barra de posicionamiento para la cubierta de servicio inferior

  2. Ranura del módulo del sistema

  3. Perno de bloqueo*

  4. Carriles guía

*Sustituya también el perno de bloqueo cuando sea necesario. Sustituir el perno de bloqueo del módulo del sistema

  1. Contactar con el servicio de atención al cliente.

    • El servicio de atención al cliente preparará el cambio del módulo del sistema.

  2. Tenga a mano:

    1 x Módulo del sistema de repuesto



    1. Panel de conexiones

    2. Conector para insertar en la ranura del módulo del sistema

    3. Mango

  3. Cierre DentalCNC.

  4. ¡PELIGRO!Apague la máquina mediante el interruptor principal.

    5. ¡AVISO! Daño en los cables y en el módulo del sistema si los cables permanecen insertados en el módulo

  5. Retire el cable eléctrico y el cable de red.





  6. Retire la cubierta de servicio inferior:

    1. Agarre los lados izquierdo y derecho de la cubierta.

    2. Tire de la cubierta hacia adelante.





  7. Tire del perno de bloqueo hacia arriba y gírelo en el sentido de las agujas del reloj.

    • El perno de bloqueo permanece en posición. El pozo del módulo del sistema está desbloqueado.

  8. Extraiga el módulo del sistema del pozo tirando del mango hacia delante.

    9.

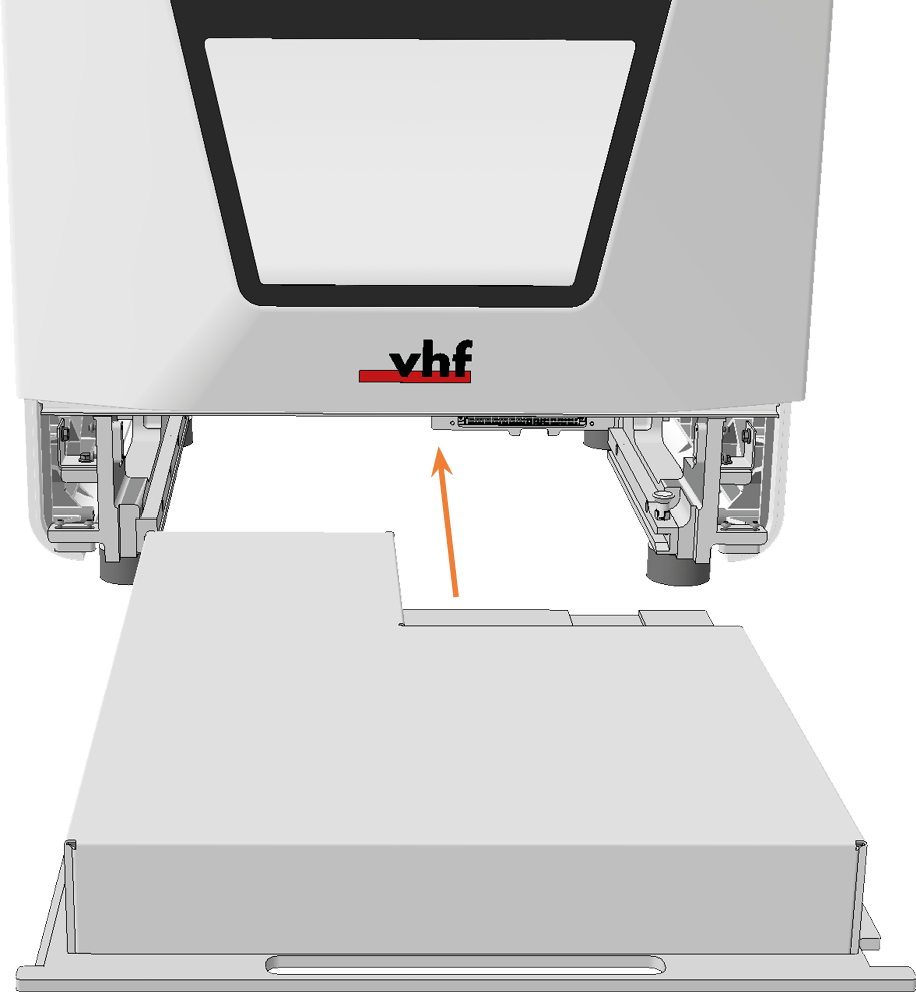

  9. Deslice el módulo del sistema de repuesto con el conector en la parte trasera derecha del pozo del módulo del sistema.

    Introduzca la placa base del módulo del sistema en los carriles guía izquierdo y derecho.







    • Notará cómo el conector se desliza hacia la ranura del módulo del sistema.

  10. Gire el perno de bloqueo en sentido contrario a las agujas del reloj.

    • El perno de bloqueo se desliza hacia abajo. El pozo del módulo del sistema está bloqueado.



  11. Instale la cubierta de servicio inferior:

    1. Coloque el borde superior de la cubierta en la barra de posicionamiento por encima del pozo del módulo del sistema.

    2. Incline la mitad inferior de la cubierta hacia la máquina.

    3. Presione la cubierta hasta que encaje en su lugar.







  12. Conecte el cable Ethernet y el cable eléctrico.

  13. Encienda la máquina mediante el interruptor principal.

  14. Inicie DentalCNC





  15. Contactar con el servicio de atención al cliente.

    • El servicio de atención al cliente configurará el módulo del sistema.
