Se aplica a: E5

Sustituir el perno de bloqueo del módulo del sistema

El perno de bloqueo del módulo de sistema se fija con una tuerca.

  1. Tenga a mano:

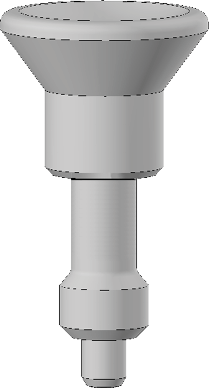

    • 1 x Perno de bloqueo de repuesto



    • 1 x Llave fija de 8 mm

      •

  2. Retire la cubierta de servicio inferior y el módulo del sistema.

    Sustituir el módulo del sistema

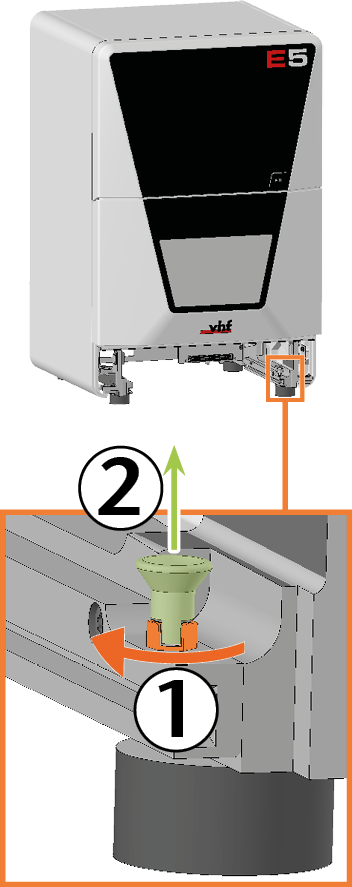

  3. Afloje la tuerca con la llave fija.

  4. Retire el perno de bloqueo.

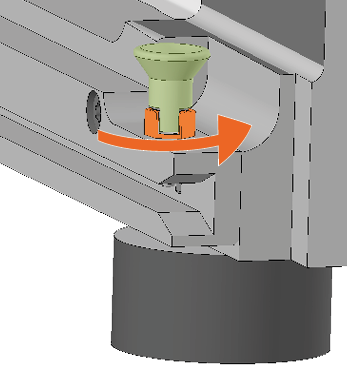

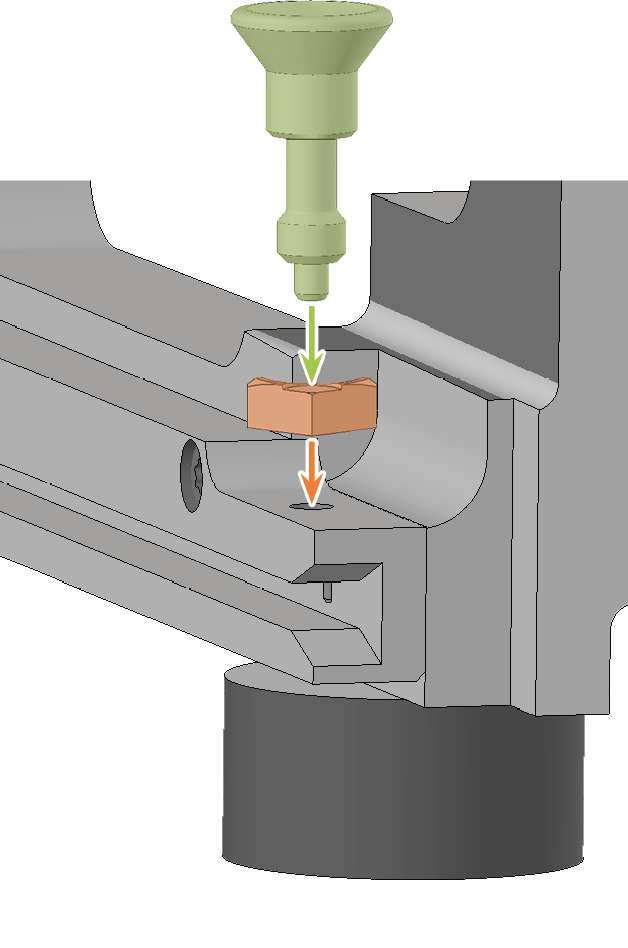

  5. Introduzca el perno de bloqueo de repuesto en el orificio y enrósquelo con la tuerca.

    6.





  6. Instale el módulo del sistema y la cubierta de servicio inferior.

    Sustituir el módulo del sistema
