Se aplica a: E5

Cambiar el módulo de eje A-B

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

  1. Tenga a mano:

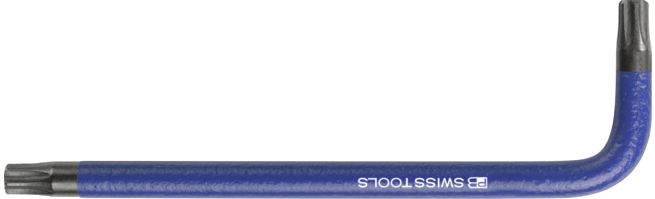

    • 1 x Destornillador de ángulo TX25



    • 1 x Destornillador de torque de 5,0 Nm con punta TX25 (suministrado con la pieza de repuesto)



    • 1 x módulo de eje A-B de repuesto



    • 1 x Broca para posiciones de herramientas (2,8 mm)



    • 1 x Kit de calibrado

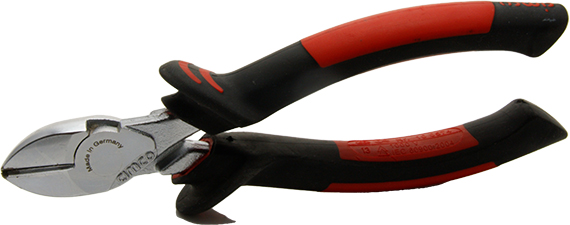

    • 1 × alicates de corte lateral



  2. Cierre DentalCNC.



  3. Abra la puerta de la cámara de trabajo.

  4. Apague la máquina mediante el interruptor principal.

  5. ¡PRECAUCIÓN!Utilice guantes.

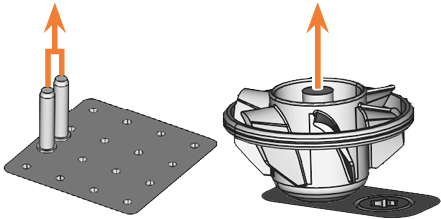

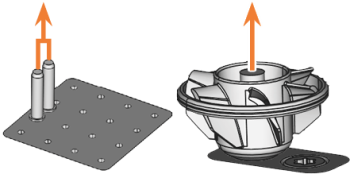

  6. ¡AVISO! Retire todas las herramientas del almacén de herramientas y el AirTool del inserto E1.

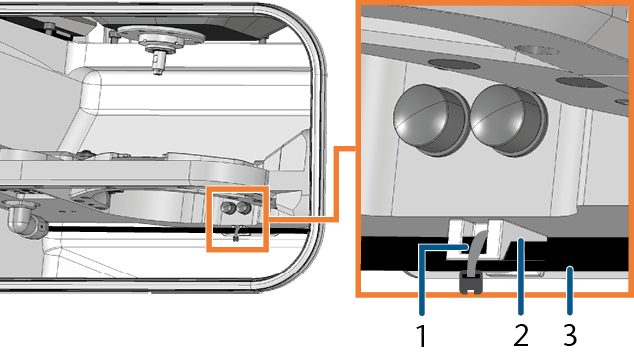

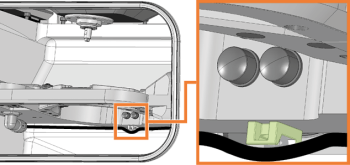

  7. Desconecte el cable del eje A del módulo del eje A-B del pasacables:



    1. Brida para cables

    2. Pasacables

    3. Cable del eje A

      ¡AVISO! Daños en el cable del eje A si utiliza los alicates de corte lateral a demasiada profundidad.

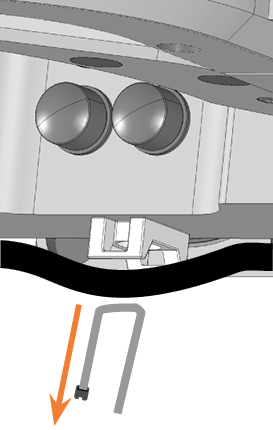

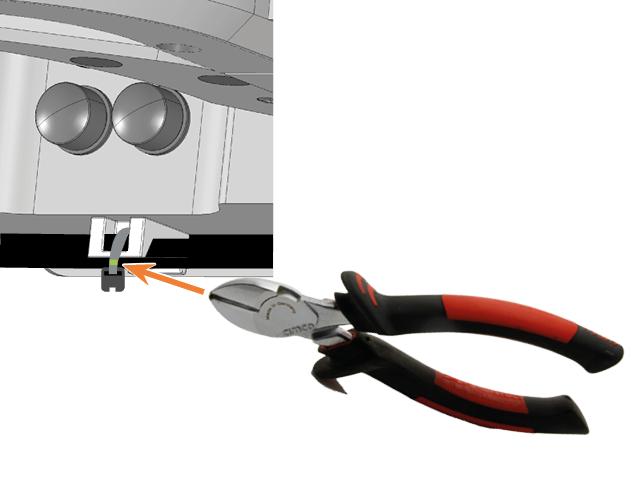

    1. Corte con cuidado la brida para cables por la línea de corte (marcada en verde) con los alicates de corte lateral. No dañe el cable del eje A en el proceso.

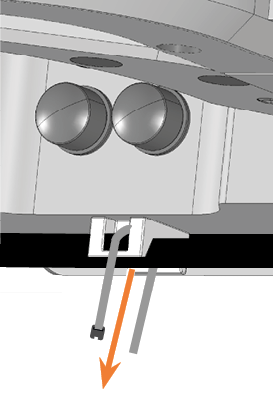

    2. Tire del cable del eje A hacia abajo para extraerlo del pasacables.

    3. Retire la brida para cables.







  8. Desconecte el cable del eje A del módulo del eje A-B:

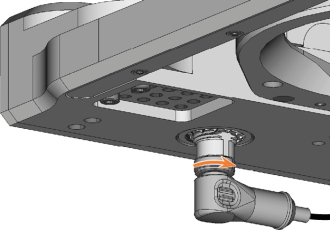

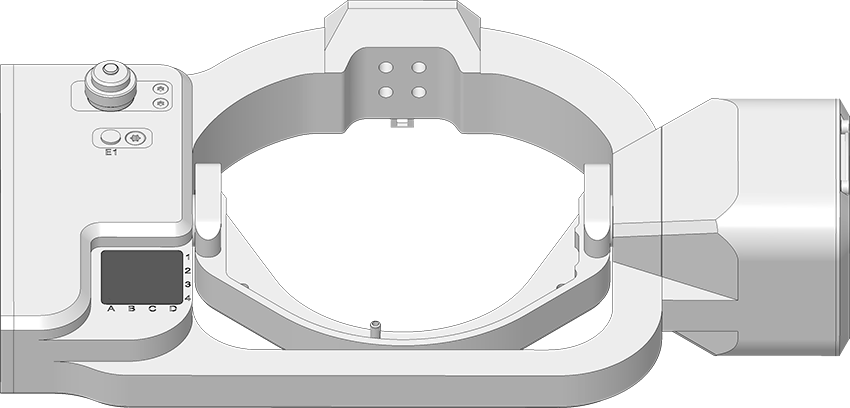

    1. Abra la tuerca moleteada situada en la parte inferior izquierda del módulo del eje A-B.

    2. Tire del cable del enchufe hacia abajo.





  9. Retire la pieza en bruto del portapiezas, si la hay.

    Fijar y retirar piezas en bruto

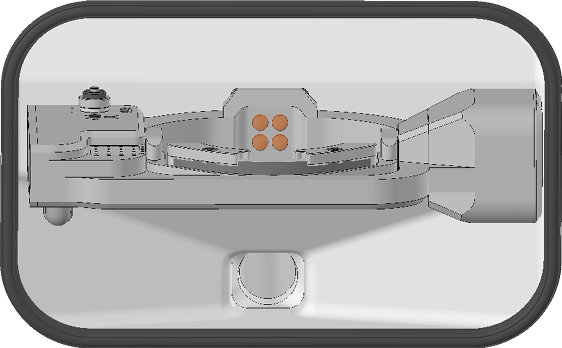

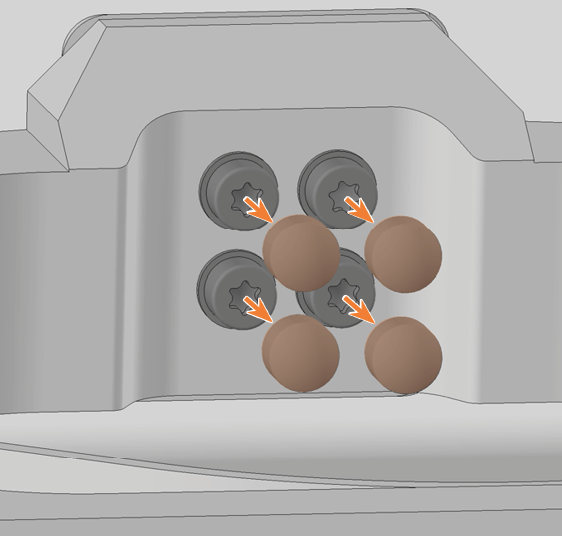

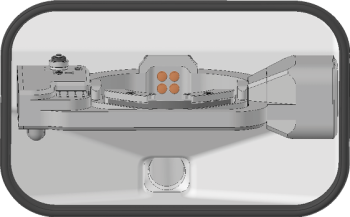

  10. Retire las 4 tapas (marcadas en naranja) de los 4 tornillos de fijación del módulo de eje A-B.

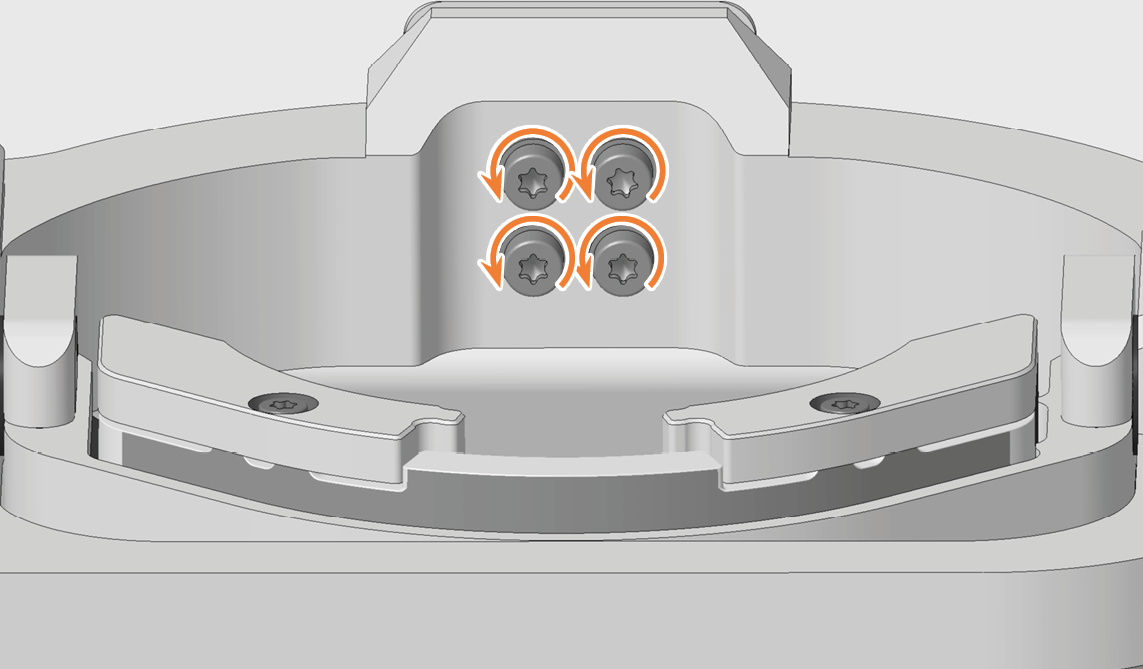

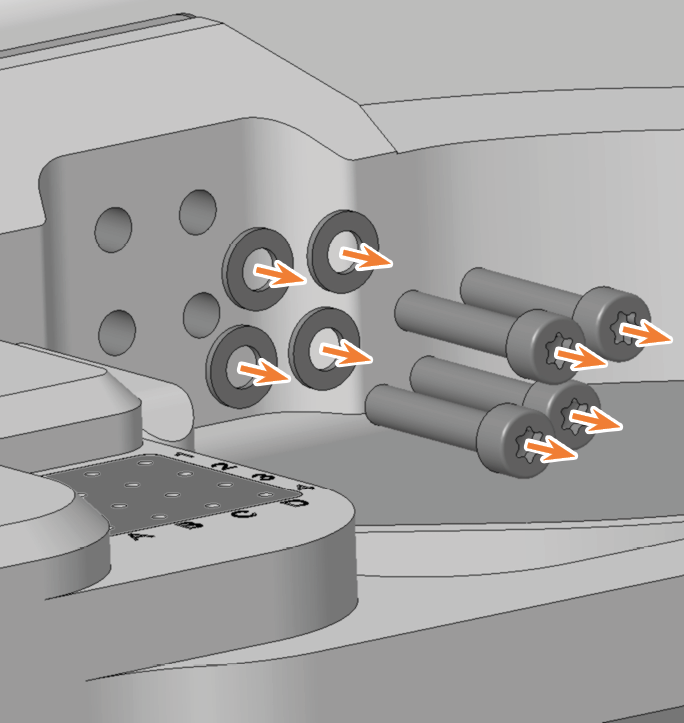

  11. Desenrosque los 4 tornillos de fijación del módulo de eje A-B con la llave Allen. Retire los tornillos de fijación y las arandelas.

  12. Sujete el módulo de eje A-B con las dos manos y tire hacia delante del árbol de transmisión. Retire el módulo de eje A-B de la cámara de trabajo.

  13.





  14. Retire el portapiezas del módulo del eje A-B desmontado. Fije el portapiezas en el módulo del eje A-B de repuesto.

    Para ello, siga las instrucciones que figuran a continuación: Sustituir el portapiezas.

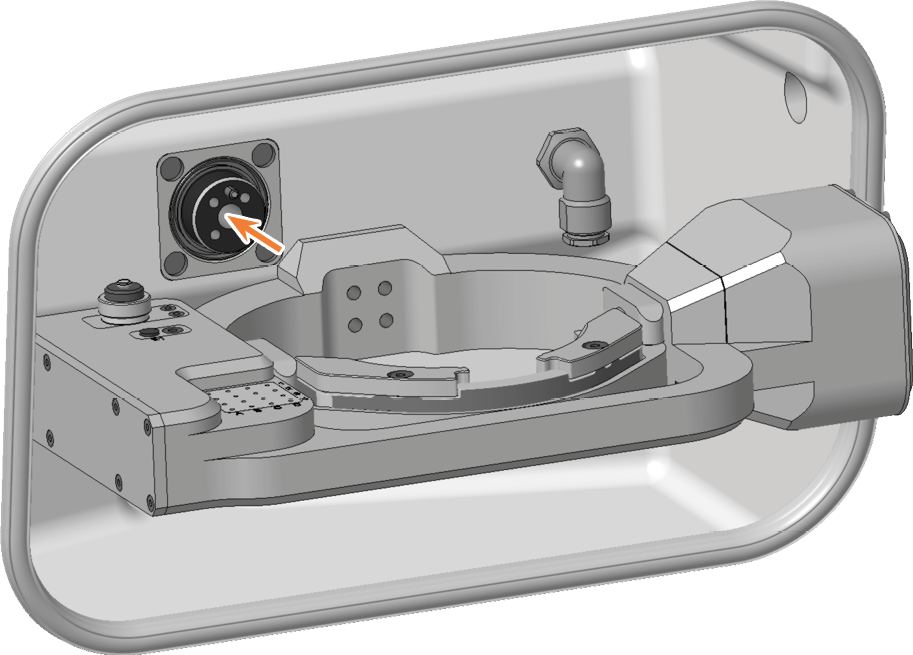

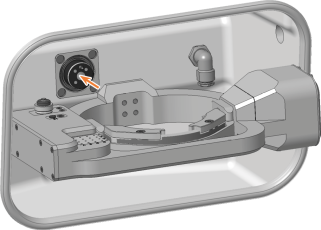

  15. Empuje el módulo de eje A-B de repuesto sobre el árbol de transmisión con ambas manos.

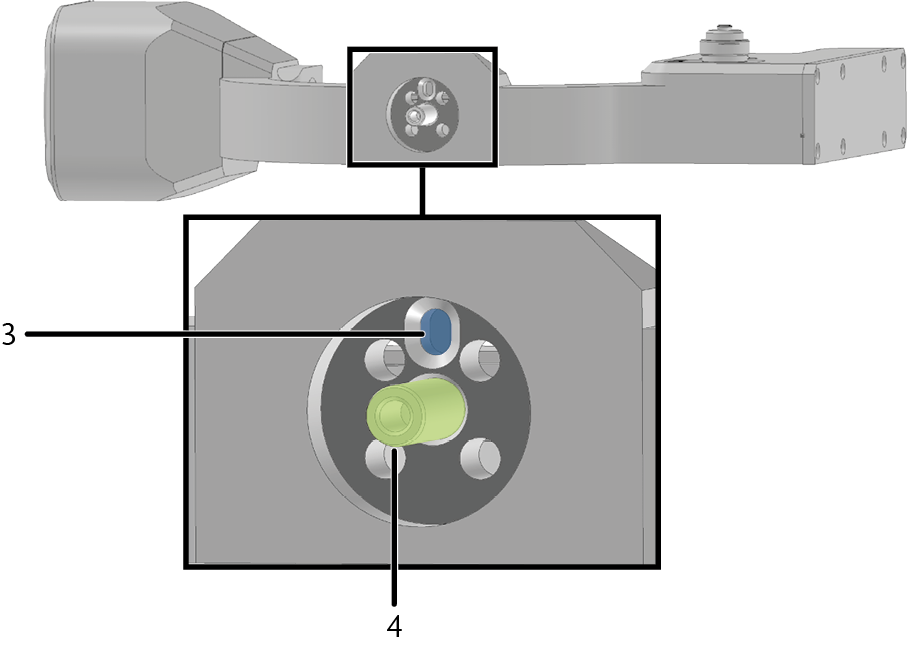

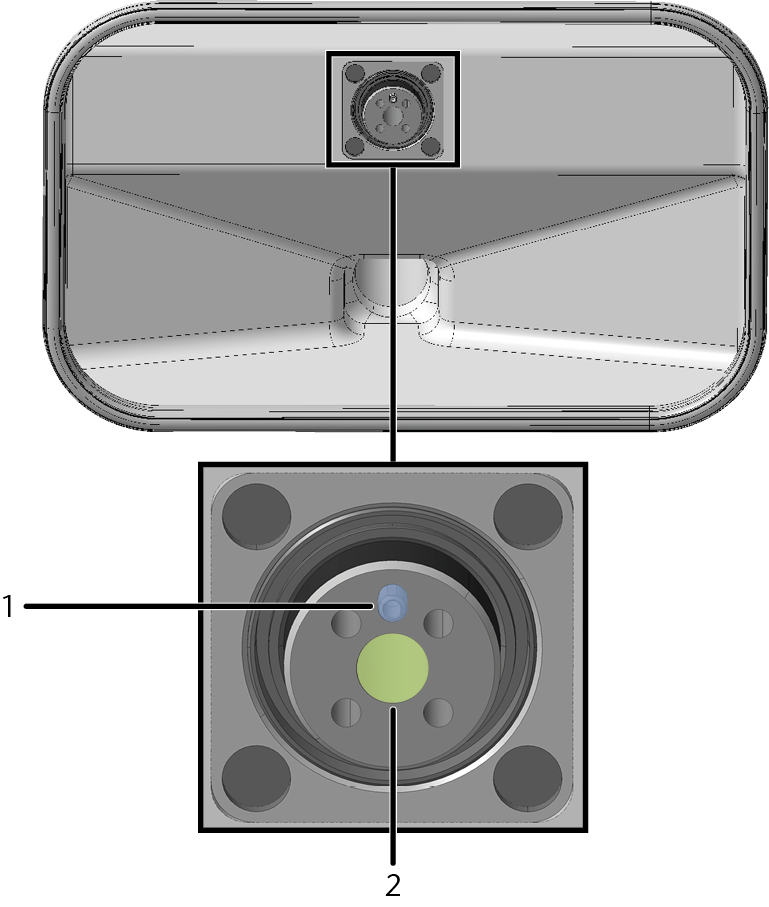

    • Introduzca la clavija de posicionamiento del módulo del eje A-B (4) en la abertura del árbol de transmisión (2).

    • Introduzca la clavija de posicionamiento del árbol de transmisión (1) en la abertura del módulo del eje A-B (3).

  16.



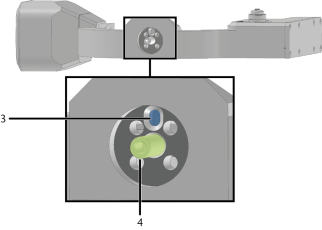

    1. Clavija de posicionamiento en el árbol de transmisión

    2. Abertura en el árbol de transmisión

    3. Abertura en el módulo del eje A-B

    4. Clavija de posicionamiento en el módulo del eje A-B

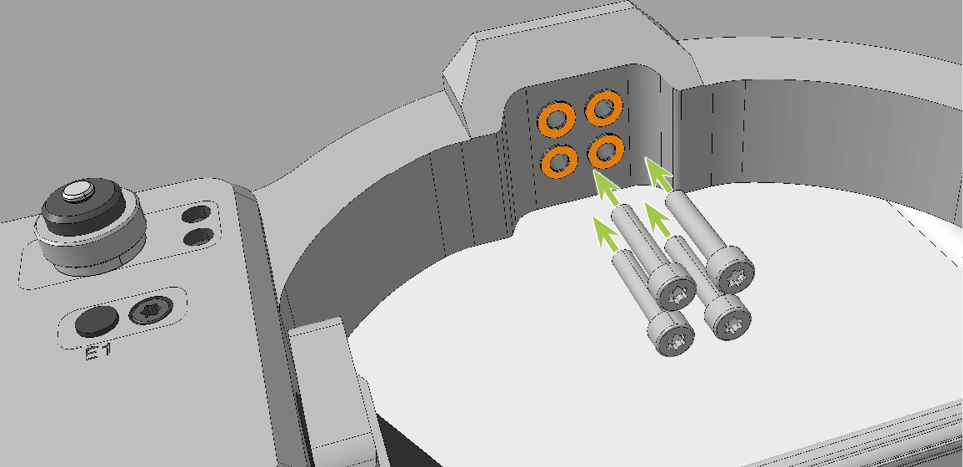

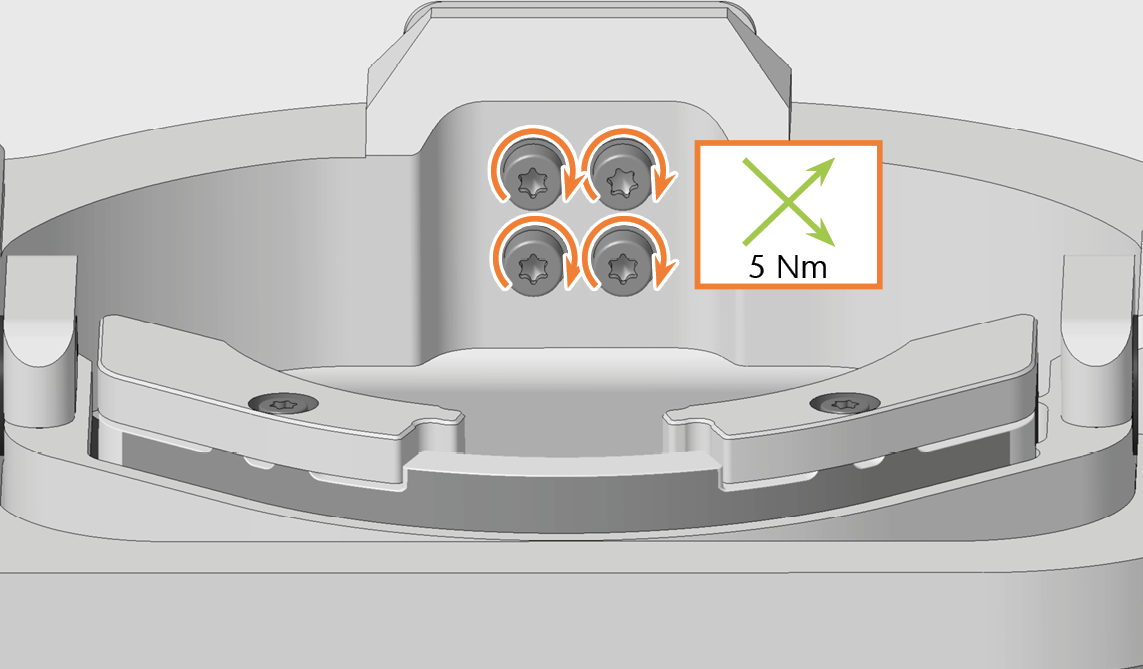

  17. Utilice el destornillador dinamométrico (5,0 Nm con la punta TX25): atornille el módulo del eje A-B en cruz con las 4 arandelas (marcadas en naranja) y los 4 tornillos de fijación.

  18. Coloque las 4 tapas en los 4 tornillos de fijación del módulo de eje A-B.

  19.

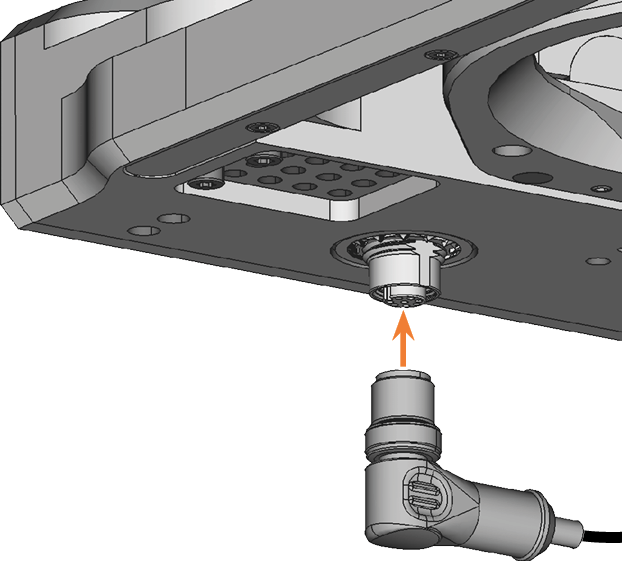

  20. Conecte el cable del eje A a la toma situada en la parte inferior izquierda del módulo del eje A-B:

    1. Enchufe el conector del cable.

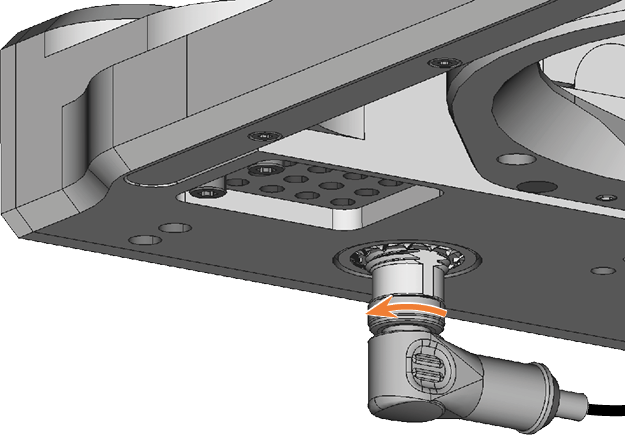

    2. Apriete el conector con la tuerca moleteada.

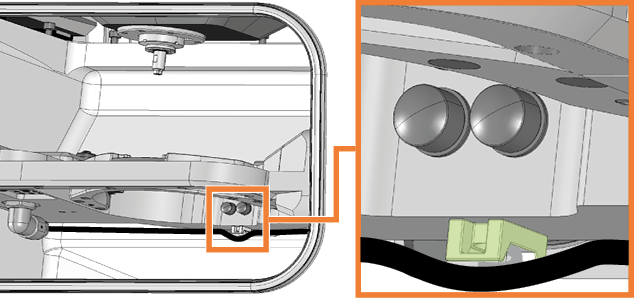

  21. Fije el cable del eje A al pasacables (marcado en verde) con la brida para cables:



    Brida para cables; ojal marcado en naranja

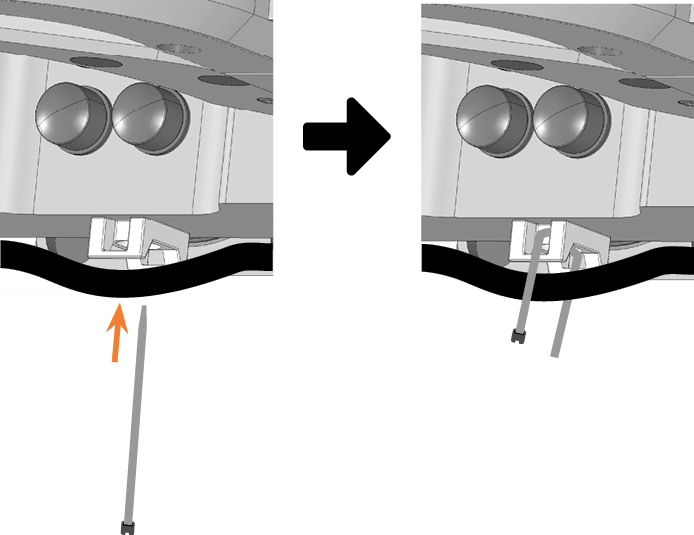

    1. Introduzca la brida para cables en el pasacables por abajo. Dóblela alrededor de los clips del pasacables.

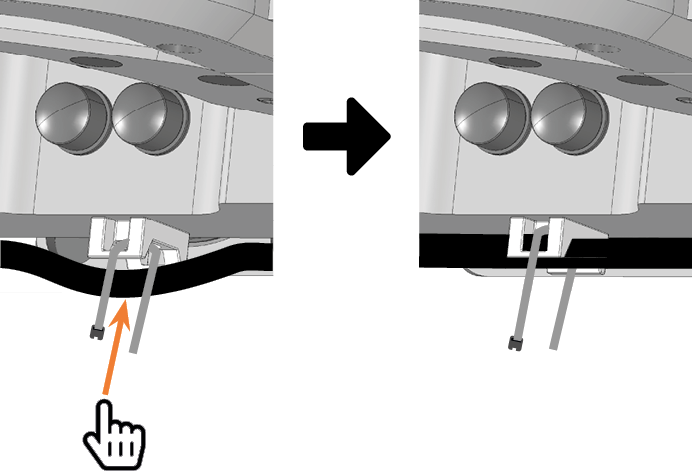

    2. Presione el cable del eje A en el pasacables y manténgalo en esta posición.

    3.

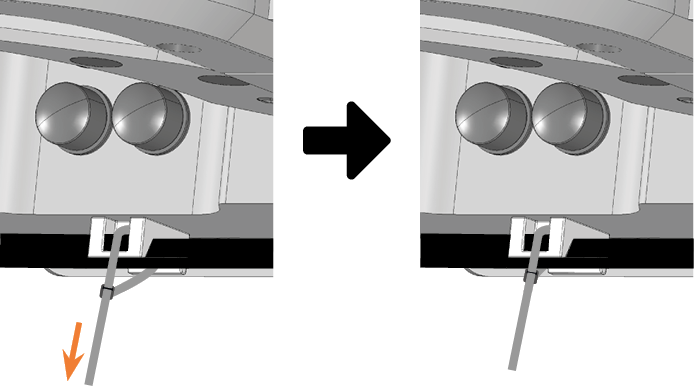

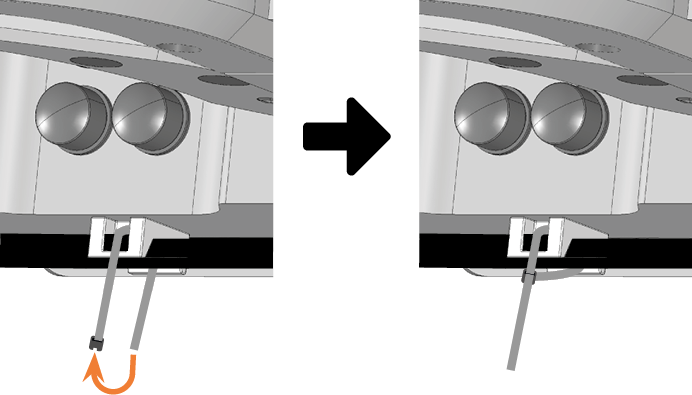

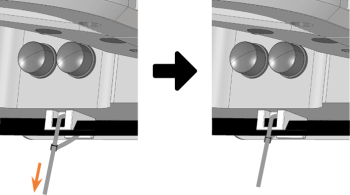

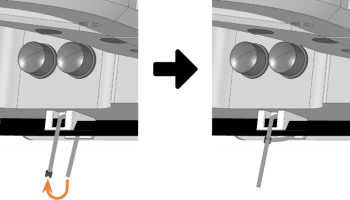

    4. Inserte el extremo sin ojal de la brida para cables en el ojal de la brida para cables. Apriete la brida para cables.

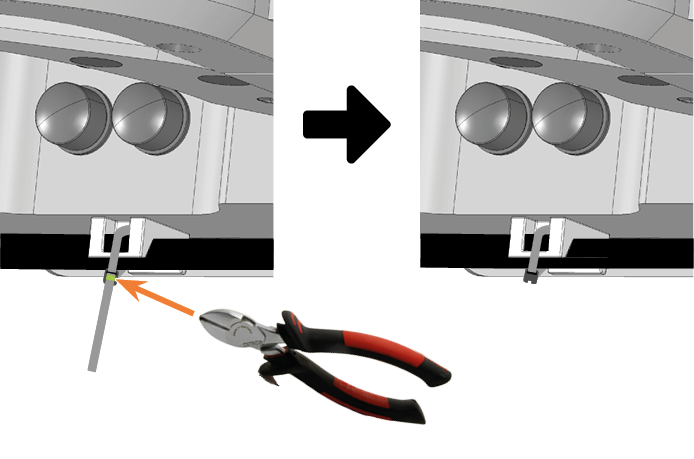

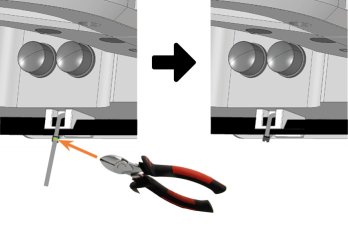

    5. Corte la parte sobresaliente de la brida para cables con los alicates de corte lateral.

    6.





  22. Cierre la puerta de la cámara de trabajo.

  23. Encienda la máquina mediante el interruptor principal.

  24. Inicie DentalCNC.

  25.





  26. Calibre la máquina con cambio de herramientas manual:

    1. En la vista Datos de la máquina de DentalCNC, active el cambio de herramientas manual para la posición T17.

      Forzar un cambio manual de herramienta para determinadas posiciones de herramienta

    2. En la Vista de gestión de herramientas, asigne la herramienta de calibración al inserto de AirTool E1.

    3. Calibre la máquina con DentalCNC. Inserte manualmente la herramienta de calibración en la pinza de sujeción cuando se le solicite.

      Calibración de la máquina con especímenes de calibrado

  27. Mida el palpador de medición con DentalCNC.

    Medir el palpador de medición

  28. Taladre las posiciones de herramienta en los insertos de almacén de herramientas.

    Taladrar posiciones de herramienta (orificios) en nuevos insertos de almacén de herramientas

  29. Calibre la máquina con cambio de herramientas automático:

    1. En la vista Datos de la máquina de DentalCNC, desactive el cambio de herramientas manual para la posición T17.

    2. Inserte la herramienta de calibración en el inserto de AirTool E1.

    3. Calibre la máquina con DentalCNC.

  30. Compruebe la precisión mecánica de la máquina con un espécimen de ensayo.

  31. Si el espécimen de ensayo está fuera de la tolerancia, póngase en contacto con el servicio de atención al cliente.

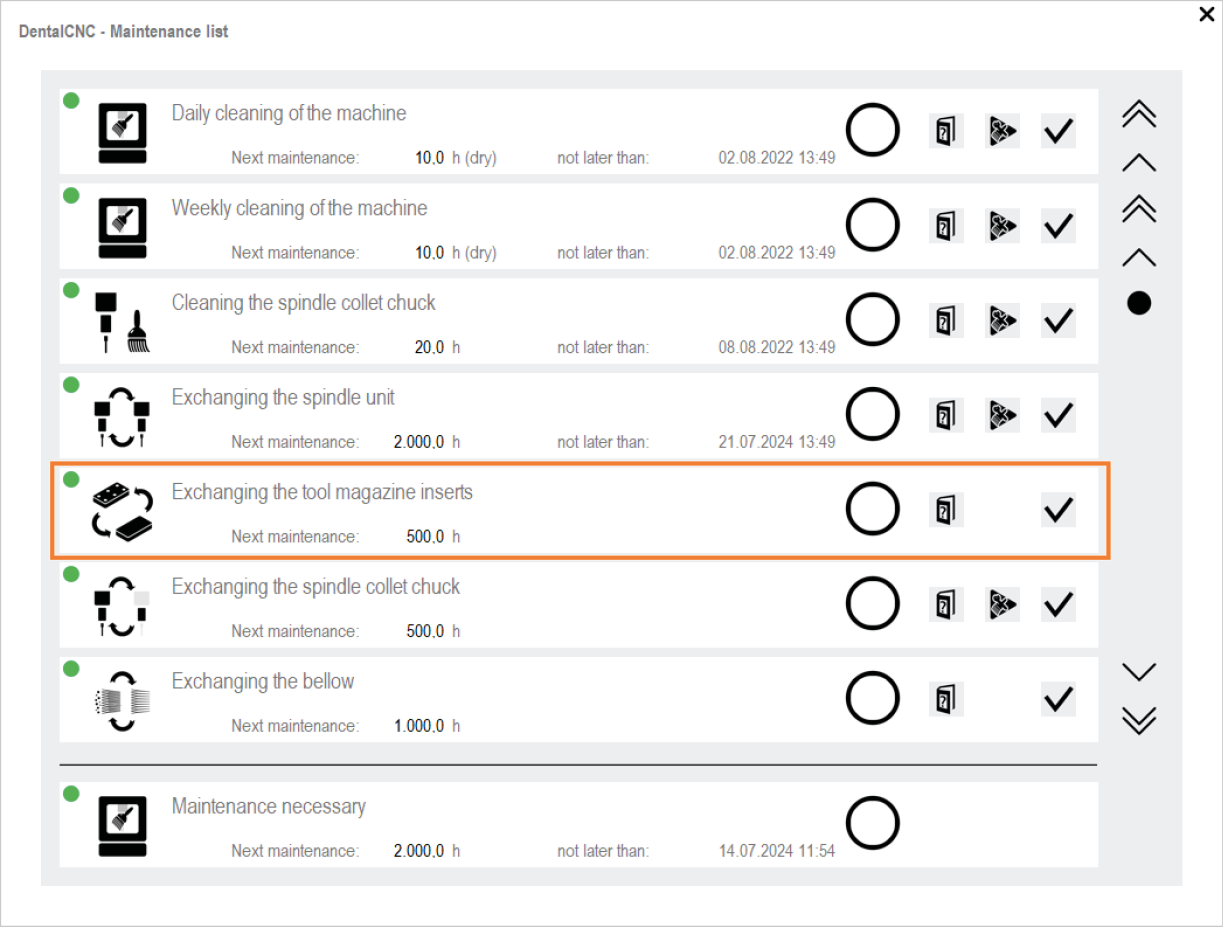

  32. Abra la vista Sección de mantenimiento con el siguiente icono en la barra de iconos principal
  33. Seleccione el icono de la entrada Cambiar insertos de almacén de herramientas.
