Se aplica a: E4

Sustituir la manguera de aspiración de la bomba de líquido refrigerante

  1. Tenga a mano:

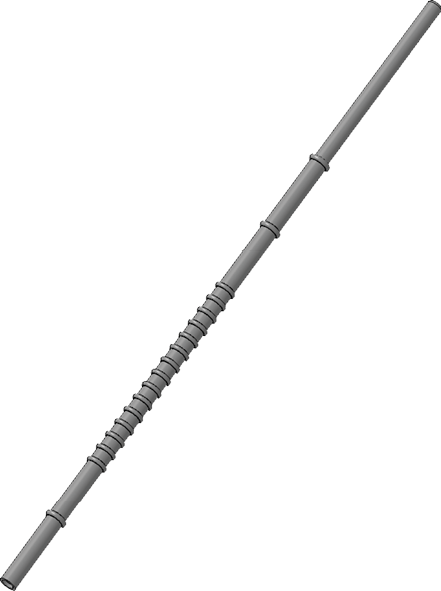

    • 1 × manguera de aspiración de repuesto

    • 1 × llave Allen TX20



    • 1 × llave inglesa de 10 mm



  2. Apague la máquina mediante el interruptor principal.

  3. Desconecte la máquina de todas las líneas.



  4. Retire el panel lateral izquierdo.

    Desmontaje y montaje de la carcasa de la máquina

  5. Retire el depósito de líquido refrigerante de la máquina.

  6. Corte las 4 bridas para cables que sujetan la manguera de aspiración.

  7. Presione los clips de la abrazadera de la manguera y tire de la manguera de aspiración para extraerla del conector acodado de la manguera. Recoja cualquier fuga de líquido con un paño.

  8. Extraiga la manguera de aspiración del tubo de inmersión.

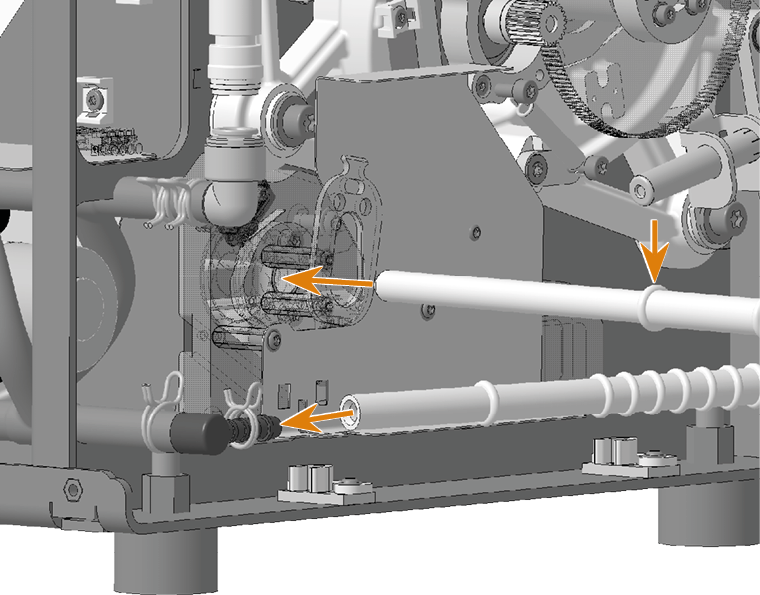

  9. Coja la manguera de aspiración de repuesto. Introduzca la manguera de aspiración en el tubo de inmersión hasta el engrosamiento.

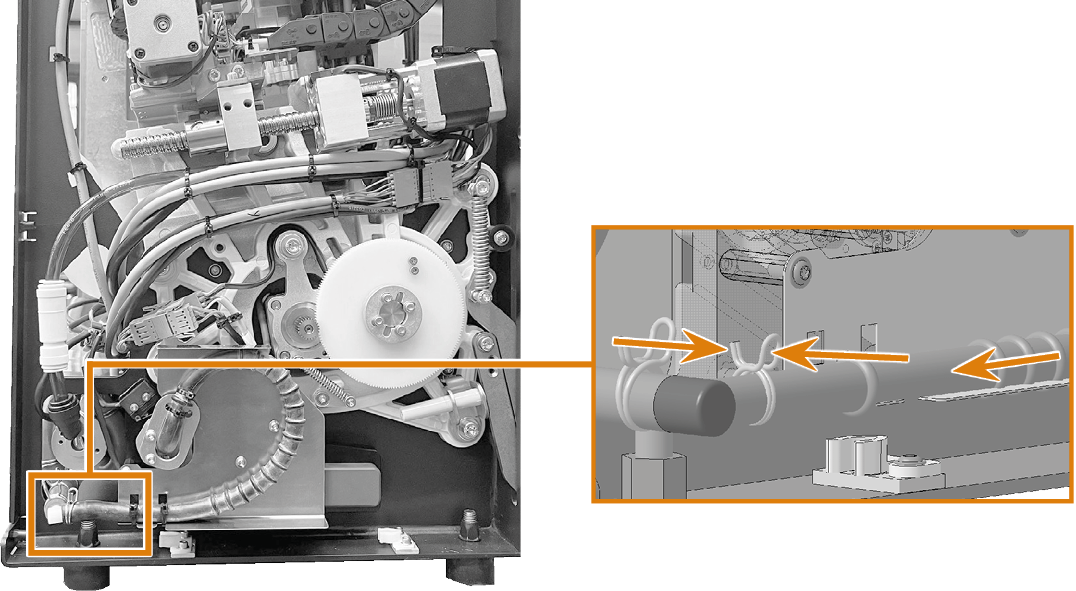

  10. Presione los clips de la abrazadera de la manguera e introduzca la manguera de aspiración en el conector acodado de la manguera.

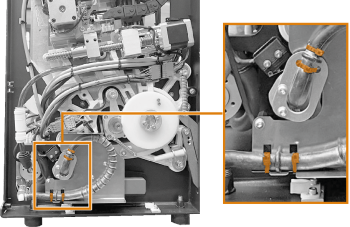

  11. Sujete la manguera de aspiración con 4 bridas para cables. Asegúrese de que los engrosamientos de la manguera de aspiración estén colocados en los rebajes.





  12. Monte la carcasa de la máquina.
