Se aplica a: E4

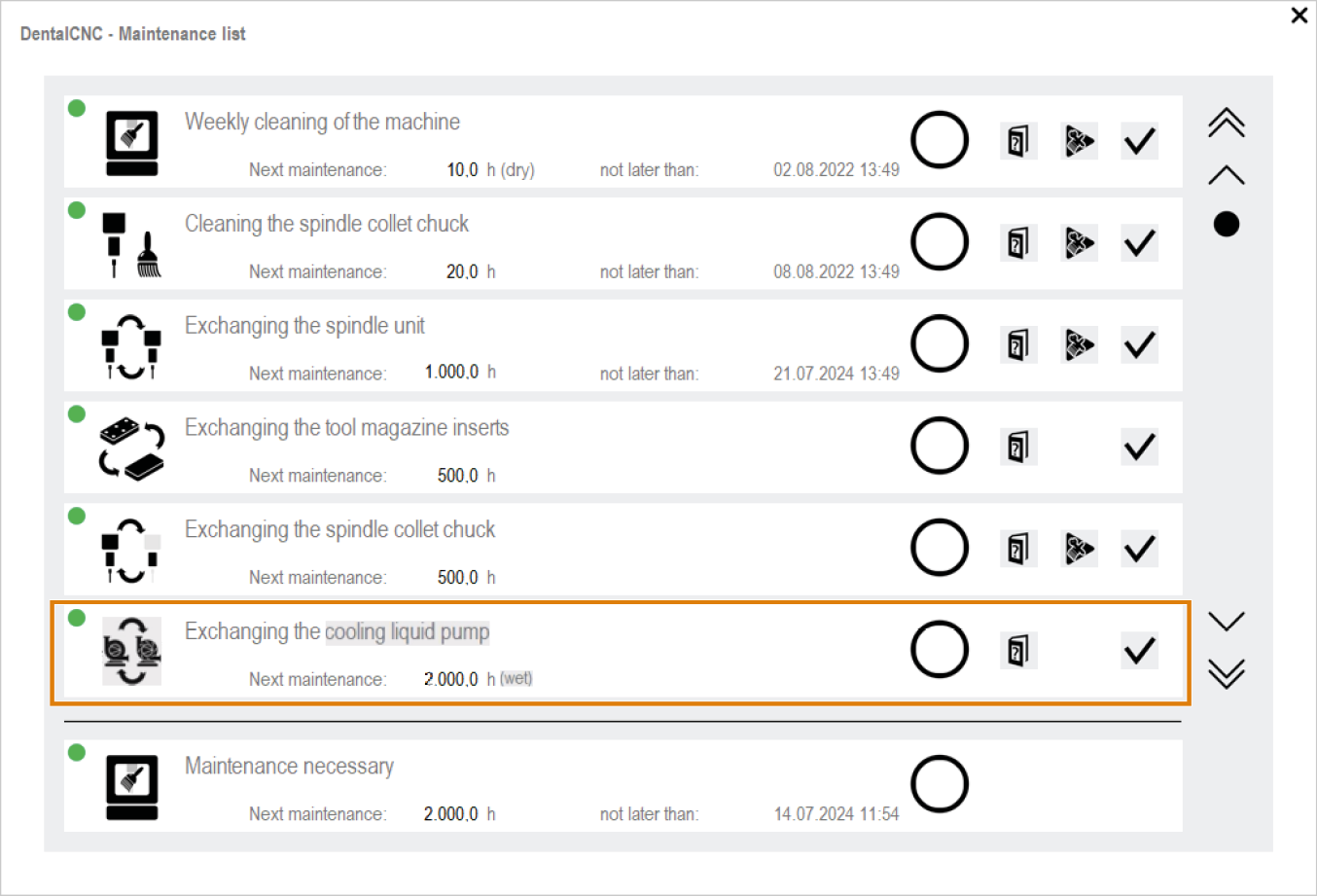

Cambiar la bomba de líquido refrigerante

1. Tenga a mano:

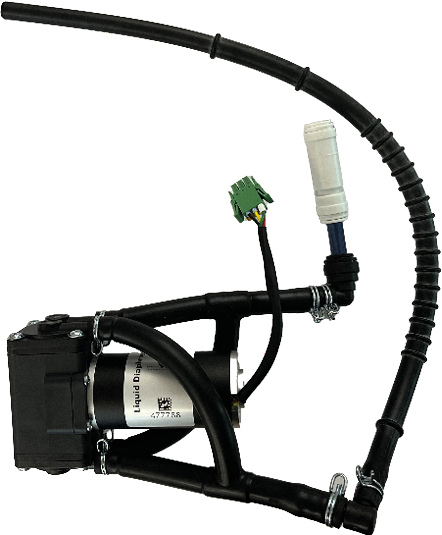

   1 × Bomba de líquido refrigerante de repuesto



   1 × Llave Allen TX20





   1 × Llave inglesa de 10 mm

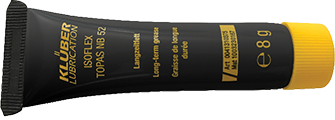

   1 × Grasa para pinzas de sujeción



2. .Apague la máquina mediante el interruptor principal.





3. Desconecte la máquina de todas las líneas.

4. Retire el depósito de líquido refrigerante de la máquina.

5. Retire el panel lateral izquierdo.

    Desmontaje y montaje de la carcasa de la máquina

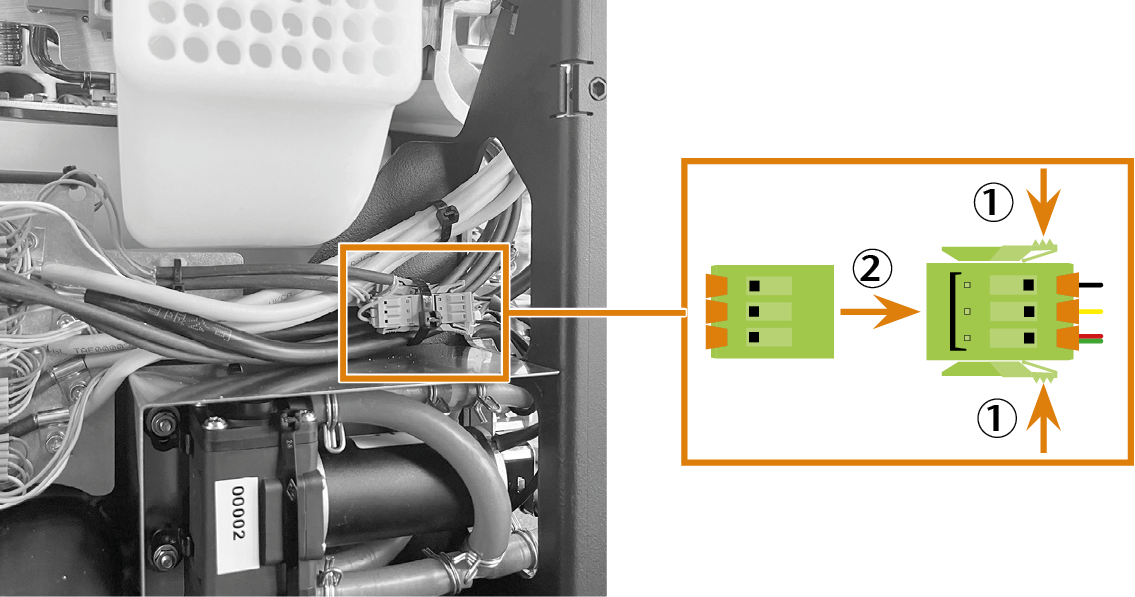

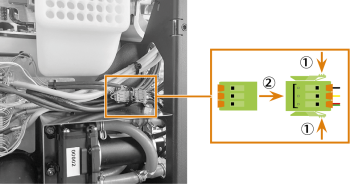

6. Desenchufe el conector del cable de conexión del casquillo.

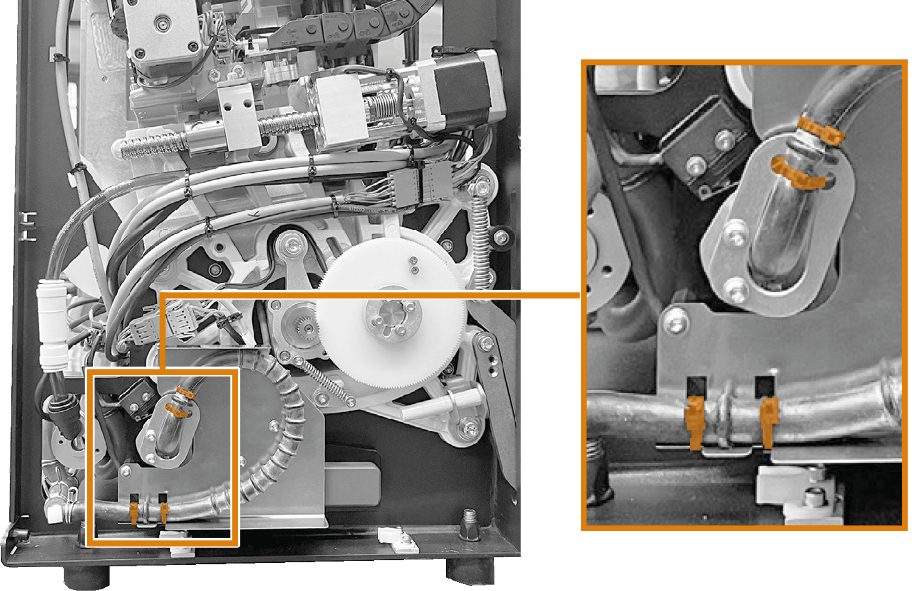

7. Corte las 4 bridas para cables que sujetan la manguera de aspiración.

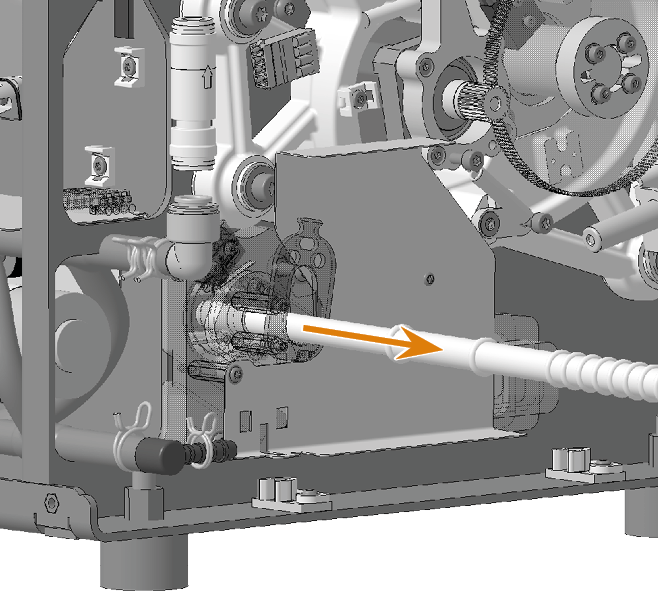

8. Extraiga la manguera de aspiración del tubo de inmersión. Recoja cualquier fuga de líquido con un paño.









9. Desconecte la manguera de la válvula de retención.

   Recoja cualquier fuga de líquido con un paño.

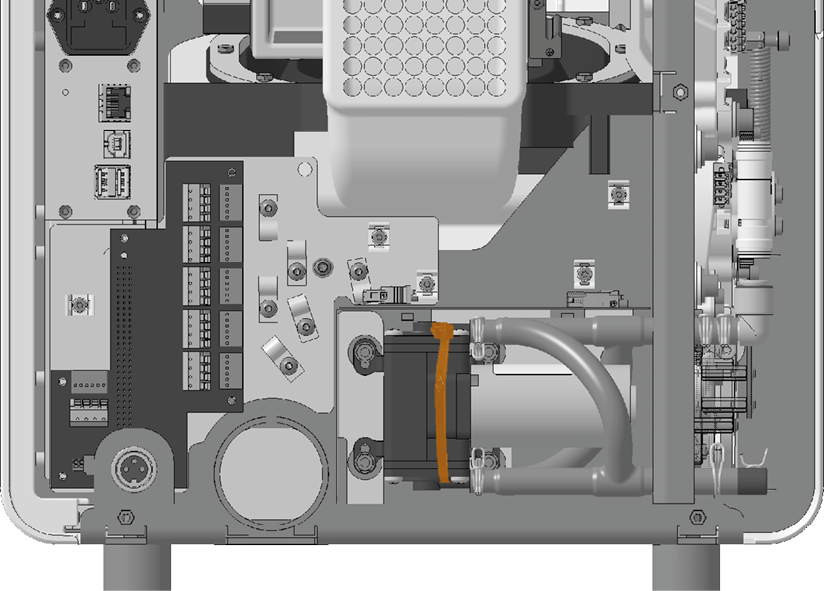

10. Corte la brida para cables (marcada en naranja) que sujeta la bomba de líquido refrigerante.

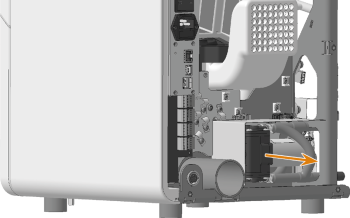

11. Saque la bomba de líquido refrigerante del soporte y extráigala de la máquina.















12. Retire la brida para cables de la máquina.

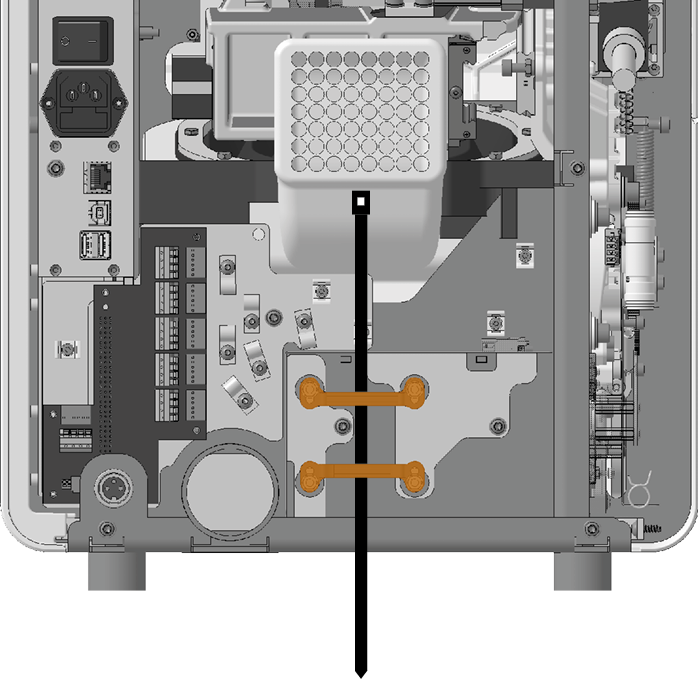

13. Coloque la brida para cables suministrada detrás del soporte (marcado en naranja) de la bomba de líquido refrigerante.

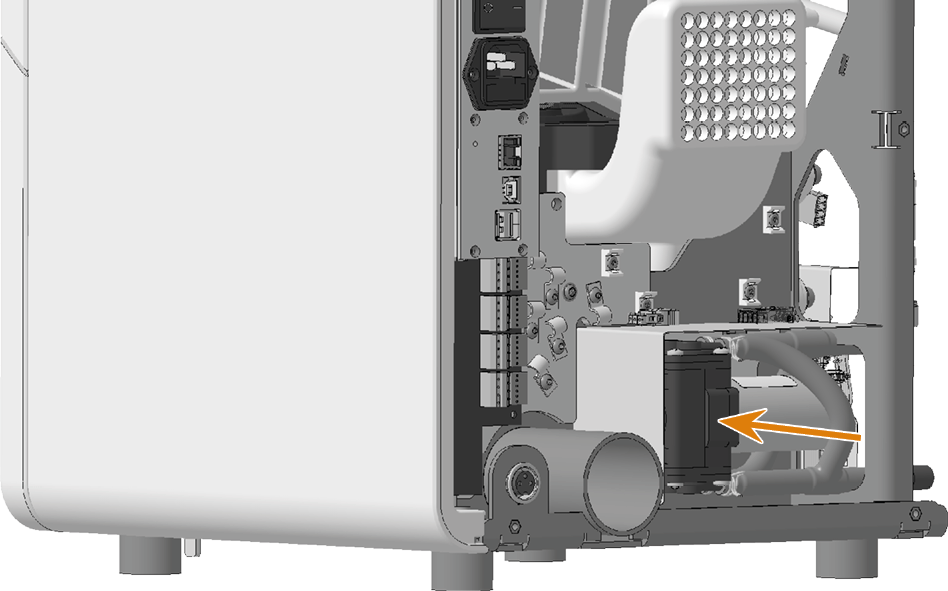

14. Coja la bomba de líquido refrigerante de repuesto y colóquela en la máquina:

    1. Pase las conexiones de las mangueras y el cable de conexión por la abertura lateral.

    2. Presione la bomba de líquido refrigerante contra el soporte hasta que oiga un clic.

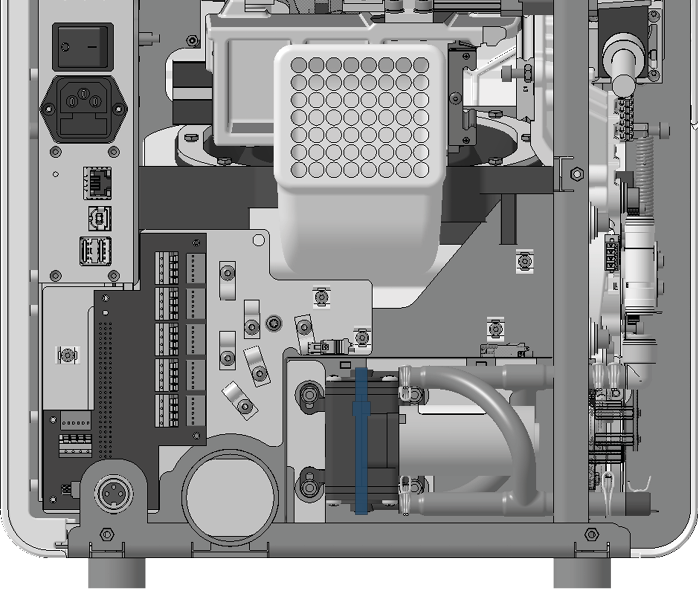

15. Sujete la bomba de líquido refrigerante con la brida para cables (marcada en azul).

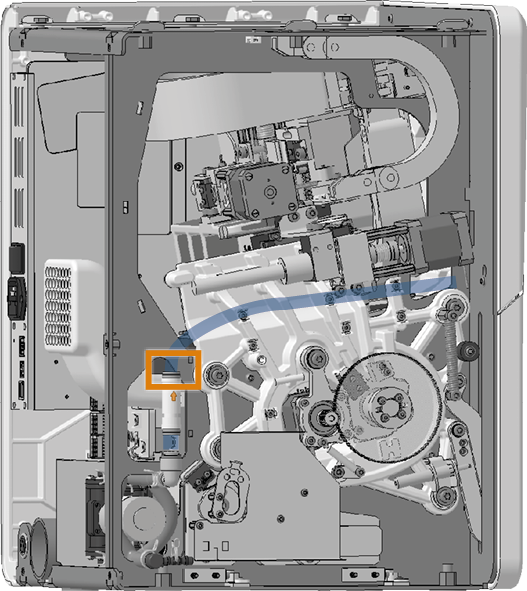

16. Conecte la manguera a la válvula de retención.





17. Engrase la manguera de aspiración con una pequeña cantidad de grasa para pinzas de sujeción.

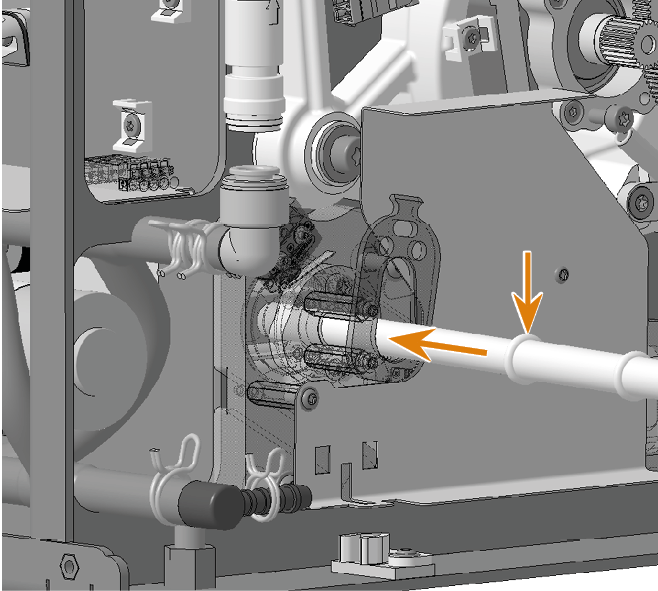

18. Introduzca la manguera de aspiración de repuesto en el tubo de inmersión hasta el engrosamiento.

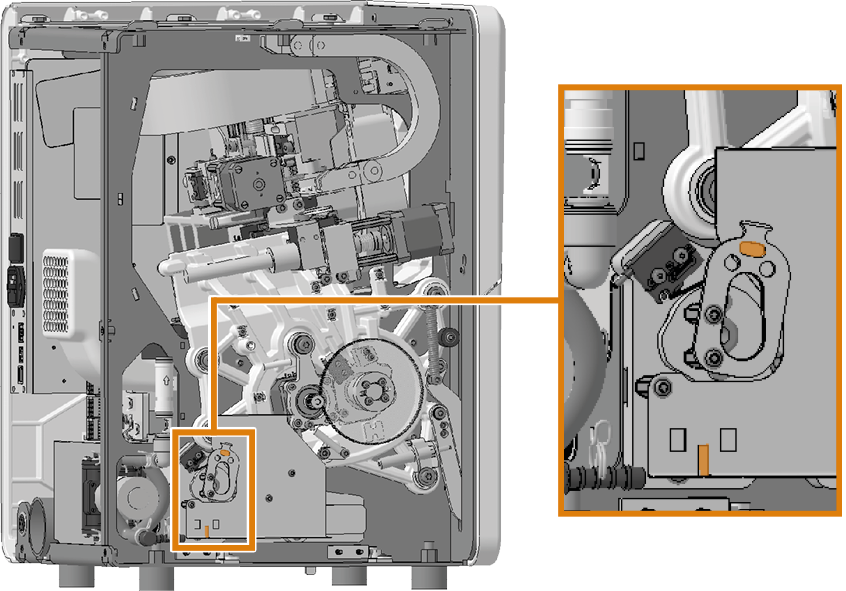

19. Sujete la manguera de aspiración con 4 bridas para cables. Asegúrese de que los engrosamientos de la manguera de aspiración estén colocados en los rebajes.

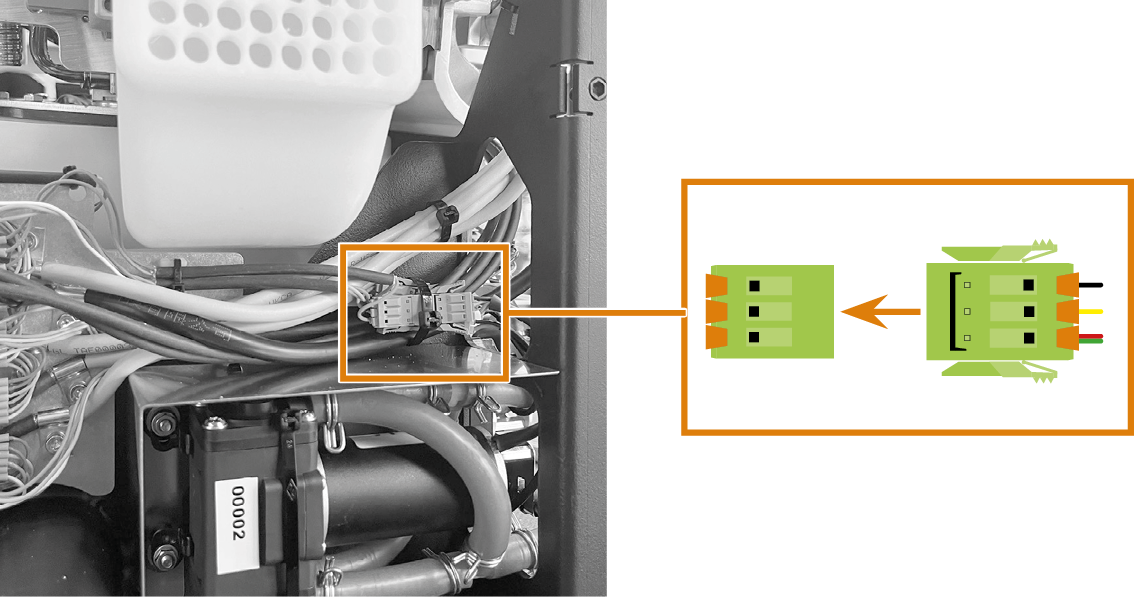

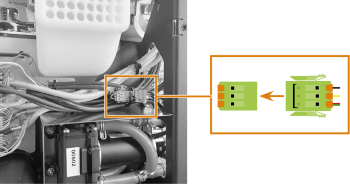

20. Enchufe el cable de la bomba de líquido refrigerante en la toma correspondiente de la máquina.













21. Monte la carcasa de la máquina.

     Desmontaje y montaje de la carcasa de la máquina
