Se aplica a: E4

Sustituir la válvula de retención de la bomba de líquido refrigerante

  1. Tenga a mano:

    • 1 × Válvula de retención de repuesto



    • 1 × Llave Allen TX20

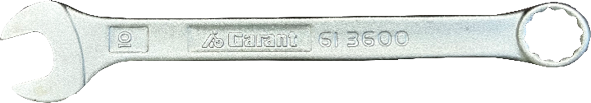

    • 1 × Llave inglesa de 10 mm



  2. Apague la máquina mediante el interruptor principal.

  3. Desconecte la máquina de todas las líneas.



  4. Retire el panel lateral izquierdo.

    Desmontaje y montaje de la carcasa de la máquina

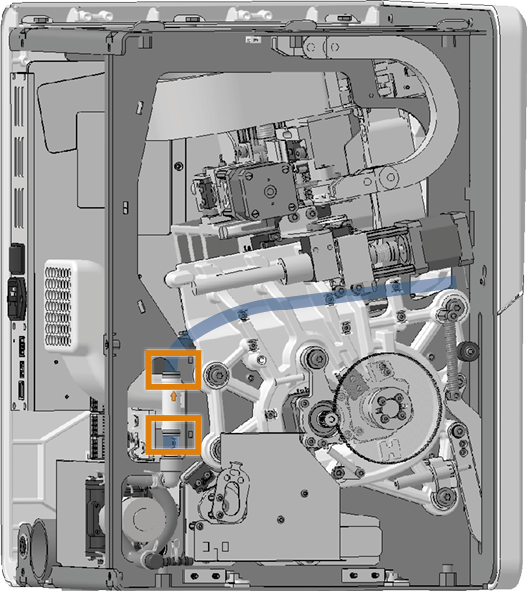

  5. Desconecte la válvula de retención de las 2 mangueras y deséchela.

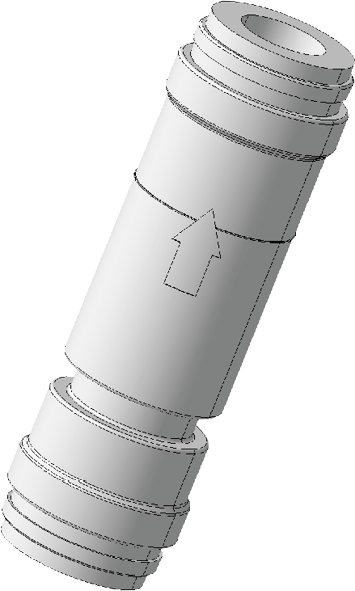

  6. Coja la válvula de retención de repuesto.

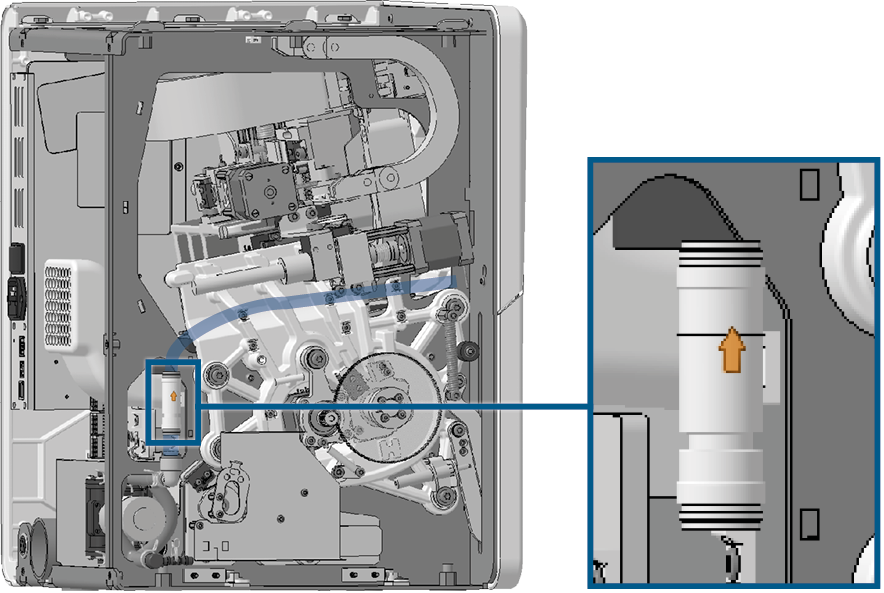

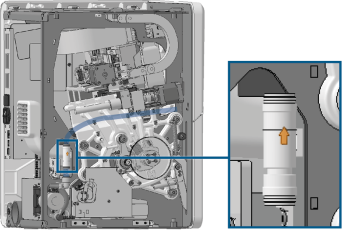

  7. Conecte la válvula de retención a las 2 mangueras. Asegúrese de que la flecha (marcada en naranja) situada en la válvula de retención (marcada en naranja) apunte hacia arriba (en la dirección del flujo).





  8. Monte la carcasa de la máquina.

    Desmontaje y montaje de la carcasa de la máquina
