Se aplica a: E4

Sustituir el portapiezas

  1. Tenga a mano:

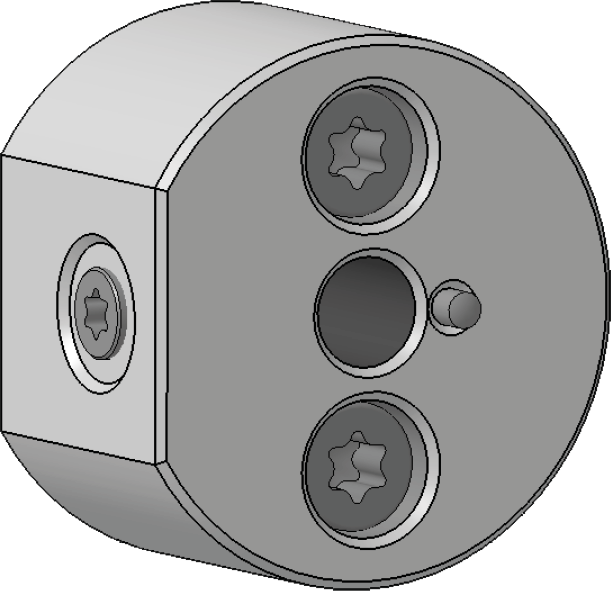

    • 1 x Portapiezas de repuesto

    • 1 × Destornillador de ángulo TX20

    • 1 × Herramienta plana y roma

  2. Cierre la puerta de la cámara de trabajo.

  3. Mueva los ejes a la posición predeterminada seleccionando el icono representado en la vista Mecanizado en DentalCNC.

  4. Abra la puerta de la cámara de trabajo.

  5. Cierre DentalCNC

  6. Apague la máquina mediante el interruptor principal.

  7. ¡PRECAUCIÓN!Utilice guantes.

  8. Retire la pieza en bruto del portapiezas, si la hay.

    Fijar y retirar piezas en bruto

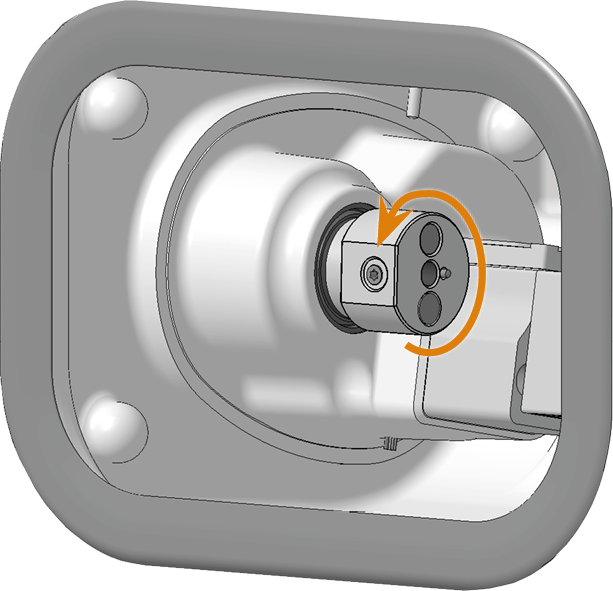

  9. Gire el portapiezas con la mano todo lo que pueda hacia la izquierda.

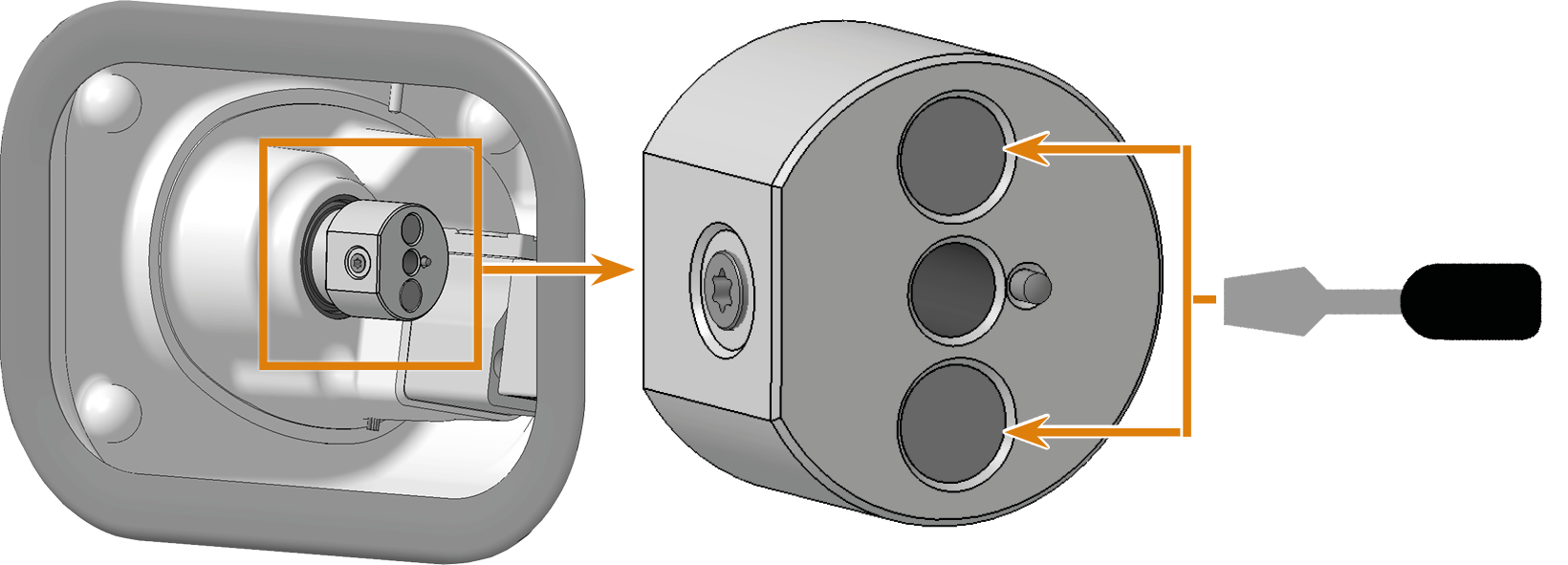

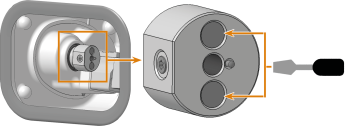

  10. Retire las 2 tapas con la herramienta plana y roma.

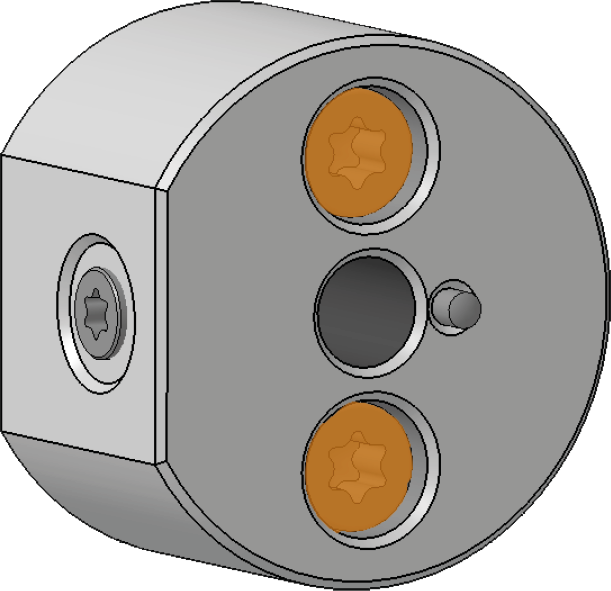

  11. Desatornille los 2 tornillos (marcados en naranja) que fijan el portapiezas.







  12. Retire el portapiezas y los tornillos de la cámara de trabajo.

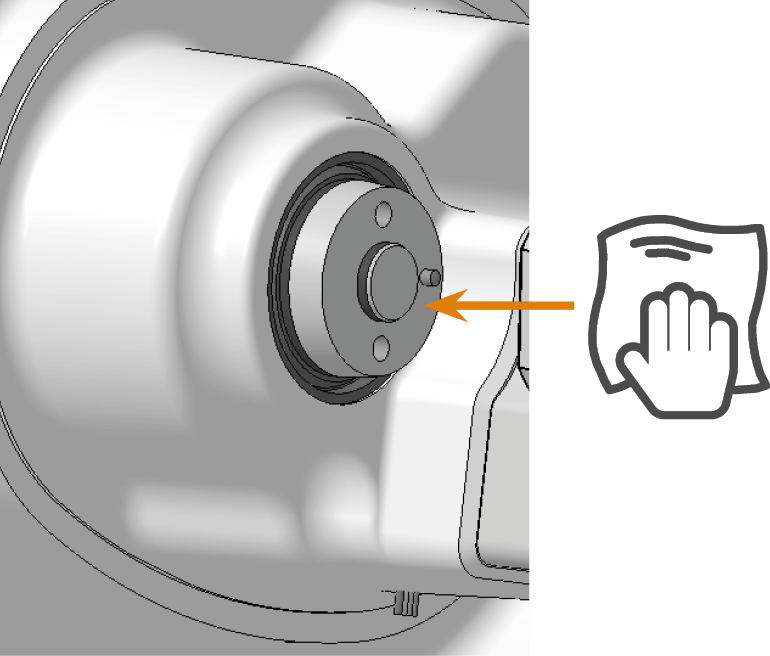

  13. Limpie la superficie con un paño húmedo.

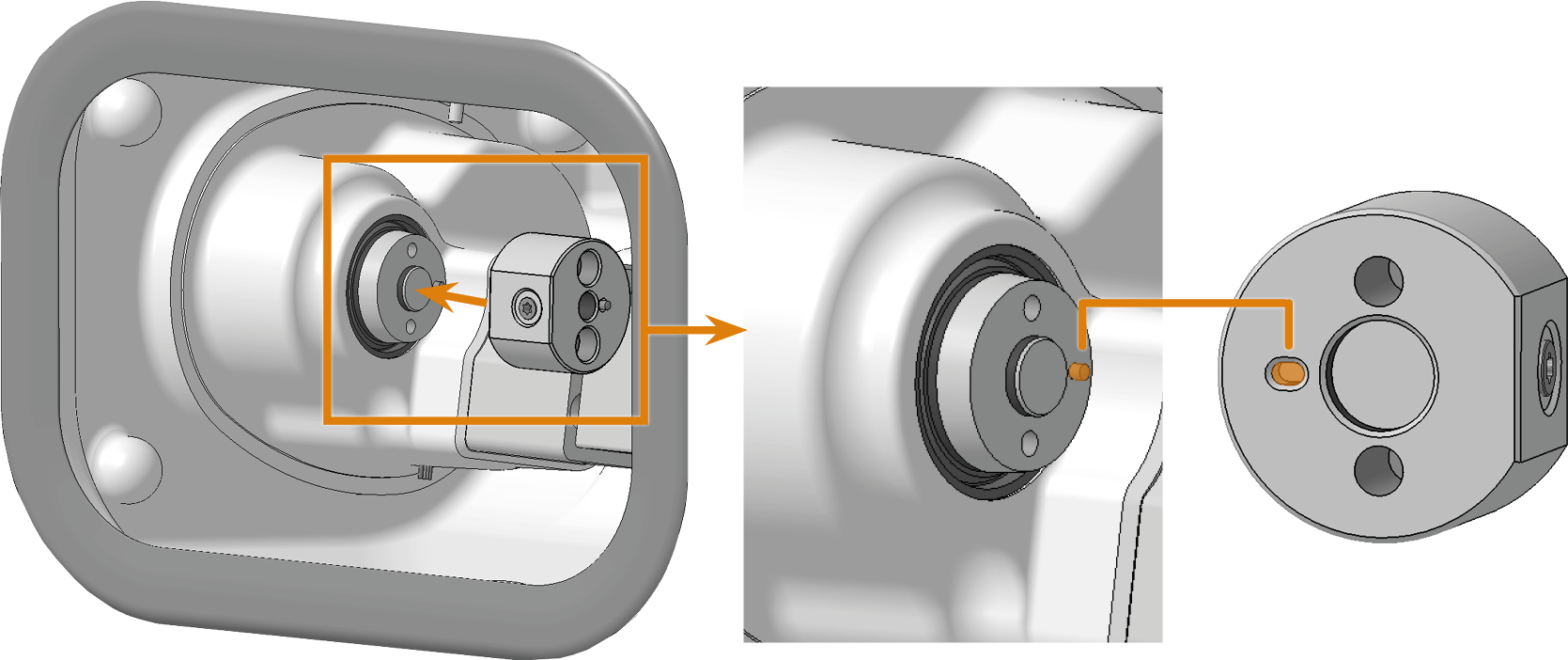

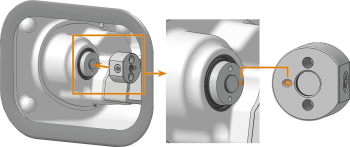

  14. Coloque el portapiezas de repuesto. Asegúrese de que la cavidad del portapiezas encaja en la clavija de posicionamiento del eje A.

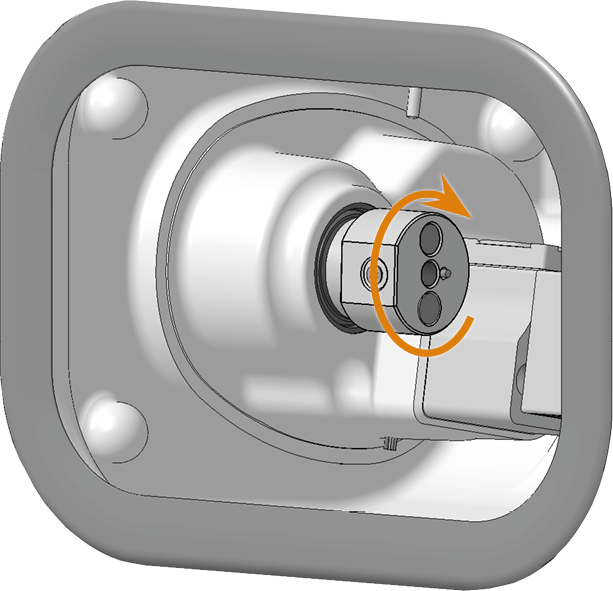

  15. Gire el portapiezas con la mano todo lo que pueda hacia la derecha.

  16. Utilice la llave Allen TX20 para atornillar el portapiezas con 2 tornillos (marcados en naranja).





  17. Cubra los tornillos con las tapas.

  18. Cierre la puerta de la cámara de trabajo.

  19. Encienda la máquina mediante el interruptor principal.

  20. Inicie DentalCNC.

  21. Frese un espécimen de ensayo y calibre la máquina en caso necesario.
