Se aplica a: E3

Desembalaje y posicionamiento

Selección del lugar de instalación

El lugar de instalación debe cumplir los valores límite y los requisitos del capítulo Datos técnicos.

Datos técnicos

Desembalar la máquina

1. Coloque la caja de transporte sobre una superficie que pueda soportar el peso.

   • Las flechas de la etiqueta de posición de transporte deben apuntar hacia arriba.

   • Necesitará un espacio libre en la parte delantera de la caja de al menos 47 × 55 × 67 cm/19 × 22 × 26 in (ancho/profundo/alto).

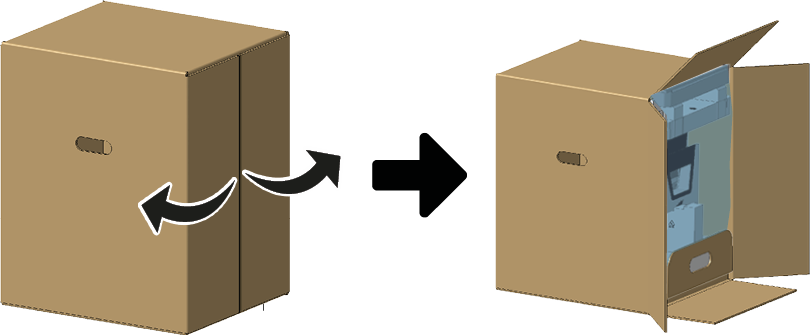

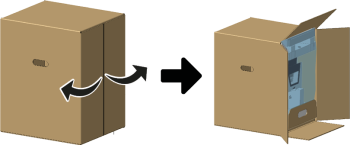

2. Corte el precinto de la caja y ábrala.








¡AVISO! Daños en la carcasa por tirones

3. La máquina se encuentra sobre una bandeja independiente. Sujete la bandeja por el asa y saque la máquina de la caja.

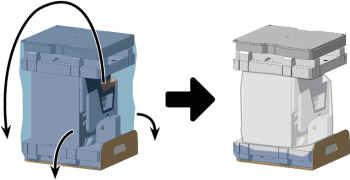

4. Corte el cierre de la funda de transporte de color azul, situada en la parte delantera de la máquina.
5. Tire de la funda de transporte hacia atrás sobre la máquina y empújela hacia abajo por todos los lados hasta que quede al descubierto la parte superior de la almohadilla inferior.








6. Retire la almohadilla de accesorios de la máquina.
7. Retire la almohadilla superior de la máquina.
8. Abra la puerta de la cámara de trabajo.
9. Retire la almohadilla de apoyo situada debajo de la puerta de la cámara de trabajo.

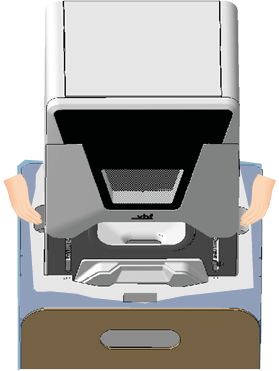

10. Introduzca la mano en las asas integradas en la almohadilla inferior a la izquierda y a la derecha.

    Deslice las manos por debajo de la máquina hasta que pueda agarrar con seguridad las asas integradas en la parte inferior de la máquina.









11. Levante la máquina de la almohadilla inferior.

12. Coloque la máquina sobre una superficie que pueda soportar su peso.





13. ¡AVISO! Asegúrese de que se mantengan siempre las siguientes distancias de seguridad.

    Vista desde arriba



    Zona azul: área de trabajo

    Vista lateral





14. Tire hacia arriba de la cubierta protectora de la carcasa para extraerla de la máquina.

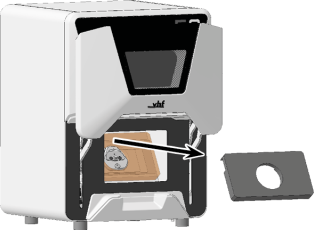

15. Retire el seguro de transporte de la cámara de trabajo:

    1. Extraiga las piezas verticales del seguro de transporte de la cámara de trabajo.

    2. Retire la parte trasera del seguro de transporte del portapiezas y sáquelo de la cámara de trabajo.

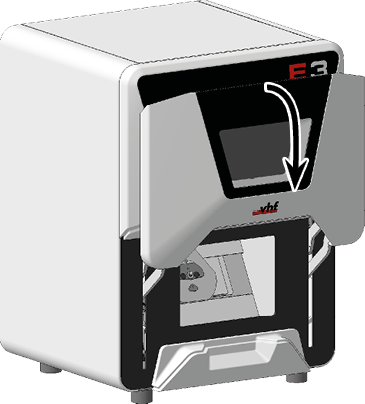

16. Cierre la puerta de la cámara de trabajo.

    La puesta en marcha solo es posible si la puerta de la cámara de trabajo está cerrada.





17. La puerta de la cámara de trabajo está bloqueada. Solo podrá volver a abrirla después de la instalación.

    En caso de emergencia:  Apertura de emergencia de la puerta de la cámara de trabajo

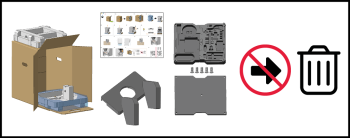

18. Conserve todas las piezas del seguro de transporte y el juego de embalajes para posibles envíos al servicio de atención al cliente.
