Vista general de la máquina
Ver el vídeo
Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad
Vista frontal de la máquina
-
Tecla de inicio
-
Puerta de la cámara de trabajo
-
Ventanilla de la cámara de trabajo
-
Moldura de agarre de la puerta de la cámara de trabajo
-
Contenedor de virutas
Vista trasera de la máquina
-
Interruptor principal
-
Conexión eléctrica incl. fusible de vidrio T6,3A L250V
-
2 × Puerto USB 2.0 tipo A (para futuras extensiones)
-
1 × Puerto USB 2.0 tipo B (para futuras extensiones)
-
Puerto de red (Ethernet RJ-45)

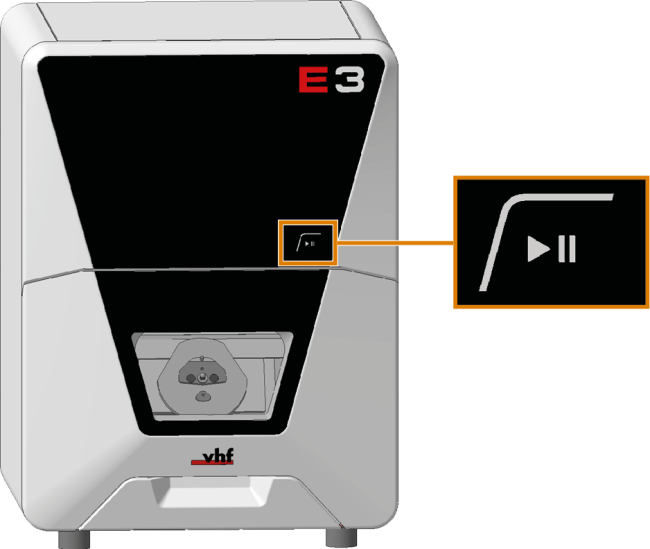

Botón de inicio
La tecla de inicio sirve para iniciar e interrumpir una tarea.
-
Para pulsar la tecla de inicio, ponga un dedo en ella.
No pulse la tecla.
Puerta de la cámara de trabajo
La puerta de la cámara de trabajo cierra la cámara de trabajo y protege al usuario de lesiones durante el funcionamiento.
No se puede abrir la puerta cuando la máquina está apagada ni cuando los ejes están en movimiento.

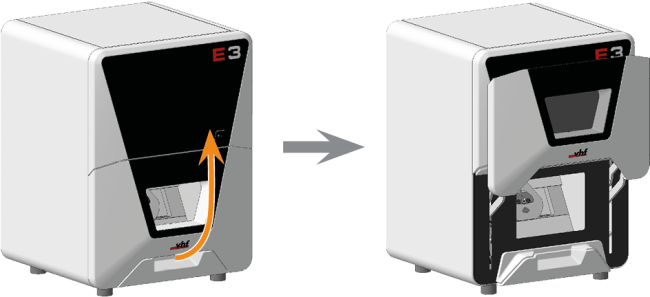

- Para abrir o cerrar la puerta de la cámara de trabajo, tire de ella hacia arriba o presiónela hacia abajo con la mano. Utilice la moldura de agarre de la puerta.
Cámara de trabajo
Puede insertar piezas en bruto y herramientas en la cámara de trabajo. Aquí es donde las piezas en bruto se procesan.
-
Husillo con pinza de sujeción para alojar herramientas
-
Portapiezas
-
LED para la iluminación de la cámara de trabajo
Colores de la iluminación de la cámara de trabajo
|
Color |
Estado |
Puerta de la cámara de trabajo |
|---|---|---|
|
Verde |
La máquina está lista para funcionar. |
desbloqueado |
|
Blanco |
La máquina está lista para funcionar. |
desbloqueado |
|
Azul |
|
bloqueado |
|
Rojo |
Se ha producido una avería en la máquina. |
bloqueado |

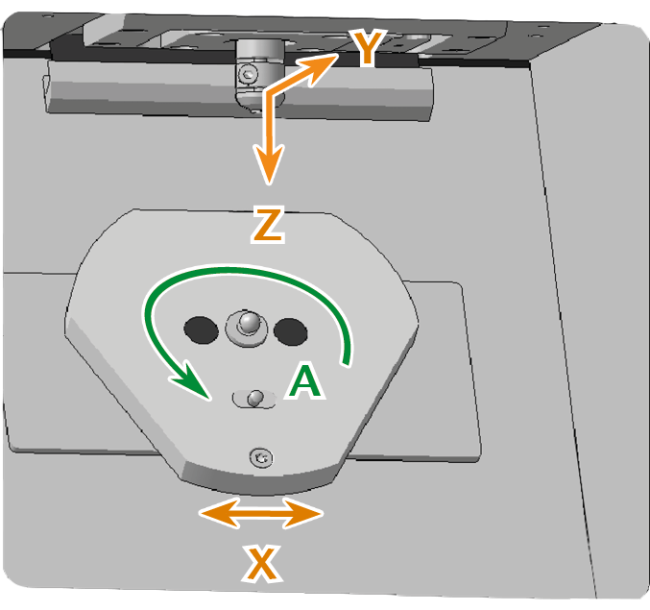

Ejes
Esta máquina tiene
Placa de identificación y número de serie
La placa de identificación de la máquina contiene información identificativa como, por ejemplo, el número de serie. Encontrará la placa de identificación y el número de serie de la máquina en el siguiente lugar:
Número de serie en la placa de identificación (marcado en naranja); imagen similar
