Colocación y cambio de herramientas
→
→
→
→
Ver el vídeo
Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad
AVISO
Daños en el husillo o en las posiciones de herramientas debido a herramientas inadecuadas
Si utiliza herramientas inadecuadas, estas pueden provocar daños en la pinza de sujeción del husillo o en las posiciones de las herramientas.
-
Utilice solo herramientas que tengan un bisel suficientemente grande en el mango de la herramienta.
-
Coloque un circlip según DIN 471-A3 como anillo de tope.
-
Vea las instrucciones adicionales en el capítulo Datos técnicos.
Por lo general, la máquina realiza todas las tareas con la misma herramienta. Debe utilizar o cambiar herramientas en los siguientes casos:
- Cuando la duración de herramienta haya llegado a su fin
- Si la herramienta está dañada o desgastada
- Si se necesita una herramienta distinta de la estándar
En DentalCNC puede comprobar las herramientas necesarias y la duración de herramienta. Una herramienta necesaria para una tarea debe asignarse al almacén de herramientas virtual; la duración de herramienta debe restablecerse después de sustituir una herramienta. Para ello, utilice las vistas Edición y Gestión de herramientas:
-

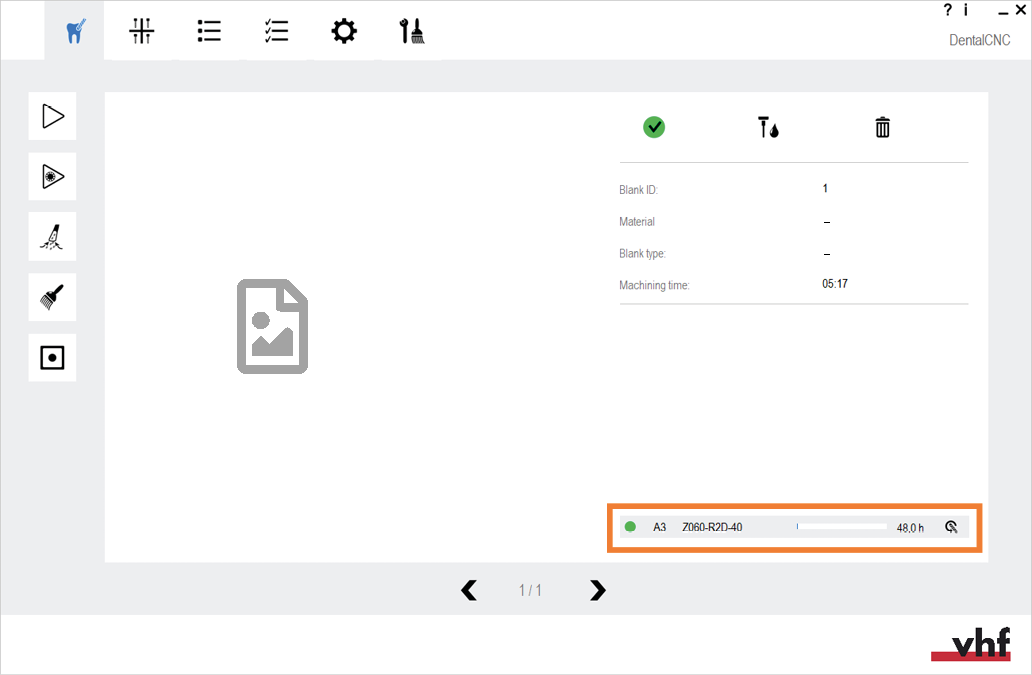

DentalCNC muestra las herramientas necesarias para una tarea (marcadas en naranja) y la duración de herramienta en la vista Edición.
-

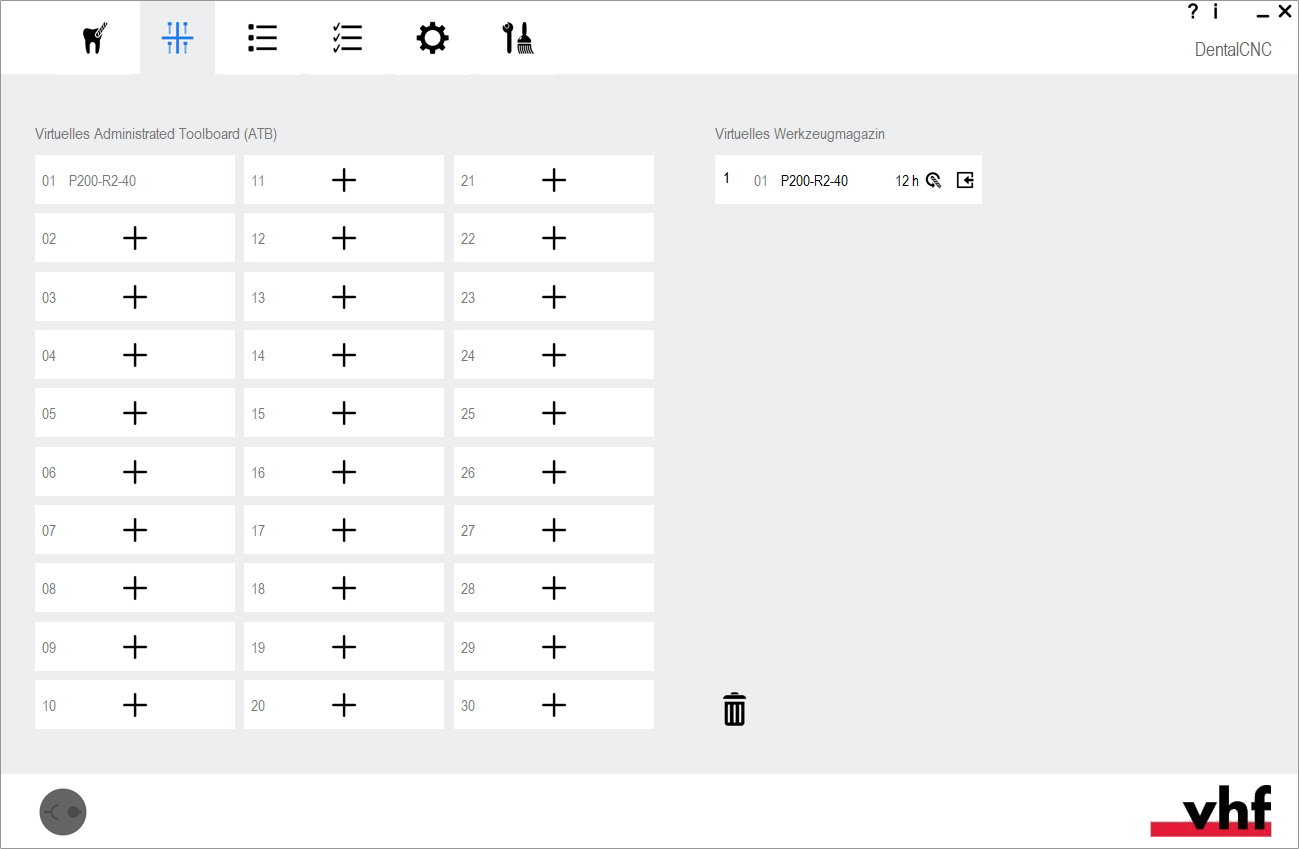

En la vista Gestión de herramientas de DentalCNC, se añaden herramientas, se asignan al almacén de herramientas virtual y se restablece la duración de herramienta.
Insertar herramientas en la pinza de sujeción
-
¡PRECAUCIÓN!Utilice guantes.
-
Asegure lo siguiente:
Retirar herramientas de la pinza de sujeción
-
Coloque el husillo en la posición de cambio de herramienta.
-
La puerta de la cámara de trabajo está abierta.
-
Afloje la tuerca de sujeción y retire la herramienta.
-
-

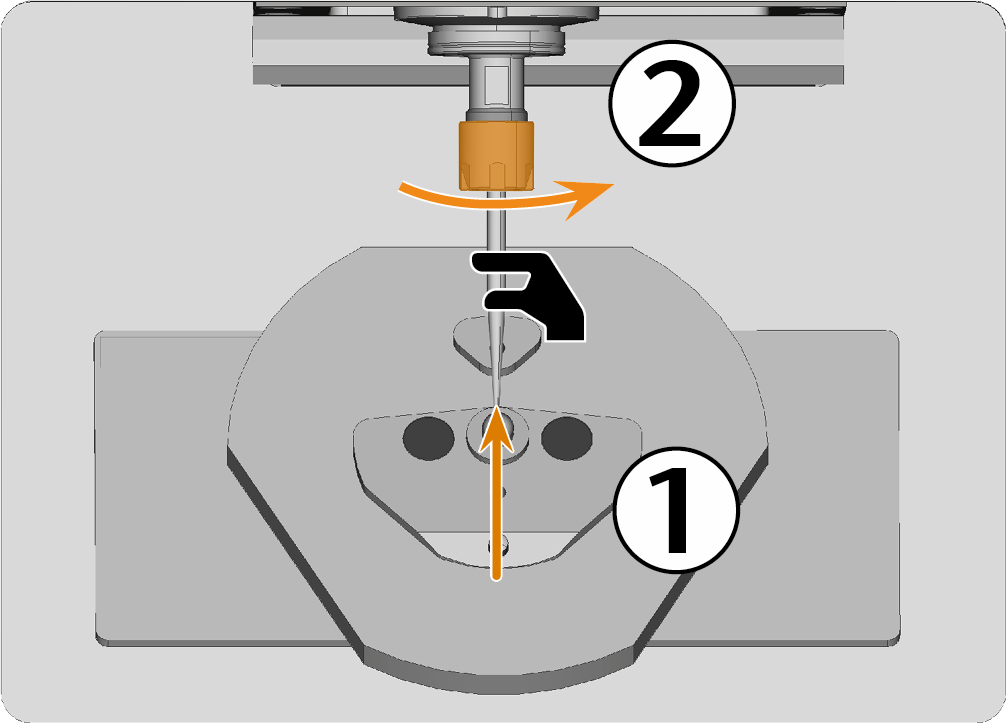

Inserte el pasador de la nueva herramienta en la pinza de sujeción hasta el tope. Sujete el husillo y la herramienta con una mano.
-
Gire a mano la tuerca de sujeción en el sentido de las agujas del reloj hasta que note resistencia y la herramienta quede sujeta por la pinza de sujeción.
-
Apriete completamente la tuerca de sujeción (marcada en naranja):
¡AVISO! La tuerca de sujeción no está completamente apretada cuando se alcanza la primera resistencia. La herramienta puede soltarse durante el mecanizado y provocar daños.
- Coloque la llave fija sobre las superficies planas del husillo (marcadas en azul).
- Apriete la tuerca de sujeción en el sentido de las agujas del reloj con la llave de sujeción. Al hacerlo, gire la tuerca de sujeción más allá de la primera resistencia y asegúrese de que la tuerca de sujeción esté completamente apretada.
-
Si la herramienta reemplaza una herramienta antigua del mismo tipo, restablezca la duración de herramienta.
Restablecer la duración de herramienta al sustituir una herramienta
-
Si ha utilizado otra herramienta de su inventario, asígnela al almacén de herramientas virtual. Si se trata de una nueva herramienta adicional, añádala primero al ATB virtual.
Retirar herramientas de la pinza de sujeción
Mueva los ejes a la posición de cambio de herramienta seleccionando el icono representado en la vista Mecanizado en DentalCNC.-
¡PRECAUCIÓN!Utilice guantes.
-
Abra la puerta de la cámara de trabajo.
-

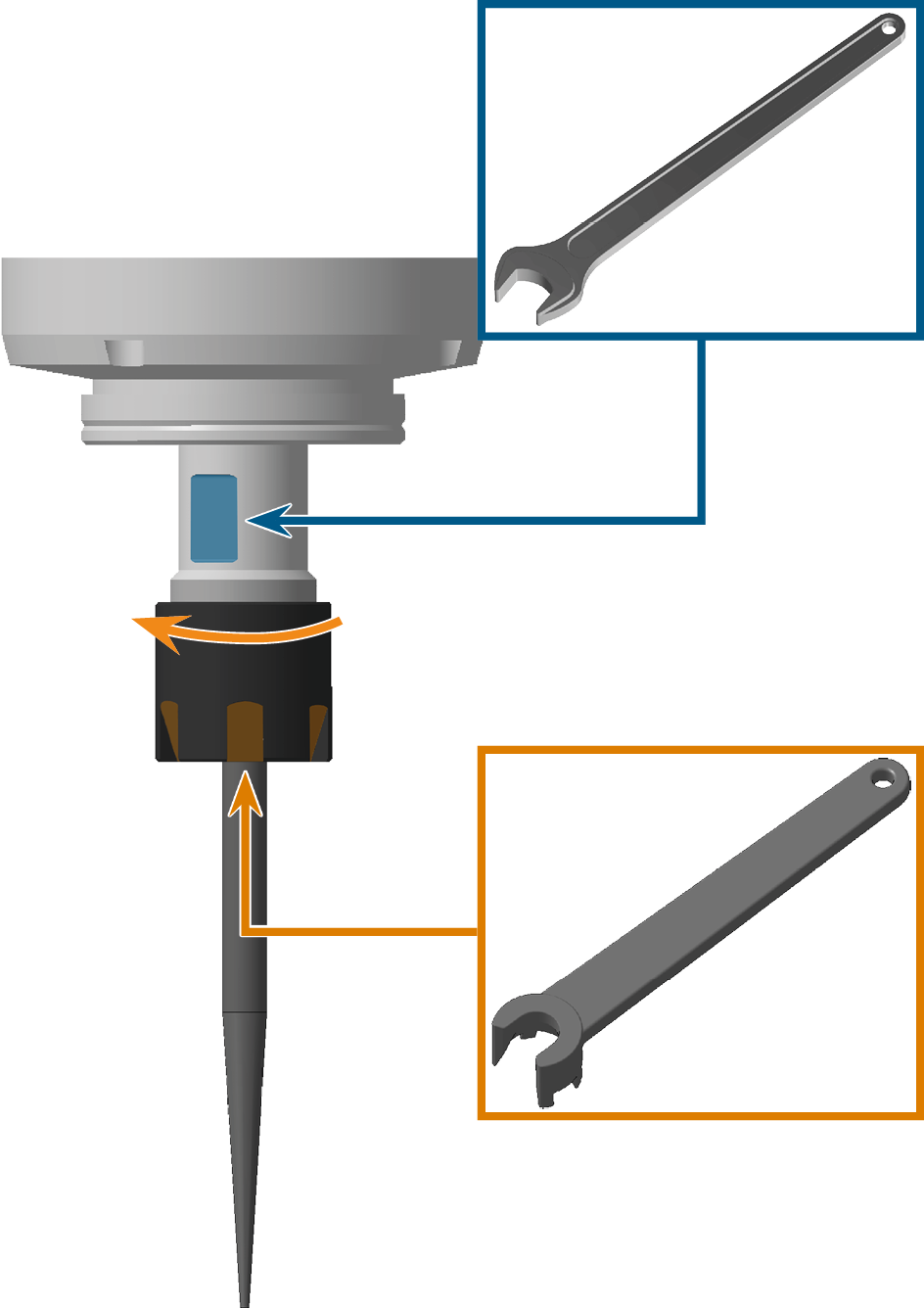

Afloje la tuerca de sujeción (marcada en naranja):
- Coloque la llave fija sobre las superficies planas del husillo (marcadas en azul).
- Gire la tuerca de sujeción con la llave de sujeción 1/4 de vuelta aprox. en sentido antihorario hasta que la tuerca de sujeción se pueda mover con la mano.
-

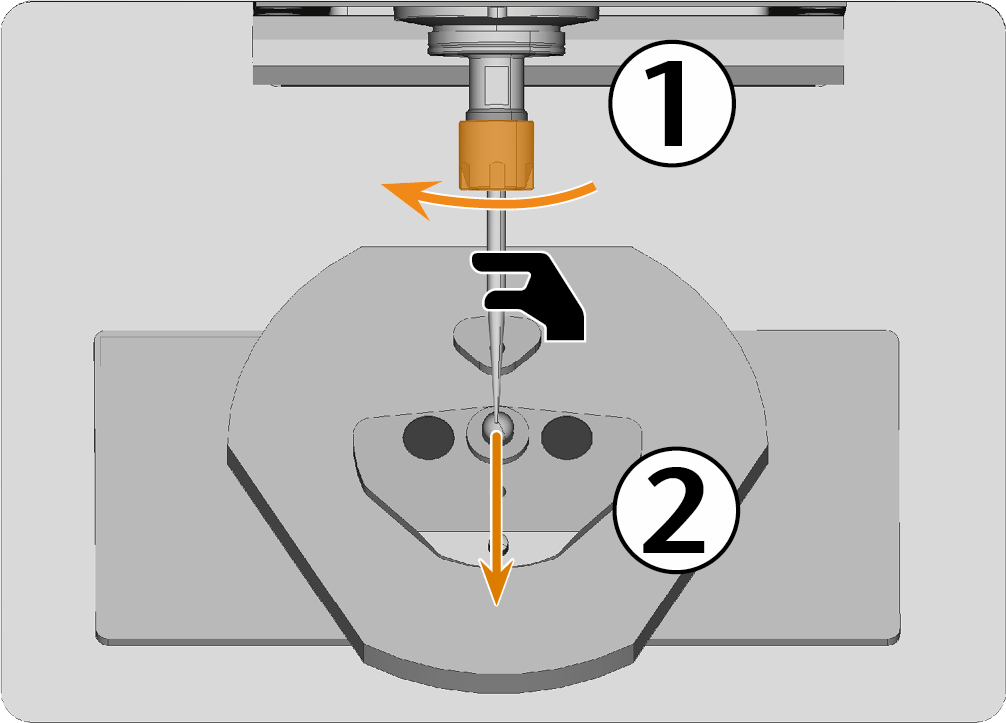

Sujete la herramienta y el husillo con una mano y gire la tuerca de sujeción (marcada en naranja) en sentido antihorario con la otra mano hasta que la herramienta se suelte.
-
Retire la herramienta antigua de la pinza de sujeción.
-
Si vuelve a poner la herramienta en su inventario o deja de usar el tipo de herramienta, configure DentalCNC en consecuencia.
