Se aplica a: E3

1. Tenga a mano:

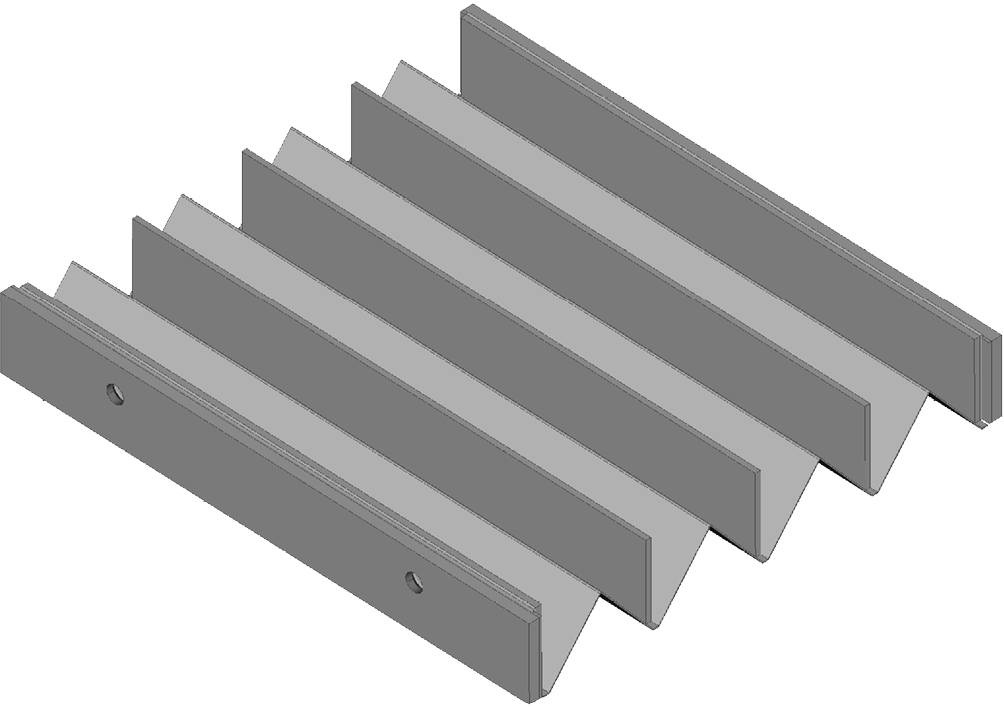

   1 × Faldilla de repuesto para el eje Y, con tiras de velcro





   1 × Destornillador de ángulo TX10





2. Apague la máquina mediante el interruptor principal.





3. Desconecte la máquina de todas las líneas.

4. Retire la cubierta de servicio.

    Desmontaje y montaje de la carcasa de la máquina

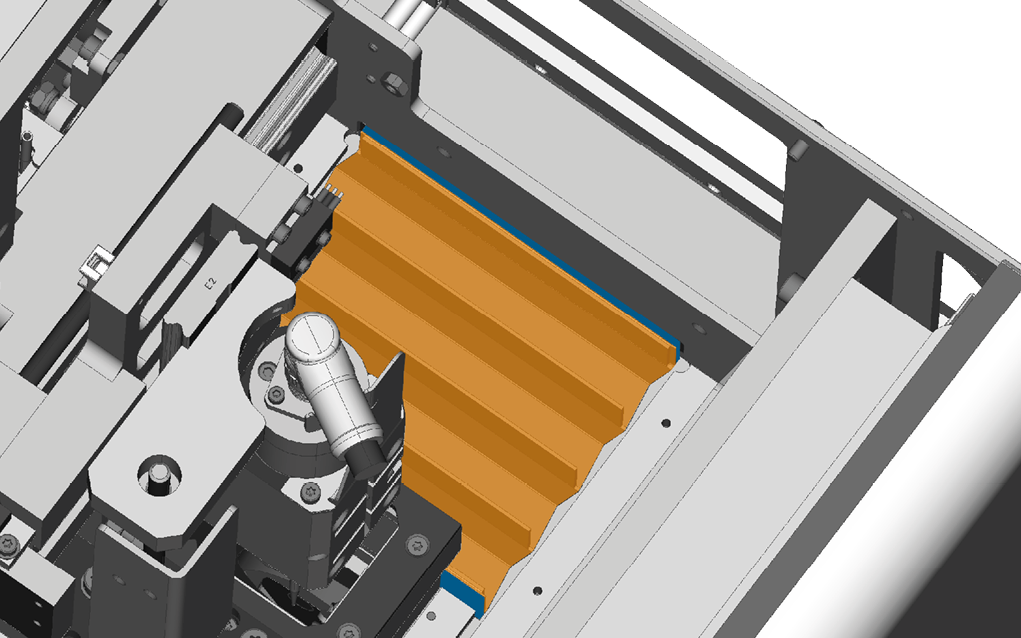

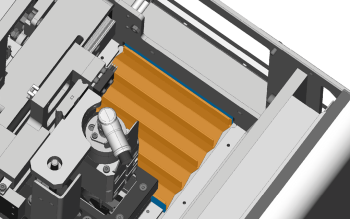

5. Saque la faldilla (marcada en naranja) de las tiras de velcro (marcadas en azul) situadas en el eje Z y en la parte delantera de la máquina.

   Las guías de la faldilla están ocultas para mejorar la visibilidad.





6. Apriete la faldilla y sáquela de sus guías (marcadas en verde) en diagonal.





7. Sujete la faldilla de repuesto y extraiga de ella las dos tiras de velcro (marcadas en azul). En caso necesario, utilice las tiras de velcro para sustituir las tiras de velcro defectuosas de la máquina; de lo contrario, deséchelas.





8. Coloque la faldilla en la máquina:

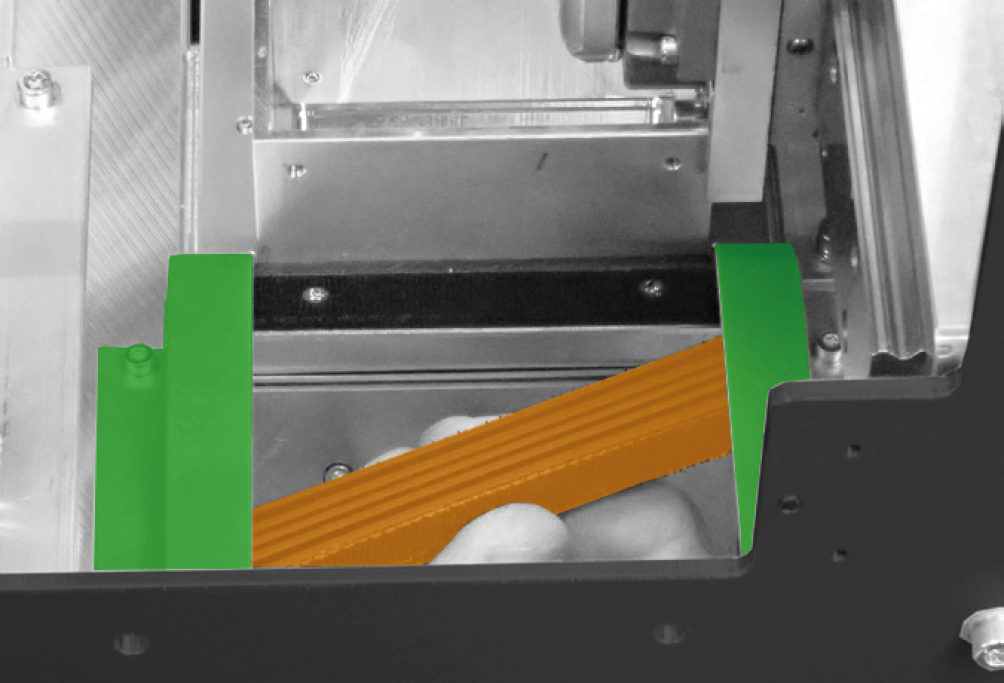

   1. Presione la faldilla (marcada en naranja) e introdúzcala en diagonal en sus guías (marcadas en verde).





   2. Separe la faldilla y presione los extremos contra las tiras de velcro (marcadas en azul).

      Las guías de la faldilla están ocultas para mejorar la visibilidad.





9. Monte completamente la carcasa de la máquina.

    Desmontaje y montaje de la carcasa de la máquina
