Se aplica a: E3

Limpiar la pinza de sujeción del husillo

AVISO

Daños en el husillo al limpiar con aire comprimido

Si utiliza aire comprimido para limpiar la pinza de sujeción, pueden dañarse los rodamientos del husillo.

  • Limpie la pinza de sujeción solamente con el kit de mantenimiento.

Esta descripción se aplica a la limpieza y a la sustitución de la pinza de sujeción. No es necesario limpiar una pinza de sujeción nueva con el cepillo antes de montarla.

  1. Tenga preparados los siguientes elementos de los accesorios de la máquina:

    • Llave de sujeción

    • Llave fija

    • Cono de limpieza

    • Cepillo de limpieza para la pinza de sujeción

    2. Ver el vídeo

    Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

  2. Mueva los ejes a la posición de cambio de herramienta seleccionando el icono representado en la vista Mecanizado en DentalCNC.

  3. ¡PRECAUCIÓN!Utilice guantes.

  4. Abra la puerta de la cámara de trabajo.

  5. Retire la herramienta de la pinza de sujeción.

    Retirar herramientas de la pinza de sujeción

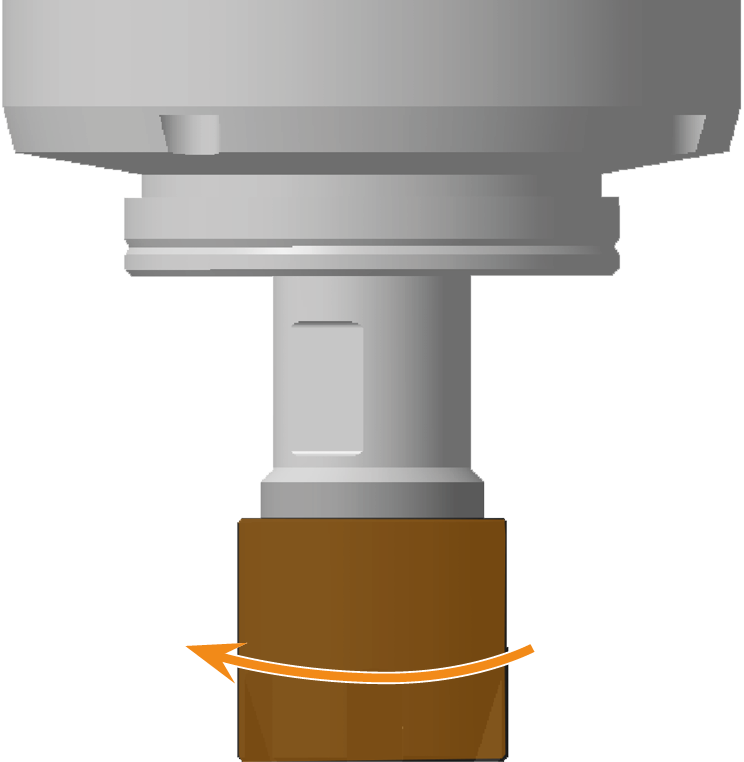

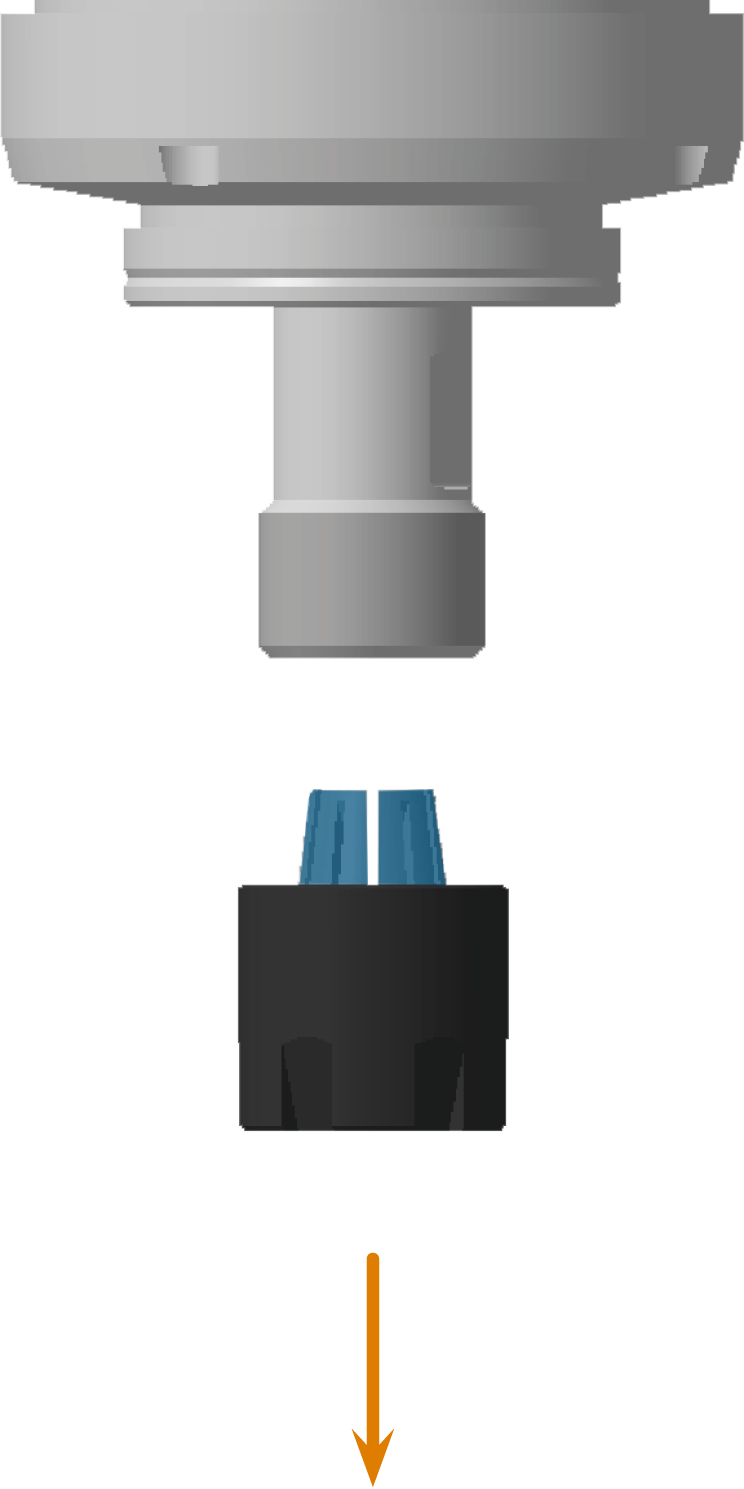

  6. Gire la tuerca de sujeción (marcada en naranja) en sentido antihorario hasta sacarla completamente del husillo, y retírela de la máquina junto con la pinza de sujeción (marcada en azul).





  7. Aparte la pinza de sujeción y la tuerca de sujeción y déjelas al alcance de la mano.

  8. Limpie el cono interior del husillo con el cono de limpieza.

    9. Limpieza del cono interior del husillo

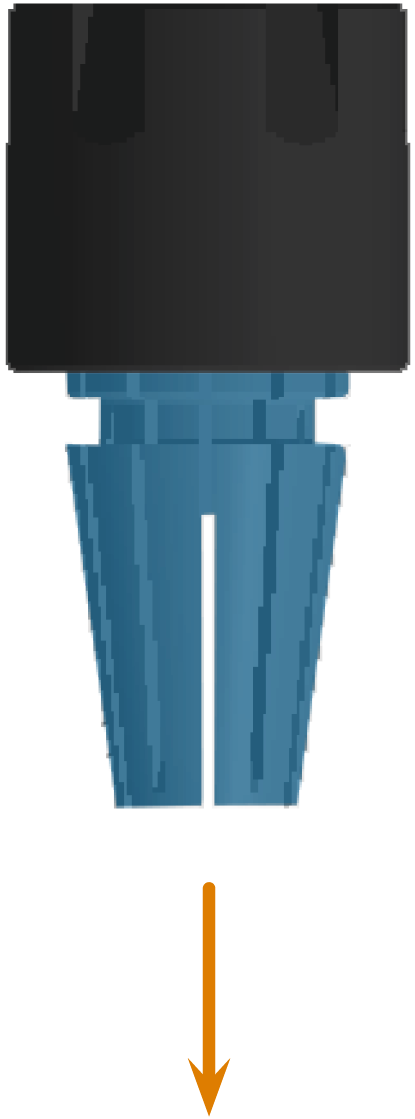

  9. Retire la pinza de sujeción (marcada en azul) de la tuerca de sujeción.



  10. Limpie la pinza de sujeción con el cepillo de limpieza:

    1. Inserte el cepillo en la pinza de sujeción hasta que el extremo del cepillo se alinee con el extremo de la pinza de sujeción.

      2. Extremo del cepillo marcado con una línea vertical naranja

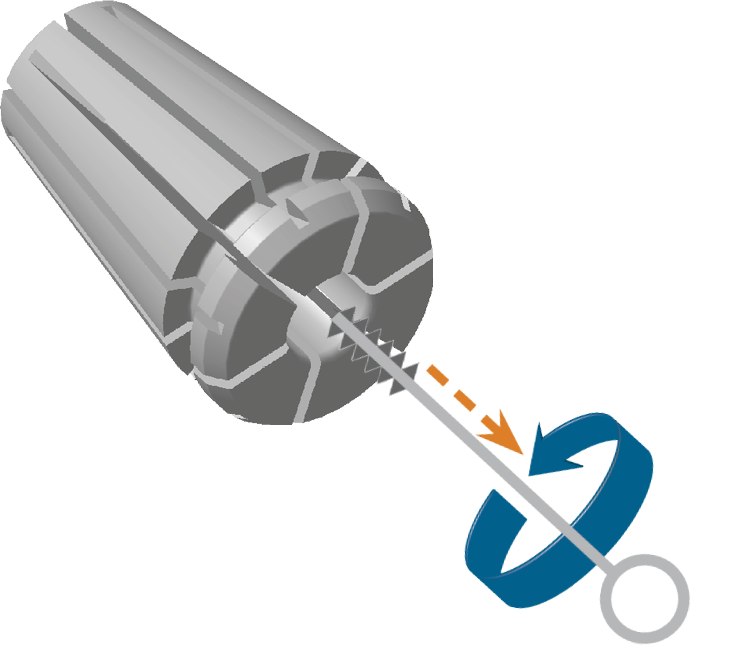

    2. Saque rápidamente el cepillo de la pinza de sujeción girándolo al mismo tiempo.

      Limpieza de la pinza de sujeción

    3. Repita varias veces los 2 últimos pasos.

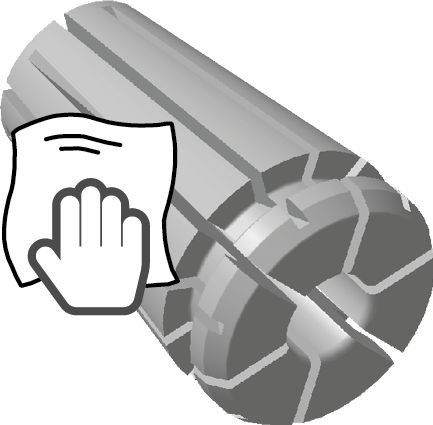

  11. Limpie a fondo toda la superficie exterior de la pinza de sujeción con un paño limpio y seco.

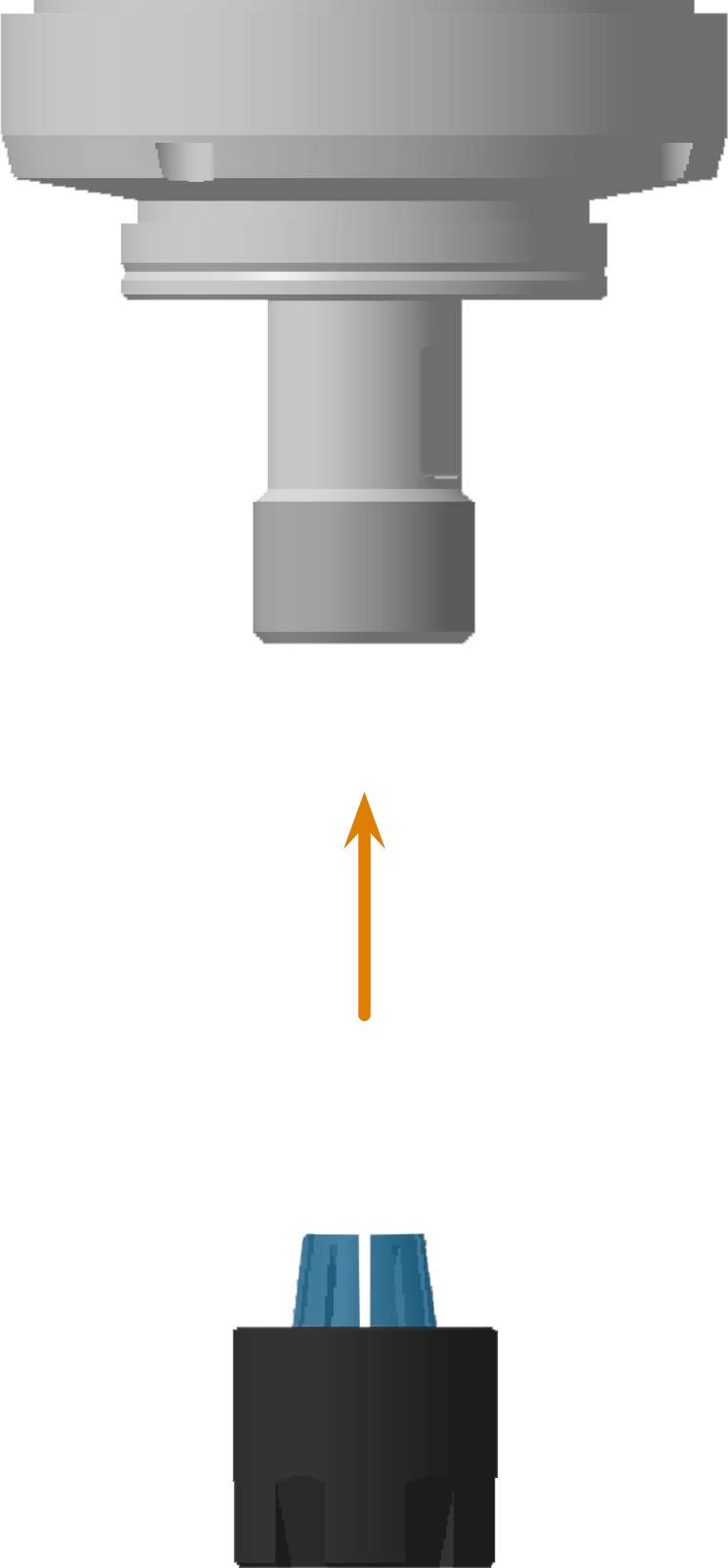

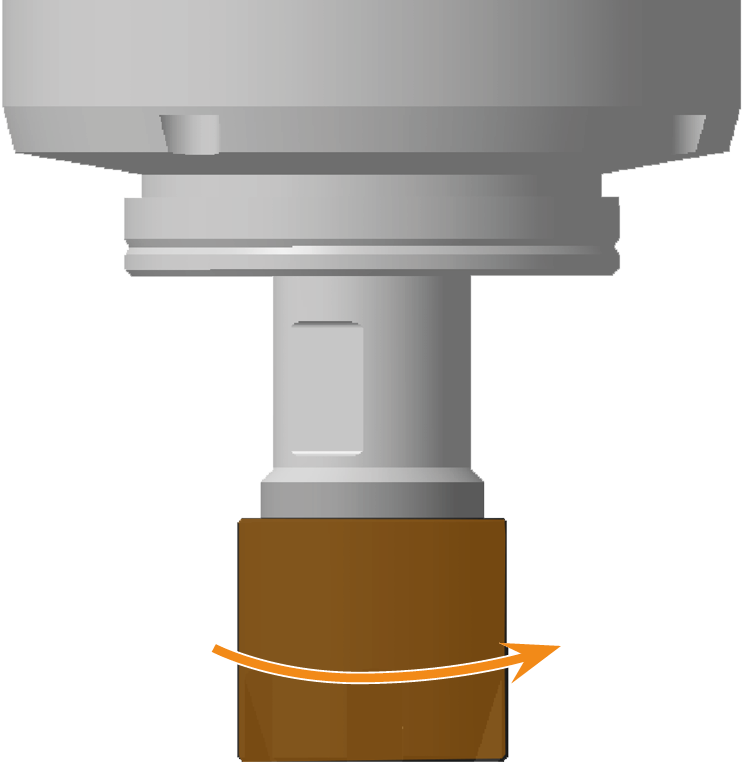

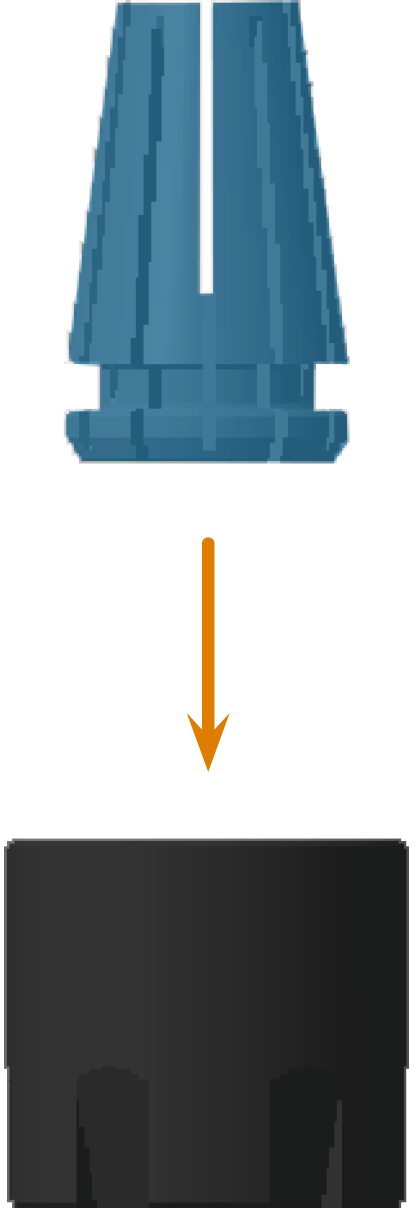

  12. Coloque la pinza de sujeción (marcada en azul) en la tuerca de sujeción y gire a mano la tuerca de sujeción (marcada en naranja) 1 vuelta aprox. sobre el husillo en el sentido de las agujas del reloj.

    ¡AVISO! Gire la tuerca de sujeción solo hasta que se sujete al husillo. No apriete nunca firmemente la tuerca de sujeción sin haber introducido una herramienta.







  13. Vuelva a colocar la herramienta en la pinza de sujeción.

    Insertar herramientas en la pinza de sujeción

  14. Abra la vista Sección de mantenimiento con el siguiente icono en la barra de iconos principal:





  15. Seleccione el icono mostrado para la entrada Limpiar la pinza de sujeción del husillo.
