Configurar y utilizar el flujo de trabajo de 3Shape Produce

3Shape Produce permite el intercambio normalizado de datos entre TRIOS Design Studio y DentalCAM.

El flujo de trabajo de 3Shape Produce es compatible con las siguientes máquinas dentales de vhf:

  • E4

  • Z4

Para usuarios de Z4: Vídeo para hacer el cambio

Vídeo de Vimeo: al ver este vídeo, se envían datos personales a Vimeo Inc., Estados Unidos. Declaración de privacidad

3Shape Produce sustituye la integración CAD/CAM de TRIOS Design Studio. No está previsto volver a la integración CAD/CAM.

Para crear tareas para objetos, en el flujo de trabajo de 3Shape Produce se trabaja tanto con TRIOS Design Studio como con DentalCAM.

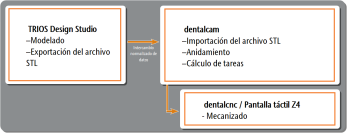

Flujo de trabajo de 3Shape Produce

ChairsideCAM y DentalCAM

ChairsideCAM es una variante de DentalCAM con una interfaz de usuario especialmente adaptada para el área de Chairside. La interfaz de usuario se centra en los pasos típicos de este flujo de trabajo.

vhf recomienda ChairsideCAM para los usuarios del área de Chairside.

Características principales:

  • Interfaz optimizada para acelerar el flujo de trabajo de Chairside

  • Diseño para tareas individuales -no hay archivo de piezas en bruto disponible-

  • Solo es posible el mecanizado en bloque

  • Alta calidad como con DentalCAM, pues la base tecnológica es la misma

Paso 1: Preparar la instalación

El ordenador se puede configurar del siguiente modo:

Configuración 1 (configuración estándar)

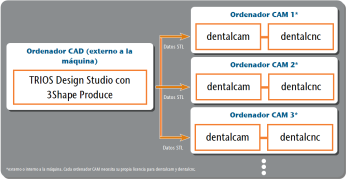

Configuración 2 (configuración multimáquina)

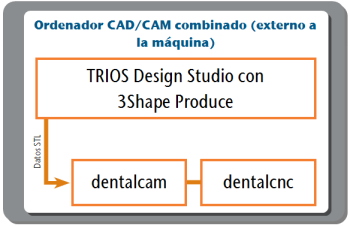

Configuración 3 (ordenador CAD/CAM combinado)



  • Por razones de espacio, ChairsideCAM no se ha incluido en los diagramas. Sustituye a DentalCAM cuando se utiliza.

  • Este artículo de ayuda solo se refiere a las configuraciones de ordenador 1 o 2 para las máquinas Z4.

  • Las máquinas Z4 utilizan de serie la pantalla táctil en lugar de DentalCNC.

Solo Z4

  1. Conéctese al ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. a través de un acceso de escritorio remoto.

    Acceder al ordenador CAM

  2. Máquinas con ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. interno: Si DentalCAM y DentalCNC está instalado en la versión 7, póngase en contacto con su servicio de atención al cliente para obtener la licencia e instalar la versión 8.

    La licencia es gratuita para las máquinas entregadas a partir de 2021.

    Actualizar a DentalCAM 8 en máquinas de Z4

Todas las máquinas

  1. Instale DentalCAM y DentalCNC 8.07 o una versión superior en el ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC..

    Instalar DentalCAM y DentalCNC

    Actualizar DentalCAM y DentalCNC

  2. Si utiliza la función de control multimáquina, para las máquinas del flujo de trabajo de 3Shape Produce, cambie a Configuración de ordenador 2.

    El control multimáquina no puede utilizarse junto con el flujo de trabajo de 3Shape Produce.

  3. Obtenga la licencia de TRIOS Design Studio e instálelo incluyendo todos los componentes necesarios para 3Shape Produce en el ordenador CAD.

Paso 2: Configurar 3Shape Produce

Configurar DentalCNC

Realice los siguientes pasos en cada ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.:

    1. Abra los Ajustes de programa de DentalCNC con el siguiente icono en la barra de iconos principal

    2. Abra los Ajustes generales con el siguiente icono en la barra de iconos local

    3. Active la opción Integración CAD/CAM y 3Shape Produce activada.



Recomendación: activar ChairsideCAM

Si desea utilizar ChairsideCAM, realice los siguientes pasos en cada ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.:

  1. Abra la Ventana de ajustes de programa de DentalCAM con el siguiente icono de la barra de iconos principal:

  2. Abra la Vista de ajustes generales con el siguiente icono de la barra de iconos de ajustes de programa:

  3. Active la opción (Nicht definierte Variable:GLB_CAM-8-UI.666b).

  4. Guarde los cambios con el siguiente icono:

  5. Reinicie DentalCAM.

    • DentalCAM se ejecuta como ChairsideCAM.

Configurar la importación manual de STL

La importación STL manual es la opción configurada por defecto.

Realice los siguientes pasos en cada ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.:

  1. Abra la Vista de importación STL con el siguiente icono de la barra de iconos principal:
  2. Establezca el siguiente directorio como directorio raíz:

    <Directorio de instalaciónCerrado Directorio de su disco duro en el que ha instalado DentalCAM y DentalCNC. de DentalCAM>\STLimpExtern

    Ejemplo:C:\vhf\DentalCAM_8\STLimpExtern

    En las máquinas Z4, el directorio de instalaciónCerrado Directorio de su disco duro en el que ha instalado DentalCAM y DentalCNC. se encuentra siempre en la unidad C:

    ChairsideCAM: Establecer directorio raíz STL

    DentalCAM Especificar la carpeta raíz

Configurar TRIOS Design Studio

Realice los siguientes pasos en el ordenador CAD:

  1. Abra TRIOS Design Studio.

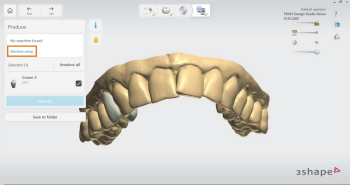

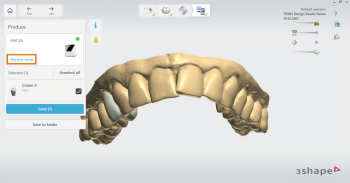

  2. En la sección Produce, seleccione Machine setup (configuración de la máquina).



    • Se abre la ventana de configuración Machines (máquinas).

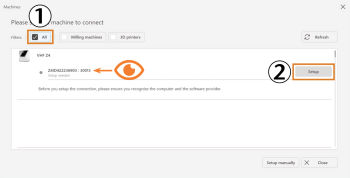

  3. En la sección Filters (filtros), seleccione la casilla All (todos).

  4. Desplácese por la lista hasta la entrada de la máquina deseada.

  5. Seleccione Setup (configuración) para la máquina deseada.



    • Si la conexión se ha realizado correctamente, el punto se vuelve verde. En caso de problemas de conexión, consulte Subsanación de errores.

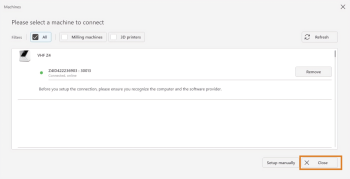

  6. Guarde la configuración de la máquina con Close (Cerrar).

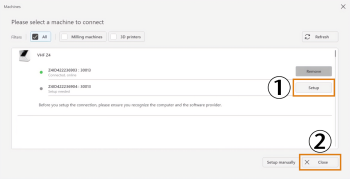

  7. Si desea añadir más máquinas al flujo de trabajo de 3Shape Produce(configuración de ordenador 2), repita los últimos 5 pasos para cada máquina adicional.

    Ejemplo: Añadir otra máquina Z4

Paso 3: Utilizar 3Shape Produce

  1. Si utiliza varias máquinas en el flujo de trabajo de 3Shape Produce, seleccione la máquina en TRIOS Design Studio:

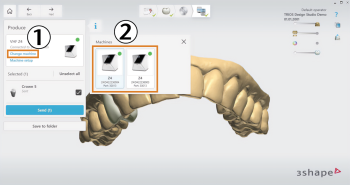

    1. En la sección Produce, seleccione Change machine (cambiar máquina).

    2. En la sección Machines (máquinas), seleccione la máquina deseada.

      Ejemplo: Elegir entre varias máquinas de Z4

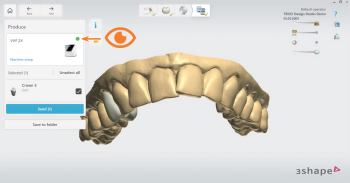

  2. Compruebe si el punto verde indica una conexión correcta con el ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. de la máquina.

    En caso de problemas de conexión, consulte Subsanación de errores



  3. Seleccione los objetos que desea exportar.

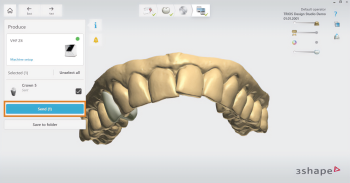

  4. Seleccione Send (enviar).



  5. Solo Z4: Conéctese al ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. a través de un acceso de escritorio remoto.

    Acceder al ordenador CAM

  6. Cambie a la Vista de importación STL en ChairsideCAM/DentalCAM.

  7. Seleccione el archivo STL para editarlo en ChairsideCAM/DentalCAM:

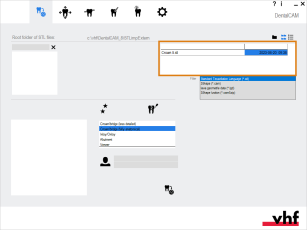

    • Para la importación manual de STL, seleccione el archivo STL del directorio raíz.

      La figura muestra ChairsideCAM; procedimiento idéntico en DentalCAM

    • Con la importación automática, el objeto ya está en la lista de importación de STL.

      La figura muestra DentalCAM; procedimiento no disponible en ChairsideCAM

  8. Continúe con el mecanizado de la tarea en ChairsideCAM/DentalCAM.

Retirar máquinas

  1. Abra TRIOS Design Studio.

  2. En la sección Produce, seleccione Machine setup (configuración de la máquina).



    • La ventana de configuración Machines (máquinas) muestra todas las máquinas del flujo de trabajo de 3Shape Produce.

  3. Identifique la máquina por su número de serie (Z4) o por el nombre del ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. (otras máquinas).

  4. Seleccione Remove (retirar) para la máquina deseada.

  5. Guarde la configuración de la máquina con Close (Cerrar).



Subsanación de errores

Si TRIOS Design Studio no encuentra el ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. de una máquina, haga lo siguiente:

  1. Compruebe la red:

  2. Abra el Explorador de Windows en el ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. e inicie manualmente el servicio 3Shape Produceen el siguiente directorio:

    C:\Program Files\vhf camfacture AG\Produce.Service\>

  3. Desactive y active la regla del cortafuegosCerrado Software de seguridad que supervisa los datos de la red para bloquear datos dañinos. de entrada para el servicio de 3Shape Produce en el ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.:

    1. Abra el programa Firewall de Windows Defender con seguridad avanzada.

    2. Seleccione Reglas entrantes en la columna de la izquierda.

    3. En la sección Reglas entrantes, haga clic en Produce Service con el botón derecho del ratón y seleccione Desactivar reglas en el menú contextual.

    4. Repita el último paso y esta vez seleccione Activar reglas en el menú contextual.

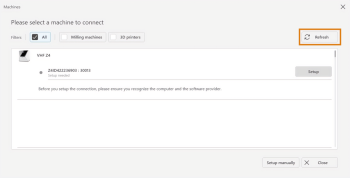

  4. Actualice la lista de máquinas en TRIOS Design Studio con Refresh (actualizar).



¿Qué viene después?

Ahora puede editar archivos STL exportados desde TRIOS Design Studio con ChairsideCAM o DentalCAM.

Recomendamos lo siguiente a los principiantes que se inicien en el proceso:

ChairsideCAM: Importar archivos STL

DentalCAM: Flujo de trabajo básico
