Werkzeuge und Werkzeugmagazine verwalten

Der Workflow für die Restaurationserstellung ist folgendermaßen:

→

→

→

→

→

→

→

Werkzeuge verwalten

ACHTUNG

Beschädigung der Spindel oder der Werkzeugpositionen bei ungeeignetem Werkzeug

Ungeeignete Werkzeuge können die Spannzange der Spindel und / oder die Werkzeugpositionen beschädigen.

  • Verwenden Sie nur Werkzeuge mit einer ausreichend großen Fase am Werkzeugschaft.

  • Ziehen Sie einen Sicherungsring nach DIN 471-A3 als Anschlagring auf.

    Dies gilt nicht für AirTools.

  • Beachten Sie die weiteren Vorgaben im Kapitel Technische Daten.

Wir empfehlen Originalwerkzeuge, da diese speziell für die vorgesehenen Aufträge ausgelegt sind.

Die Maschine verwendet austauschbare Werkzeugmagazine, die bis zu 6 Werkzeuge aufnehmen können.



Für jeden Auftrag benötigen Sie das passende Magazin, das Sie in den Arbeitsraum einsetzen.

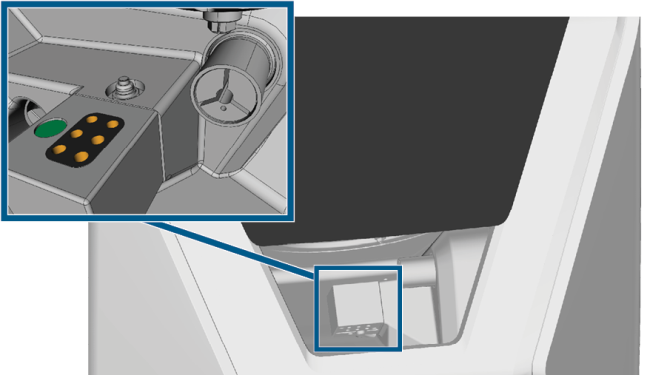

Werkzeugmagazin auf dem Werkzeugmagazinhalter, Werkzeugpositionen orange markiert

Sie lagern aktuell nicht verwendete Magazine in der Kombischublade.

Ein Sensor erkennt das in den Arbeitsraum eingesetzte Werkzeugmagazin. Der Touchscreen zeigt sowohl das für den gewählten Auftrag benötigte als auch das aktuell eingesetzte Werkzeugmagazin an.

Die Maschine wechselt die Werkzeuge während der Bearbeitung automatisch, sodass sie Aufträge ohne Ihr Eingreifen ausführt.

Wenn Werkzeugmagazineinsätze verschlissen sind, ersetzen Sie diese.  Werkzeugmagazineinsätze wechseln

Kennfarbe der Werkzeugmagazine

Die Werkzeugmagazine besitzen eine Kennfarbe für die einzelnen Materialien. Eine Übersicht finden Sie in der folgenden Tabelle:

Kennfarbe Magazin Material Kennbuchstabe

 Grün

Wachs und Kunststoffe (PMMA)

P

 Gelb

Composites

C

 Blau

Zirkonoxid

Z

 Rot

Nichtedelmetalle (Kobalt-Chrom / Titan)

M

 Weiß

Glaskeramik

G

Werkzeuge einsetzen und tauschen

Sie müssen Werkzeuge in den folgenden Fällen einsetzen oder tauschen:

  • Bei der ersten Verwendung der Maschine
  • Nachdem Sie ein Werkzeugmagazin ersetzt haben (bei Verlust oder Beschädigung)
  • Nachdem Sie die Werkzeugmagazineinsätze aufgrund von Verschleiß getauscht haben
  • Wenn die Werkzeugstandzeit eines Werkzeugs abgelaufen ist
  • Wenn Werkzeuge beschädigt oder verschlissen sind

Wenn Sie einen Auftrag im Bereich Aufträge wählen, zeigt ein Kontrollkästchen an, ob Sie Werkzeuge vor der Bearbeitung tauschen müssen.

Sie verwenden den Bereich Werkzeuge für die Werkzeugverwaltung:

  • Zum Prüfen der Werkzeugstandzeiten
  • Zum Prüfen, welchen Positionen im Werkzeugmagazin die einzelnen Werkzeuge zugeordnet sind.

Die maximalen Werte für die Werkzeuglebensdauer, die Sie mit Ihren Werkzeugen tatsächlich erreichen können, hängen von vielen Faktoren, wie z. B. der Qualität der Werkzeuge, der Qualität der Rohlinge, der Wartung und Reinigung der Maschine usw., ab. Daher sind die Standzeiten, mit denen Ihre Maschine ausgeliefert wird, Standardwerte. Durch eine selbstlernende Funktion werden sie im Laufe der Zeit präziser.

  1. Um zum Bereich Werkzeuge zu gelangen, wählen Sie das abgebildete Symbol.

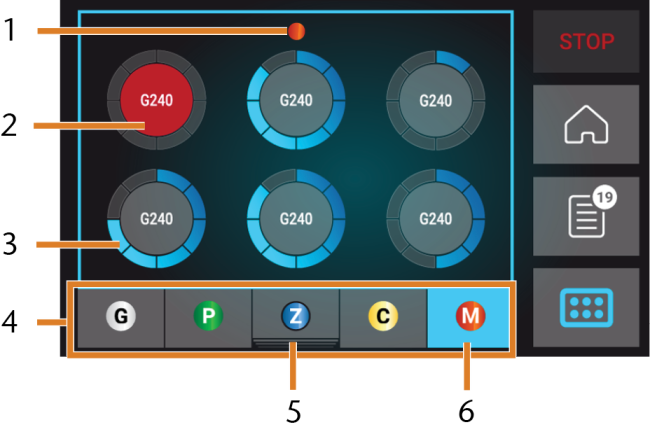

    • Der Bereich Aufträge wird angezeigt. 1 Magazin wurde gewählt und die entsprechenden Informationen werden angezeigt.



    1. Kennfarbe des gewählten Werkzeugmagazins
    2. Werkzeug mit abgelaufener Standzeit (roter Kreis)
    3. Anzeige der Standzeit (blauer Kreis außen)
    4. Menü zur Wahl des Werkzeugmagazins
    5. Markierung für das aktuell im Arbeitsraum eingesetzte Magazin
    6. Markierung für das aktuell auf dem Touchscreen angezeigte Magazin
  2. Wählen Sie am unteren Bildrand das gewünschte Werkzeugmagazin.
    • Die Werkzeuge des entsprechenden Werkzeugmagazins werden als Kreise angezeigt.
      1. In der Mitte jedes Kreises werden die Werkzeug-Matchcodes angezeigt.
      2. Werkzeuge mit abgelaufener Standzeit erscheinen rot.
      3. Jeder Kreis ist einer bestimmten Position des entsprechenden Magazins zugeordnet.

    Oben: Werkzeugposition 1 – 6 im Werkzeugmagazin
    Unten: Werkzeugpositionen 1 – 6 auf dem Touchscreen

  3. Wenn Werkzeugstandzeiten abgelaufen sind, entfernen Sie die entsprechenden Werkzeuge aus dem Werkzeugmagazin.
  4. Setzen Sie die neuen Werkzeuge ein:

    5. ACHTUNG! Unbrauchbare Bearbeitungsergebnisse bei falscher Werkzeugzuordnung

    1. Stellen Sie sicher, dass die Positionen der Werkzeuge im Werkzeugmagazin der Positionen auf dem Touchscreen entsprechen.

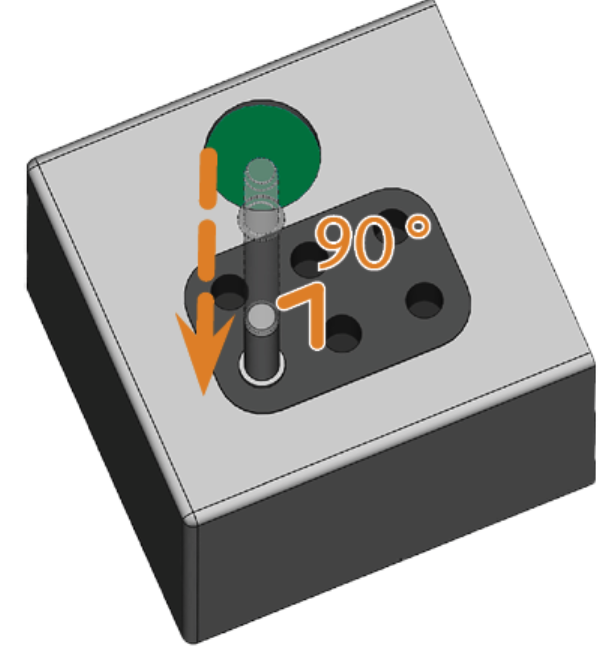

    2. Setzen Sie die Werkzeuge mit der Schneide nach unten in die Werkzeugpositionen ein. Schieben Sie sie hinein, bis der Ring den Gummi berührt.

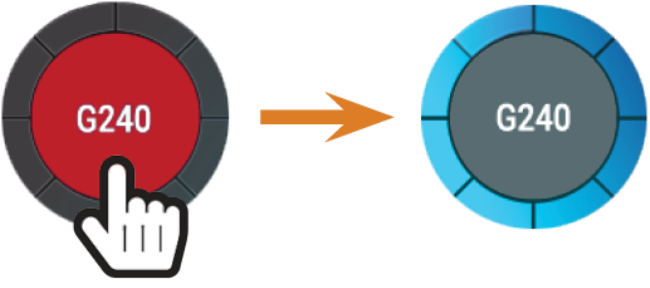

  5. Nachdem Sie ein Werkzeug ersetzt haben, setzen Sie die Werkzeugstandzeit zurück. Wählen Sie dazu das entsprechende Symbol auf dem Touchscreen.
  6. Stecken Sie das Werkzeugmagazin bei Bedarf wieder auf den Werkzeugmagazinhalter.

    7.

    • Die Werkzeugstandzeit ist zurückgesetzt. Der Kreis wird blau angezeigt.

Werkzeugmagazine anbringen und wechseln

ACHTUNG

Beschädigung der Werkzeugmagazine und des Werkzeugmagazinhalters durch unsachgemäße Handhabung

Falls Sie das Werkzeugmagazin beim Aufstecken verkanten oder der Halter verschmutzt ist, lässt sich das Magazin nicht mehr leichtgängig in den Halter einsetzen. Falls Sie Werkzeugmagazine mit Gewalt aufstecken oder abziehen, können Sie Werkzeugmagazin und Halter beschädigen.

  • Halten Sie den Werkzeugmagazinhalter und die Bohrungen im Werkzeugmagazin stets sauber.
  • Fetten Sie den Werkzeugmagazinhalter nach den Angaben in der Wartungstabelle.
  • Stecken Sie Werkzeugmagazine gerade auf den Halter. Falls notwendig nehmen Sie das Magazin ab und setzten es neu an.

Sie wechseln die Werkzeugmagazine, indem Sie diese vom Werkzeugmagazinhalter abziehen und darauf stecken.

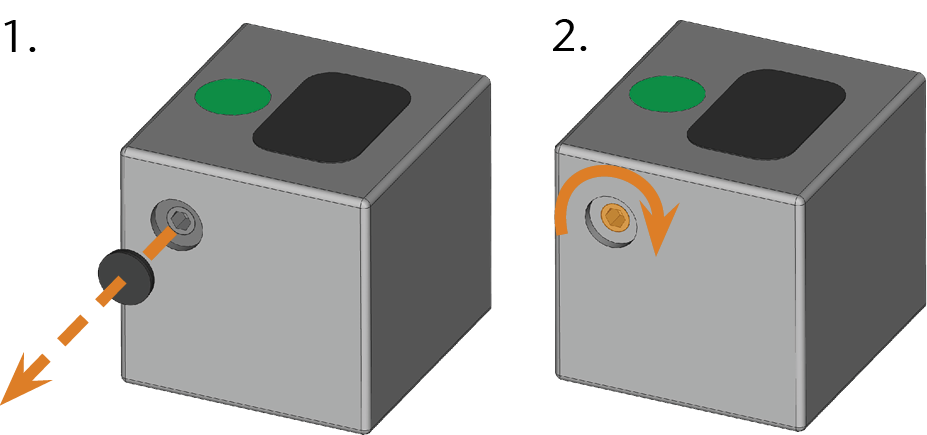

Falls ein Werkzeugmagazin auf dem Halter feststeckt, verwenden Sie die Schraube auf der Rückseite des Werkzeugmagazins, um es zu lösen.

  1. Nehmen Sie ein flaches stumpfes Werkzeug zur Hand (z. B. einen Schlitzschraubendreher).
  2. Entfernen Sie die Schutzkappe auf der Schraube mit dem Werkzeug und legen Sie die Schutzkappe griffbereit zur Seite.
  3. Drehen Sie die Schraube mit dem mitgelieferten Inbusschlüssel im Uhrzeigersinn.
    • Das Werkzeugmagazin bewegt sich zurück und ist gelöst.



  4. Entfernen Sie das Werkzeugmagazin aus dem Arbeitsraum.
  5. Versetzten Sie die Schraube wieder in den Ursprungszustand:
    1. Drehen Sie die Schraube mit dem mitgelieferten Inbusschlüssel gegen den Uhrzeigersinn in die Ursprungsposition.
    2. Bedecken Sie die Schraubenöffnung mit der Schutzkappe.
      • Die Schraube befindet sich wieder im Ursprungszustand und Sie können das Werkzeugmagazin wieder aufstecken.



Sie können das für den nächsten Auftrag richtige Werkzeugmagazin über den Touchscreen auswählen

  1. Um zum Bereich Aufträge zu gelangen, wählen Sie das abgebildete Symbol.
    • Der Bereich Aufträge wird angezeigt. Die Details des als nächsten anstehenden Auftrags werden angezeigt.
  2. Wenn notwendig, wechseln Sie zum gewünschten Auftrag, indem Sie die Pfeile (orange markiert) nach rechts und links in der unteren linken Ecke des Touchscreens verwenden.

    3.

    • Der Touchscreen zeigt das benötigte Werkzeugmagazin an und ob dieses im Arbeitsraum eingesetzt ist.

    Die Werkzeugmagazin-Details im Bereich Aufträge

    1. Kontrollkästchen, das anzeigt, ob das benötigte Werkzeugmagazin montiert ist:

      bedeutet nicht montiert

      bedeutet montiert

    2. Die Kennfarbe und der Buchstabe des benötigten Werkzeugmagazins. Kennfarbe der Werkzeugmagazine
  3. Wenn ein falsches Werkzeugmagazin montiert ist, entfernen Sie dieses Magazin, indem sie es aus dem Werkzeugmagazinhalter ziehen (Siehe diese Abbildung, blauer Pfeil).

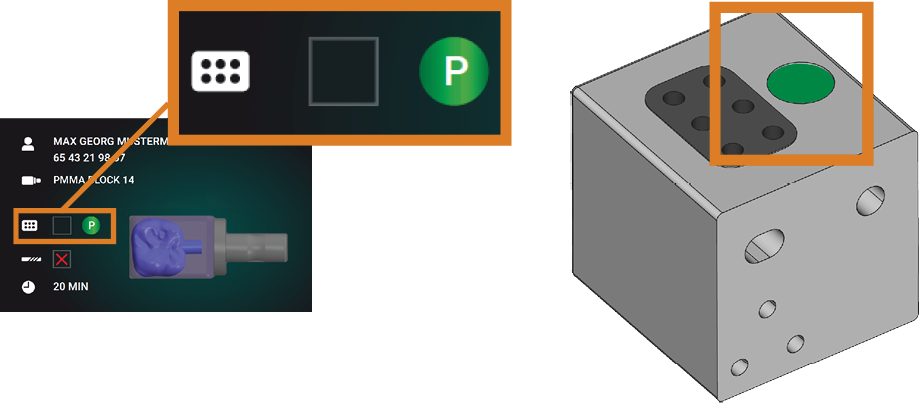

  4. Um das benötigte Werkzeugmagazin zu montieren, bestimmen Sie es durch Vergleichen der Kennfarbe:

    5. Auf dem Touchscreen angezeigte Farbe (links) und Kennfarbe des Werkzeugmagazins stimmen überein

  5. Stellen Sie sicher, dass die Auflageflächen von Werkzeugmagazinhalter und Werkzeugmagazin sauber sind.

    6. Sie können einen Auftrag nur dann starten, wenn die Maschine das erforderliche Werkzeugmagazin erkennt.

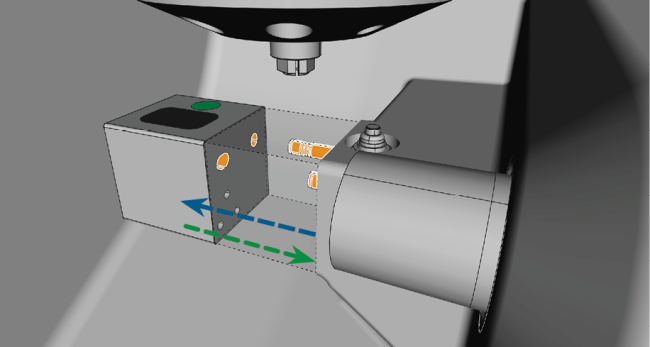

  6. Stecken Sie das Werkzeugmagazin auf den Werkzeugmagazinhalter auf (Siehe diese Abbildung, grüner Pfeil).

    7.

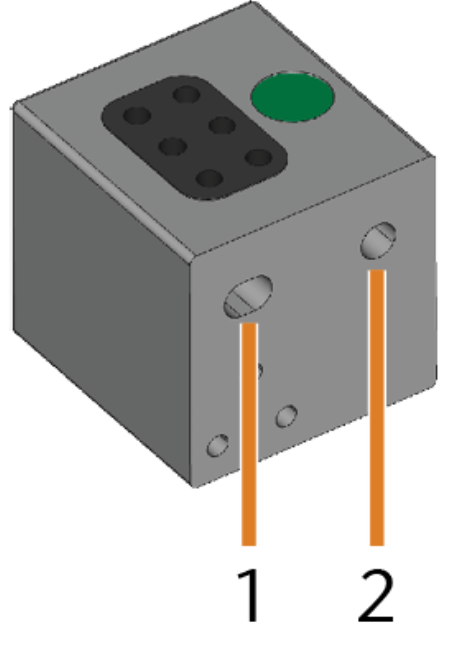

    1. Setzen Sie die kleinere hintere Bohrung [2] auf den langen Stift des Werkzeugmagazinhalters. Schieben Sie es auf den Stift, bis Sie einen Widerstand spüren.
    2. Überwinden Sie den Widerstand, indem Sie den Druck auf das Magazin erhöhen.
    3. Richten Sie die größere vordere Bohrung [1] am kurzen Stift des Werkzeugmagazinhalters aus. Schieben das Werkzeugmagazin auf den kurzen Stift, bis es vollständig auf dem Werkzeugmagazinhalter sitzt.
