Gilt für: Z4

Werkzeugmagazineinsätze wechseln

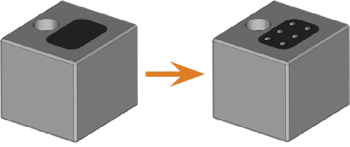

Wenn Werkzeugmagazineinsätze verschlissen sind, ersetzen Sie diese. Neue Einsätze werden ohne Löcher für die Werkzeuge geliefert. Die Löcher müssen mit der Maschine in die Einsätze gebohrt werden.

  • Ihrer Maschine liegen Werkzeugmagazineinsätze als Ersatz sowie das Bohrwerkzeug bei.
  • Weitere Einsätze und Bohrwerkzeuge sind über Ihren Kundendienst erhältlich.

Ihr Kundendienst tauscht die Werkzeugmagazineinsätze während der planmäßigen Wartung. Falls notwendig, tauschen Sie die Werkzeugmagazineinsätze selbst und lassen die Löcher vom Kundendienst per Fernwartung bohren.

Sie können die Werkzeugmagazineinsätze folgendermaßen tauschen:

  1. Kontaktieren Sie Ihren Kundenservice. Er hilft Ihnen beim Bohren der Löcher in die neuen Einsätze. Ansonsten können Sie keine Werkzeuge in die Werkzeugmagazine einsetzen.
  2. Entfernen Sie alle Werkzeuge aus dem gewünschten Magazin.
  3. Lösen Sie die Schrauben auf der Unterseite des Werkzeugmagazins und legen Sie diese zur Seite.
  4. Drücken Sie fest gegen den Werkzeugmagazineinsatz.
    • Der Einsatz bewegt sich zusammen mit seinem Halter aus dem Magazin.



  5. Setzen Sie den neuen Werkzeugmagazineinsatz zusammen mit dem Halter ein. Platzieren Sie den Einsatz mit der glatten Seite voraus, sodass diese mit der Oberseite des Werkzeugmagazins eine ebene Fläche bildet.
  6. Setzen Sie die Befestigungsschrauben ein und ziehen diese fest.

    7.

  7. Folgen Sie den Informationen, die Sie vom Kundendienst erhalten, und bohren Sie die Werkzeugpositionen in die neuen Einsätze.

    8.

  8. Setzen Sie die Werkzeuge in die richtigen Positionen des Magazins ein. Werkzeuge einsetzen und tauschen
  9. Stellen Sie sicher, dass das richtige Werkzeugmagazin für den nächsten Auftrag eingesetzt ist. Werkzeugmagazine anbringen und wechseln
