Gilt für: Z4

Aufträge starten, unterbrechen, abbrechen

Der Workflow für die Restaurationserstellung ist folgendermaßen:

Überblick

Wenn Sie Ihre Aufträge und die Maschine vorbereitet haben, können Sie die Bearbeitung starten. Die Bearbeitung ist ein vollautomatischer Prozess, der nur im Fall von unvorhersehbaren Ereignissen Ihre Aufmerksamkeit benötigt.

1. Stellen Sie Folgendes sicher:
• Sie haben einen Auftrag auf Ihrem CAD-Rechner erstellt. Er wurde an die Maschine übermittelt.
• Das richtige Werkzeugmagazin ist im Arbeitsraum der Maschine eingesetzt.
• Alle benötigten Werkzeuge befinden sich in den richtigen Positionen des Werkzeugmagazins und sind weder verschlissen noch beschädigt.
• Der erforderliche Rohling ist eingespannt.
• Im Kühlflüssigkeitsbehälter befindet sich genügend Kühlflüssigkeit.
2. Schließen Sie die Arbeitsraumtür.

3. Tun Sie folgendes:

   Starten Sie die Bearbeitung über das abgebildete Symbol in DentalCNC.

4. Starten Sie die Bearbeitung über den Touchscreen..

Aufträge über den Touchscreen starten

Nachfolgend finden Sie den Workflow für das Wählen, Überprüfen und Durchführen von Aufträgen.

1. Um zum Bereich Aufträge zu gelangen, wählen Sie das abgebildete Symbol.

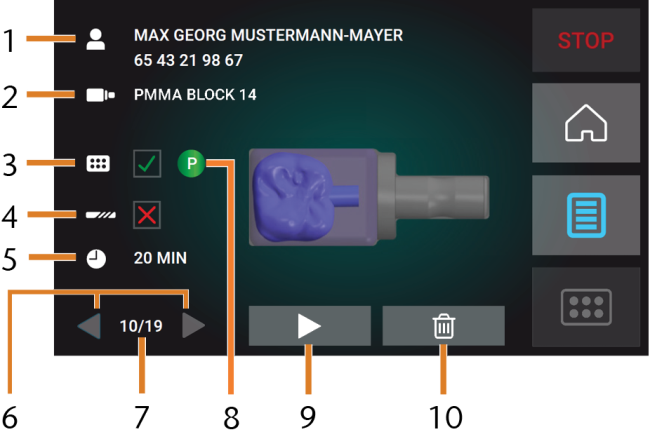

• Der Bereich Aufträge wird angezeigt. Die Details des als nächsten anstehenden Auftrags werden angezeigt.


1. Auftragsbezeichnung, Patienteninformation
2. Benötigter Rohlingstyp
3. Kontrollkästchen für das benötigte Werkzeugmagazin
4. Kontrollkästchen für die Werkzeugstandzeit
5. Voraussichtliche Bearbeitungsdauer
6. Pfeile zum Durchsuchen der verfügbaren Aufträge
7. Nummer des aktuellen Auftrags / Anzahl der verfügbaren Aufträge
8. Kennfarbe des benötigten Werkzeugmagazins
9. Symbol zum Starten des aktuellen Auftrags
10. Symbol zum Löschen des aktuellen Auftrags

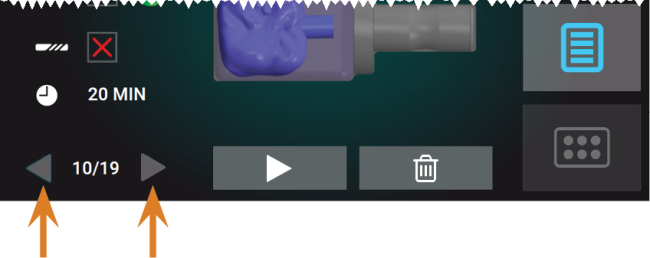

2. Verwenden Sie die Pfeile in der unteren linken Ecke, um den gewünschten Auftrag auszuwählen.




3. Stellen Sie sicher, dass die Elemente [2], [3], [4] wie erforderlich angezeigt werden:

1. Stellen Sie sicher, dass der montierte Rohling mit [2] übereinstimmt.

    Rohlinge einspannen und entfernen

2. Falls bei [3] erscheint, montieren sie das richtige Werkzeugmagazin.

    Werkzeugmagazine anbringen und wechseln

3. Falls bei [4] erscheint, ersetzen Sie alle verschlissenen Werkzeuge.

    Werkzeuge verwalten

4. Um die Bearbeitung zu starten, wählen Sie das abgebildete Symbol.
• Das Folgende geschieht:
1. Falls notwendig, schließt sich die Arbeitsraumtür.
2. Die Maschine bestimmt die Größe des eingespannten Blocks mit der Spindel. Wenn die gemessene Blockgröße von der Blockgröße abweicht, die in der Auftragsdatei gespeichert ist, wird eine entsprechende Meldung auf dem Touchscreen angezeigt.
5. Wenn die Maschine eine abweichende Blockgröße festgestellt hat, fahren Sie folgendermaßen fort:
   1. Prüfen Sie, ob der eingespannte Block für den aktuellen Auftrag geeignet ist.
   2. Wenn der Block geeignet ist, starten Sie den Job durch Auswahl auf dem Touchscreen.
   3. Wenn der Block nicht geeignet ist, brechen Sie den Job durch Auswahl auf dem Touchscreen ab. Sie müssen den Auftrag mit einem geeigneten Block neu starten.
• Wenn der Auftrag gestartet wurde, geschieht das Folgende:
1. Die Maschine beginnt die Bearbeitung.
2. Der Arbeitsraum leuchtet blau.

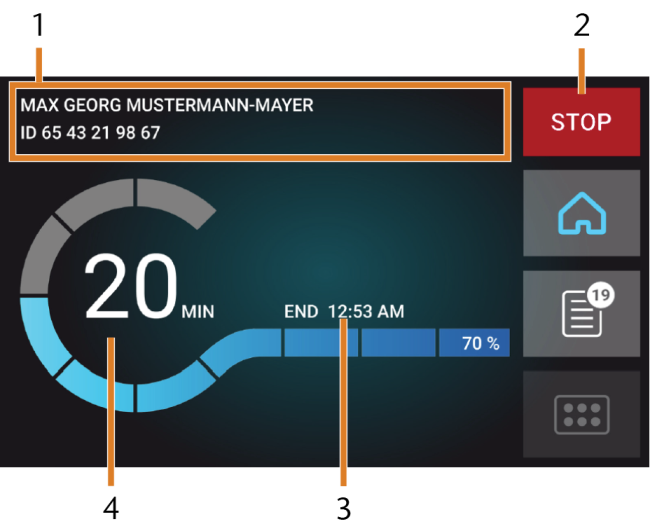

3. Die verbleibende Bearbeitungszeit wird auf dem Touchscreen angezeigt.




1. Auftragsbezeichnung, Patienteninformation
2. Symbol zum Abbrechen des Auftrags
3. Auftragsendzeit
4. Voraussichtlich verbleibende Bearbeitungsdauer

Die verbleibende Bearbeitungsdauer ist eine Schätzung, basierend auf einer selbstlernenden Funktion.

6. Wenn Sie exocad ChairsideCAD verwenden, fahren Sie Ihren CAD-Rechner nicht herunter und trennen Sie ihn nicht vom Netzwerk, bis die Bearbeitung abgeschlossen ist. Ansonsten müssen Sie eventuell Ihre Maschine und den Auftrag neu starten.
7. Warten Sie, bis die Maschine fertig ist.

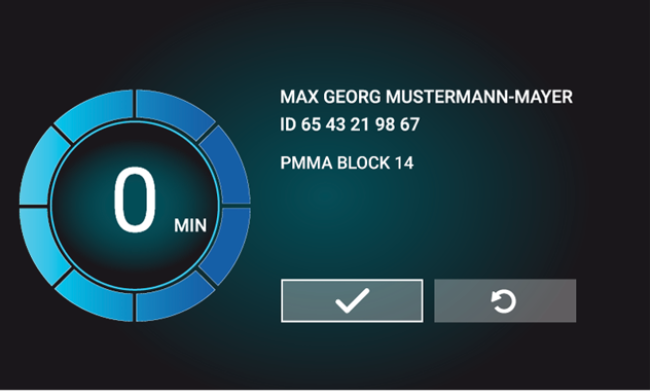

• Die Arbeitsraumtür öffnet sich. Der folgende Dialog wird auf dem Touchscreen angezeigt.




8. Entfernen Sie den Rohling aus dem Arbeitsraum und prüfen Sie, ob der Auftrag richtig ausgeführt wurde.
9. Wenn Sie mit dem Ergebnis zufrieden sind, wählen Sie das abgebildete Symbol auf dem Touchscreen.
• Der Auftrag ist als beendet markiert und wird im Abschnitt Aufträge angezeigt.

Sie können beendete Aufträge mit DentalCNC wiederherstellen. Lesen Sie die zugehörige Dokumentation für weitere Informationen.

10. Wenn Sie den Auftrag wiederholen müssen, wählen Sie das abgebildete Symbol auf dem Touchscreen.
• Der Auftrag wird weiterhin im Bereich Aufträge angezeigt. Sie können ihn bei Bedarf neu starten.
11. Lassen Sie die Arbeitsraumtür geöffnet, damit der Arbeitsraum trocknen kann.

Bearbeitung abbrechen

Sie können die Bearbeitung jederzeit abbrechen. Sie müssen den Auftrag mit einem neuen Rohling neu starten. Sie können den Auftrag nicht mit dem gebrauchten Rohling fortsetzen, da die Maschine den Rohling nicht erkennen und eine Fehlermeldung anzeigen wird.

1. Um die Bearbeitung abzubrechen, wählen Sie das abgebildete Symbol.
• Die Maschine fordert Sie auf, den Abbruch zu bestätigen.
2. Um Ihre Auswahl zu bestätigen, wählen Sie das abgebildete Symbol.
• Die Spindel legt das Werkzeug, das sich aktuell in der Spannzange befindet, in das Werkzeugmagazin ab. Die Arbeitsraumtür öffnet sich.
3. Wenn der Arbeitsraum feucht ist, lassen Sie die Arbeitsraumtür offen, sodass der Arbeitsraum trocknen kann.

Auftragsunterbrechungen und Auftragsabbrüche

Die Auftragsausführung wird in den folgenden Fällen unterbrochen:

• Die Druckluftversorgung ist nicht ausreichend.
• Der Kühlflüssigkeitsdurchfluss ist nicht ausreichend

Ein unterbrochener Auftrag wird in der Regel nach Beheben des Fehlers automatisch fortgesetzt.

Die Auftragsausführung wird in den folgenden Fällen abgebrochen:

• Bei einer Maschinenstörung
• Bei einem Werkzeugbruch
• Bei einem Stromausfall

Einen abgebrochenen Auftrag müssen Sie neu starten.

Vorgehen bei einer Auftragsunterbrechung

Wenn der Auftrag unterbrochen wurde, zeigt der Touchscreen eine entsprechende Meldung an.

Bei unzureichender Druckluftversorgung

1. Warten Sie ein paar Sekunden. Dies kann das Problem bereits lösen.
2. Starten Sie die Maschine neu.
3. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Kundenservice.

Bei unzureichendem Durchfluss der Kühlflüssigkeit

1. Prüfen Sie, ob sich genug Kühlflüssigkeit im Behälter befindet.
2. Prüfen Sie, ob die Kühlflüssigkeit und der Behälter inkl. Filter sauber sind.
