Gilt für: R5

Lieferumfang prüfen

Die Installationsschritte bis zum Betrieb sind:

→

→

  • Packen Sie die Maschine aus und stellen Sie sicher, dass Sie die folgenden Gegenstände erhalten haben:

Maschine, Kabel, Schläuche

1

2

3

4

5

Werkzeuge

6

7

8

9

10

11

Wartungsutensilien

12

13

14

15

16

17

18

19





Ersatzteile

20

21

22

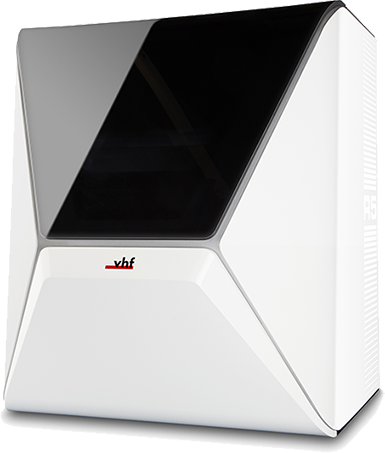

  1. 1 x Maschine R5

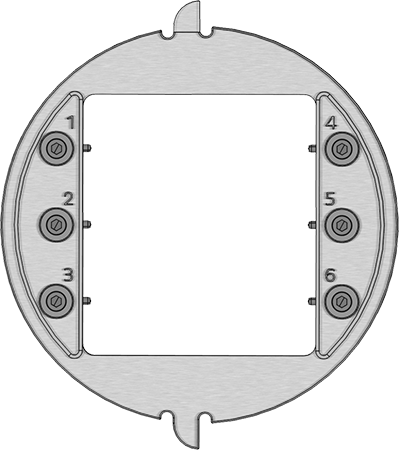

  2. 1 x Blockhalter

  3. 1 x Netzkabel

  4. 1 x Ethernet-Netzwerkkabel

  5. 1 x Druckluftschlauch

  6. 1 x Drehmoment-Schraubendreher (1,8 Nm) für das Einspannen von Blöcken

  7. 1 x Schraubendreher mit Schnellwechselfutter für den Rohlingshalter

  8. 1 x Sechskant-Bit 2 mm

  9. 1 x Bit TX 25

  10. 1 x Bohrer (2,8 mm) für Werkzeugpositionen

  11. 1 x Messstift

  12. 1 x Spindel-Service-Set

  13. 1 x Kalibrier-Set

    • 1 x Bügelmessschraube

    • 6 x Kalibrierrohling

    • 1 x Radiusfräser mit 1 Zahn (P200-R1-40)

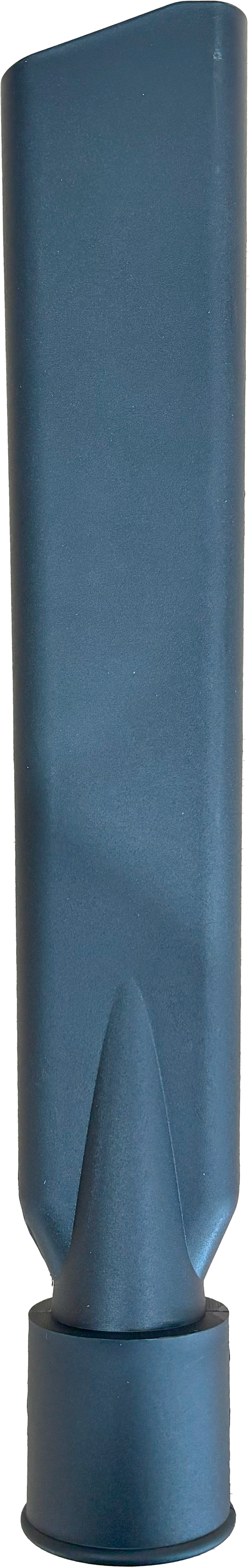

  14. 1 x Fugendüse (zur Reinigung des Arbeitsraums)

  15. 1 x Mikrofasertuch

  16. 1 x Reinigungsbürste

  17. 1 x Interdentalbürste (zur Reinigung der Düsenplatte)

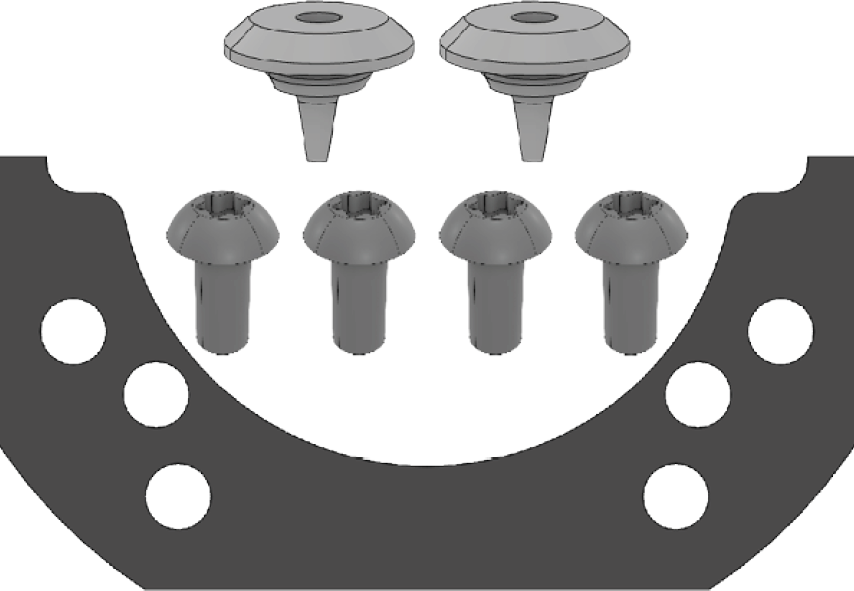

  18. 1 x Wartungsset für den Rohlingshalter

    • 1 x Dichtung

    • 2 x Ventil

    • 4 x Linsenkopfschraube (M5 x 12)

  19. 3 x Tec Powder zum Reinigen des Kühlflüssigkeitssystems (50 g pro Beutel)

  20. 1 x Behälter mit Aktivkohle; ausreichend für ca. 3 Monate

  21. 1 x Werkzeugmagazineinsatz

  22. 3 x Feinfilter lang

Ohne Abbildung:

  • 1 x Maschinen-Kurzinformationen
  • 1 x Reinigungspinsel 185 mm (ab 08/2024)
  • 1 x Tragehilfe zum Transport der Maschine
  • 1 x Transportsicherung im Arbeitsraum
  • 1 x Beiblatt zum Entfernen der Tragehilfe und Transportsicherung
  • 1 x Satz Abdeckkappen, Durchmesser 7,5 mm

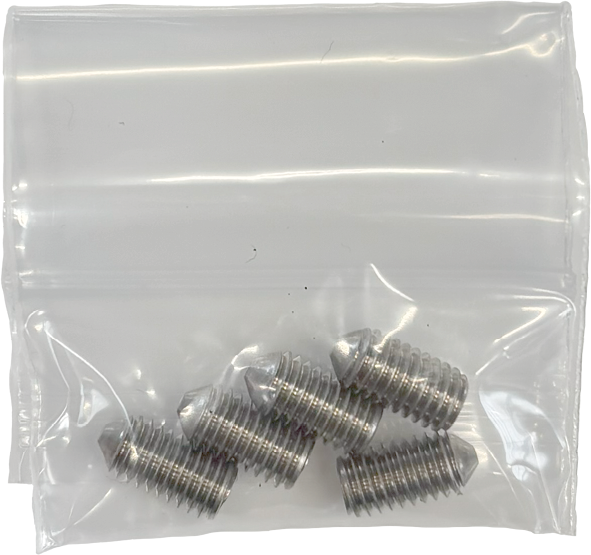

  • 1 x Gewindestift (M5 x 16)

  • Verpackungsset

    • 1 x Transportbox

    • 1 x Ober- und Unterpolster

    • 1 x Polster vorne

    • 1 x Polster Umrandung

    • 1 x Transportschutzhaube

    • 1 x Gehäuseschutzhaube
