Maschine anschließen
Schauen Sie sich das Video an
YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung
Die Installationsschritte bis zum Betrieb sind:
CAM-Rechner befestigen
Nur für Maschinen mit externem CAM-Rechner
Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen.. Bei Auslieferung ist der CAM-Rechner Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. nicht an der Maschine angebracht.

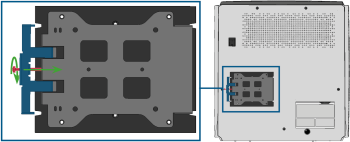

CAM-Rechner Variante 1
Zur besseren Sichtbarkeit ist der CAM-Recner in den folgenden Abbildungen ausgeblendet.
-
Hängen Sie die Haken (blau markiert) der Halterung am CAM-Rechner
Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. in die Schlitze (orange markiert) der Halterung an der Maschine ein.
-
Bewegen Sie den beweglichen Teil der Halterung (blau markiert) nach außen und zur Maschine hin.
-
Schieben Sie den beweglichen Teil der Halterung (blau markiert) in die Schlitze der Halterung an der Maschine. Schrauben Sie die Schraube (rot markiert) fest.
-
Verbinden Sie die Maschine und den CAM-Rechner
Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. mit den mitgelieferten USB-Kabeln.
CAM-Rechner Variante 2
-
Setzen Sie die Halterung auf der Rückseite des CAM-Rechners
Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. auf die Schrauben der Rückwandabdeckung (blau markiert). Achten Sie darauf, dass sich alle 4 Aussparungen (orange markiert) auf den Schrauben befinden.
-
Bewegen Sie den CAM-Rechner
Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. nach rechts und nach unten. Überprüfen Sie, ob der CAM-Rechner Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. sicher an der Rückwandabdeckung angebracht ist.
-
Verbinden Sie die Maschine und den CAM-Rechner
Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. mit den mitgelieferten USB-Kabeln.
Maschineninstallation (Schema)
Maschinen mit internem CAM-Rechner

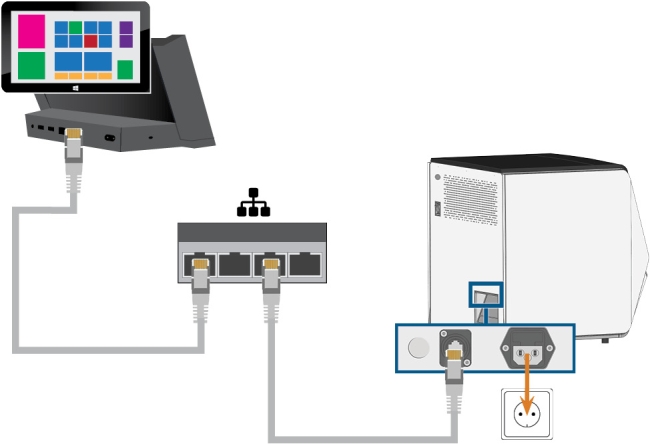

Kabelverbindung

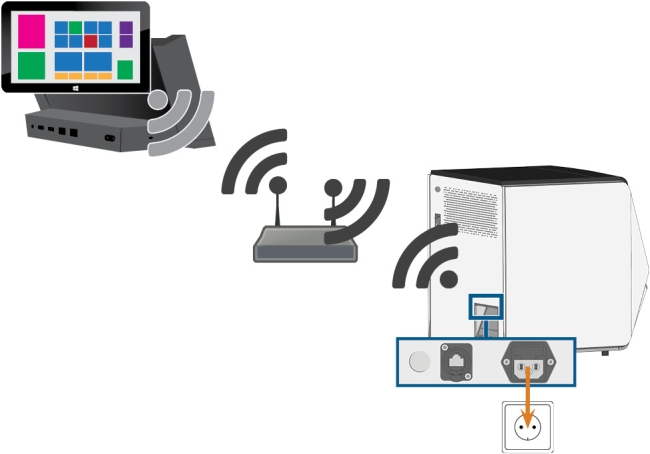

WLAN-Verbindung
Maschinen mit externem CAM-Rechner

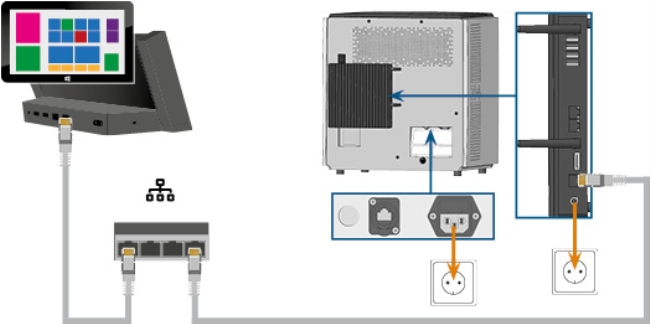

Kabelverbindung
Der abgebildete CAM-Rechner Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. kann vom gelieferten Produkt abweichen.

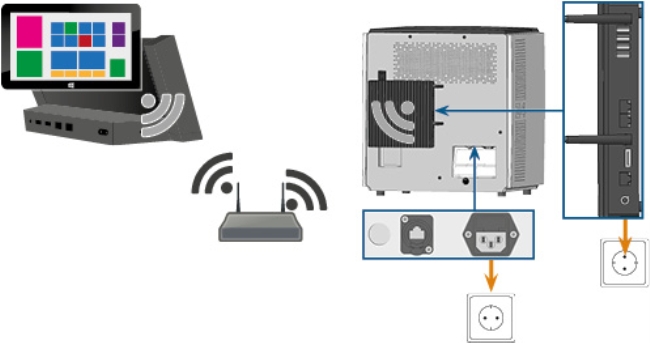

WLAN-Verbindung
Der abgebildete CAM-Rechner Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. kann vom gelieferten Produkt abweichen.
Stromverbindung herstellen
Für einen ordnungsgemäßen Betrieb benötigt die Maschine eine unterbrechungsfreie Stromversorgung.
- Stecken Sie das mitgelieferte Netzkabel in den Netzanschluss am Anschlusspanel der Maschine.
-
ACHTUNG! Um Auftragsabbrüche zu vermeiden, installieren Sie bei regelmäßigen Stromausfällen oder häufigen Netzspannungsschwankungen eine Unterbrechungsfreie Stromversorgung (USV), Typ online / VFI (IEC 62040-3, Klasse 1).
- Stecken Sie den Stecker des Kabels in eine durch einen Fehlerstromschutzschalter abgesicherte Steckdose.
-
Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen.: Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. mitgelieferte Netzkabel in die Netzanschlussbuchse des CAM-Rechners Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen.. Stecken Sie den Stecker des Kabels in eine durch einen Fehlerstromschutzschalter abgesicherte Steckdose.
