Maschine anschließen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Die Installationsschritte bis zum Betrieb sind:

→

→

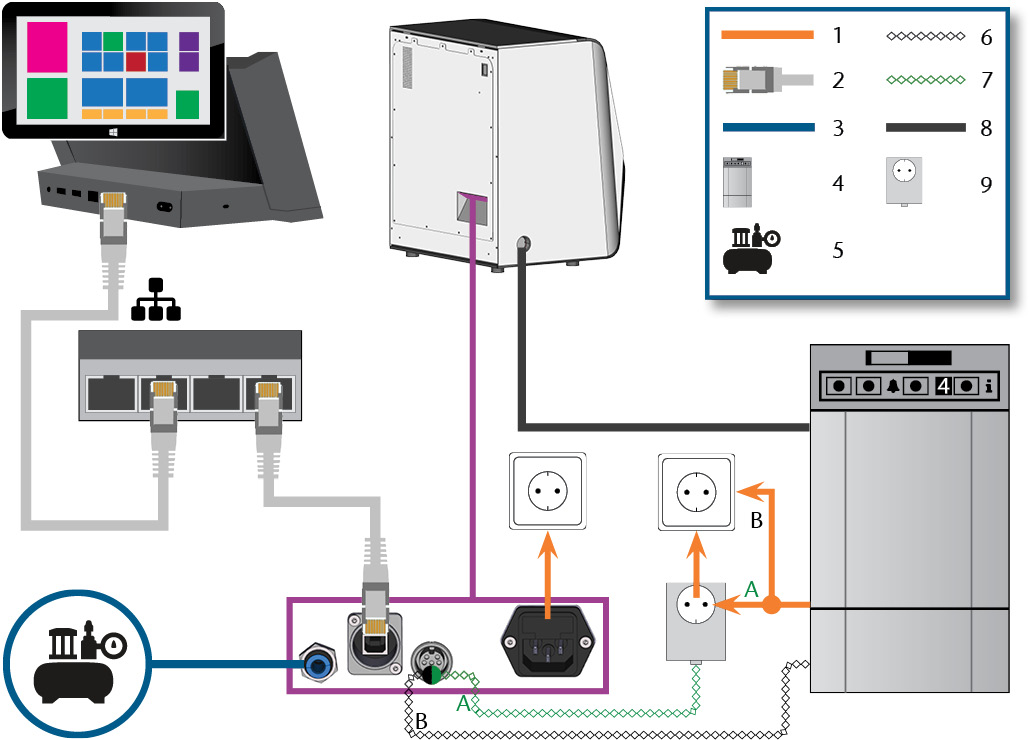

Schema Maschineninstallation



  1. Stromanschluss
  2. Ethernet-Netzwerkkabel
  3. Druckluftschlauch
  4. Absauggerät
  5. Externe Druckluftversorgung
  6. Datenkabel für unterstützte Absauggeräte (optional)
  7. Steuerkabel der Schalteinheit (optional)
  8. Saugschlauch
  9. Schalteinheit (optional)

Stromverbindung herstellen

Für einen ordnungsgemäßen Betrieb benötigt die Maschine eine unterbrechungsfreie Stromversorgung.

  1. Stecken Sie das mitgelieferte Netzkabel in den Netzanschluss am Anschlusspanel der Maschine.

  2. ACHTUNG! Um Auftragsabbrüche zu vermeiden, installieren Sie bei regelmäßigen Stromausfällen oder häufigen Netzspannungsschwankungen eine Unterbrechungsfreie Stromversorgung (USV), Typ online / VFI (IEC 62040-3, Klasse 1).

  3. Stecken Sie den Stecker des Kabels in eine durch einen Fehlerstromschutzschalter abgesicherte Steckdose.

Druckluft anschließen

  • ACHTUNG! Verwenden Sie immer Druckluft, die den Anforderungen im Kapitel Technische Daten entspricht.

Die Maschine benötigt die Druckluft für folgende Aufgaben:

  • Zum Öffnen und Schließen der Spannzange beim Werkzeugwechsel.
  • Für die Sperrluft der Spindel, die verhindert, dass Fremdkörper in die Spindel gelangen.
  • Für die Sperrluft im Arbeitsraum, die Bearbeitungsrückstände von empfindlichen Maschinenteilen fernhält.
  • Für den Ionisator.

Überblick Druckminderer

Die Maschine ist über einen Druckminderer an die externe Druckluftversorgung angeschlossen. Mit dem Druckminderer überwachen und regulieren Sie den Druck der eingehenden Luft.

Der Druckminderer ist im Kombifach vorinstalliert.

Sie müssen den Behälter entfernen, bevor Sie den Druckminderer bedienen können ().

Die Position des Druckminderers (hängt von der Serie ab)

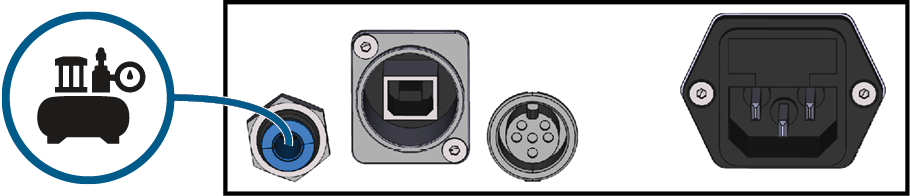

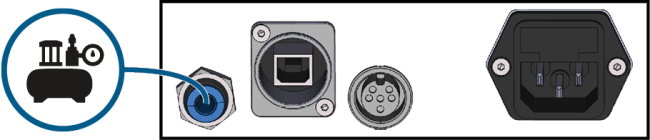

Druckluftschlauch anschließen



  1. Schließen Sie die externe Druckluftversorgung.
  2. Verbinden Sie den mitgelieferten Druckluftschlauch mit Ihrer externen Druckluftversorgung.
  3. Verbinden Sie das andere Ende des Schlauchs mit dem Druckluftanschluss am Anschlusspanel der Maschine.
  4. Stellen Sie sorgfältig sicher, dass alle externen Druckluftschläuche ordnungsgemäß in ihren Anschlüssen sitzen und dass die Schläuche und Anschlüsse unbeschädigt sind.
  5. Wenn alle Schläuche und Anschlüsse ordnungsgemäß installiert und unbeschädigt sind, öffnen Sie die externe Druckluftversorgung.

Luftdruck per Druckminderer einstellen

Das Einstellen des Luftdrucks ist nur nötig, falls der angezeigte Druck auf dem Manometer nicht zwischen dem minimalen und dem maximalen Luftdruck liegt. Sie finden genaue Werte und zusätzliche Anforderungen im Kapitel zu den technischen Daten.



  1. Drehknopf zur Druckregulierung
  2. Manometer zur Kontrolle des ausgehenden Drucks
  3. Schale des Wasserabscheiders
  4. Ablassschraube

  1. Ziehen Sie den Drehknopf oben auf der Wartungseinheit ein kleines Stück heraus.

  2. Drehen Sie den Drehknopf in die gewünschte Richtung:
    • Drehen Sie es in Richtung „+“, um den Druck zu erhöhen
    • Drehen Sie ihn in Richtung „-“, um den Druck zu verringern
  3. Drücken Sie den Drehknopf wieder herunter.
    • Die Drucklufteinstellung ist arretiert und kann nicht unbeabsichtigt verändert werden.



Absauganlage installieren

  • WARNUNG!Verwenden Sie immer eine Absauganlage, die die Anforderungen im Kapitel Technische Daten erfüllt.

Komponenten der Absauganlage:

Komponente Quelle Erforderlich? Voraussetzung

Absauggerät inkl. Saugschlauch

Kundendienst, Fachhändler

Ja

–

Schalteinheit

Kundendienst*

Nein

Datenkabel wird nicht verwendet

Datenkabel für unterstützte Absauggeräte

Hersteller des Absauggeräts

Nein

Unterstütztes Absauggerät; Schalteinheit nicht verwendet

Schlauchanschluss

Kundendienst

Wenn der Saugschlauch nicht passt

–

*Die Schalteinheit ist nicht weltweit erhältlich.

Absauggerät anschließen

Sie installieren das Absauggerät folgendermaßen:

  1. Lesen Sie die Dokumentation für das Absauggerät. Befolgen Sie jederzeit die Anleitung und Sicherheitshinweise.

  2. Überprüfen Sie, ob der Anschluss des Saugschlauchs einen Außendurchmesser von 45 mm hat.



  3. Falls der Durchmesser unterschiedlich ist, passen Sie entweder den Schlauch oder den mit dem Absauggerät gelieferten Schlauchadapter an.

    Alternative: Verwenden Sie den optionalen Schlauchanschluss von vhf.

    Beispiel: Saugschlauch mit Schlauchadapter

    oder

    Hose connection

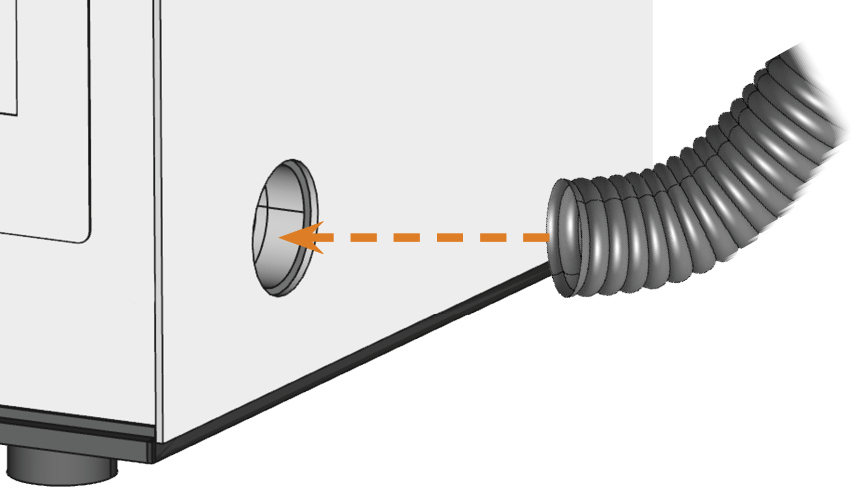

  4. Führen Sie den Saugschlauch in die Öffnung für das Absauggerät an der Maschine ein. Stellen Sie sicher, dass der Saugschlauch richtig sitzt.

    5.

  5. Wenn die Maschine das Absauggerät automatisch ein- und ausschalten soll, wählen Sie 1 der folgenden Möglichkeiten:

  6. Fahren Sie mit der Installation des Absauggeräts fort, wie in der Dokumentation zum Gerät beschrieben.

Saugschlauch mit optionalem Schlauchanschluss anschließen

Wenn Sie den Saugschlauch des Absauggeräts nicht direkt an die Maschine anschließen können, installieren Sie den Schlauchanschluss folgendermaßen:

  1. Beziehen Sie den Schlauchanschluss über Ihren Kundendienst.
  2. Drehen Sie das Gewinde des Schlauchanschlusses entgegen dem Uhrzeigersinn, bis der Anschluss vollständig geöffnet ist.

    3. Wenn sich das Gewinde dabei löst, setzen Sie es wieder auf den Anschluss und drehen es einmal im Uhrzeigersinn, sodass es wieder mit dem Anschluss verschraubt ist.

  3. Führen Sie den Saugschlauch des Absauggeräts in den Schlauchanschluss auf der Gewindeseite ein.

    4.

  4. Drehen Sie das Gewinde am Schlauchanschluss im Uhrzeigersinn bis zum Anschlag.

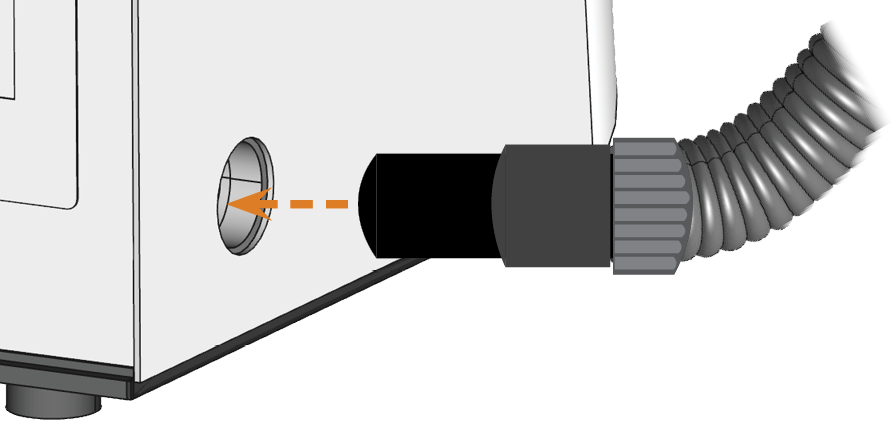

  5. Führen Sie den Schlauchanschluss in die Öffnung für die Absauganlage an der Maschine ein. Stellen Sie sicher, dass er fest angeschlossen ist.

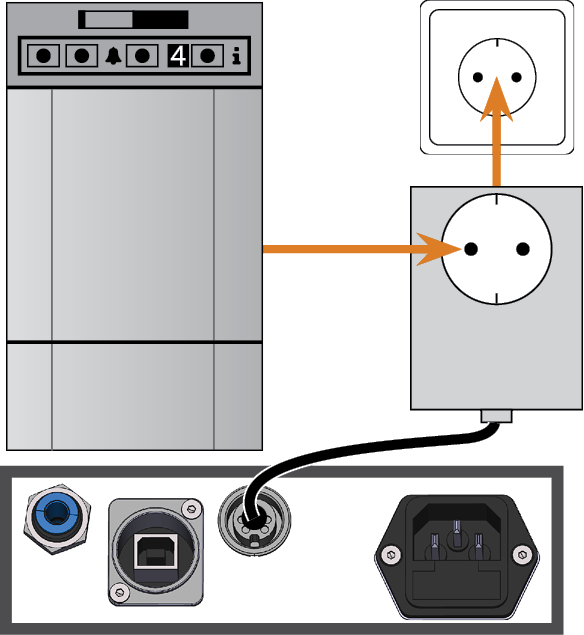

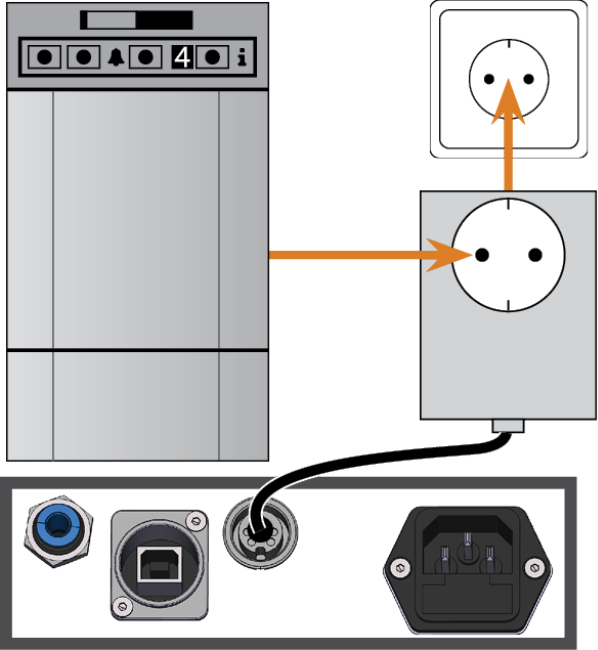

Schalteinheit anschließen

Wenn Sie möchten, dass die Maschine das Absauggerät automatisch ein- und ausschaltet, aber kein Datenkabel verfügbar ist, verwenden Sie die optionale Schalteinheit. Die Schalteinheit ist nicht weltweit erhältlich.

  1. Verbinden Sie das Netzkabel des Absauggeräts mit der Schalteinheit.
  2. Verbinden Sie das Steuerungskabel der Schalteinheit mit der Absaugschnittstelle am Anschlusspanel der Maschine.
  3. Stecken Sie die Schalteinheit in eine Steckdose.



Wie geht's weiter?

Erstinbetriebnahme
