Gilt für: K5+

Auspacken und Positionieren

Aufstellungsort wählen

Der Aufstellort muss die Grenzwerte und Anforderungen im Kapitel Technische Daten erfüllen.

 Technische Daten

Maschine auspacken

1. Entfernen Sie die Schrauben (orange markiert), die den Deckel der Transportkiste befestigen.

   Die Anzahl der Schrauben kann abweichen.



2. Heben Sie den Deckel (orange markiert) ab.



3. Entnehmen Sie die Zubehörartikel.

4. Entfernen Sie das Oberpolster (orange markiert).



5. Entnehmen Sie den Zubehörkoffer.

6. Entfernen Sie die Schrauben (orange markiert), die den Kistenrahmen an der Palette befestigen.

   Die Anzahl der Schrauben kann abweichen.



7. Heben Sie den Kistenrahmen (orange markiert) von der Palette ab.



VORSICHT!Verletzungen durch unsicheren Transport

ACHTUNG! Gehäuseschäden durch Ziehen am Gehäuse

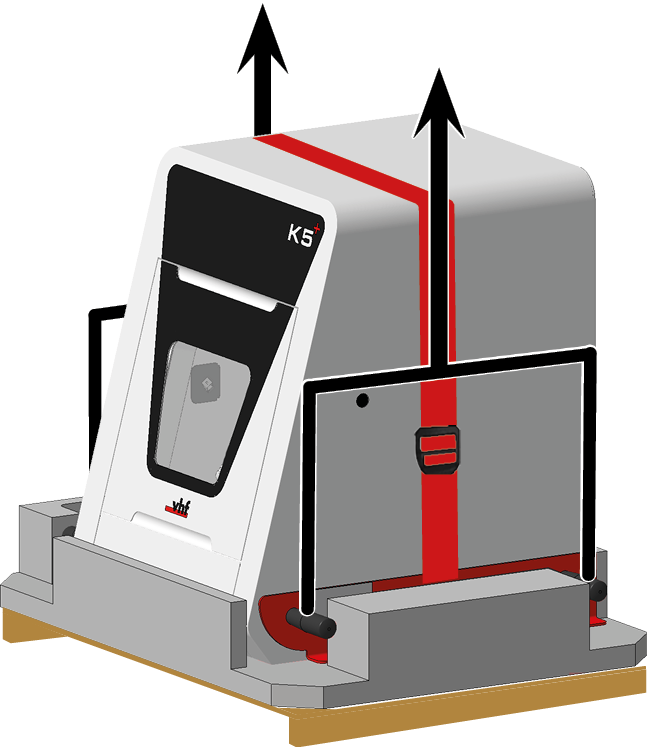

8. Greifen Sie die Griffe der Tragehilfe. Setzen Sie zum Heben der Maschine so viele Menschen ein, wie gesetzlich vorgeschrieben sind.



9. Platzieren Sie die Maschine auf einer Oberfläche, die ihr Gewicht tragen kann.

10. ACHTUNG! Stellen Sie sicher, dass die folgenden Sicherheitsabstände immer eingehalten werden.

    Ansicht von oben





    Seitenansicht





    Ansicht von oben



    Blauer Bereich: Arbeitsbereich

    Seitenansicht

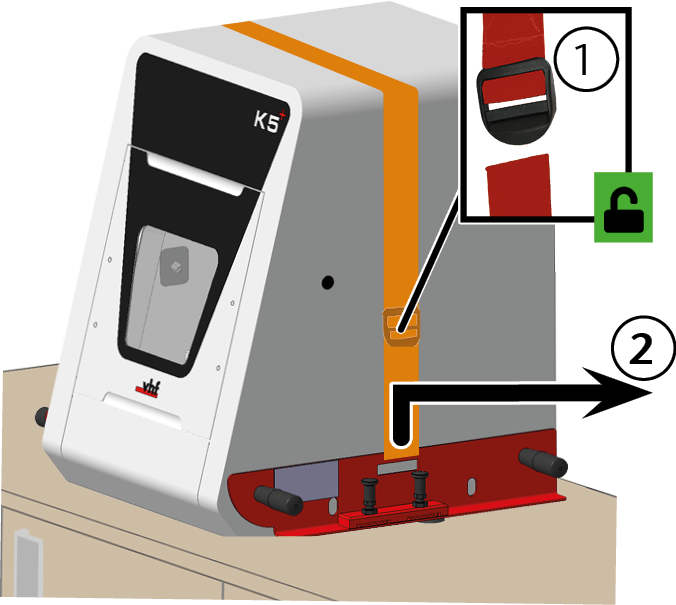

11. Verwenden Sie die Schnalle, um den Riemen (orange markiert) zu lösen. Entfernen Sie den Riemen.

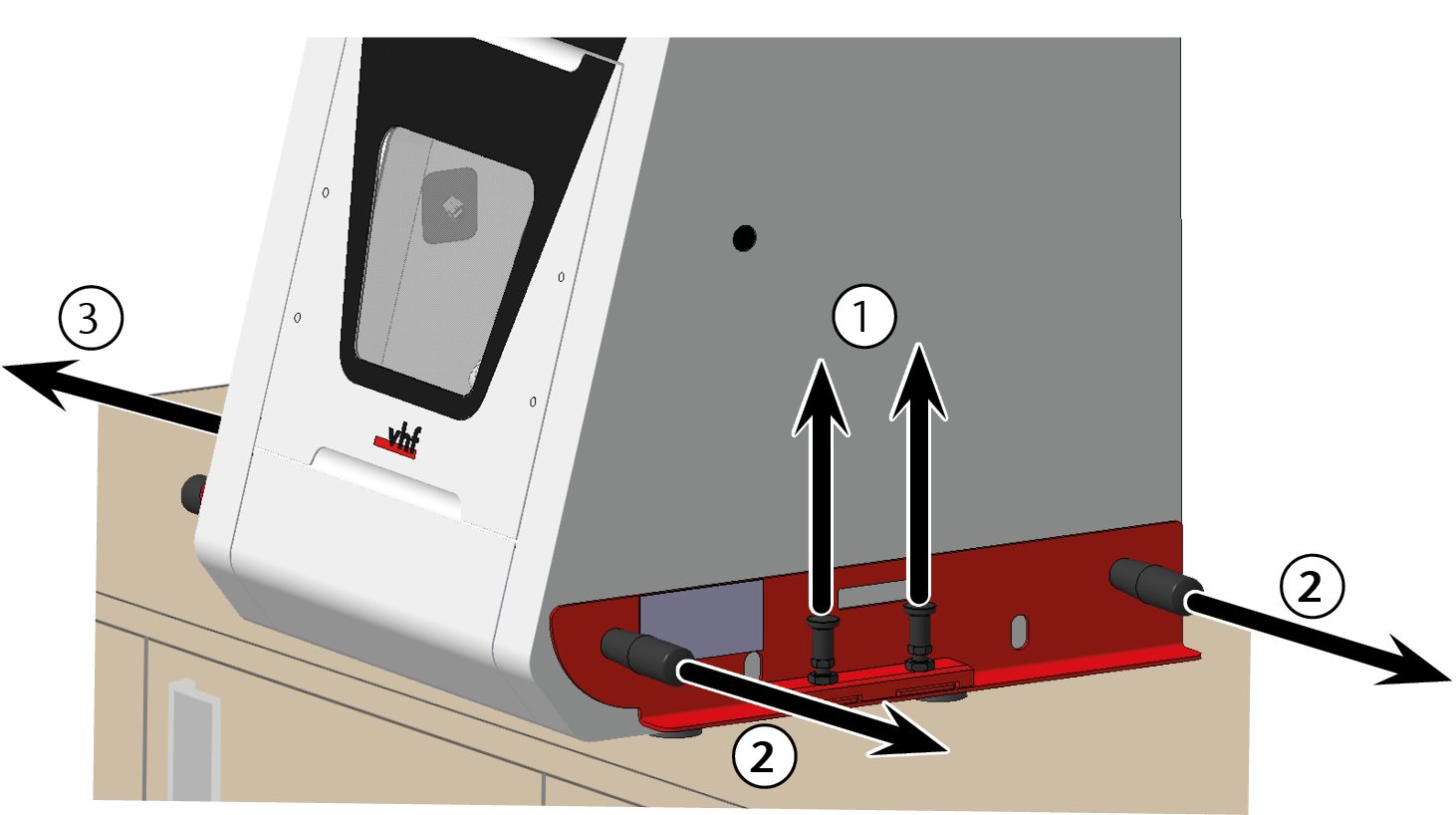

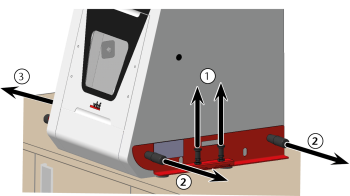

12. Ziehen Sie die beiden Verriegelungsbolzen nach oben und entfernen Sie die Tragehilfe.



13. Entfernen Sie die Abdeckhaube.

14. Bewahren Sie alle Teile der Transportsicherung und des Verpackungssets für eventuelle Service-Einsendungen auf.
