Gilt für: K5+

Maschinenüberblick

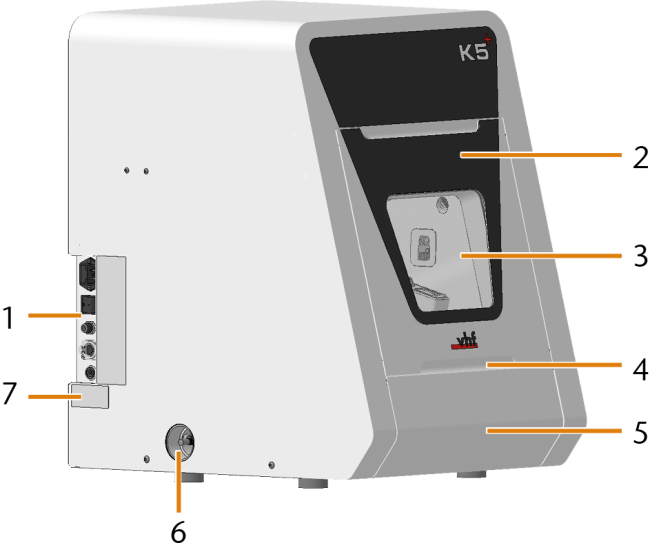

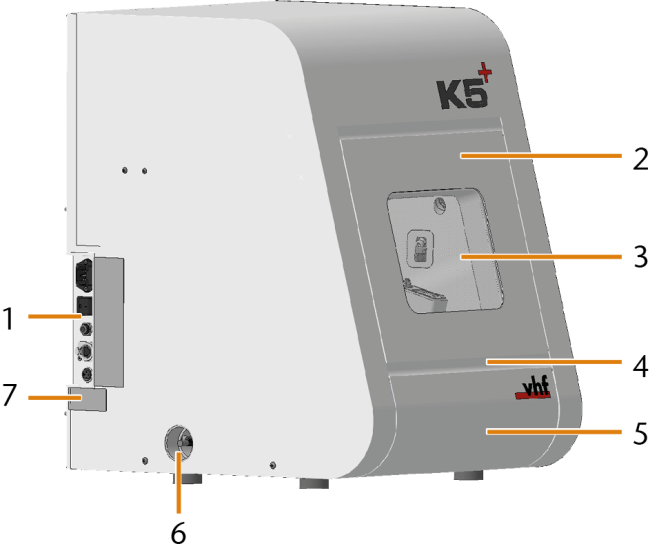

Vorderseite der Maschine

Seriennummer K5PD...

Seriennummer K5PF...

  1. Anschlusspanel
  2. Arbeitsraumtür
  3. Sichtfenster zum Arbeitsraum
  4. Griffmulde zum Öffnen der Arbeitsraumtür
  5. Zubehörbehälter
  6. Sauganschluss für die Absauganlage
  7. Typenschild

Anschlusspanel



  1. Stromanschluss inklusive Glassicherung T6,3A L250V
  2. Hauptschalter
  3. Druckluftanschluss (6 mm Steckverbinder)
  4. Netzwerkanschluss (Ethernet RJ-45)
  5. Absaugschnittstelle (6 Pins, IEC 61076-2-106)

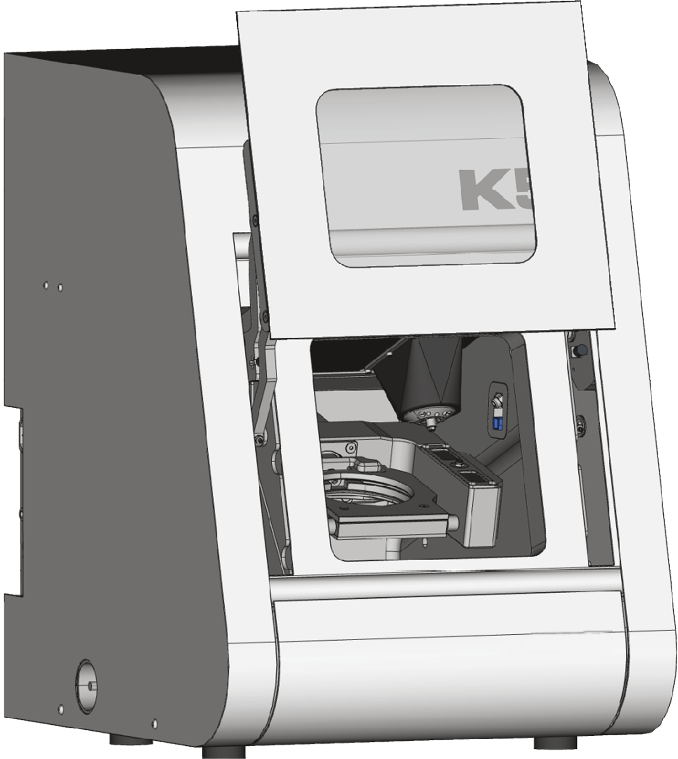

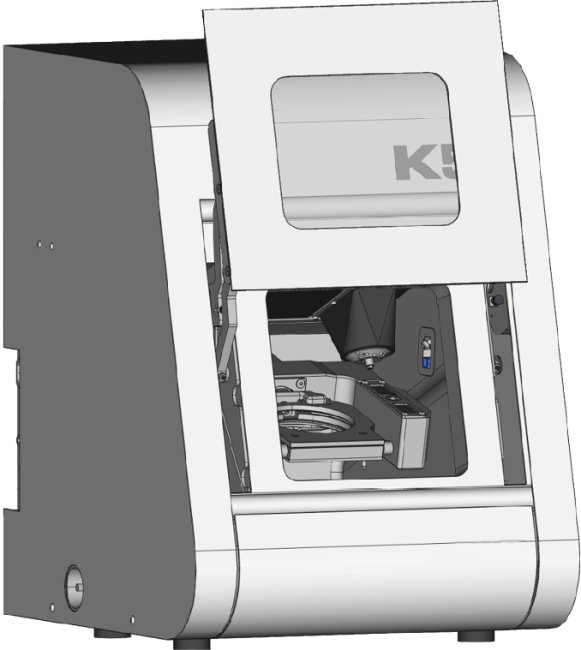

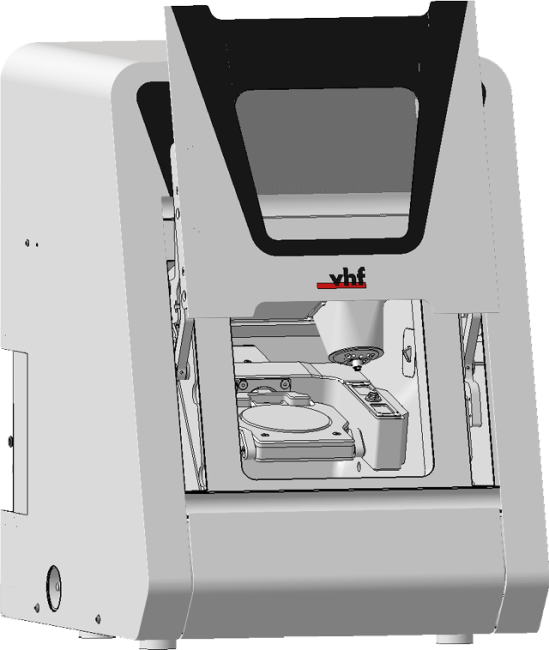

Arbeitsraumtür

Die Arbeitsraumtür verschließt den Arbeitsraum und schützt so den Benutzer während des Betriebs vor Verletzungen. Sie können die Arbeitsraumtür manuell öffnen und schließen.

Sie können die Tür nicht öffnen, wenn die Maschine ausgeschaltet ist oder wenn die Achsen verfahren.

Arbeitsraum

Sie können Rohlinge und Werkzeuge in den Arbeitsraum einsetzen. Dort bearbeitet die Maschine die Rohlinge.



  1. Linke Ionensprühdüse
  2. Webcam
  3. Spindel mit Spannzange für die Aufnahme von Werkzeugen
  4. Rechte Ionensprühdüse
  5. Messtaster
  6. Werkzeugmagazin
  7. Rohlingshalter; Drehachse A
  8. Drehachse B

Farben der Arbeitsraumbeleuchtung

Farbe

Status

Arbeitsraumtür

Grün

Die Maschine ist betriebsbereit.

entsperrt

Weiß

Die Maschine ist betriebsbereit.

entsperrt

Blau

Die Maschine arbeitet.

gesperrt

Rot

Eine Maschinenstörung ist aufgetreten.

gesperrt

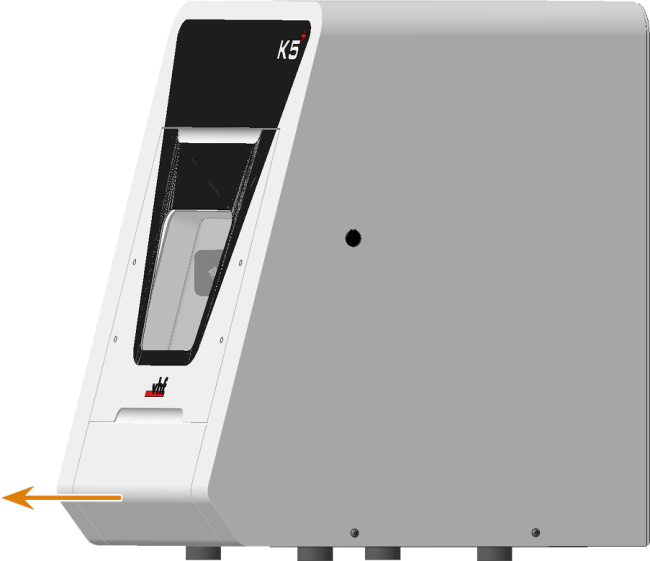

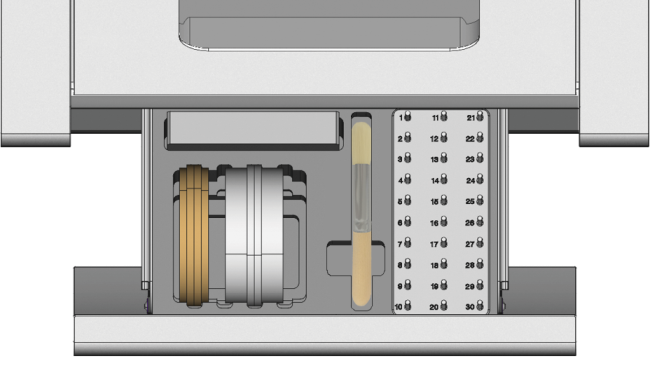

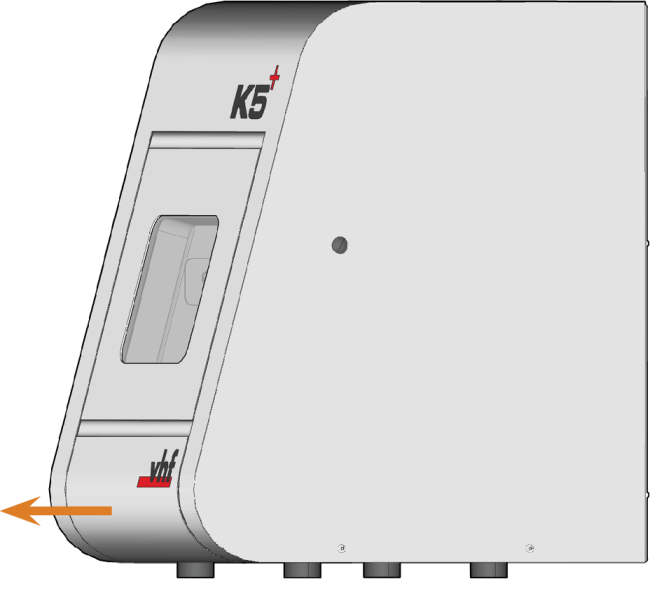

Zubehörbehälter

Im Zubehörbehälter unter dem Arbeitsraum können Sie Rohlinge, Werkzeuge und das Spindel-Service-Set griffbereit aufbewahren.

CAM-Rechner

Um mit der Maschine zu arbeiten, verwenden Sie einen Windows®-Rechner („CAM-RechnerGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen.“) und speziell dafür entwickelte Software („FertigungssoftwareGeschlossen Ausdruck für das Softwarepaket aus DentalCAM und DentalCNC.”). Die FertigungssoftwareGeschlossen Ausdruck für das Softwarepaket aus DentalCAM und DentalCNC. besteht aus den folgenden Komponenten:

  • DentalCAMEine CAM Anwendung, um virtuelle Rohlinge („Aufträge“) zu erstellen und zu berechnen
  • DentalCNCEine CNC Anwendung, um Aufträge zu bearbeiten und die Maschine zu warten.

Zur Erstellung und Gestaltung der Dentalarbeiten benötigen Sie zusätzlich ein CAD-Programm (separat im Fachhandel erhältlich).

Sie möchten vielleicht die Übersicht über den Workflow von DentalCAM und DentalCNC lesen.

Typenschild und Seriennummer

Das Typenschild der Maschine enthält Angaben zur Identifikation wie etwa die Seriennummer. Sie finden das Typenschild und die Seriennummer der Maschine an der folgenden Stelle: Vorderseite der Maschine

Achsen

Diese Maschine hat 5 Achsen: 3 Linearachsen und 2 Drehachsen.

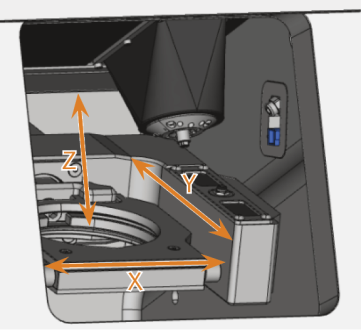

Linearachsen

Die Spindel verfährt entlang dieser Achsen.

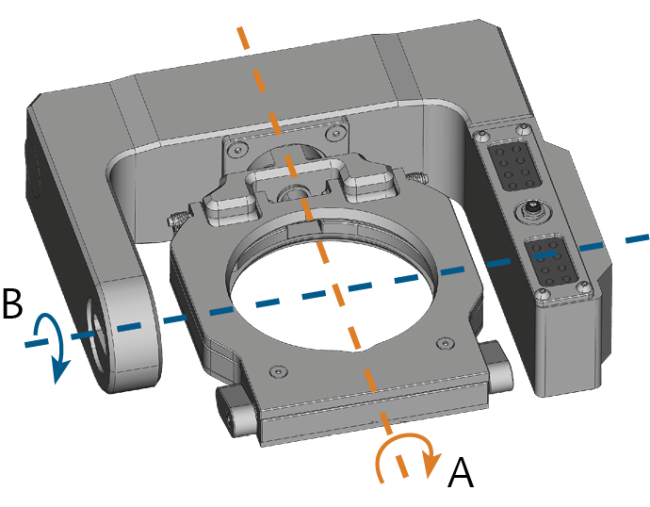

Drehachsen

Der Rohlingshalter dreht sich um diese Achsen.
