Maschinenüberblick
Schauen Sie sich das Video an
YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

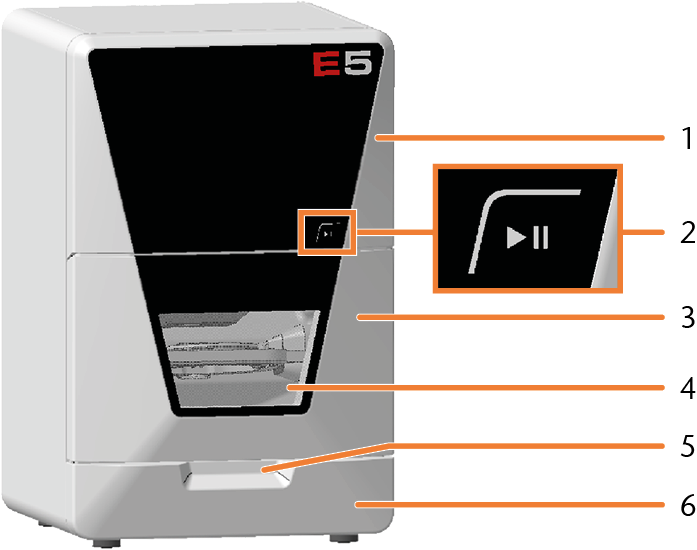

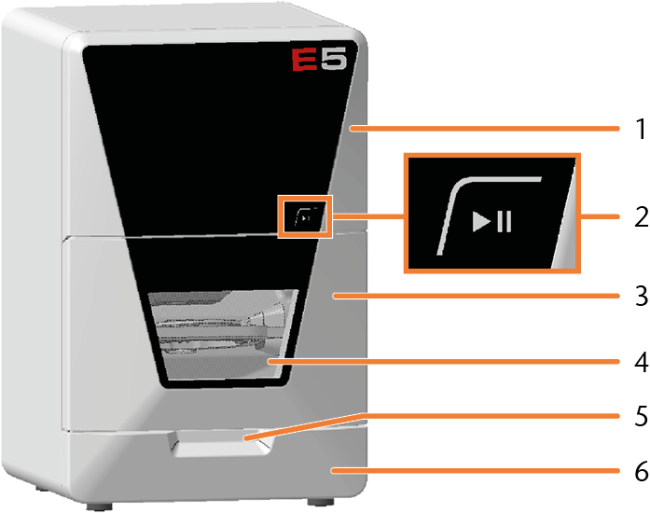

Vorderseite der Maschine
-
Obere Serviceabdeckung für den Zugang zum Maschineninnenraum
-
Start-Taste
-
Arbeitsraumtür
-
Sichtfenster zum Arbeitsraum
-
Griffmulde zum Öffnen der Arbeitsraumtür
-
Untere Serviceabdeckung für den Zugang zum Systemmodulsteckplatz

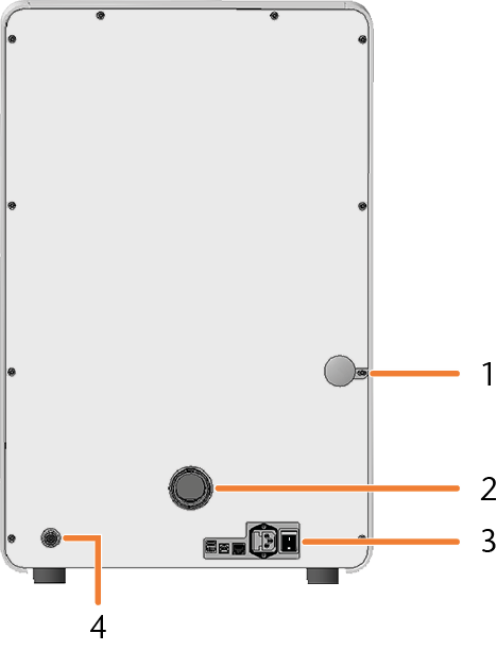

Rückseite der Maschine
-
Not-Öffnungsmechanismus für die Arbeitsraumtür
-
Sauganschluss für die Absauganlage
-
Anschlusspanel
-
Absaugschnittstelle (6 Pins, IEC 61076-2-106)

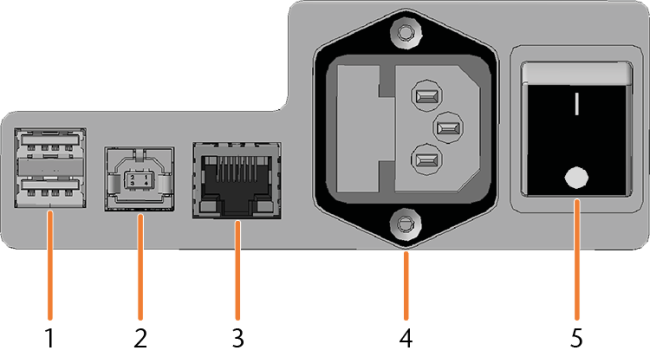

Anschlusspanel
-
2 x USB-Anschluss 2.0 Typ A (für zukünftige Erweiterungen)
-
1 x USB-Anschluss 2.0 Typ B (für zukünftige Erweiterungen)
-
Netzwerkanschluss (Ethernet RJ-45)
-
Stromanschluss inklusive Glassicherung T6,3A L250V
-
Hauptschalter

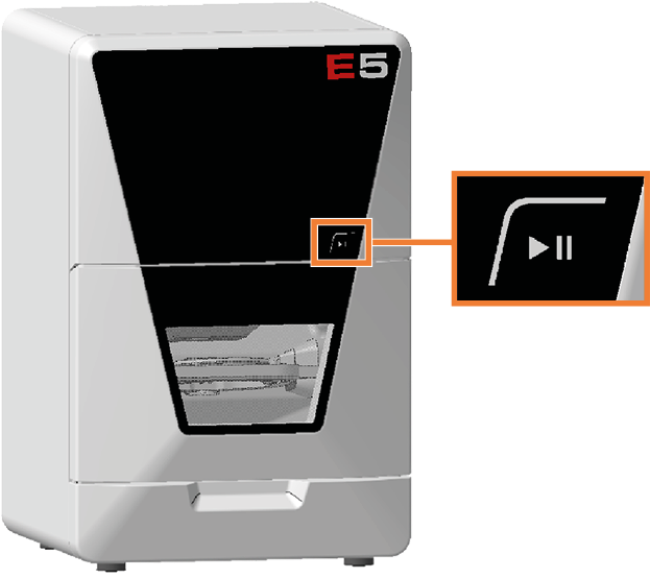

Start-Taste
Die Start-Taste dient zum Starten und Unterbrechen eines Auftrags.
-
Um die Start-Taste zu betätigen, legen Sie einen Finger darauf.

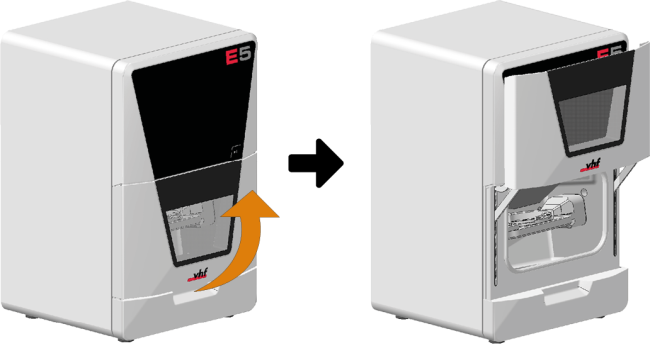

Arbeitsraumtür
Die Arbeitsraumtür verschließt den Arbeitsraum und schützt so den Benutzer während des Betriebs vor Verletzungen.
Sie können die Tür nicht öffnen, wenn die Maschine ausgeschaltet ist oder wenn die Achsen verfahren.
- Um die Arbeitsraumtür zu öffnen oder zu schließen, ziehen Sie diese von Hand nach oben oder drücken Sie sie nach unten. Verwenden Sie die Griffmulde der Tür.

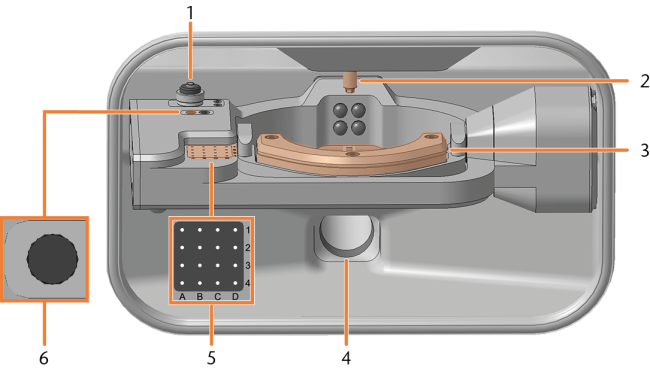

Arbeitsraum
Sie können Rohlinge und Werkzeuge in den Arbeitsraum einsetzen. Dort bearbeitet die Maschine die Rohlinge.
-
Messtaster
-
Spindel mit Spannzange für die Aufnahme von Werkzeugen
-
Rohlingshalter
-
Absaugöffnung für die Absauganlage
-
Werkzeugmagazin
-
Einsatz für das AirTool
Farben der Arbeitsraumbeleuchtung
|
Farbe |
Status |
Arbeitsraumtür |
|---|---|---|
|
Grün |
Die Maschine ist betriebsbereit. |
entsperrt |
|
Weiß |
Die Maschine ist betriebsbereit. |
entsperrt |
|
Blau |
|
gesperrt |
|
Rot |
Eine Maschinenstörung ist aufgetreten. |
gesperrt |
Achsen / A-B-Achsmodul
Diese Maschine hat

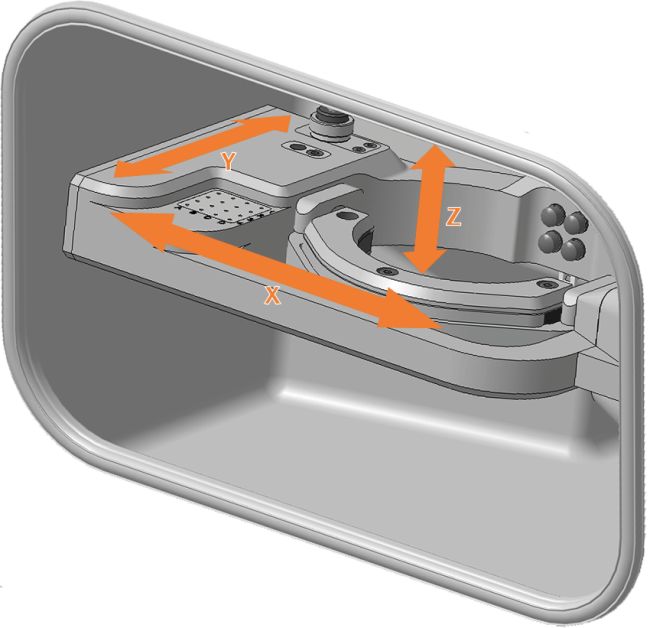

Linearachsen
Die Spindel verfährt entlang dieser Achsen.
Drehachsen
Der Rohlingshalter dreht sich um diese Achsen.

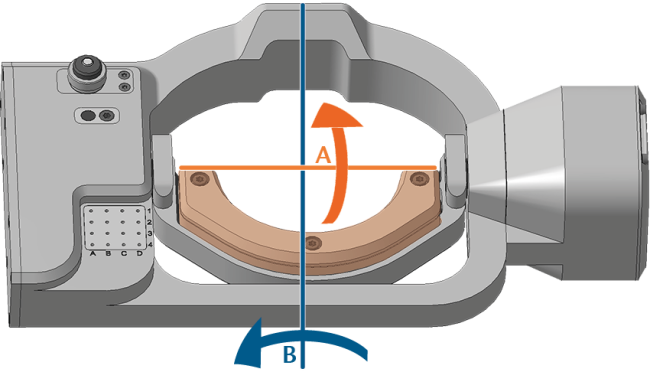

A-B-Achsmodul mit Kennzeichnung der A- und B-Achse
Typenschild und Seriennummer
Das Typenschild der Maschine enthält Angaben zur Identifikation wie etwa die Seriennummer. Sie finden das Typenschild und die Seriennummer der Maschine an der folgenden Stelle:
Seriennummer auf dem Typenschild (orange markiert)
