Gilt für: E5

Werkzeuge einsetzen und tauschen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Der Workflow für die Restaurationserstellung ist folgendermaßen:

→

→

→

ACHTUNG

Beschädigung der Spindel oder der Werkzeugpositionen bei ungeeignetem Werkzeug

Ungeeignete Werkzeuge können die Spannzange der Spindel und / oder die Werkzeugpositionen beschädigen.

  • Verwenden Sie nur Werkzeuge mit einer ausreichend großen Fase am Werkzeugschaft.

  • Ziehen Sie einen Sicherungsring nach DIN 471-A3 als Anschlagring auf.

    Dies gilt nicht für AirTools.

  • Beachten Sie die weiteren Vorgaben im Kapitel Technische Daten.

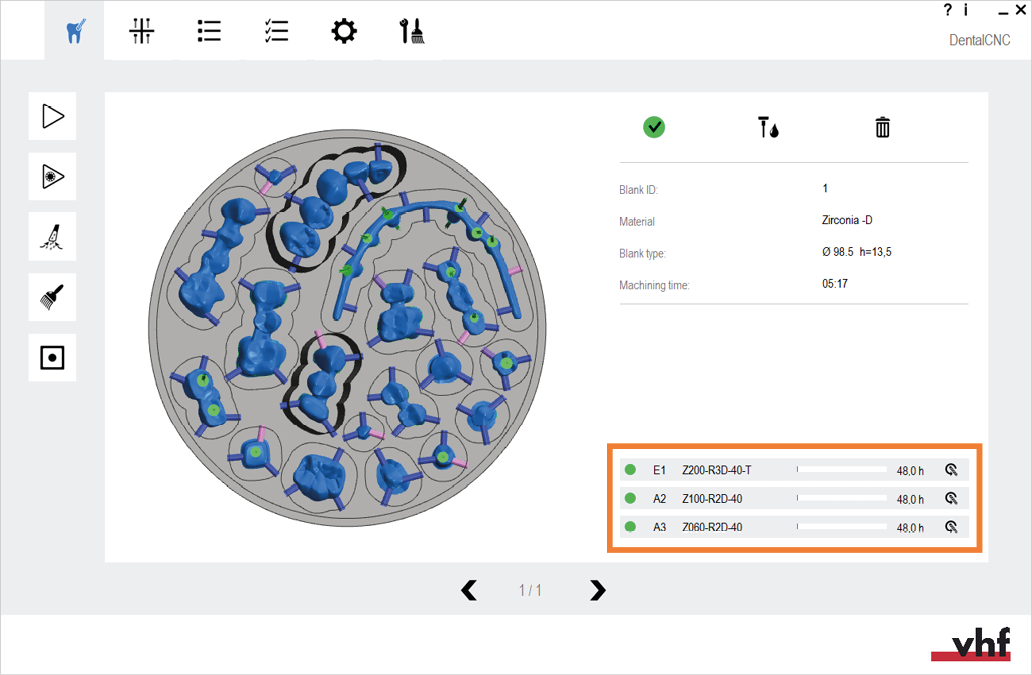

Für die verschiedene Bearbeitungsstrategien während eines Auftrags benötigt die Maschine unterschiedliche Werkzeuge.

vhf-Werkzeuge und -Matchcodes

Automatischer oder manueller Werkzeugwechsel

Der Werkzeugwechsel kann automatisch über das Werkzeugmagazin oder manuell über die Spannzange erfolgen. Da Sie jede Werkzeugposition einzeln konfigurieren können, sind automatische und manuelle Wechsel parallel möglich.

Eigenschaften des automatischen Werkzeugwechsels

Der automatische Werkzeugwechsel ist in folgenden Fällen nicht möglich:

  • Eine Werkzeugposition ist verschlissen und kann keine Werkzeuge mehr ordnungsgemäß aufnehmen.

  • Sie verwenden Werkzeuge, die nicht in das Werkzeugmagazin passen.

Eigenschaften des manuellen Werkzeugwechsels

Werkzeuge in das Werkzeugmagazin einsetzen

Sie können das Werkzeugmagazin auf zwei Wegen bestücken:

  • Durch manuelles Einsetzen in das Werkzeugmagazin Dies ist der schnellste Weg. Er wird im Folgenden beschrieben.
  • Über die Spindel Sie setzen ein Werkzeug in die Spannzange ein und die Spindel legt das Werkzeug im Werkzeugmagazin ab. Diese Option nimmt mehr Zeit in Anspruch, ist jedoch für einige möglicherweise bequemer. Sie wird in der Dokumentation zur Fertigungssoftware beschrieben.

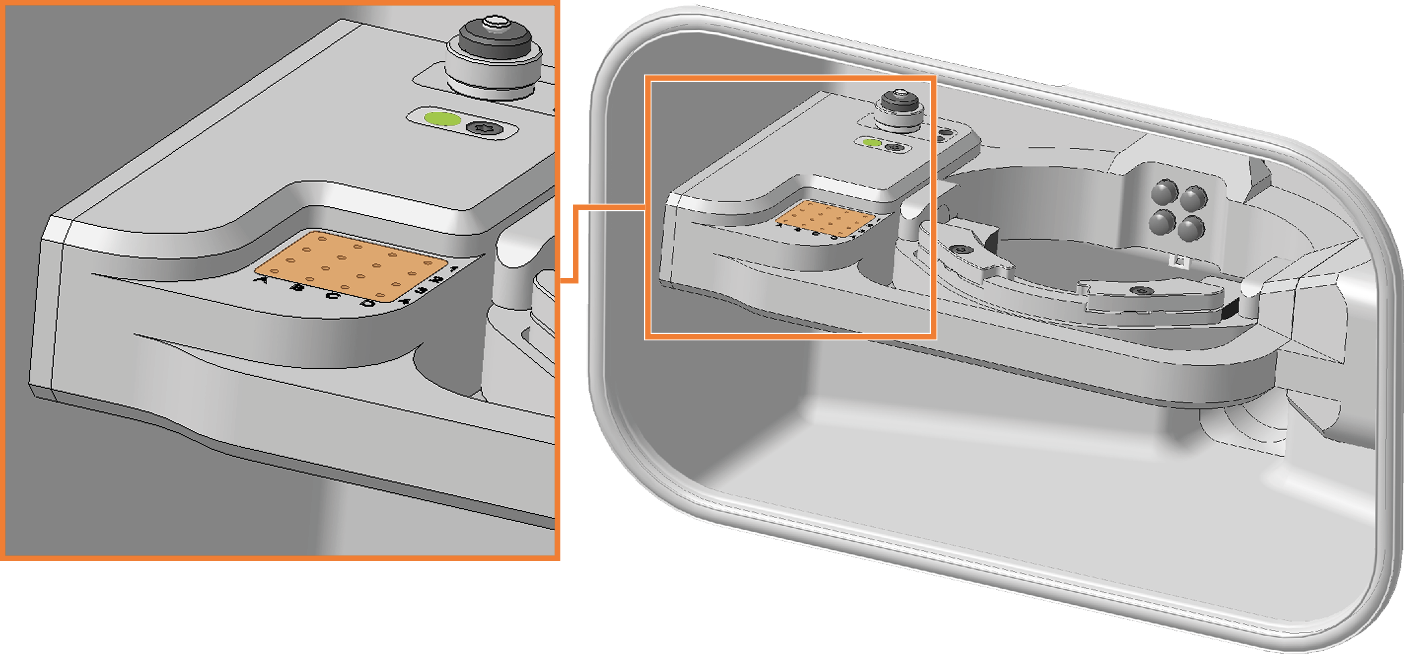

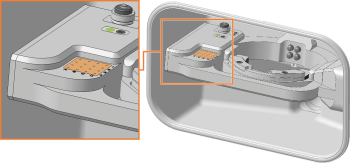

Werkzeugmagazin (orange markiert) und Einsatz für das AirTool (grün markiert)

Sie setzen Werkzeuge folgendermaßen von Hand ein:

  1. VORSICHT!Tragen Sie Handschuhe.

  2. Öffnen Sie die Arbeitsraumtür.

  3. ACHTUNG! Entfernen Sie abgenutzte oder beschädigte Werkzeuge aus dem Werkzeugmagazin. DentalCNC zeigt Werkzeugstandzeiten in der Ansicht für die Werkzeugverwaltung an.

      4. ACHTUNG! Werkzeugbrüche und fehlerhafte Bearbeitungsergebnisse bei falscher Werkzeugzuordnung

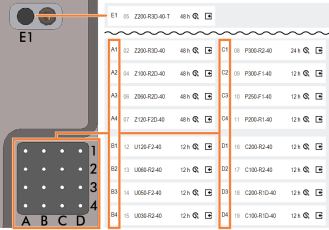

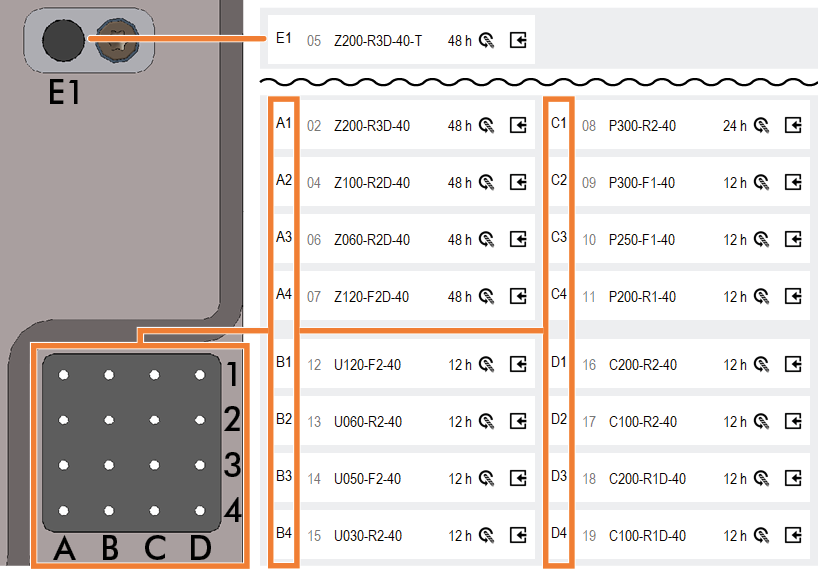

    • Stellen Sie sicher, dass die Positionen der Werkzeuge im Werkzeugmagazin den Positionen in DentalCNC entsprechen.

      •

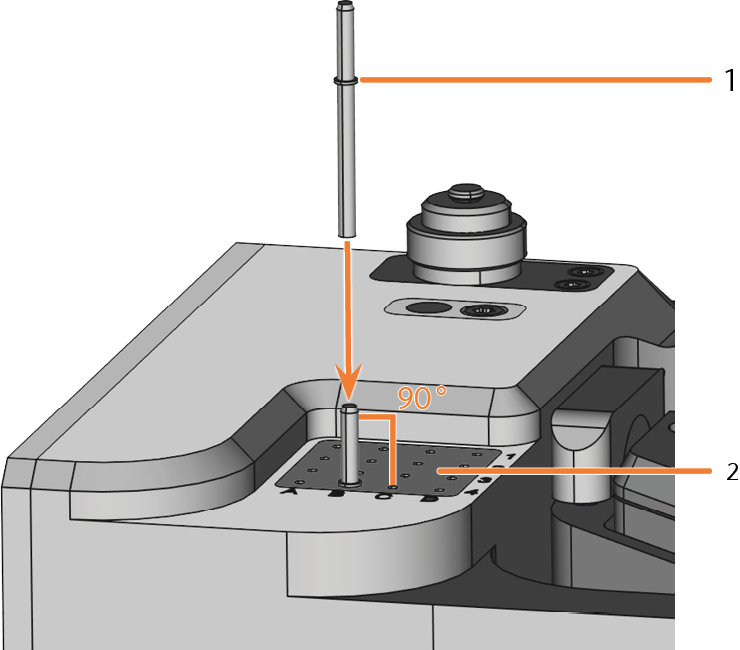

    • Setzen Sie die Werkzeuge mit der Schneide nach unten in die Werkzeugpositionen ein. Schieben Sie sie hinein, bis der Ring den Werkzeugmagazineinsatz berührt.

      • Die vhf-Werkzeugverpackungen helfen Ihnen beim Einsetzen der Werkzeuge.



      1. Ring

      2. Werkzeugmagazineinsatz

      ACHTUNG! Fehlerhafte Bearbeitungsergebnisse bei Nichtverwendung des AirTools

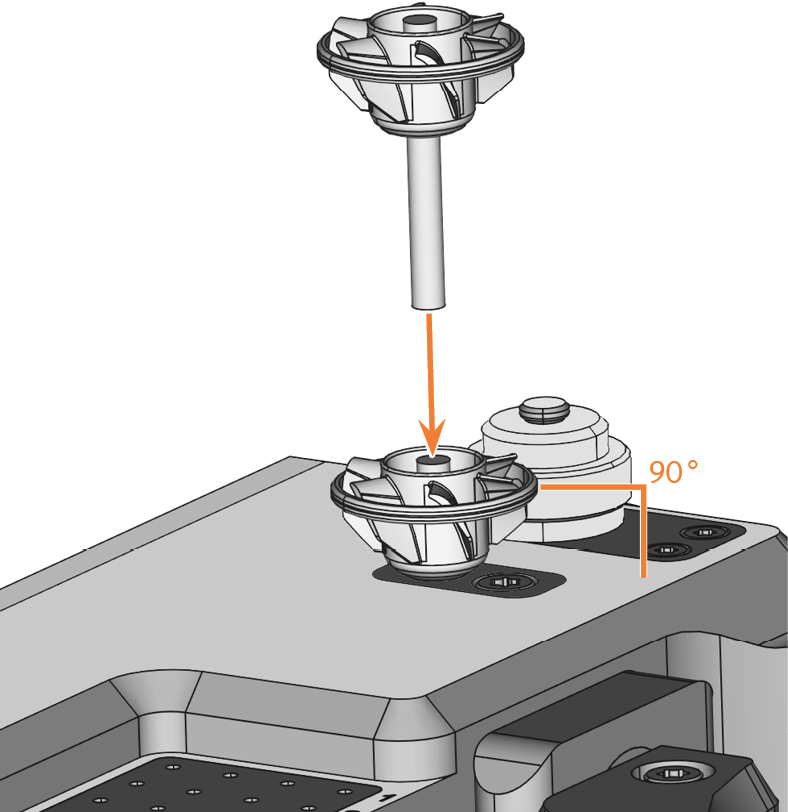

    • Setzen Sie das benötigte AirTool in die Position E1 ein. Schieben Sie es hinein, bis der Propeller den Werkzeugmagazineinsatz berührt.

      DentalCNC zeigt den Werkzeug-Matchcode mit Suffix -T auf der Position E1 an.

      Beispiel: Z200-R3D-40-T

      •

  4. Falls das neue Werkzeug ein altes Werkzeug gleichen Typs ersetzt, setzen Sie die Werkzeugstandzeit in DentalCNC zurück.

Werkzeuge aus dem Werkzeugmagazin entfernen

  1. VORSICHT!Tragen Sie Handschuhe.

  2. Öffnen Sie die Arbeitsraumtür.

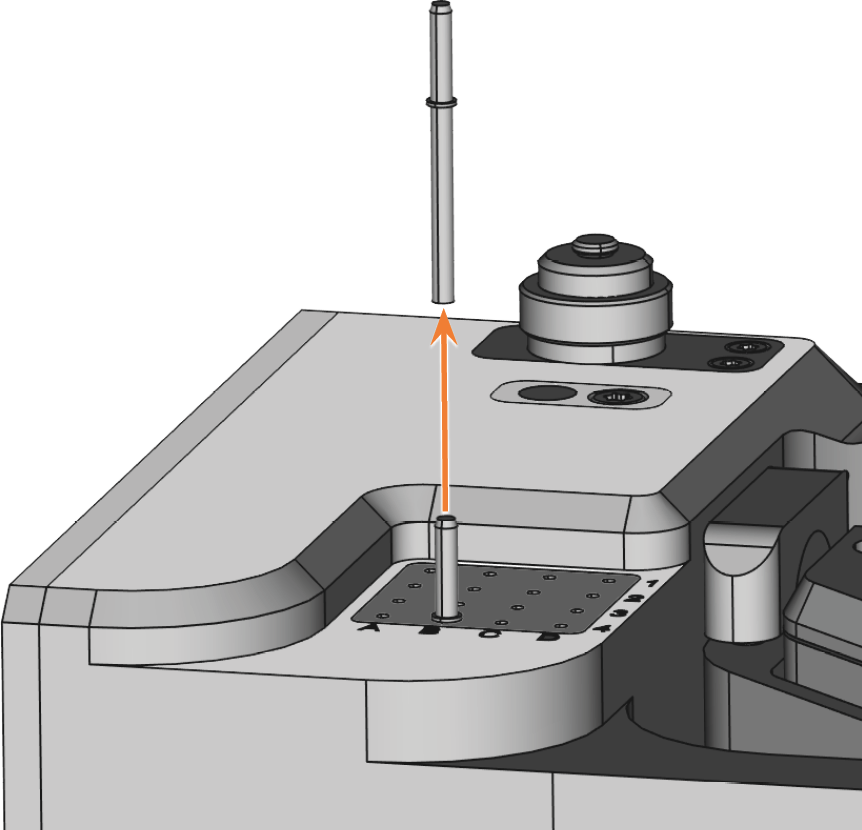

  3. Ziehen Sie das Werkzeug nach oben aus dem Werkzeugmagazin.

  4. Je nachdem, ob Sie das Werkzeug zurück zu Ihrem Bestand legen oder den Werkzeugtyp nicht länger verwenden, konfigurieren Sie DentalCNC entsprechend:



Ersatzwerkzeuge hinzufügen

Wenn die Standzeit eines Werkzeugs während der Bearbeitung abläuft, kann DentalCNC automatisch ein Ersatzwerkzeug aus dem Werkzeugmagazin laden, um die Bearbeitung fortzusetzen.

  1. Setzen Sie Ersatzwerkzeuge in das Werkzeugmagazin.

  2. Konfigurieren Sie die Ersatzwerkzeuge in DentalCNC.

    Ersatzwerkzeuge hinzufügen

ATB verwenden

Sie können in dem mitgelieferten ATB (Administrated Tool Board) Ihre Werkzeuge aufbewahren.

  • Die Positionen 1 – 9 und 14 – 22 eignen sich für herkömmliche Dentalwerkzeuge mit Sicherungsring, die für Ihre Maschine geeignet sind.

  • Die Positionen 10 – 13 eignen sich für je 1 AIRTOOL.

Das virtuelle ATB in DentalCNC bildet die Struktur des physischen ATBs ab. Falls Sie physische und virtuelle Werkzeuge eindeutig zuordnen, können Sie Werkzeugstandzeiten in DentalCNC einfach nachverfolgen.

Leeres ATB

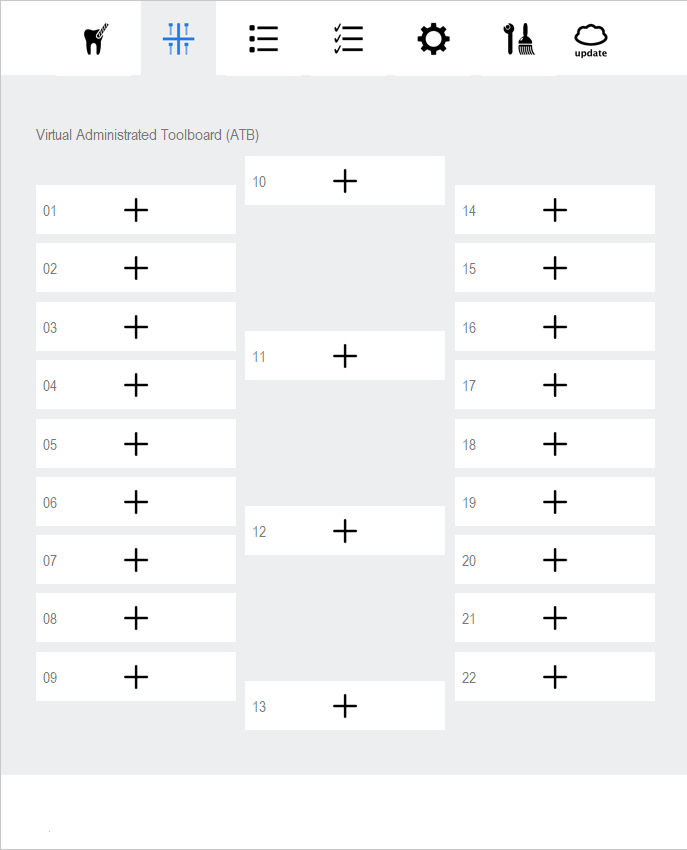

Leeres virtuelles ATB in DentalCNC

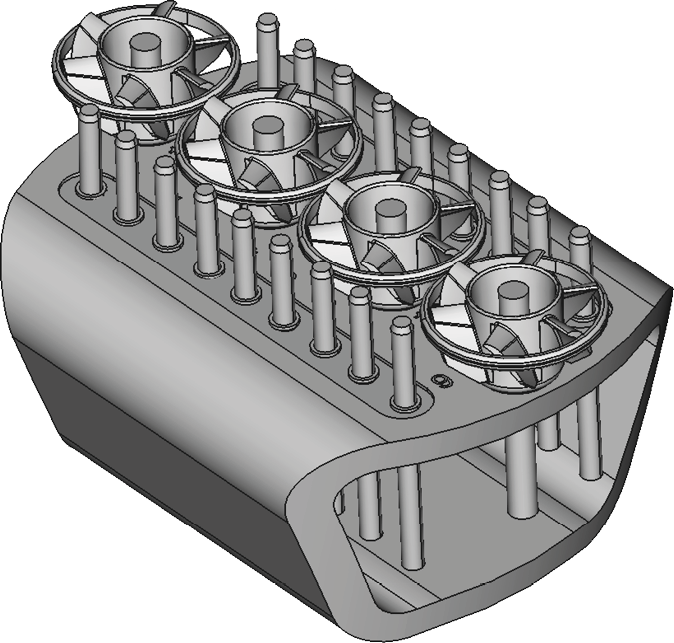

Bestücktes ATB

Wie geht's weiter?

Starten Sie den Auftrag:

Aufträge starten, unterbrechen, abbrechen
