Gilt für: E5

Systemmodul tauschen

ACHTUNG

Systemmodultausch erfordert Kundenservice

Die Vorbereitung des Systemmodultauschs und die Einrichtung des Ersatz-Systemmoduls erfordern eine Softwarekonfiguration durch den Kundenservice. Ansonsten ist Ihre Maschine nicht betriebsbereit.

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Das Systemmodul enthält die folgenden Komponenten:

  • Netzteil

  • Steuereinheit

  • Anschlusspanel

Bei Defekt einer dieser Komponenten ersetzen sie das vollständige Modul.

Sie setzen das Modul in den Systemmodulschacht ein.

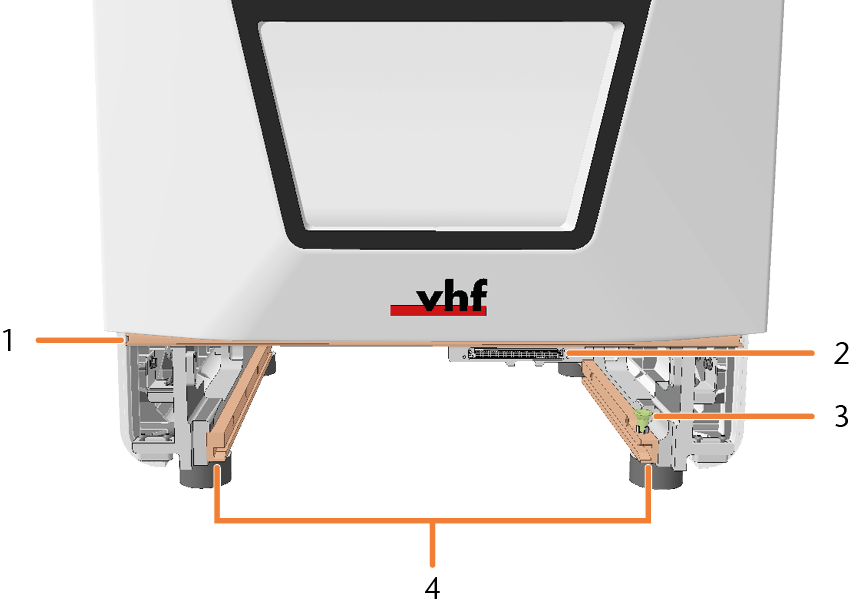

Leerer Systemmodulschacht

  1. Positionierleiste für untere Serviceabdeckung

  2. Systemmodul-Steckplatz

  3. Verriegelungsbolzen*

  4. Führungsschienen

*den Verriegelungsbolzen tauschen Sie ebenfalls bei Bedarf. Verriegelungsbolzen des Systemmoduls tauschen

  1. Kontaktieren Sie Ihren Kundenservice.

    • Der Kundenservice bereitet den Systemmodultausch vor.

  2. Halten Sie bereit:

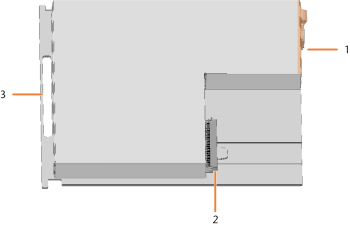

    1 x Ersatz-Systemmodul

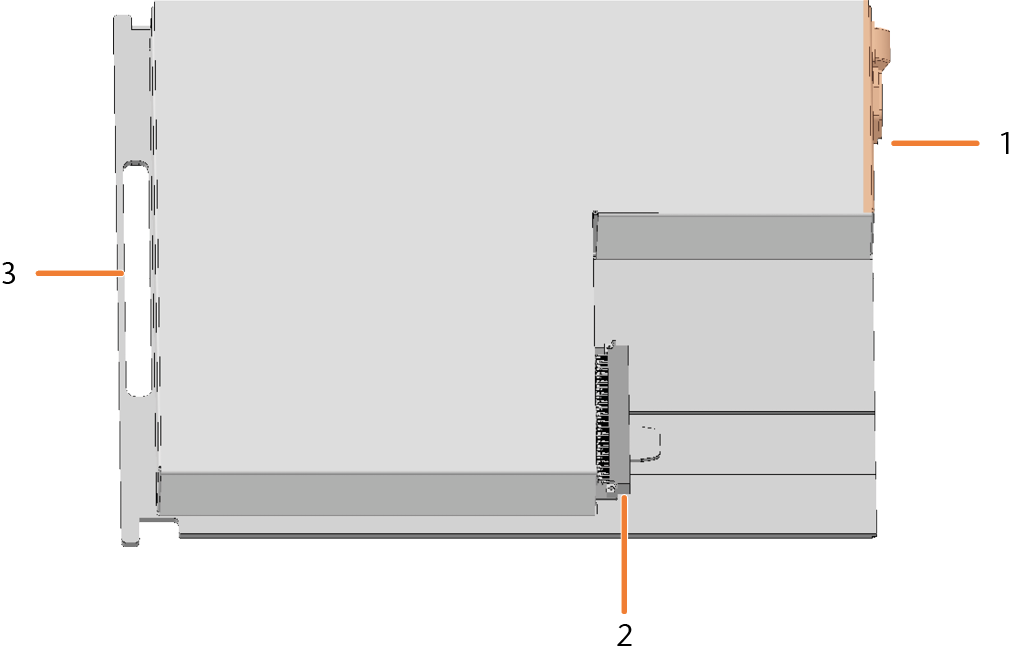

    1. Anschlusspanel

    2. Stecker zum Einführen in den Systemmodul-Steckplatz

    3. Griff

  3. Schließen Sie DentalCNC.

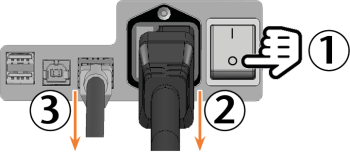

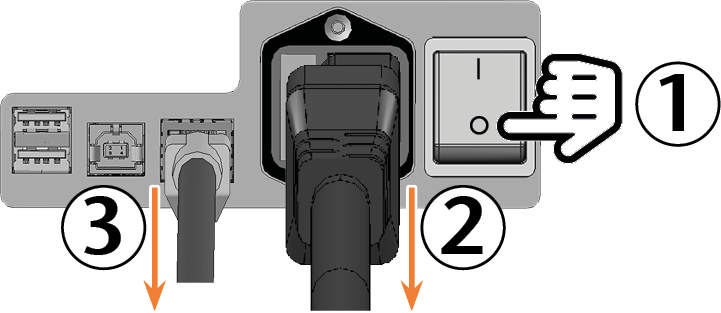

  4. GEFAHR!Schalten Sie die Maschine am Hauptschalter aus.

    5. ACHTUNG! Beschädigung der Kabel und des Systemmoduls, falls Kabel im Modul eingesteckt bleiben

  5. Ziehen Sie das Strom- und Netzwerkkabel ab.





  6. Entfernen Sie die untere Serviceabdeckung:

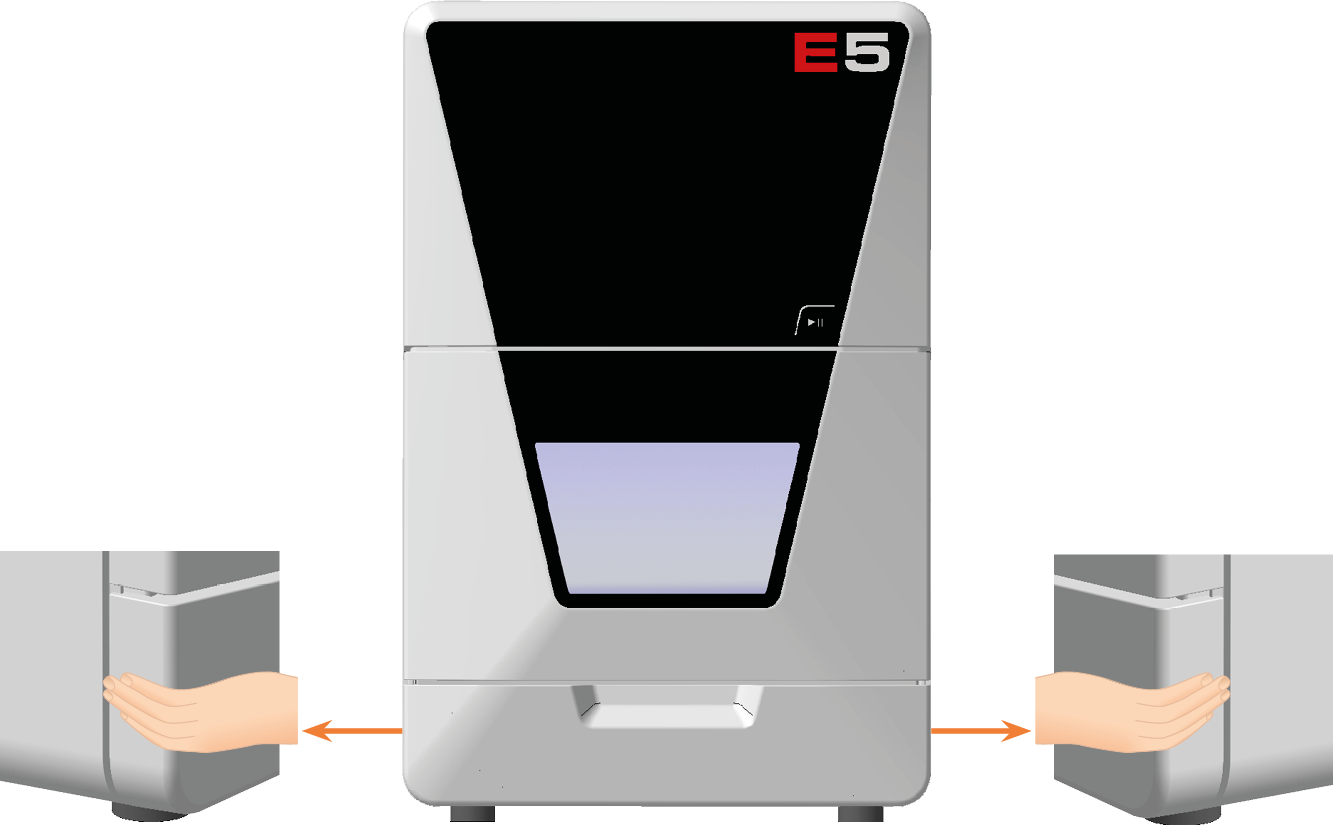

    1. Greifen Sie an die linke und rechte Seite der Abdeckung.

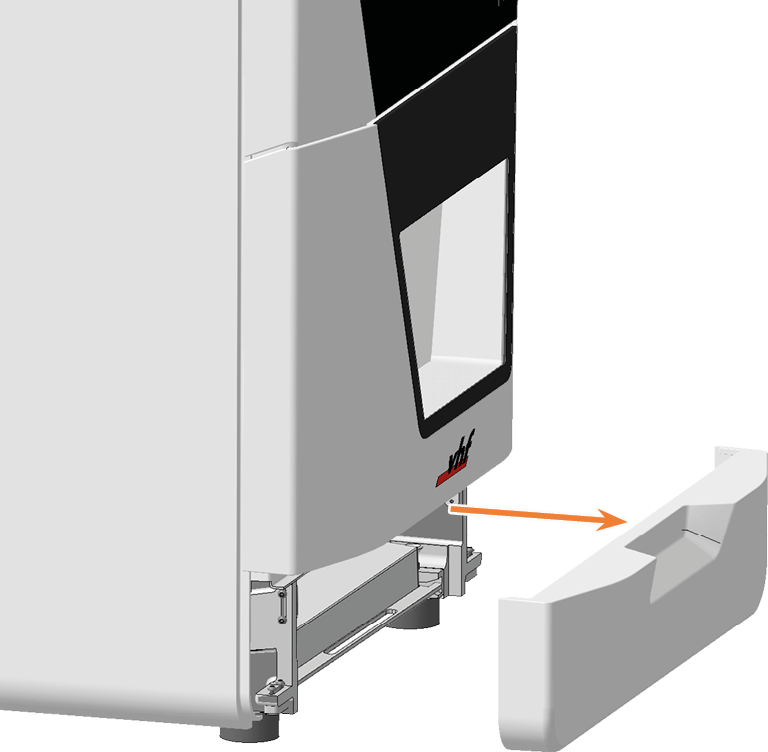

    2. Ziehen Sie die Abdeckung nach vorne.

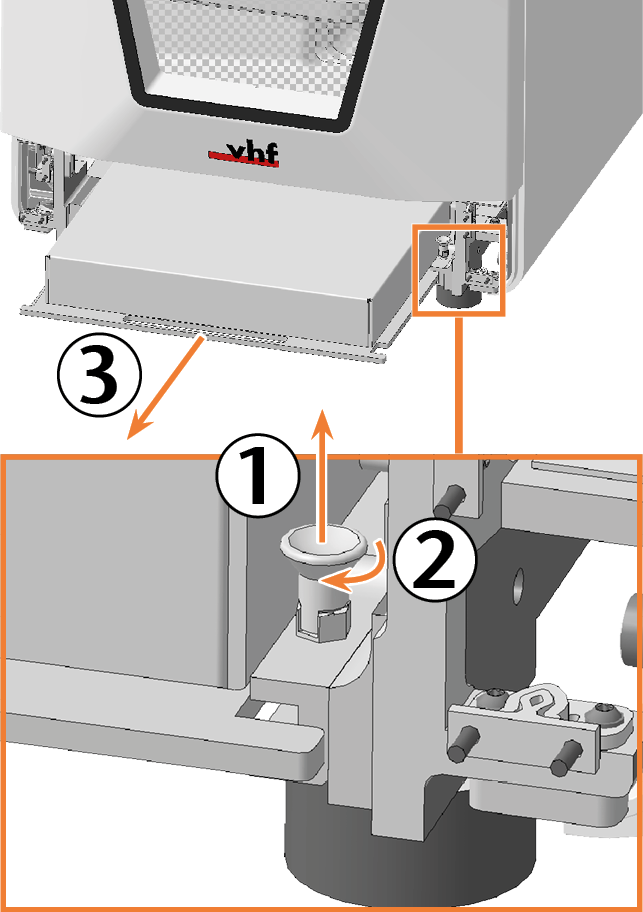

  7. Ziehen Sie den Verriegelungsbolzen nach oben und drehen Sie ihn im Uhrzeigersinn.

    • Der Verriegelungsbolzen bleibt in Position. Der Systemmodulschacht ist entriegelt.

  8. Ziehen Sie das Systemmodul am Griff nach vorne aus dem Schacht.

    9.

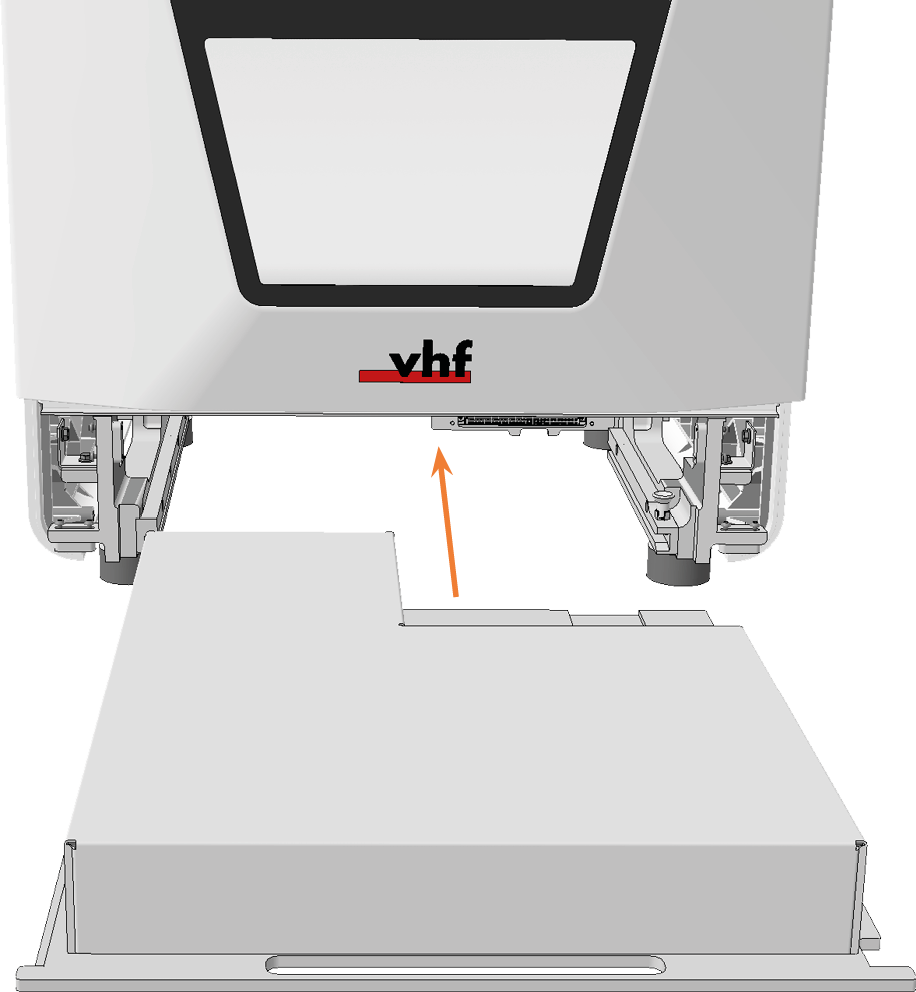

  9. Schieben Sie das Ersatz-Systemmodul mit dem Stecker auf der rechten hinteren Seite in den Systemmodulschacht.

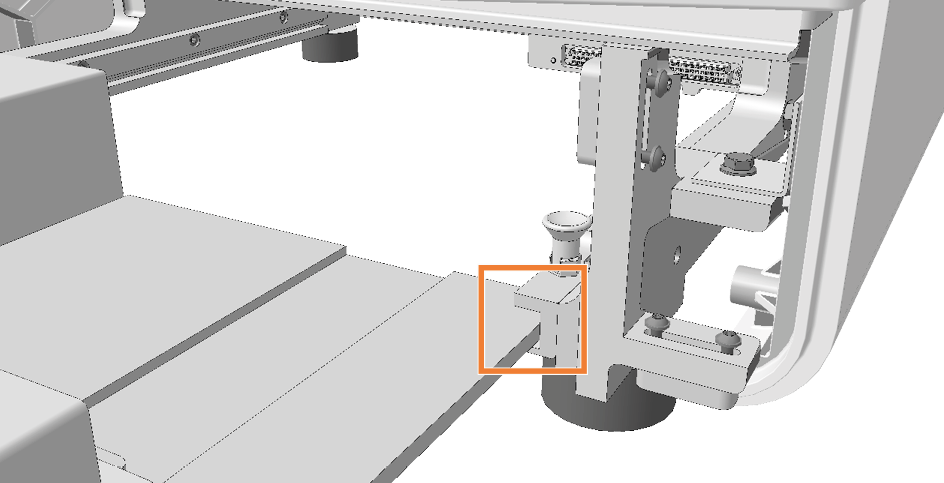

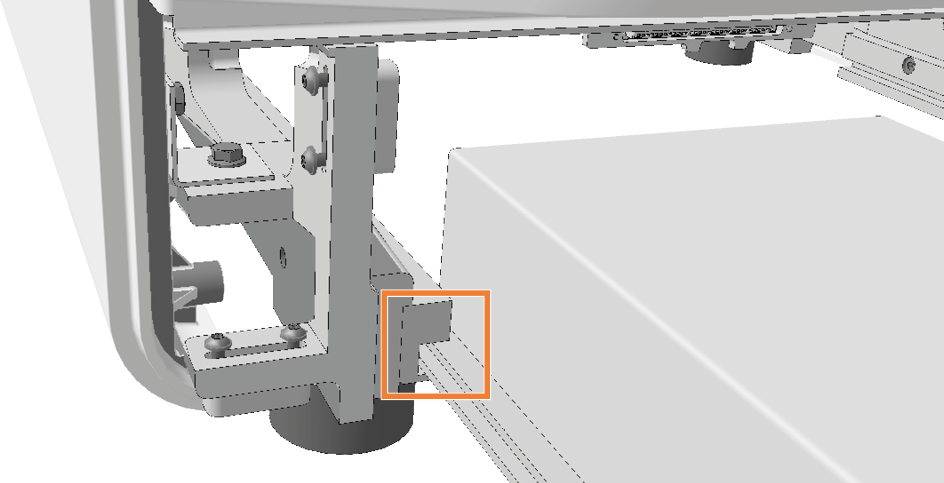

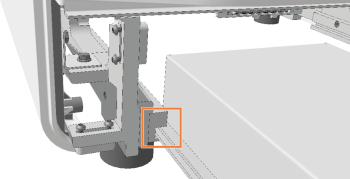

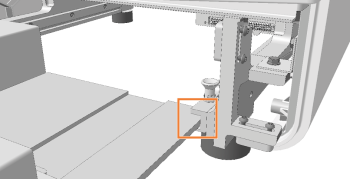

    Führen Sie dabei die Bodenplatte des Systemmoduls in die linke und rechte Führungsschiene ein.







    • Sie spüren, wie der Stecker in den Systemmodulsteckplatz gleitet.

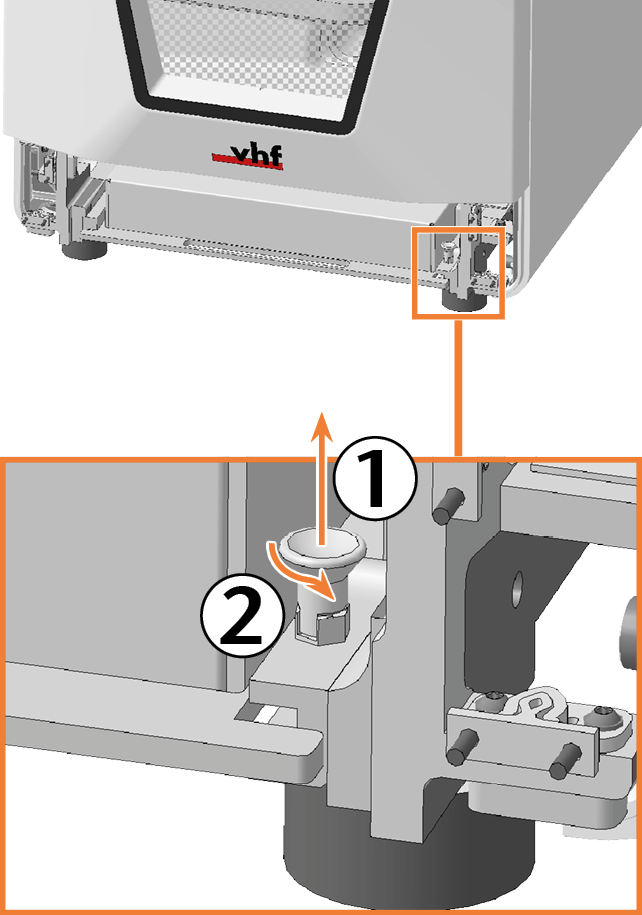

  10. Drehen Sie den Verriegelungsbolzen gegen den Uhrzeigersinn.

    • Der Verriegelungsbolzen gleitet nach unten. Der Systemmodulschacht ist verriegelt.

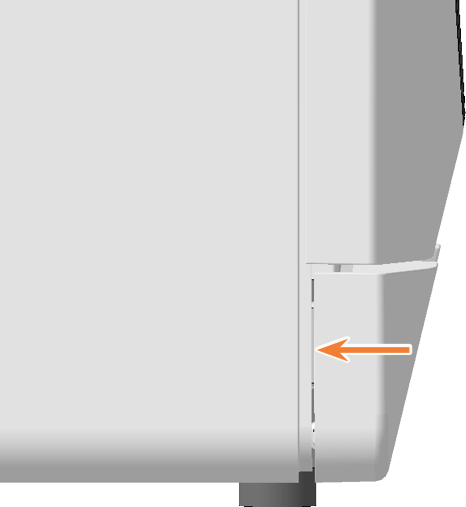

  11. Installieren Sie die untere Serviceabdeckung:

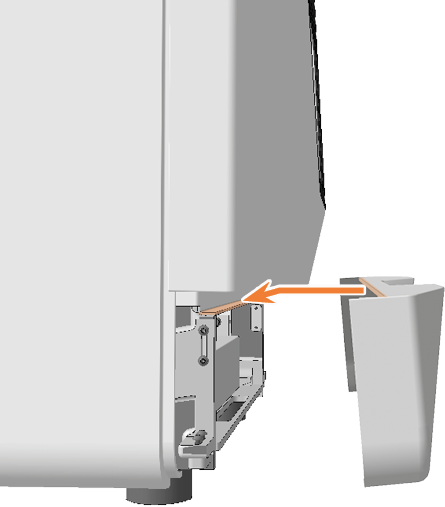

    1. Legen Sie die obere Kante der Abdeckung auf die Positionierleiste oberhalb des Systemmodulschachts.

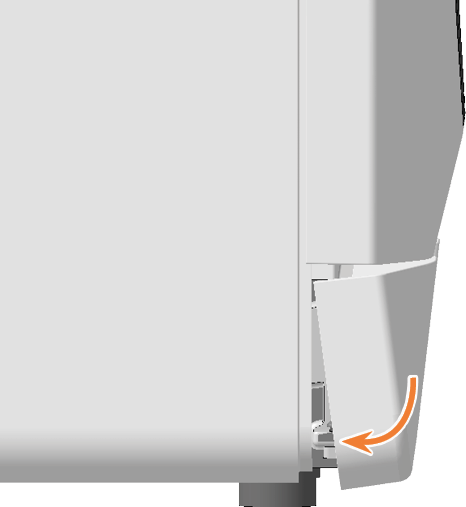

    2. Kippen Sie die untere Hälfte der Abdeckung zur Maschine.

    3. Drücken Sie die Abdeckung, bis sie einrastet.

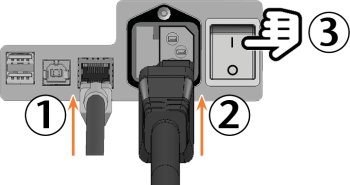

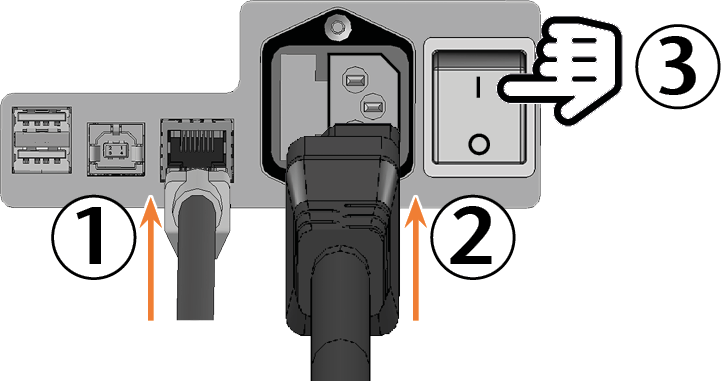

  12. Schließen Sie das Ethernet- und das Stromkabel an.

  13. Schalten Sie die Maschine am Hauptschalter ein.

  14. Starten Sie DentalCNC





  15. Kontaktieren Sie Ihren Kundenservice.

    • Der Kundenservice richtet das Systemmodul ein.
